где n — общее число кабелей в группе; m — число слоев.
9. При наличии ненагруженных кабелей в группе для определения допустимого тока вводится коэффициент повышения нагрузки К2 [см. формулу (1)], определяемый по формуле
где n — общее число кабелей в группе; n1 — число полностью нагруженных кабелей в группе.
10. При монтаже однослойной или многослойной прокладки кабелей, выполняемом при температуре окружающей среды, отличной от 250 С, для определения допустимого тока вводится поправочный температурный коэффициент Кt [см. формулу (1)].
11. Выбор токов при однослойной и многослойной прокладках кабелей ВБВ сечением 1,5 мм2 или АВБВ сечением 2,5 мм2, предназначенных для питания электродвигателей мощностью до 3 кВт, напряжением 380 В, производится по табл. П1-4 без введения поправочных коэффициентов, независимо от общего количества кабелей в группе и количества слоев.
12. Для электродвигателей мощностью 3 — 5 кВт введения поправочных коэффициентов к токам, выбранным по табл. П1-4, не требуется при однослойной прокладке кабелей с общим числом в ряду не более 100, при двухслойной прокладке кабелей — с общим числом в группе не более 30.
13. При совместной многослойной прокладке силовых и контрольных кабелей общее число силовых кабелей в группе для расчета поправочного коэффициента К1 выбирается:
а) с учетом 30 % контрольных кабелей при сечении силовых кабелей до 4 мм2;
б) с учетом 20 % контрольных кабелей при сечении силовых кабелей до 25 мм2;
в) с учетом 10 % контрольных кабелей при сечении силовых кабелей свыше 25 мм2.
Расчет поправочного коэффициента К1 в этом случае производится по формуле (3), как для двухслойной прокладки кабелей.
14. При однослойной или многослойной прокладке кабелей без зазора общее число уложенных кабелей при любом числе слоев лимитируется механической прочностью лотка.
15. Максимальная равномерно распределенная нагрузка на один лоток не должна превышать 700 Па (70 кгс/м).
16. Исходя из экономических соображений, рекомендуется выполнять многослойную прокладку кабелей с числом слоев не более трех.
17. При совместной многослойной прокладке силовых и контрольных кабелей рекомендуется менее нагруженные силовые кабели и контрольные кабели укладывать в нижние слои.
18. При однослойной или многослойной прокладке кабелей рекомендуется чередовать в горизонтальных рядах более нагруженные кабели с менее нагруженными.
19. Разрешается укладка на лотках групп кабелей, разделенных горизонтальным воздушным зазором, причем при зазоре 35 мм число кабелей в группе не должно превышать 30, а при зазоре 50 мм и более число кабелей не лимитируется. Длительно допустимые токи в этих случаях определяют в соответствии с количеством кабелей и слоев в каждой группе.
20. При многоярусной прокладке кабелей ВБВ и АВБВ и укладке кабелей в ярусах в один ряд без зазора расстояние между ярусами в свету должно быть не менее 250 мм, а число ярусов целесообразно ограничить до четырех.
21. При многоярусной прокладке кабелей ВБВ и АВБВ рекомендуется в целях уменьшения перегрева кабелей, уложенных в ярусах, кабели больших сечений укладывать в верхних ярусах.
22. Во взрывоопасных зонах применение многоярусной прокладки кабелей ВБВ и АВБВ при укладке кабелей в ярусах в два, три и более слоев и числе ярусов более четырех не рекомендуется.
23. В помещениях с температурой окружающего воздуха более 45° С применение многослойной прокладки кабелей марок ВБВ и АВБВ не рекомендуется из-за низких значений снижающих коэффициентов допустимого тока.
24. При выполнении многослойной прокладки кабелей в целях уменьшения перегрева рекомендуется иметь поперечное сечение группы кабелей, отличное от квадрата.
25. При всех вариантах многослойной прокладки следует наиболее загруженные кабели размещать по периметру группы.
Приложение 2
Область применения наиболее распространенных марок кабелей для открытой прокладки в силовых сетях по классам взрывоопасных зон
Кабель | Классы взрывоопасных зон | |||||
В-1 | В-1а | В-1б | В-1г | В-II | В-IIа | |
ВБВ | С | С | Д | Д | Д | Д |
АВБВ | З | З | С | С | С | С |
ВВБГ, ВБбШв, ВВБбГ, ВРБГ, ПРБГ, СРБГ, СБШв, СБГ, СБп | Р | Р | Д | Д | Д | Д |
АВБбШв, АВВБГ, АВВБбГ, АВРБГ, АНРБГ, АСРБГ, АСБГ, АСБн | З | З | Д | Р | Р | Д |
ААБГ, ААБлГ | З | З | Д | Д | Д | Д |
АВВГ, АЗРГ, АНРГ, АСРГ, АСШв, АСГ | З | З | Р | З | З | Р |
ААГ | З | З | Д | З | З | Д |
КРПС*, КРПСП* | С | С | Д | С | С | Д |
КРПГ* | Р | Р | Д | Р | Р | С |
КРПТ*, КРПТН* | З | Д | С | Д | Д | Р |
* Кабели предназначены для присоединения различных передвижных механизмов или установленных на виброоснованиях.
Примечания: 1. Кабели, предназначенные для применения во взрывоопасных зонах высших классов, допускается применять в зонах низших классов. При этом следует в каждом отдельном случае учесть экономическую и техническую целесообразность.
2. Условные обозначения: С — следует применять; Р — рекомендуется; Д — допускается; З— запрещается.
3. Кабели расположены в порядке их предпочтительного применения.
4. Трех- и четырехжильные кабели должны иметь в сечении круглую форму.
Приложение 3
Трубы стальные водогазопроводные по ГОСТ 3262-62
Диаметр, мм | Толщина стенок, мм | ||
условного прохода | наружный | обыкновенных | легких |
20 | 26,8 | 2,8 | 2,5 |
25 | 33,5 | 3,3 | 2,8 |
40 | 48,0 | 3,5 | 3,0 |
50 | 60,0 | 3,5 | 3,0 |
70 | 75,5 | 4,0 | ¾ |
80 | 88,5 | 4,0 | — |
100 | 114,5 | 4,5 | — |
Приложение 4
Таблица П4-1

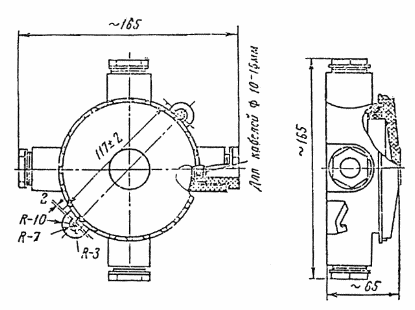

Коробки для электрических сетей
Класс взрывоопасной зоны | Исполнение по ПУЭ | Рекомендуемый тип коробки | |||
сети освещения | цепи управления | ||||
В-I | Взрывонепроницаемое, соответствующее категории и группе взрывоопасной смеси | Коробки чугунные или пластмассовые с уровнем взрывозащиты В4Т5 или коробки серии Ф в исполнении Вк3Г (для смесей не выше категории 3 и группы Г) | Применять не рекомендуется | ||
В-Iа | Любое взрывозащищенное или общего назначения со степенью защиты IР65 | Коробки У409, коробки чугунные с уровнем взрывозащиты В4Т5 или коробки серии Ф в исполнении Вк3Г (для взрывоопасных смесей всех категорий и групп) | Коробки У614 и У615 | ||
В-Iб | Общего назначения со степенью защиты IР54 | Коробки У409 | Коробки У614 и У615 | ||
В-Iг | Любое взрывозащищенное для соответствующей категории и группы взрывоопасных смесей или общего назначения со степенью защиты IР65 | Коробки У409, чугунные коробки с уровнем взрывозащиты В4Т5 или серии Ф в исполнении Вк3Г (для взрывоопасных смесей всех категории и групп) | |||
В-II | Взрывонепроницаемое | Коробки серии Ф или коробки с уровнем взрывозащиты В4Т5) | Применять не рекомендуется | ||
В-II | Любое взрывозащищенное или общего назначения со степенью защиты IР54 | Коробки типа У409, коробки серии Ф или коробки с уровнем взрывозащиты В4Т5 | Коробки У614 и У615 |
Таблица П4-2
Тип и размеры чугунных коробок В4Т5 по ТУ36
Тип коробки | Условный проход трубы, мм | Размеры, мм | Масса, кг | |||
а | б | в | ||||
КПД | 112 | 87 | 1,47 | |||
КТД | 1,57 | |||||
КПП | 20 | 90 | 134 | 65 | 1,5 | |
КТО | 1,58 | |||||
ККО | 1,69 | |||||
КПД | 132,4 | 99 | 2,2 | |||
КТД | 2,29 | |||||
КПП | 25 | 105 | 160 | 72 | 2,3 | |
КТО | 2,31 | |||||
ККО | 2,47 | |||||
КПД | 157 | 122 | 3,27 | |||
КТД | 3,5 | |||||
КПП | 40 | 130 | 184 | 95 | 3,4 | |
КТО | 3,5 | |||||
ККО | 3,7 | |||||
КПД | 193 | 143 | 6,0 | |||
КТД | ? | 6,3 | ||||
КПП | 50 | 160 | 226 | 110 | 7,2 | |
КТО | 6,5 | |||||
ККО | 6,9 | |||||
КПР | 20 | 66 | 110 | 108 | 1,105 | |
КПР | 25 | 80 | 132 | 124 | 1,61 | |
КПР | 40 | 90 | 150 | 137 | 2,2 | |
КПР | 50 | 106 | 170 | 164 | 3,6 | |
КПЛ | 20, 25 | 52 | 178 | 49 | 1,8 | |
КПЛ | 40, 50 | 72 | 244 | 76 | ¾ |
