постов управления серии КУВ в исполнении РВ-В1А на номинальное напряжение до 660 В включительное (КУВ-1 — КУВ-3 по ТУ 16.526.204-70; КУВ-11 ¾ КУВ-13 по ТУ 16.526.164-70)
Номинальный ток, А:
КУВ-1, КУВ-2, КУВ-3 ...................................................... 2,5
КУВ-11, КУВ-12, КУВ-13 ................................................ 3,5
Количество элементов:
КУВ-1, КУВ-11 .................................................................. 1
КУВ-2, КУВ-12 ................................................................... 2
КУВ-3, КУВ-13 ................................................................... 3
Количество вводов:
КУВ-1, КУВ-11 ................................................................... 1
КУВ-2, КУВ-3, КУВ-12, КУВ-13 ...................................... 2
Диаметр отверстий в сальниках, мм:
наибольший ....................................................................... 28
наименьший ....................................................................... 16
Масса, кг:
КУВ-1 ................................................................................. 8,5
КУВ-2, КУВ-13 .................................................................. 11
КУВ-3................................................................................... 13
КУВ-11 ................................................................................. 6
КУВ-12 ................................................................................. 9

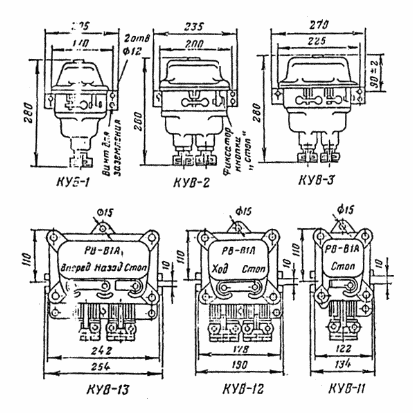

Рис. П9-4. Кнопочные посты управления серии КУВ (основные размеры).

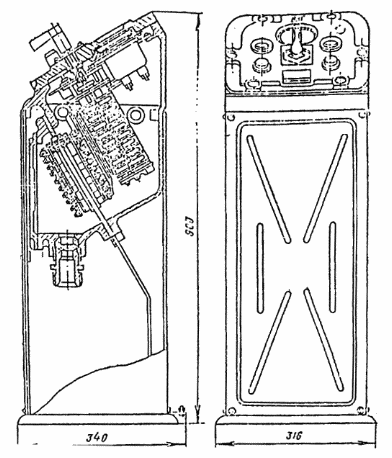

Рис. П9-5. Колонка управления К-3Г (ОТУ 24-7-245-69).

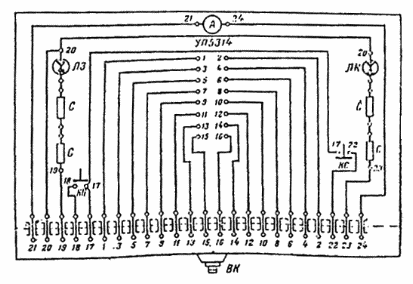

Рис П9-6. Электрическая схема колонки управления К-3Г.
ЛК ¾ лампа красная ЛС-53; ЛЗ ¾ лампа зеленая ЛС-53; С ¾ сопротивление в комплекте с лампой; А ¾ амперметр Э-421 для работы с трансформатором тока; УП ¾ универсальный переключатель УП-5314; КС ¾ кнопка “Стоп” КУ-2; КП ¾ кнопка “Пуск” КУ-2; ВК ¾ ввод кабельный.
Приложение 10
Взрывозащищенные светильники
Светильник | Номинальное | Область | Размеры, мм | Масса, | ||
напряжение, В | применения | высота | диаметр (или длина) | ширина | кг | |
В3Г-200АМ с отражателем и сеткой (ТУ 16.535.778-73), В3Г-200А (ТУ 16.535.181-68) | 127, 220 | Во взрывоопасных зонах классов В-I, В-Iа со средой до 3Г включительно, а также в зоне класса В-II, опасной по пыли, в зоне класса В-Iг под навесом | 360 | 398 | ¾ | 6,6 |
В3Г/В4А-200М с отражателем и сеткой (ТУ 16.545.778-73), В3Г/В4А-200 (ТУ 16.535.303-69) | 127, 220 | Во взрывоопасных зонах классов В-I, В-Iа со средой до 3Г или 4А включительно, а также в зоне класса В-II, опасной по пыли в зоне класса В-Iг под навесом | 425 | 378 | ¾ | 8,4 |
Н4БН-150 (ТУ 16.535.878-74), Н4Т2Н-300 с отражателем и сеткой (ТУ 16.545.013-75) | 127, 220 | Во взрывоопасных зонах классов В-Iа, В-Iб, В-Iг со средой до 4б включительно, а также в зонах классов В-II и В-IIа, опасных по пыли | 400 450 | 400 525 | — ¾ | 7,0 12,5 |
НОДЛ-1х40, НОГЛ-1х80, НОГЛ-2х80, (ТУ16.535.877-7Х) | 220 | Во взрывоопасных зонах класса В-Iа со средой для всех категорий и групп Г или Д включительно, а также в зоне класса В-II, опасной по пыли | 390 390 390 | 135516551655 | — ¾ ¾ | 12,5 15,0 25,0 |
В3Г-100 (ТУ 16535.477-70) | 127, 220 | Во взрывоопасных зонах классов В-I, В-Iа со средой до 3Г включительно, а также в зоне класса В-II, опасной по пыли | 305 | 300 | 180 | 9 |
В4А-60 (ТУ 16.535.478-70) | 127, 220 | Во взрывоопасных зонах В-I, В-Iа, со средой до 4А включительно, а также в зоне В-II, опасной по пыли | 220 | 285 | 200 | 6 |
Приложение 11
КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ВЗРЫВООПАСНЫХ ЗОН
Взрывоопасная зона — пространство, в котором имеются или могут появиться взрывоопасные смеси и в пределах которого на исполнение электрооборудования накладываются ограничения с целью уменьшения вероятности возникновения взрыва, вызванного электрооборудованием.
Зоны класса В-I. К ним относятся зоны, расположенные в помещениях, в которых выделяются пары ЛВЖ или горючие газы в таком количестве и обладающие такими свойствами, что они могут образовать с воздухом взрывоопасные смеси при нормальных недлительных режимах работы, например при загрузке или разгрузке технологических аппаратов, хранении или переливании ЛВЖ, находящихся в открытых сосудах и т. п.
Зоны класса В-Iа. К ним относятся зоны, расположенные в помещениях, в которых при нормальной эксплуатации взрывоопасные смеси паров ЛВЖ или горючих газов с воздухом не имеют места, а возможны только в результате аварий или неисправностей.
Зоны класса В-Iб. К ним относятся зоны, расположенные в помещениях, в которых при нормальной эксплуатации взрывоопасные смеси паров ЛВЖ или горючих газов с воздухом не имеют места, а возможны только в результате аварии и неисправностей и которые отличаются одной из следующих особенностей:
а) горючие газы в этих зонах обладают нижним пределом взрываемости (15 % и более) и резким запахом при предельно допустимых по санитарным нормам концентрациях (например, машинные залы аммиачных, компрессорных и холодильных абсорбционных установок);
б) образование в аварийных случаях взрывоопасной концентрации в объеме более 5 % объема помещения по условиям технологического процесса исключается, а возможна лишь местная взрывоопасная концентрация (например, помещения электролиза воды и поваренной соли);
в) ЛВЖ и горючие газы имеются в зоне в небольших количествах, недостаточных для создания в ней общей взрывоопасной концентрации (до 5 % объема помещения), и работа с ними производится без применения открытого пламени. Эти зоны относятся к невзрывоопасным, если работы в них производятся в вытяжных шкафах или под вытяжными зонтами.
Зоны классов В-Iг. К ним относятся:
а) наружные технологические взрывоопасные установки (в том числе расположенные под навесами), содержащие горючие газы или ЛВЖ (исключение составляют наружные аммиачные компрессорные установки);
б) газгольдеры, резервуары и резервуарные парки с горючими газами или ЛВЖ;
в) эстакады для слива и налива ЛВЖ;
г) открытые нефтеловушки, пруды-отстойники с плавающей нефтяной пленкой и т.п.
Для наружных установок и сооружений взрывоопасной считается зона в пределах:
а) до 0,5 м — по горизонтали и вертикали от проемов окон и дверей по наружной стороне стен помещения;
б) до 3 м — по горизонтали и вертикали от закрытого технологического оборудования, содержащего ЛВЖ или горючие газы;
в) до 5 м — по горизонтали и вертикали от дыхательных и предохранительных клапанов технологического оборудования, содержащего ЛВЖ или горючие газы;
г) до 20 м — по горизонтали и вертикали от места открытого слива и налива для эстакад с открытым сливом и наливом ЛВЖ;
д) в пределах всей площади обвалования — для отдельных газгольдеров ип резервуаров и резервуарных парков с горючими газами и ЛВЖ.
Наружные открытые эстакады с трубопроводами для горючих газов и ЛВЖ относятся к невзрывоопасным. Электрооборудование арматуры, установленной на трубопроводах, должно быть взрывозащищенным для соответствующей категории и группы взрывоопасной смеси.
Кровли зданий, содержащих взрывоопасные зоны, относятся к зонам класса В-Iг, если на них или вблизи от них расположены выходы вытяжной вентиляции и им подобные устройства, либо они входят в пределы наружных взрывоопасных зон соседних установок.
Зоны класса В-II. К ним относятся зоны, расположенные в помещениях, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовать с воздухом взрывоопасные смеси при нормальных недлительных режимах работы, например при загрузке и разгрузке технологических аппаратов.
Зоны класса В-Па. К ним относятся зоны, расположенные в помещениях, в которых опасные состояния, приведенные для зон класса В-II, не имеют места при нормальной эксплуатации, а возможны только в результате аварии или неисправностей.
Приложение 12
Распределение взрывоопасных веществ, образующих взрывоопасную смесь с воздухом, по категориям и группам по состоянию на 1 января 1973 г.
Категория взрывоопасной смеси | Группы взрывоопасной смеси | ||||||||||
Т1 | Т2 | ТЗ | Т4 | Т5 | |||||||
1 | Аллин хлористый, аммиак, ацетонитил, винилиден хлористый, дихлорэтан, изобутилен, кислота уксусная, метан, метилацетат, метилстирол, метил хлористый, метилхлорфирмиат, метилфенилдихлорсилан, бензотрифторид, 1,2-дихлорпропан, метилизоцианат | Алкилбензол, амилацетат, ангидрид уксусный, винилацетат, винилиден фтористый, диизопропиламин, изопрен, изопропиламин, кислота пропионовая, метилметакрилат, метилтрихлорсилан, ме-тилхлор, метилдихлоренлан, пропиламин, ацетон, ацетил хлористый, диатол, моноизобутиламин, метилмеохаптан, 2-метилтиофен | Полиэфир ТГМ-3, растворитель № 651, скипидар, спирт амиловый, уайт-спирит, циклогексан, этилдихлортиофосфат, днизобутиламин | ¾ | ¾ | ||||||
1 | Растворители: Р-5, РС-1, Р4, РЭ-1, сольвент каменноугольный, трифторхлорпропан, трифторэтан, трифторхлорэтилен, фенилтрихлорсилан, трифторпропан, циклогексанон | Растворители: 646, 647, 648, 649, РКБ-1, РКБ-2, РС2, РДВ Спирты: бутиловый (третичный), изоамиловый, изобутиловый, изопропиловый Трифторпропилметилдихлорсилан, трифторэтилен, трихлорэтилен, хлорметилтрихлорсилан, g-хлорпропилтрихлорсилан, этиллидендиацетат, хлористый изобутил | ¾ | ¾ | ¾ | ||||||
2 | Ацетон, бензин Б-100, бензол, винил хлористый, газ доменный, изобутан, изопропилбензол, ксилол, нафталин, окись углерода, пиридин, пропан, стирол, толуол, триэтиламин, хлорбензол, циклопентадиен, этан, этил хлористый, этилбензол, эфир диизопропиловый, диэтиламин, метилэтилкетон | Бензин Б-95/130, бутан, бутилацетат, дивинил, диметиламин, диметилдихлорсилан, диоксан, диэтилдихлорсилан, изопентан, кислота акриловая, метилкрилат, метиламин, метилвинилдихлорсилан, метилфуран, нитрил акриловой кислоты, нитроциклогексан, пентан, пропилен, бутилпропионат, диэтилхлорсилан, камфарное масло, лак метилизобетилкетон, окись мезитила, лак НЦ-224, пентадиент 1,3 Спирты: n-бутиловый, метиловый, этиловый | Амонопропилтриэтоксисилан, бензин А-66, бензин А-72, бензин А-76, бензин “калоша”, бензин с октановым числом 50 — 54, бензин экстракционный-63, бутилметакрилат, гексан, “гептил”, дипромиламин, изоктилен, керосин гидрированный с трибутилфосфатом, керосин тракторный, нефть сырая ромашкинская, “самин”, тетрагидрофуран, тетраэтоксисилан, топливо дизельное (зимнее), топливо Т-1 | Ацетальдегид, дибутиловый эфир, этиленгликоль, диэтиловый эфир, 1-1, 3-триэтоксибутан | ¾ | ||||||
2 | Триметилхлорсилен, фуран, фурфурол, этилацетат, эпихлоргидрин Растворители: АМР-3, БЭФ, АКР | топливо ТС-1, триметиламин, триэтоксисилан, этилмеркаптан, этилцеллозольв, формальгликоль, g-хлорпропинлтриэтоксисилан, акролеин, бензин, гелтан, бензин Б-70 | ¾ | ¾ | |||||||
3 | Коксовый газ (метана 40 %, водорода 60 %), светильный газ, этилен | Окись этилена, окись пропилена, этилтрихлорсилан | Винилтрихлорсилан, этилдихлорсилан | Диэтиловый (серный) эфир | — | ||||||
4а | Водород, водяной газ | Сероводород | — | Сероуглерод | |||||||
4б | — | Ацетилен, метилдихлорсилан | Трихлорсилан | ¾ | — |
