6. Сваривают внахлест окрайки с центральной частью днища.

7. Стенку опускают на осно­вание, снимают домкраты и уда­ляют ребра жесткости.

8. Все сварные соединения про­веряют на герметичность и прово­дят гидравлические испытания ре­зервуара наливом воды до расчет­ного уровня.

250

4.2. Карты ремонта днищ стальных вертикальных

цилиндрических резервуаров

Карта 4.2.1

Дефект

Продольная трещина А в сварном стыковом соединении окрайки днища, не доходящая до уторного уголка Б; в резервуарах без уторного уголка - до корпуса В. Остальное выполнено качественно.

Метод исправления

1. Расчищают дефектное место, выявляют границу трещины и ко­нец ее Г засверливают сверлом диаметром 6—8 мм.

2. Разделывают кромки тре­щины с зазором между ними 2 ± 1 мм.

3. Сварку дефектного места осуществляют на технологической подкладке Д в два слоя или более от засверловки до наружного края окрайки с обязательным выводом шва на технологическую подкладку.

4. Видимый конец технологиче­ской подкладки обрезают.

Карта 4.2.2

Дефект

Радиальная трещина А длиной не более 100 мм в окрайке дни­ща Б, не доходящая до уторного уголка В или стенки Г снаружи или внутри резервуара.

Метод исправления

1. Расчищают дефектное место трещины и концы ее Д засверли­вают сверлом диаметром 6—8 мм.

2. Разделывают кромки тре­щины с зазором между ними 2 ± 1мм.

3. Сварку дефектных мест осу­ществляют на технологической под­кладке Е в два слоя или более. Направление сварки указано стрел­ками, при сварке трещины на на­ружной части окрайки днища по­следовательность сварки принима­ется по карте 4.2.1.

4. Видимый конец технологи­ческой подкладки обрезают.

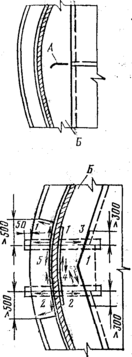

Карта 4.2.3

Дефект

Продольная трещина А в сварном стыковом соединении сегментной окрайки днища Б, не имеющей остающейся технологической подкладки. Трещина дошла до упорного уголка В или прошла под горизонтальной полкой, или вышла на горизонтальную полку уторного уголка и прошла под стенку Г резервуара, но не вышла на основной металл днища.

Метод исправления

1. Расчищают дефектное место, вырезают уторный уголок длиной 500 мм (по 250 мм симметрично в обе стороны от трещины).

2. Выявляют границу трещины и конец ее Д засверливают сверлом диаметром 6—8 мм.

3. Разделывают кромки трещи­ны с зазором между ними 2 ± 1 мм.

4. Сварку дефектного места окрайки осуществляют на технологической подкладке Е в два слоя или более. Сварку ведут одновременно два сварщика из-под стенки в противоположные стороны.

5. Приваривают стенку к сегментным окрайкам днища в месте вырезки уторного уголка.

6. Приваривают торцы уторного уголка к стенке и сегментным окрайкам днища герметичным швом. Направление и очередность сварки оказаны стрелками и цифрами.

7. Видимый конец технологической подкладки обрезают.

Карта 4.2.4

Дефект

Продольная трещина А в свар­ном стыковом соединении сегментной окрайки днища Б, не имеющем технологической подкладки. Тре­щина прошла под уторный уголок В и стенкой резервуара Г вовнутрь и распространилась на основной металл днища Д.

Метод исправления

1. Расчищают дефектное место, вырезают уторный уголок длиной 500 мм симметрично в обе стороны от трещины.

2. Выявляют границы трещины и конец ее Е засверливают сверлом диаметром 6—8 мм.

3. Разделывают кромки трещи­ны с зазором между ними 2 ± 1 мм.

4. Сварку дефектного места осу­ществляют на технологической под­кладке Ж в два слоя и более. Сварку ведут одновременно два сварщика из-под стенки в проти­воположные стороны.

5. Приваривают стенку к сег­ментной окрайке днища в месте вырезки уторного уголка.

6. Приваривают торцы утор­ного уголка к стенке и сегментным окраинам днища. Направление и очередность сварки указаны стрел­ками и цифрами.

7. Видимый конец технологи­ческой подкладки обрезают.

А В Г Б Д

Карта 4.2.5

Дефект

То же, что и на карте 4.2.4, при сварке сегментных окрайков днища на остающихся технологи­ческих подкладках.

А Е Г Б

Метод исправления

1. То же, что и в карте 4.2.4, со следующими дополнительными операциями:

а) после разделки кромок трещины (п. 3) на расстоянии 150 мм от засверленного отверстия вырезают в листе днища круглое отверстие диаметром 100 мм;

б) через вырезанное отверстие подводят дополнительную техноло­гическую планку И;

в) сварку выполняют по пп.4, 5, 6 карты 4.2.4;

г) на круглое отверстие в днище подгоняют внахлест круглую кладку К толщиной, равной толщине листа, и диаметром 200 мм и приваривают по всему контуру швом с катетом 4—5 мм.

Направление и очередность сварки указаны стрелками и циф­рами.

Карта 4.2.6

Дефект I

Поперечная трещина А в сварном стыковом соединении окраек днища Б, распространившаяся на основной металл окраек.

Б

Дефект II

Трещина А по основному ме­таллу окрайки днища Б внутри или снаружи резервуара.

Метод исправления

1. Расчищают дефектное место, устанавливают границы вырезае­мого участка: ширина не менее длины трещины плюс 500 мм, а длина — по ширине окраек.

2. Вырезают уторный уголок на длине не менее 1500 мм симме­трично в обе стороны от границы вырезаемого участка.

3. Выплавляют нахлесточное соединение приварки днища к окрайкам 3 и угловой шов приварки стенки к окрайкам 4.

4. Приподнимают участок дни­ща в месте нахлесточного шва 3.

5. Вырезают дефектный участок окраек днища.

6. Взамен вырезанного участ­ка подгоняют встык вставку с зазорами 3 ± 1 мм.

7. Сварку вставки осуществляют в два слоя или более на технологических подкладках. Очередность и направление сварки указаны стрелками и цифрами.

Сварные соединения 2, 3, 5 выполняют по аналогии с требова­ниями карты 4.2.3, пп. 4, 5, 6.

8. Видимые концы технологических подкладок обрезают.

Карта 4.2.7

Дефект

Продольная трещина в свар­ном стыковом соединении или нахлесточном соединении полотнища днища с выходом А или без выхода Б на основной металл. Аналогичные трещины в местах пересечения соединений.

Метод исправления

1. Расчищают дефектное место, выявляют границы трещины и концы ее засверливают сверлом диаметром 6-8мм.

2. Разделывают кромки трещины с последующей их сваркой.

3.Подгоняют к полотнищу днища в нахлестку накладку В толщиной не менее толщины днища резервуара и размером, превышающим длину трещины не менее чем на 250 мм. Края накладки должны иметь закругления радиусом не менее 50 мм.

4. Сварку накладки с днищем осуществляют по всему контуру швом с катетом не более 4-5мм.

Карта 4.2.8

Дефект

Выпучина или хлопун А вы­сотой более 200 мм на площади более 3 м² с плавным переходом на днище резервуара.

Метод исправления

1. В вершине хлопуна А вы­резают отверстие Б диаметром 200— 500 мм в зависимости от площади хлопуна и удобства подбивки грун­товой смеси Г. В необходимых случаях вырезают дополнительное отверстие.

2. Пазуху засыпают грунтовой смесью Г (супесчаный грунт, про­питанный битумом), уплотняют глу­бинным вибратором, пневмотрамбовкой или трамбовкой вручную.

3. Подгоняют круглую наклад­ку В диаметром более отверстия на 100 мм и толщиной не менее тол­щины днища резервуара.

4. Сварку накладки с днищем выполняют по всему контуру швом с катетом не более 4—5 мм.

Г В Б

Карта 4.2.9

Дефект

Выпучина или хлопун А вы­сотой более 200 мм, площадью более 3 м² сложной конфигурации или вытянутой формы в одном направлении с плавным переходом на днище резервуара.

А А

Метод исправления

1. Выявляют границы дефектного участка А и намечают линию разреза Б.

2. По концам линии разреза вырезают круглые отверстия В диаметром не более 100 мм.

3. Разрезают (вырезают) полотнище днища по намеченной линии.

4. Концы полотнища днища в месте разреза поджимают к основанию. Максимальная высота хлопуна или выпучины должна быть не более 100мм после поджатия.

5. Подгоняют по месту разреза полосовую накладку Г с нахлестом не менее 30—40 мм от краев разреза (выреза).

6. В случае нескольких разрезов, выходящих из одного отверстия, под него подводят подкладку Д толщиной не менее 5 мм.

7. Сварку накладки и подкладки осуществляют по всему контуру швом с катетом не более 4—5 мм.

Карта 4.2.10

Дефект

Выпучина — складка на днище с резкими перегибами и изломами.

Метод исправления

1. Выявляют границы дефект­ного участка, подлежащего удале­нию, в зависимости от конкретных размеров дефекта.

2. Распускают сварные швы в районе выпучины и удаляют де­формированные листы.

3. В случае необходимости исправляют гидроизолирующий слой.

4. Удаленные листы заменяют новыми и подгоняют с листами полотнища днища внахлестку по коротким и длинным кромкам.

5. Сварку выполняют герме­тичными швами с катетом не более 5 мм. Направление и последова­тельность сварки показаны стрел­ками и цифрами.

Карта 4.2.11

Дефект

Центральная опорная стойка поднялась и вырвала часть днища. Основание пропитано нефтепродуктом

Метод исправления

1. Расчищают дефектное место, устанавливают и размечают гра­ницу дефектного участка днища, подлежащего удалению.

2. Высверливают по разметке ручной дрелью (пневмозубилом) под слоем технического вазелина дефектное место.

3. Под днище подбивают глиняный замок, отстоящий от кромок дефектного места более чем на 200 мм. Толщина глиняного замка должна быть не менее 150 мм.

4. Обрабатывают и зачищают от задиров кромки днища.
