Рисунок 5.1 Время восстановления графика движения при организации пропуска в период 36-ти часового «окна»

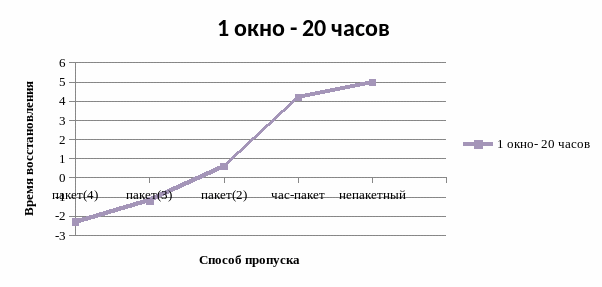

Рисунок 5.2 Время восстановления графика движения при организации пропуска в период 20-ти часовом «окне»

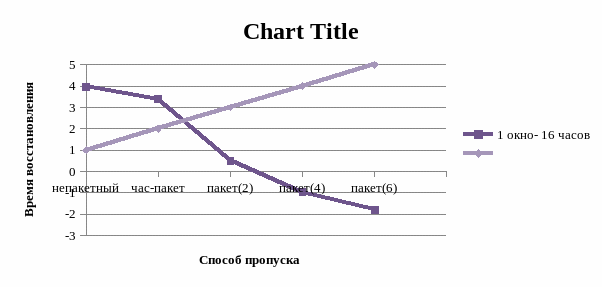

Рисунок 5.3 Время восстановления графика движения при организации пропуска в период 16-ти часовом «окне»

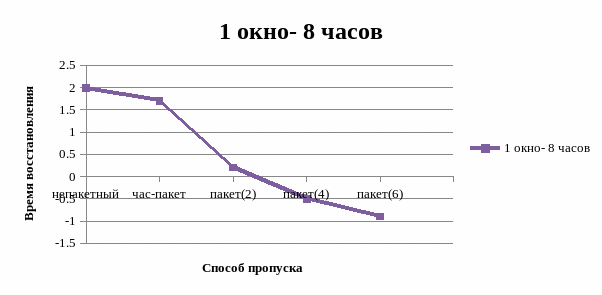

Рисунок 5.4 Время восстановления графика движения при организации пропуска в период 8-ми часовом «окне»
Таблица 5.2
Расчет времени восстановления движения после «окна» на участке
Уссурийск - Ружино
|
| пакет(4) | пакет(3) | пакет(2) | час-пак | непакетный |
| 1 окно – 36 часов | -4,2 | -2,2 | 1,09 | 7,64 | 8,9 |
| 2 окна по 20 часов | -4,6 | -2,4 | 1,2 | 8,4 | 9,96 |
| 2 окна по 16 часов и 1 окно - 8 часов | -4,5 | -2,44 | 1,2 | 8,5 | 9,95 |

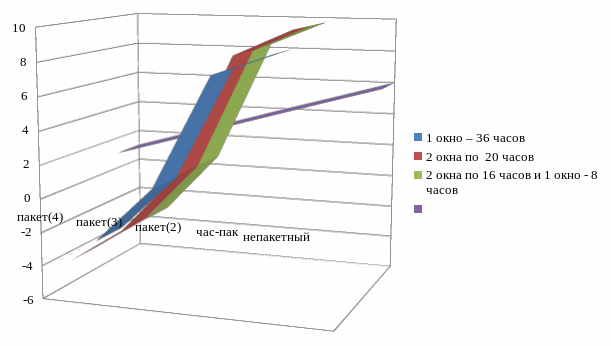

Рисунок 5.5 Определение оптимального варианта пропуска поездов в период «окна»
5 .2 Расчет показателей графика движения поездов
После построения вариантных графиков движения поездов необходимо посчитать качественные показатели графика движения поездов.
1)Участковая скорость – средняя скорость движения поездов по участку с учетом стоянок на промежуточных станциях, определяется по формуле, км/ч:
(5.5)
где
– сумма поездо-километров (пробег всех поездов, заложенных в графике);
– сумма поездо-часов (время нахождения всех поездов в движении с учетом разгона и замедления);
– сумма поездо-часов простоя на промежуточных станциях.
2)Техническая скорость – средняя скорость движения поездов по участку с учетом времени на разгон и замедление, км/ч:
(5.6)
3)Коэффициент скорости – отношение участковой к технической скорости:
(5.7)
Для расчета показателей составляется ведомость по форме, представленной в таблицах 5.2 – 5.5 и Приложении А.
Таблица5.2
Показатели вариантного ГДП с применением частично-пакетного способа пропуска в период «окна» (1 график)
| Номер поезда | Время отправления | Время прибытия | Простой на пром. станциях | Время в пути | Время в движении | Расстояние пробега | |||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||
| Нечетное направление | |||||||||||||||||||||||||
| 1639 | 16:04 | 22:06 | - | 6,03 | 6,03 | 249,6 | |||||||||||||||||||
| 1475 | 18:16 | 22:33 | - | 4,28 | 4,28 | 249,6 | |||||||||||||||||||
| 1477 | 18:28 | 22:44 | - | 4,27 | 4,27 | 249,6 | |||||||||||||||||||
| 1413 | 18:45 | 23:00 | - | 4,25 | 4,25 | 249,6 | |||||||||||||||||||
| 1611 | 19:19 | 23:49 | - | 4,5 | 4,5 | 249,6 | |||||||||||||||||||
| Продолжение таблицы 5.2 | |||||||||||||||||||||||||
| Номер поезда | Время отправления | Время прибытия | Простой на пром. станциях | Время в пути | Время в движении | Расстояние пробега | |||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||
| 1117 | 19:30 | 23:59 | - | 4,48 | 4,48 | 249,6 | |||||||||||||||||||
| 1641 | 20:36 | 00:52 | - | 4,27 | 4,27 | 249,6 | |||||||||||||||||||
| 1239 | 20:56 | 01:10 | - | 4,23 | 4,23 | 249,6 | |||||||||||||||||||
| 2349 | 21:29 | 01:56 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1297 | 21:37 | 02:04 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1703 | 22:12 | 02:39 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1009 | 22:20 | 02:47 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1229 | 23:04 | 03:27 | - | 4,38 | 4,38 | 249,6 | |||||||||||||||||||
| 1285 | 23:12 | 03:35 | - | 4,38 | 4,38 | 249,6 | |||||||||||||||||||
| 1269 | 23:47 | 04:15 | - | 4:28 | 4:28 | 249,6 | |||||||||||||||||||
| 1281 | 23:55 | 04:23 | - | 4,47 | 4,47 | 249,6 | |||||||||||||||||||
| 2401 | 00:36 | 05:03 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1001 | 00:44 | 05:11 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1247 | 01:22 | 05:51 | - | 4,48 | 4,48 | 249,6 | |||||||||||||||||||
| 1643 | 01:30 | 05:59 | - | 4,48 | 4,48 | 249,6 | |||||||||||||||||||
| 1005 | 02:12 | 06:39 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1293 | 02:20 | 06:47 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 2121 | 03:12 | 07:39 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1455 | 04:32 | 09:01 | - | 4,48 | 4,48 | 249,6 | |||||||||||||||||||
| 3267 | 05:36 | 10:03 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1429 | 05:44 | 10:11 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 2009 | 06:24 | 10:51 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 3109 | 06:32 | 10:59 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1609 | 07:20 | 11:47 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1733 | 07:12 | 11:39 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 2247 | 08:00 | 12:27 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 2603 | 08:08 | 12:35 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 2533 | 08:48 | 13:15 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 1647 | 08:56 | 13:23 | - | 4,45 | 4,45 | 249,6 | |||||||||||||||||||
| 2321 | 09:42 | 14:03 | - | 4,35 | 4,35 | 249,6 | |||||||||||||||||||
| Продолжение таблицы 5.2 | |||||||||||||||||||||||||
| Номер поезда | Время отправления | Время прибытия | Простой на пром. станциях | Время в пути | Время в движении | Расстояние пробега | |||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||
| 2319 | 09:50 | 14:11 | - | 4,35 | 4,35 | 249,6 | |||||||||||||||||||
| 2367 | 10:22 | 14:51 | - | 4,48 | 4,48 | 249,6 | |||||||||||||||||||
| 2353 | 10:30 | 14:59 | - | 4,48 | 4,48 | 249,6 | |||||||||||||||||||
| 2613 | 11:11 | 15:36 | - | 4,42 | 4,42 | 249,6 | |||||||||||||||||||
| 1235 | 11:19 | 15:44 | - | 4,42 | 4,42 | 249,6 | |||||||||||||||||||
| 2273 | 12:20 | 17:15 | 0,53 | 4,92 | 4,39 | 249,6 | |||||||||||||||||||
| 1333 | 15:05 | 17:34 | - | 2,48 | 2,48 | 131,1 | |||||||||||||||||||
| 1225 | 17:04 | 17:52 | - | 0,8 | 0,8 | 37,7 | |||||||||||||||||||
| 1243 | 17:12 | 17:54 | - | 0,7 | 0,7 | 29,9 | |||||||||||||||||||
| 1115 | 17:28 | 17:51 | - | 0,38 | 0,38 | 19,9 | |||||||||||||||||||
| 1237 | 17:38 | 18:56 | - | 1,3 | 1,3 | 19,9 | |||||||||||||||||||
| 2407 | 17:44 | 17:52 | - | 0,13 | 0,13 | 1,6 | |||||||||||||||||||
| 3457 | 18:00 | 23:25 | 1,3 | 5,42 | 4,12 | 249,6 | |||||||||||||||||||
| 3455 | 18:02 | 21:28 | - | 3,43 | 3,43 | 190,3 | |||||||||||||||||||
| 1715 | 18:07 | 21:10 | - | 3,05 | 3,05 | 180,1 | |||||||||||||||||||
| 2405 | 18:34 | 21:00 | 0,25 | 2,43 | 2,18 | 119,5 | |||||||||||||||||||
| 1227 | 18:32 | 20:20 | 0,28 | 1,8 | 1,52 | 85,5 | |||||||||||||||||||
| 2407 | 18:15 | 19:29 | - | 1,23 | 1,23 | 73,3 | |||||||||||||||||||
| 1237 | 18:05 | 19:19 | - | 1,23 | 1,23 | 73,3 | |||||||||||||||||||
| 1115 | 18:16 | 18:50 | - | 0,57 | 0,57 | 25,4 | |||||||||||||||||||
| Итого с учетом сборного | 2,36 | 141,3 | 138,67 | 11470,7 | |||||||||||||||||||||
| Итого без учета сборного | 1,06 | 135,88 | 134,55 | 11221,1 | |||||||||||||||||||||
| Четное направление | |||||||||||||||||||||||||
| 2076 | 18:12 | 22:29 | - | 4,28 | 4,28 | 249,6 | |||||||||||||||||||
| 3404 | 18:25 | 03:45 | 4,93 | 9,33 | 4,4 | 249,6 | |||||||||||||||||||
| 2728 | 18:43 | 22:52 | - | 4,15 | 4,15 | 249,6 | |||||||||||||||||||
| 2738 | 18:58 | 23:37 | 0,35 | 4,65 | 4,3 | 249,6 | |||||||||||||||||||
| 2002 | 20:09 | 00:29 | - | 4,33 | 4,33 | 249,6 | |||||||||||||||||||
| 2004 | 20:24 | 01:03 | 0,47 | 4,65 | 4,18 | 249,6 | |||||||||||||||||||
| 2740 | 21:18 | 01:16 | - | 3,97 | 3,97 | 249,6 | |||||||||||||||||||
| Продолжение таблицы 5.2 | |||||||||||||||||||||||||
| Номер поезда | Время отправления | Время прибытия | Простой на пром. станциях | Время в пути | Время в движении | Расстояние пробега | |||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||
| 2902 | 21:28 | 01:30 | - | 4,03 | 4,03 | 249,6 | |||||||||||||||||||
| 2008 | 21:43 | 01:56 | - | 4,22 | 4,22 | 249,6 | |||||||||||||||||||
| 2786 | 22:13 | 02:25 | - | 4,2 | 4,2 | 249,6 | |||||||||||||||||||
| 3336 | 22:28 | 02:40 | - | 4,2 | 4,2 | 249,6 | |||||||||||||||||||
| 2908 | 22:44 | 02:59 | - | 4,25 | 4,25 | 249,6 | |||||||||||||||||||
| 1624 | 00:14 | 04:32 | - | 4,3 | 4,3 | 249,6 | |||||||||||||||||||
| 2024 | 01:02 | 05:18 | - | 4,27 | 4,27 | 249,6 | |||||||||||||||||||
| 1256 | 01:50 | 06:10 | - | 4,33 | 4,33 | 249,6 | |||||||||||||||||||
| 2462 | 02:38 | 06:54 | - | 4,27 | 4,27 | 249,6 | |||||||||||||||||||
| 2910 | 03:27 | 07:44 | - | 4,28 | 4,28 | 249,6 | |||||||||||||||||||
| 2912 | 05:40 | 10:08 | - | 4,47 | 4,47 | 249,6 | |||||||||||||||||||
| 2062 | 05:48 | 10:16 | - | 4,47 | 4,47 | 249,6 | |||||||||||||||||||
| 2020 | 06:28 | 10:44 | - | 4,27 | 4,27 | 249,6 | |||||||||||||||||||
| 2914 | 07:38 | 11:54 | - | 4,27 | 4,27 | 249,6 | |||||||||||||||||||
| 2916 | 08:30 | 12:44 | - | 4,23 | 4,23 | 249,6 | |||||||||||||||||||
| 2918 | 09:14 | 13:31 | - | 4,28 | 4,28 | 249,6 | |||||||||||||||||||
| 2920 | 10:00 | 14:22 | - | 4,37 | 4,37 | 249,6 | |||||||||||||||||||
| 2922 | 10:51 | 15:05 | - | 4,23 | 4,23 | 249,6 | |||||||||||||||||||
| 2924 | 11:49 | 15:54 | - | 4,08 | 4,08 | 249,6 | |||||||||||||||||||
| 2926 | 13:39 | 17:58 | - | 4,32 | 4,32 | 249,6 | |||||||||||||||||||
| 2054 | 13:47 | 18:50 | - | 5,05 | 5,05 | 249,6 | |||||||||||||||||||
| 2034 | 14:46 | 17:52 | - | 3,1 | 3,1 | 189,5 | |||||||||||||||||||
| 1734 | 14:54 | 18:00 | - | 3,1 | 3,1 | 189,5 | |||||||||||||||||||
| 2982 | 16:00 | 17:33 | - | 1,55 | 1,55 | 85,5 | |||||||||||||||||||
| 2984 | 16:08 | 17:41 | - | 1,55 | 1,55 | 85,5 | |||||||||||||||||||
| 2094 | 16:33 | 17:51 | 0,42 | 1,3 | 0,88 | 46,4 | |||||||||||||||||||
| 2998 | 18:11 | 19:00 | - | 0,82 | 0,82 | 19,9 | |||||||||||||||||||
| 2842 | 18:03 | 18:51 | - | 0,8 | 0,8 | 45,6 | |||||||||||||||||||
| 1714 | 18:01 | 20:10 | - | 2,15 | 2,15 | 122,2 | |||||||||||||||||||
| 2868 | 18:04 | 20:20 | - | 2,27 | 2,27 | 130,1 | |||||||||||||||||||
| Окончание таблицы 5.2 | |||||||||||||||||||||||||
| Номер поезда | Время отправления | Время прибытия | Простой на пром. станциях | Время в пути | Время в движении | Расстояние пробега | |||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||
| 2086 | 18:02 | 21:20 | - | 3,3 | 3,3 | 203,2 | |||||||||||||||||||
| 2872 | 18:01 | 22:08 | - | 4,12 | 4,12 | 248,4 | |||||||||||||||||||
| Итого с учетом сборного | 6,17 | 149,81 | 143,64 | 8354,6 | |||||||||||||||||||||
| Итого без учета сборного | 1,24 | 140,48 | 139,24 | 8105 | |||||||||||||||||||||
