ε пр - приведенная плотность черноты, для которой формула имеет вид:
, где
ε и = ε 1 - степень черноты источника излучения (факела пламени), приведенная
в табл. А1 Приложения А.
ε м = ε 2 - степень черноты материала объекта защиты, приведенная для
различных материалов в табл. А2 и для защищаемого человека
(пожарного) в табл. А3 Приложения А.
В основной формуле расчета для q1-2 наибольшую сложность составляет определение величины ПОЛНОГО коэффициента облученности
Для нахождения величины ПОЛНОГО коэффициента облученности сделаны следующие допущения: . - факел пламени горящего объекта (излучателя) принимается (1) плоским ,
(2) прямоугольным и (3) расположенным параллельно облучаемому
объекту, - исследуемая точка облучаемого объекта размещается на нормали к
одной из вершин этого прямоугольника.

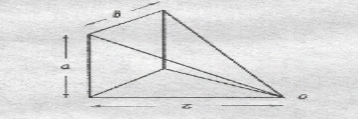

В соответствии со сделанными допущениями рассматривается прямоугольник, который имеет размеры a x b, а расстояние от факела до исследуемой точки 0 (по нормали) равно r.
Примечание. При решении практических задач исследуемая точка 0
обычно связана с облучаемым объектом и рассматривается
(и выбирается) как САМАЯ БЛИЗКАЯ ТОЧКА ПО
НОРМАЛИ от плоскости пламени до положения
защищаемого объекта возгорания (r = minimum) , поэтому
может называться критической точкой (КТ).
Будем считать, что доля энергии, которая попадет в исследуемую точку 0, пропорциональна телесному углу, образованному лучами, исходящими из этой точки и направленными к вершинам прямоугольника a x b . ( В соответствии с законом Стефана-Больцмана, относящимся к полусферическому излучению, такое допущение вполне корректно).
В конкретных задачах реальный факел пламени условно заменяется плоским типовым модулем факела пламени в виде прямоугольной площадки со сторонами b и a .
В каждом типовом модуле (прямоугольнике) принимаются (и обозначаются) :
a - меньший из размеров, b - больший из размеров.
Для каждого типового модуля (прямоугольника) и исследуемой точки 0 , располагающейся на расстоянии r (по нормали к плоскости прямоугольника),
выведена формула для расчета частного коэффициента облученности
’= f(b/a, r/a) в зависимости от отношений b/ a и r/a :
Для решения практических задач значения частных коэффициентов ’ и их связей с b/a и r/a для конкретных отдельных типовых модулей приведены в таблице (1) или на графиках (2а и2б)
Таблица (1) значений частного коэффициента облученности ’
r/a=1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
b/a=1 | 0,083333 | 0,032047 | 0,015942 | 0,009367 | 0,006123 | 0,004302 | 0,003183 | 0,002449 | 0,001941 | 0,001576 |
2 | 0,108976 | 0,051208 | 0,028063 | 0,017297 | 0,011602 | 0,008278 | 0,006185 | 0,004789 | 0,003813 | 0,003106 |
3 | 0,117029 | 0,060682 | 0,035892 | 0,023243 | 0,016086 | 0,011712 | 0,008871 | 0,006934 | 0,005559 | 0,004551 |
4 | 0,120316 | 0,065495 | 0,040706 | 0,02743 | 0,019548 | 0,014534 | 0,011176 | 0,008833 | 0,007141 | 0,005883 |
5 | 0,121939 | 0,068149 | 0,043704 | 0,030325 | 0,022142 | 0,016781 | 0,013097 | 0,01047 | 0,00854 | 0,007085 |
6 | 0,122849 | 0,069734 | 0,045639 | 0,03234 | 0,02407 | 0,018543 | 0,014669 | 0,011855 | 0,009755 | 0,008151 |
7 | 0,123408 | 0,070744 | 0,046937 | 0,033768 | 0,025508 | 0,019918 | 0,015942 | 0,013014 | 0,010799 | 0,009087 |
8 | 0,123776 | 0,071425 | 0,047842 | 0,034802 | 0,026592 | 0,020993 | 0,016971 | 0,013977 | 0,011687 | 0,009899 |
9 | 0,12403 | 0,071902 | 0,048493 | 0,035569 | 0,02742 | 0,021839 | 0,017804 | 0,014776 | 0,012441 | 0,010602 |
10 | 0,124212 | 0,07225 | 0,048976 | 0,03615 | 0,028063 | 0,022511 | 0,018481 | 0,015439 | 0,013079 | 0,011207 |
График (2а) для определения величины
частного коэффициента облученности ’
в диапазоне значений от 0 до 0,03
График (2б) для определения величины
частного коэффициента облученности ’
в диапазоне значений от 0,03 до 0,07
Рассчитывать величину ПОЛНОГО коэффициента облученности , входящую в формулу qкр можно (при выбранных допущениях) в следующим порядке:
- (1) сначала определяются РАСЧЕТНЫЕ размеры факела пламени , которые в формализованном виде представляются размерами плоской прямоугольной площадки, условно заменяющей реальное пламя .
Для определения размеров условной ОБЩЕЙ ПОВЕРХНОСТИ ВСЕГО ФАКЕЛА пламени водится
* эмпирический коэффициента увеличения высоты факела Кф,
который равен отношению высоты факела к высоте горящего объекта,
Значение коэффициента Кф берется из таблицы А1 Приложения А.
* и также эмпирические правила определения ширины факела .
Для практических расчетов могут применяться следующие некоторые
ВАРИАНТЫ РАЗМЕРОВ ФАКЕЛА ПЛАМЕНИ (размеров плоской прямоугольной лощадки, условно заменяющей реальное пламя, и в даль-нейшем характеризующей плоскую условную ОБЩУЮ ПОВЕРХНОСТЬ ВСЕГО ФАКЕЛА пламени):
*ВАРИАНТ 1. Горящие здания.
1а.Пожар в зданиях из несгораемых материалов; (горит один этаж).
Размеры пламени: - - высота пламени равна высоте оконных проемов, умноженной на
коэффициент Кф;
-ширина пламени равна сумме горизонтальных размеров окон ( размеры
простенков между окнами не учитываются).
1б.Пожар в здании из несгораемых материалов с крышей из сгораемых
материалов.
Размеры пламени: - высота пламени равна произведению коэффициента Кф на сумму высоты
оконных проемов плюс проекции ската крыши на вертикаль(здание
одноэтажное);
- ширина пламени равна сумме горизонтальных размеров окон ( размеры
простенков между окнами не учитываются).
1в.Горит здание из сгораемых материалов.
Размеры пламени: - высота пламени равна высоте здания до конька крыши, умноженной на
коэффициент Кф ;
- ширина (длина) пламени определяется как произведение скорости распространения пламени на время до начала тушения. Это время условно принимается равным 15 мин. Скорость распространения пламени в большинстве практических случаев принимается равной 1 м/мин. (Полученная в результате длина пламени не должна превышать длину здания).
*ВАРИАНТ 2. Резервуары с легковоспламеняющимися и горючими
жидкостями.
Размеры пламени горящей жидкости ,имеющей на практике форму
конуса, в расчетах заменяется эквивалентным
прямоуглольником, у которого:
высота пламени равна произведению диаметра
резервуара (разлива), умноженного на коэффициент Кф.
ширина пламени равна диаметру резервуара или
