где: МХР - количество вещества, находившегося в хранилище до аварии (взрыва) в кг;
(если МХР берется в ТОННАХ, то коэффициент перед корнем должен быть 18,5)
0.6 - коэффициент, учитывающий способ хранения тяжелых углеводородов.
Пример 4
Определить по упрощенной формуле по таблице избыточное давление во фронте ВУВ (воздушной ударной волны) на расстоянии 100 м. от емкости, в которой находится 10 т пропана, хранящегося в жидком виде под давлением, при ее разгерметизации и взрыве образовавшейся ГВС.
Исходные данные
Масса газа пропана, находившегося в хранилище до образования облака (до аварии),
MХР = 10 т = 10.000 кг.
Расстояние от емкости (места взрыва) R = 100 м.
Найти: по упрощенной формуле избыточное давление во фронте ВУВ (воздушной
ударной волны) ∆Pф = ?( кПа)
1. Определение r0 ( по ф-ле 12а)
3__________
ro =1,85. √ 0,6.М ХР = 1,85. (0,6.10000)0,3333 = 1,85. (6000)0,3333 = 1,85.18,166 = 33,6 м
2. Определение R/r0 = 100/33,6 = 2,976 ≈3,0 м
3. По таблице Б4 находим, что для R/r0 = 3,0 значение ∆Pф = 80 кПа.
3.3.Оценка степени повреждения зданий в условиях городской застройки.
При взрывах в условиях городской застройки характер распространения ударной волны существенно изменяется из-за ее многократного отражения и экранирования стенами зданий. По этим же причинам обычно используемые для расчета значений ∆P формулы, в том числе и рассмотренные выше, неприменимы.
3.4. Оценка степени повреждения отдельно стоящих зданий.
Под воздействием ударной волны здания и сооружения ведут себя как упругие колебательные системы.
Возникающие в конструктивных элементах нагрузки зависят от (1)параметров волны, (2)характеристик объекта, (3)его размеров и (4)ориентации относительно фронта волны.
Накопленный опыт исследования объектов, подвергавшихся воздействию взрывов, и резуль-татов экспериментов с макетами выявил ряд закономерностей, позволяющих упрощенными методами оценивать возможные ожидаемые последствия воздействия взрывов на здания и сооружения.
Рассмотрим метод оценки: по допустимому давлению при взрыве
3.4.1.Оценка по допустимому давлению при взрыве.
Избыточные давления, при которых наступают различные степени разрушений одного из возможных типов зданий, приведены в Таблице Б5. При использовании этой таблицы следует иметь ввиду, что эта таблица устанавливает связь степени воздействия (разрушения, поражения) только с ударной волной, полученную экспериментально при ядерном взрыве.
А при ядерном взрыве разрушения вызываются не только ударной волной , но и поражающим действием импульса, которое в Таблице Б5 НЕ УЧИТЫВАЕТСЯ.
С учетом указанной специфики ядерных взрывов для других (неядерных) видов взрывов, например для взрывов конденсированных ВВ или ГВС, такое же поражение как при ядерном взрыве может быть получено от действия БОЛЬШЕГО ЗНАЧЕНИЯ одной только ударной волны.
Поэтому при НЕЯДЕРНЫХ ВЗРЫВАХ, указанные в таблице Б5 СТЕПЕНИ ВОЗДЕЙСТВИЯ на объекты, вызываются большими величинами избыточного давления ударной волны ∆PФ, указанными в этой таблице.
Для использования таблицы Б5 для НЕЯДЕРНЫХ ВЗРЫВОВ , по мнениям специалистов, указанные в ней значения ∆PФ должны быть увеличены в 1.5 раза и более в зависимости от мощности взрыва..
Справедлив такой подход и при обратной схеме рассуждения. Т.е., учитывая ПРИБЛИЗИТЕЛЬНОСТЬ оценки действия импульса при взрывах, следует (и целесообразнее) УМЕНЬШИТЬ в 1,5 раза значения избыточного давления ∆PФ , рассчитанные по формуле (5) .
И уже после такой корректировки рассчитанных значений ∆PФ , такие уменьшенные в 1,5 раза значения ∆PФ могут быть сопоставлены со СТЕПЕНЯМИ ВОЗДЕЙСТВИЯ на объекты, УКАЗАННЫМИ в табл.Б5..

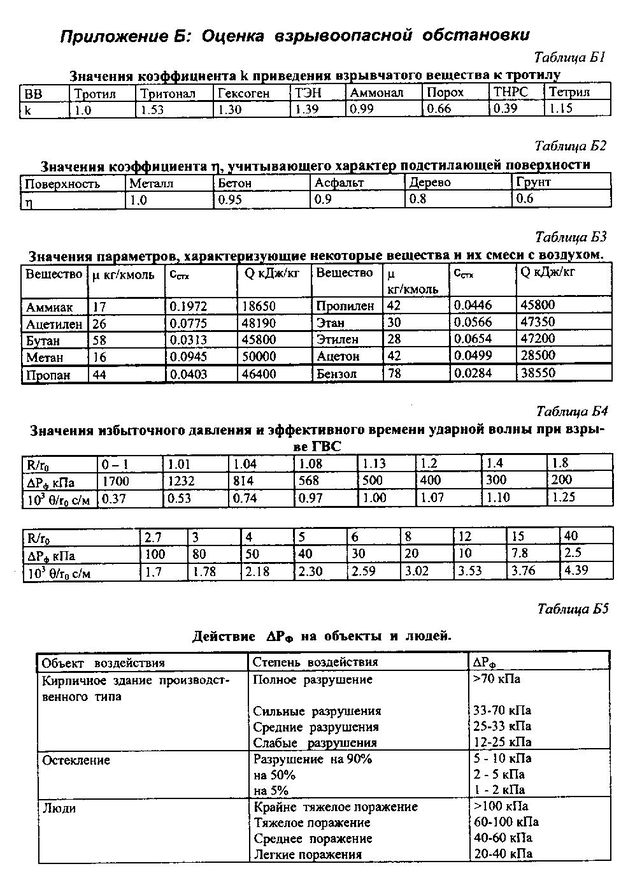

Таблица Б5
Действие ∆PФ на объекты и людей.
Объект воздействия | Степень воздействия | ∆PФ |
Кирпичное здание производственного типа | Полное разрушение | >70 кПа |
Сильные разрушения | 33-70 кПа | |
Средние разрушения | 25-33 кПа | |
Слабые разрушения | 12-25 кПа | |
Остекление | Разрушение на 90% | 5 - 10 кПа |
на 50% | 2 - 5 кПа | |
на 5% | 1 - 2 кПа | |
Люди | Крайне тяжелое поражение | >100 кПа |
Тяжелое поражение | 60-100 кПа | |
Среднее поражение | 40-60 кПа | |
Легкие поражения | 20-40 кПа |
В таблице Б5 в качестве примера приведены данные только для одного типа здания. В справочной литературе имеются аналогичные сведения для большого числа различных зданий и сооружений. В таблице Б5 также приведены данные, позволяющие оценить степень поражения людей действием давления ударной волны.
ВНИМАНИЕ!!!
При решении задач, предусматривающих определение по табл. Б 5 степени воздействия при взрыве избыточного давления во фронте волны ∆PФ НА ЗДАНИЯ и ИХ ОСТЕКЛЕНИЯ, а также на ЛЮДЕЙ, следует ВЫЧИСЛЕННЫЕ по соответствующим формулам значения ∆PФ разделить на уменьшающий коэффициент 1,5. И уже входить в табл.Б5 по полученному значению
∆PФ для табл.Б5 = ∆PФ : 1,5 .
В табл. Б5 надо находить, в какой диапазон значений попадает вычисленная величина ∆PФ для табл.Б5 и для найденного диапазона смотреть степень разрушения, указываемую в ответе задачи.
Пример 5
Определить по таблице Б5 степень разрушения кирпичного здания при взрыве на расстоянии 10м от него на грунте заряда гексогена массой 10 кг.
Исходные данные
Масса взрывчатого вещества гексогена MВВ = 10 кг;
Коэффициент приведения гексогена к тротиловому эквиваленту k = 1,3(табл.Б1)
При взрыве гексогена на грунте η =0, 6 ( табл.Б2).
Расстояние от места взрыва гексогена до кирпичного здания R = 10 м.
Найти: степень разрушения кирпичного здания.
-
Определение тротилового эквивалента (ф-ла 2):
MT = 2 η k MВВ =2 . 0.6 . 1.3 . 10 = 15.6 кг
2. Определение (ф-ла 4):
3. Определение рассчитываемых значений ∆PФ (ф-ла 5):
кПа
4. Уменьшем в 1.5 раза рассчитанное значение: ∆PФ для табл.Б5 = 48,8 : 1,5 = 32,5 кПа.
5. По таблице Б5 для кирпичного здания значение ∆PФ для табл.Б5 = 32,5 кПа попадает
в диапазон 25-33 кПа, который соответствует средним разрушения.
ОТВЕТ: здание получит СРЕДНЕЕ РАЗРУШЕНИ.
3.5.Определение безопасных расстояний при взрывах.
Безопасными расстояниями для людей при взрывах считаются такие расстояния, при которых человек не получает травм. При прямом воздействии воздушной ударной волны на человека границей опасной зоны является расстояние от центра взрыва до условной линии (радиус окружности), где давление фронта ударной волны Pф не превышает 10 кПа.
В Российской Федерации установлены единые правила определения безопасных расстояний обязательные к соблюдению всеми организациями, выполняющими взрывные работы. За основу проведения расчета минимально возможного безопасного расстояния в этих правилах ДЛЯ ЛЮДЕЙ принята формула:
(14)
где: R >Rбез - безопасное расстояние в метрах;
MT - тротиловый эквивалент взрывчатого вещества в килограммах;
К - коэффициент, зависящий от условий взрыва.
Значения коэффициента К при размещении людей без укрытий устанавливаются в диапазоне от 30 до 45 для разных типов взрывов. В исключительных случаях, когда требуется максимально возможное приближение персонала к месту взрыва, R без может быть определено при коэффициенте 15.
При укрытии людей в блиндажах - К = 9.3.
Единые правила определения безопасных расстояний предусматривают правила расчета этих расстояний не только для человека, но и для зданий и для различных видов взрывов.
Пример 5 . Определить безопасное расстояние для размещения людей в блиндаже при взрыве 50 кг аммонала.
Масса взрывчатого вещества аммонала MВВ = 50 кг;
Коэффициент приведения аммонала к тротиловому эквиваленту k = 0,993(табл.Б1)
1. Определение тротилового эквивалента (ф-ла 1): MT = k MBB = 0.99 . 50 = 49.5 кг 2. Определение безопасного расстояния ( ф-ле 14): =
= 34 м.
ИСТОЧНИК: “Защита в чрезвычайных ситуациях и гражданская оборона: в 2 частях,/ Ефимов В.Ф., Рябиков А.А., Титоренко Л.П., Чебыкин А.Д., под ред. Л.П. Титоренко Учебное пособие, часть 1, М.: Изд. ООО «Ториус 77», 2009 г.
Семинар 6 Защита от взрывов и оценка взрывоопасной обстановки.
ОЦЕНКА ПОСЛЕДСТВИЙ ВЗРЫВА.
-
ОБЩАЯ ХАРАКТЕРИСТИКА ЗАДАЧ ОЦЕНКИ ПОСЛЕДСТВИЙ ВЗРЫВА.
Для принятия решений по защите от воздействия воздушной ударной волны (ВУВ) взрыва на здания, сооружения, технику или на людей, а также для выработки мер взрывобезопасности необходимы данные, характеризующие взрывы, которые могут происходить во время военных действий, в производственной сфере и в быту. Наиболее достоверные сведения о взрыве можно получить путем проведения эксперимента. Однако, такой подход не всегда применим. Поэтому наиболее распространены расчетные методы, позволяющие определять значения параметров, характеризующих взрывы.
Вся совокупность задач по проведению расчетов может быть разделена на две группы: - (1)задачи прогнозирования последствий взрыва по заданному количеству ВВ и - (2) задачи определения количества ВВ по заданным последствиям взрыва.
(1)Задачи прогнозирования соответствуют ситуации, когда взрыва еще не было, т.е. требуется рассчитать показатели, характеризующие будущий взрыв. В таких задачах в качестве исходных данных обычно используются сведения о количестве ВВ и об условиях взрыва. При этом в результате расчетов должны быть (1а)получены значения параметров ударной волны (или других поражающих факторов) на заданном расстоянии от места взрыва (прямая задача), или (1б)определено расстояние от места взрыва, на котором параметры ударной волны будут иметь заданное значение (обратная задача).
(2)Задачи определения исходных характеристик ВВ по результатам взрыва обычно приходится решать при расследовании и анализе причин аварийных взрывов. В этих задачах известны условия взрыва, место взрыва и степень разрушений по мере удаления от его эпицентра. В результате решения должно быть определено количество взорвавшегося вещества. Для расчетов в этих задачах используются те же функциональные зависимости между степенью повреждения, количеством ВВ и расстоянием от места взрыва, что и при решении задач прогнозирования.
