– спектральный коэффициент пропускания спектрофотометра.

Истинный спектр СИДа, использованного в осветителе, представлен на рис. 4.19.

Рис. 4.19. – Спектр излучения СИДа, использованного в осветителе

Оптическую мощность излучения P светодиодного осветителя можно узнать с помощью откалиброванного фотодиода. Для этого необходимо снять его вольтамперную характеристику (ВАХ). Поскольку мощность излучения светодиода в осветителе невелика, для измерения ВАХ светодиодного осветителя был использован трансимпедансный усилитель. Из ВАХ можно получить зависимость тока фотодиода от тока светодиода: для этого напряжение на выходе трансимпедансного усилителя необходимо разделить на сопротивление резистора в цепи обратной связи. Оптическую мощность излучения светодиодного осветителя можно получить делением тока фотодиода на его чувствительность (чувствительность фотодиода измерена ранее с помощью лазера). График зависимости мощности оптического излучения светодиодного осветителя от тока СИДа представлен на рис. 4.20.

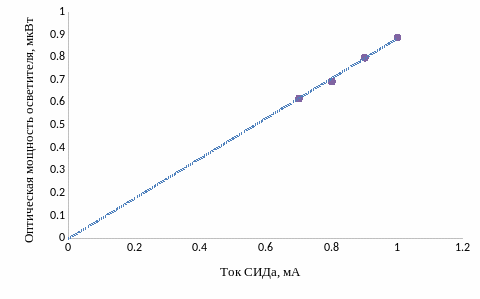

Рис. 4.20 – Ваттамперная характеристика светодиодного осветителя (взять больше точек?)

Зная относительный спектр излучения СИДа и мощность излучения светодиодного осветителя можно получить спектр излучения осветителя в ваттах. Площадь под графиком спектральной характеристики осветителя равна суммарной мощности оптического излучения :

, (4.7)

В численном виде формулу (4.7) можно представить:

, (4.8)

где – значение относительной мощности излучения осветителя на длине волны , отн. ед.;

– шаг, с которым берутся отсчеты относительной мощности излучения, нм.

Тогда мощность оптического излучения сосредоточенную в единице площади под графиком спектра светодиодного осветителя:

. (4.8)

Оптическая мощность, сосредоточенная в полосе 1 нм равна:

. (4.9)

Таким образом для получения абсолютной спектральной характеристики светодиодного осветителя (в ваттах) необходимо использовать выражение (4.9) для каждого отсчета относительной характеристики.

Для использования в дальнейших расчетах, учитывались значения абсолютной спектральной характеристики, взятые не через каждый 1 нм. А через каждые 5 нм. Значения оптической мощности , сосредоточенной в полосе 5 нм были получены из среднего арифметического для значений оптической мощности, сосредоточенной в 1 нм рассматриваемого диапазона.

Зная абсолютную спектральную характеристику светодиодного осветителя и спектральную чувствительность фотокатода ФЭУ можно рассчитать ток фотокатода. Для этого необходимо проинтегрировать произведение спектральной характеристики мощности излучения светодиодного осветителя и спектральной чувствительности фотокатода по длине волны. В численном виде это запишется:

. (4.10)

Отношение тока анода, полученного экспериментально к полученному току фотокатода при заданном световом потоке светодиода позволяет вычислить реальный коэффициент усиления фотоэлектронного умножителя.

4.5 Схема проведения эксперимента

При проведении эксперимента на разработанной экспериментальной установке необходимо учитывать требования по технике безопасности и охране труда, действующие в лаборатории и опираться на следующую инструкцию. Последовательность действий для проведения эксперимента на экспериментальной установке:

1. Убедиться в отсутствии видимых повреждений экспериментальной установки, проверить целостность изоляции электрических проводов.

2. Открыть светозащитный кожух и убедиться в чистоте оптической призмы. При необходимости очистить призму с помощью безворсовых салфеток и дистиллированной воды.

3. Поместить исследуемый образец суспензии (для проведения измерений) или пробу растворителя (для калибровки экспериментальной установки) на очищенную призму. Закрыть светозащитный кожух.

4. Включить в сеть низковольтный и высоковольтный блоки питания, блок питания модуля источника оптического излучения.

5. Включить в сеть и запустить осциллограф.

6. Запустить низковольтный источник питания. Убедиться, что уровень сигнала на входе осциллографа изменился не более, чем на ХХ мкВ.

7. Запустить модуль источника оптического излучения.

8. С помощью клавиатуры установить требуемое значение выходной оптической мощности лазера. Контроль устанавливаемого значения вести с помощью жидкокристаллического дисплея модуля источника оптического излучения.

9. Запустить лазер.

10. С помощью галетного переключателя высоковольтного источника питания (рис. 4.22) установить минимальное значение напряжения. Ручку тонкой настройки напряжения выкрутить полностью влево. Подать высокое напряжение на фотоприемный модуль.

11. С помощью ручек грубой и тонкой настройки выходного напряжения высоковольтного источника питания установить значение высокого напряжения в диапазоне от 700 В до 1040 В (рис. 4.22). Контроль напряжения на выходе вести с помощью вольтметра, входящего в состав экспериментальной установки.

12. По показаниям осциллографа убедиться в отсутствии «пергрузки» на фотоприемнике.

13. Выбрать требуемое время измерений и установить его в настройках продолжительности записи сигнала в осциллографе.

14. Произвести запись значений на входе осциллографа в течение выбранного времени.

15. Выгрузить записанные значения в файл требуемого формата.

16. Произвести математическую обработку полученных результатов.

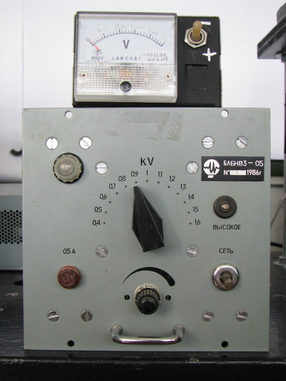

Рис. 4.22 – Высоковольтный блок питания с вольтметром

Заключение

В ходе выполнения выпускной квалификационной работы была изготовлена экспериментальная установка для исследования фотонной корреляционной спектроскопии в схеме с нарушенным полным внутренним отражением. Рассмотрены существующие методы измерения наночастиц, их преимущества и недостатки. Описана методика и физические основы классической схемы проведения экспериментов по фотонной корреляционной спектроскопии. Рассмотрена перспективная схема эксперимента, потенциально позволяющая преодолеть недостатки, присущие классической схеме проведения измерений. Разработана общая конструкция экспериментальной установки и конструкция основных узлов. Разработана конструкция лазерного модуля и универсального устройства управления лазерными модулями с цифровым управлением. Разработана конструкция модуля дискретной оптики с возможностью пространственной юстировки восьми ключевых элементов по всем трем координатам. Разработан модуль фотоприемника на базе фотоэлектронного умножителя для детектирования сверхслабых сигналов. Предложена методика оценки спектральной чувствительности фотоприемных приборов, для случаев, когда она доподлинно неизвестна. Рассчитаны рецепты и изготовлены модельные частицы для проведения экспериментов по фотонной корреляционной спектроскопии. Разработаны электрические схемы всех электронных приборов установки и топологии печатных плат для этих схем. Разработана инструкция для работы с экспериментальной установкой.

Разработанная экспериментальная установка будет использована для исследования перспектив метода с нарушенным полным внутренним отражением в фотонной корреляционной спектроскопии, возможностей для улучшения точности и достоверности метода.

Перечень условных обозначений

SPI – serial peripheral interface – последовательный периферийный интерфейс;

USART – universal synchronous/asynchronous receiver/transmitter – универсальный синхронный/асинхронный приёмопередатчик;

АКФ – автокорреляционная функция;

АЦП – аналогово-цифровой преобразователь;

БУ – блок управления;

ВАХ – вольтамперная характеристика;

НПВО – нарушенное полное внутреннее отражение;

ПЗС – приборы с зарядовой связью;

СИД – светоизлучающий диод;

СКО – среднеквадратическое отклонение;

ТЭОС – тетраэтоксиксилан;

ФКС – фотонная корреляционная спектроскопия;

ЦАП – цифро-аналоговый преобразователь.

Библиографический список

1. Электронный микроскоп: открытие, принципы, применение, перспективы. - [Электронный ресурс]. - Режим доступа: http://fizportal.ru/electronic-microscope.

1. Наумов, В.Н., Седиментационный анализ суспензий: Методические указания к лабораторной работе / В.Н. Наумов, Д.В Королев. – СПб.: ГОУ ВПО СПбГТИ (ТУ), 2005. - 30с.

2. Галимов, Ж.Ф. Методы анализа катализаторов нефтепереработки / Ж.Ф. Галимов, Г.Г. Дубинина, P.M. Масагутов. - М.: Химия, 1973. - 192с.

3. Калинская, Т.В. Окрашивание полимерных материалов / Т.В. Калинская, С.Г. Доброневская, Э.А. Аврутина. - Л.: Химия, 1985. - 184с.

4. Ляликов, Ю.С. Физико-химические методы анализа / Ю.С. Ляликов. - М.: Химия, 1973. - 536с.

5. Турбидиметрия // Большой Российский энциклопедический словарь. – М.: Большая Российская энциклопедия, 2007. - 1888с. – [Электронный ресурс]. – Режим доступа: http://slovar.cc/enc/bolshoy-rus/1750602.html.

6. Антоненков, Д.А. Особенности применения различных методов исследования размерного состава и концентрации взвешенного в воде вещества / Д.А. Антоненков // Вісник СевДТУ. Вип. 97: Механіка, енергетика, екологія: зб. наук. пр. - Севастополь: СевНТУ, 2009. - С. 181-187. - [Электронный ресурс]. - Режим доступа: http://www.nbuv.gov.ua/old_jrn/natural/Vsntu/2008_2009/97-SevNTU/97-42.pdf.

7. Коузов, П.А. Основы анализа дисперсного состава промышленных пылей и измельченных материалов / П.А. Коузов. - Л.: Химия, 1987. - 264с.

8. Эйнштейн, А. Брауновское движение / А. Эйнштейн, М. Смолуховский. – М.–Л.:Главн. ред. общетехн. лит., 1936. – 608с.

9. Englitz, B. Dynamic Light Scattering – measuring particle–size from the intensi-ty spectrum of scattered light / B. Englitz // Biophysical Measurement (Physics 173) – UCSD, Spring 2002. – 15р.

10. Yang, Y. Dynamic light scattering analysis of SNARE-driven membrane fusion and the effects of SNARE-binding flavonoids / Y. Yang, P. Heo, B. Kong (et al) // Biochemical and Biophysical Research Communications. - 2015 Oct 2. - 465 (4). - рр.864-870.

11. Chu, P. Rheological behaviors of nanosilica suspensions with different dispersion levels prepared by the bead milling technique / P. Chu, H. Zhang, F. Chen (et al) // Composites Part A: Applied Science and Manufacturing. Vol. 81. - February 2016. - pp.34-40.

12. Wu, L. Hydrogen-bonding recognition-induced aggregation of gold nanoparticles for the determination of the migration of melamine monomers using dynamic light scattering / L. Wu, K. Chen, Z. Lu (et al) // Analytica Chimica Acta Vol. 845. - 2014. - pp.92-97.

13. Khan, S.A. Rapid and sensitive detection of cholera toxin using gold nanoparticlebased simple colorimetric and dynamic light scattering assay / S.A. Khan, J.A. DeGrasse, B.J. Yakes (et al) // Analytica Chimica Acta Vol. 892. - 2015 Aug 25. - pp.167-174.

14. Zhou, C. Concomitant Raman spectroscopy and dynamic light scattering for characterization of therapeutic proteins at high concentrations / C. Zhou, W. Qi, N. Lewis (et al) // Analytical Biochemistry Vol. 472. - 1 March 2015. - pp.7-20.

15. Izutani, Y. Aggregation property of glycyrrhizic acid and its interaction with cyclodextrins analyzed by dynamic light scattering, isothermal titration calorimetry, and NMR / Y. Izutani, K. Kanaori, M. Oda // Carbohydrate Research Vol. 392. - 2014 Jun 1. - pp.25-30.

16. Chechetka, S.A. Physicochemically functionalized carbon nanohorns for multi-dimensional cancer elimination / S.A. Chechetka, M. Zhang, M. Yudasaka (et al) // Carbon Vol. 97. - February 2016, pp.45-53.

17. Alexandre, F. Reference values for high-density lipoprotein particle size and volume by dynamic light scattering in a Brazilian population sample and their relationships with metabolic parameters / F. Alexandre, V.H.S. Zago, N.B. Panzoldoa (et al) // Clinica Chimica Acta Vol. 442. - January 2015. - pp.63-72.

18. Wang, W. Monitoring of macromolecular dynamics during a chemical cross-linking process of hydroxyethylcellulose derivatives by dynamic light scattering / W. Wang, Sv.A. Sande // European Polymer Journal Vol. 58. - September 2014. - pp.52-59.

19. Vezocnik, V. Size fractionation and size characterization of nanoemulsions of lipid droplets and large unilamellar lipid vesicles by asymmetric-flow field-flow fractionation/multi-angle light scattering and dynamic light scattering / V. Vezocnik, K. Reboljb, S. Sitarb (et al) // Journal of Chromatography A, Vol. 1418 - 2015 Oct 30. - pp.185-191.

20. Patsula, V. Size-dependent magnetic properties of iron oxide nanoparticles / V.Patsula, M. Moskvin, S. Dutz (et al) // Journal of Physics and Chemistry of Solids Vol. 88. - January 2016. - pp.24-30.

21. Esfahani, M.R. Abiotic reversible self-assembly of fulvic and humic acid aggregates in low electrolytic conductivity solutions by dynamic light scattering and zeta potential investigation / M.R Esfahani, H.A. Stretz, M. J.M. Wells // Science of the Total Environment Vol.537. - 2015 Dec 15. -pp.81-92.

22. Ma, Y. pH-sensitive polymeric micelles formed by doxorubicin conjugated prodrugs for co-delivery of doxorubicin and paclitaxel / Y. Ma, X. Fan, L. Li // Carbohydrate Polymers Vol. 137 - 2016 Feb 10. - pp.19-29.

23. Bojórquez-Velázquez E. Purification and biochemical characterization of 11S globulin from chan (Hyptis suaveolens L. Poit) seeds / E. Bojórquez-Velázquez, G.J. Lino-López, J.A. Huerta-Ocampo (et al) // Food Chemistry Vol.192 - 2016 Feb 1. - pp.203-211.

24. Бутиков, Е.И. Оптика: Учебное пособие для студентов физических специ-альностей вузов / Е.Н. Бутиков. – СПб.: Невский Диалект; БХВ–Петербург, 2003. – 480с.

25. Щукин, Е.Д. Коллоидная химия: Учебник для университетов и химико–технолог. Вузов / Е.Д. Щукин. – М.: Высшая школа, 2004. – 445с.

26. Камминс, Г Спектроскопия оптического смешения и корреляция фотонов / Г. Камминс, Э. Пайк. – М.: Мир, 1978. – 716с.

27. Окишев, К.Н. Применение метода фотонно–корреляционной спектроскопии для исследования суспензии наносфер диоксида кремния / К.Н. Окишев, И.С Доронин // Бюллетень научных сообщений №14: сб. науч. тр. / под ред. В.И. Строганова. – Хабаровск: Изд–во ДВГУПС, 2010. – С.4–8.

28. Чандрасекхар, С. Стохастические проблемы в физике и астрономии / С. Чандрасекар. – М.: Гос. изд–во иностр. лит., 1947 – 168с.

29. Окишев, К.Н. Функция автокорреляции излучения рассеянного броуновскими частицами / К.Н. Окишев, И.С. Доронин // Бюллетень научных сообщений №16 – Хабаровск: Изд–во: ДВГУПС, 2011.– С.8–11

30. Прудников, А.П. Интегралы и ряды / А.П. Прудников, Ю.А. Брычков, О.И. Маричев. – М.: Наука. Главная редакция физико–математической литературы, 1981. – 800с.

31. Теребиж, В.Ю. Введение в статистическую теорию обратных задач / В.Ю. Теребиж . – М.: Физматлит, 2005. – 376с.

32. Тихонов, А.Н. Методы решения некорректных задач / А.Н. Тихонов, В.Я. Арсенин. – М.: Наука, 1986. – 287с.

33. Zhu, Х. Nonnegative least–squares truncated singular value decomposition to particle size distribution inversion from dynamic light scattering data / Х. Zhu , J. Shen, W. Liu et al // Applied Optics Vol. 49, Issue 34, 1 December 2010. –рр.6591–6596.

34. Pusey, P.N. Neutrons, x–rays and light: scattering methods applied to soft condensed matter. Сhapter 9 / P.N. Pusey. – Amsterdam: North–Holland, 2002 – Amsterdam; Boston: Elsevier, – North–Holland delta series, 2002. – 541p.

35. Siegert, A.J.F. Technical Report MIT Radiation Laboratory. Report №465 / A.J.F. Siegert, 1943

36. Brown, J.C. Photon correlation study of polydisperse samples of polystyrene in cyclohexane / J.C. Brown, P.N. Pusey, R. Dietz // The Journal of Chemical Physics, Vol. 62, Issue 3, February 1 1975. – pp.1136–1144.

37. Frisken, B.J. Revisiting the method of cumulants for the analysis of dynamic light–scattering data / B.J. Frisken // Applied Optics. Vol. 40, Issue 24, 2001. – pp.4087–4091

38. Hassan, P. Modification to the cumulant analysis of polydispersity in quasielastic light scattering data / P. Hassan, S. Kulshreshtha // Colloid Interface Sci. 300(2), aug 2006 – pp.744–748.

39. Mailer, A.G. Particle sizing by dynamic light scattering: non–linear cumulant analysis / A.G., P.S. Clegg, P.N. Pusey // Journal of Physics: Condensed Matter. Vol. 27, Number 14, 19 March 2015 – pp.1451–1459.

40. Series, H. Photon Correlation and Light Beating Spectroscopy / H. Series Z. Cummins, E.R. Pike // NATO Advanced Study Institutes Series Vol. 3 – NY: Plenum Press, 1974. – 581p.

41. Ivanov, V.I. Thermodiffusion mechanism of dynamic amplitude hologram recording in a two–component medium / V.I. Ivanov, K.N. Okishev // Technical Physics Letters, 2006. Vol. 32, № 11. – pp.967–968.

42. Okishev, K. Application of photon correlation spectroscopy for investigation of silica nanospheres suspension / K. Okishev, I. Doronin // Bulletin of scientific research. Russia, Khabarovsk, FESTU, 2010. Vol. 14.

43. Okishev, K.N. The thermal diffusion mechanism of the nonlinear absorbing in nanoparticle suspensions / K.N. Okishev, V.I. Ivanov, S.V. Kliment'ev // Atmospheric and Oceanic Optics, 2010. Vol. 23, №2. – pp.106–107.

44. Krishtop, V. Improvement of photon correlation spectroscopy method for measuring nanoparticle size by using attenuated total reflectance / V. Krishtop, I. Doronin, K. Okishev // Optics Express, 2012. – Vol. 20, № 23. – pp.25693–25699.

45. Born, M. Principles of Optics: Electromagnetic Theory of Propagation, Interference and Diffraction of Light. / M. Born, E. Wolf . – Cambridge: University Press, 1999. – 936p.

46. Von Smoluchowski, M. Zur kinetischen Theorie der Brownschen Molekularbe–wegung und der Suspensionen / M. von Smoluchowski // Annalen der Physik. – Bd.21. – Leipzig, 1906. – S.756.

47. Einstein, A. Investigations on the Theory of the Brownian Movement /. A. Einstein. – New York: Dover Publications, Inc., 1956. – 62p.

48. Stöber, W. Controlled Growth of Monodisperse Silica Spheres in the Micron Size Range / W. Stöber, A. Fink, E. Bohn // Journal of colloid and interface science. Vol.26. Issue 1, January 1968, – pp.62–69.

49. Sanders, J.V. Colour of Precious Opal / J.V. Sanders // Nature №204, 1964. – pp.1151–1153.

50. Vos, W.L. Strong effects of photonic band structures on the diffraction of colloidalcrystal / W.L. Vos, R. Sprik, A. van Blaaderen et al // Physical Review B.53, 1996 ­ pp. 16231­16235

51. Hulteen, J.C. Nanosphere lithography: A materials general fabrication process for periodic particle array surfaces / J.C. Hulteen, R.P. van Duyne // Journal of Vacuum Science & Technology A 13, 1995 ­ pp.1533­1558.

52. Jethmalani, J.M. Diffraction of visible-light by ordered monodisperse silica-poly(methyl acrylate) composite films / .J.M. Jethmalani, W.T. Ford // Chemistry of materials 8 (8), 1996. ­ pp.2138­2146.

53. Sunkara, H.B Composite of colloidal crystals of silica in poly(methyl methacrylate) / H.B. Sunkara, J.M. Jethmalani, W.T. Ford // Chemistry of materials 6 (4), 1994. ­ pp.362­364.

54. Larsen, A.E. Like-charge attractions in metastable colloidal crystallites / A.E. Larsen and D.G. Grier // Nature 385, 16 January 1997. ­ pp.230-231.

55. Yang, P. / P. Yang, T. Deng, D. Zhao et al. // Science 282 (2000) 2244.

56. Velev, O.D. A class of microstructured particles through colloidal crystallization / O.D. Velev, A.M. Lenhoff, E.W. Kaler. // Science 287 (5461), Mar 24 2000.­pp.2240­2243.

57. Техническое описание на синий лазерный диод PL 450B. – [Электронный ресурс]. – Режим доступа: http://www.osram–os.com/Graphics/XPic5/00193831_0.pdf/PL%20450B.pdf.

58. Analog Devices. – [Электронный ресурс]. – Режим доступа: http://www.analog.com/media/en/technical–documentation/data–sheets/ADN8810.pdf.

59. L78L05ABUTR Datasheet(PDF) – STMicroelectronics. – [Электронный ресурс]. – Режим доступа: http://www.alldatasheet.com/datasheet–pdf/pdf/100670/STMICROELECTRONICS/L78L05ABUTR.html.

60. ADR291,292 – Analog Devices. – [Электронный ресурс]. – Режим доступа: http://www.analog.com/media/en/technical–documentation/data–sheets/ADR291_292.pdf.

61. IRLML2502PbF – Farnell. – [Электронный ресурс]. – Режим доступа: http://www.farnell.com/datasheets/1912230.pdf.

62. STM32F103CB – STMicroelectronics.– [Электронный ресурс]. – Режим доступа: http://www.st.com/content/st_com/en/products/microcontrollers/stm32–32–bit–arm–cortex–mcus/stm32f1–series/stm32f103/stm32f103cb.html

63. HD44780U (LCD–II), (Dot Matrix Liquid Crystal Display).– [Электронный ресурс]. – Режим доступа: https://www.sparkfun.com/datasheets/LCD/HD44780.pdf

64. MC34063A – Step–Up/Down/Inverting Switching.– [Электронный ресурс]. – Режим доступа: http://www.onsemi.com/pub_link/Collateral/MC34063A–D.PDF

65. ATtiny2313 – Atmel.– [Электронный ресурс]. – Режим доступа: www.atmel.com/images/doc2543.pdf

66. DV series – Datasheet Catalog. – [Электронный ресурс]. – Режим доступа: http://www.datasheetcatalog.com/datasheets_pdf/D/V/2/0/DV20400.shtml

67. Ultralow Distortion, High Speed Voltage Noise Op Amp. – [Электронный ресурс]. – Режим доступа: http://www.analog.com/media/en/technical–documentation/data–sheets/AD8099.pdf

68. LMH6559 High–Speed, Closed–Loop Buffer (Rev. C). – [Электронный ресурс]. – Режим доступа: http://www.ti.com/lit/ds/symlink/lmh6559.pdf

69. LM7805D–XX–AR Datasheet (PDF) – TAITRON Components Incorporated. – [Электронный ресурс]. – Режим доступа: http://www.alldatasheet.com/datasheet–pdf/pdf/237921/TAITRON/LM7805D–XX–AR.html

70. LM79XX Series 3–Terminal Negative Regulators (Rev. C). – [Электронный ресурс]. – Режим доступа: http://www.ti.com.cn/cn/lit/ds/symlink/lm7915.pdf

71. Квадротех. – [Электронный ресурс]. – Режим доступа: http://www.kvadrotech.ru/catalog/p2.htm

72. ГОСТ 17333–80. Приборы фотоэлектронные. Методы измерения спектральной чувствительности фотокатодов. – Взамен ГОСТ 17333–71; введ. 1981–07–01. – М.: Изд–во стандартов, 2001. – 7с.

73. ГОСТ 7721–89. Источники света для измерений цвета. Типы. Технические требования. Маркировка. – Взамен ГОСТ 7721–76; введ. 1990–07–01. – М.: Изд–во стандартов, 1989. – 19с.

74. ИМО–2Н Измеритель средней мощности и энергии лазерного излучения. – [Электронный ресурс]. – Режим доступа: http://booktech.ru/passports/pribory/imo–2n–izmeritel–sredney–moshchnosti–i–energii–lazernogo–izlucheniya.html

75. Приемники и детекторы излучений. – [Электронный ресурс]. – Режим доступа: www.radioliga.com/Books/Priemniki_i_detektory_izluchenij_2012.pdf

76. Спектрофотометр сф–26 – ELECTRONIX.ru. – [Электронный ресурс]. – Режим доступа: http://electronix.ru/forum/index.php?act=Attach&type=post&id=32147

77. Ишанин, Г.Г. Источники и приемники, ч. 1: учебно–методическое пособие для вузов / Г.Г Ишанин, Н.К. Мальцева, А.В. Рождественский и др.­ СПб: СПбГУ ИТМО, 2010, ­ 62с.

Приложение А

Таблица А.1 – Перечень элементов схемы электрической принципиальной лазерного модуля
