Основными направлениями использования патентной информации являются:
- прогнозирование тенденций развития научных направлений, объектов технических и технологических процессов;
оценка технического уровня разработки путем их сопоставления с последними запатентованными объектами;
проверка патентной чистоты данных разработок и возможности их патентования за рубежом.
Поиск проводится по фондам патентной, научно-технической и другой литературы.
Известен трактор с бульдозерным оборудованием, включающим самоходное шасси, на котором установлены толкающие брусья с отвалом, которые перемещают грунт и другой какой-либо материал путем срезания и сгребания, например в сельском хозяйстве при закладке силоса, при раскорчевке пней, при прокладке траншей, дорог и т.д.
Однако бульдозерное оборудование трактора имеет существенный недостаток: отвал перемещает грунт или другой какой-либо материал впереди себя и не может произвести захват грунта, или материала, или отходов производства порционно и переместить на значительное расстояние (см. Руководство по эксплуатации. Трактор Т-4АП2 с оборудованием бульдозерным ОБ ТМП-4, издательство ОАО "Алтайский трактор").
Известен трактор модели ТВ-500 серии А в агрегате с фронтальным погрузчиком и экскаваторным оборудованием (см. Промышленные трактора США. М.: изд-ва ЦНТИ, Тракторосельхозмаш, 1970 г.).
Недостатком вышеупомянутой модели является то, что оборудование фронтального погрузчика не может производить прокладку траншей, раскорчевку пней и т. д., а производит только погрузку разрыхленных грунтов и других материалов в специальные транспортные машины.
Наиболее близким по технической сущности к предлагаемой машине является тракторный бульдозер с челюстным захватом, включающий самоходное шасси, например, гусеничного или колесного трактора, бульдозерное оборудование с толкающими брусьями и отвалом, снабженным в верхней части кронштейнами и валом, на концах которого закреплены рычаги поворота челюстного захвата, приводимые в действие гидроцилиндром, кабину оператора по SU 1040054 А, Е 02 F 3/76, 07.09.1983, всего 3 с.
Недостатком этого бульдозерного оборудования является невозможность производить прокладку траншей и т.д.
Задачей изобретения RU 2206669, Е02F3/76, является повышение производительности машины в связи с сокращением переместительных операций.
Поставленная задача достигается тем, что бульдозерное оборудование трактора снабжено в верхней части отвала поворотным челюстным захватом, который в нужное время при накоплении значительного количества грунта или другого какого-либо материала на отвале поворачивается и отсекает порцию грунта, силоса или строительных материалов на отвале. Отвал с челюстным захватом и грунтом приподнимаются толкающими брусьями, и грунт транспортируется в места для выполнения производственных работ.
На рисунке 1.4. изображен тракторный бульдозер с челюстным захватом, вид сбоку; на рисунке 1.5. - вид по А на фиг.1; на рисунке 1.6. - транспортный бульдозер с челюстным захватом в транспортном положении.
Тракторный бульдозер с челюстным захватом включает самоходное шасси 1, например, гусеничного или колесного трактора, бульдозерное оборудование 2 с челюстным захватом 3, кабину 4.

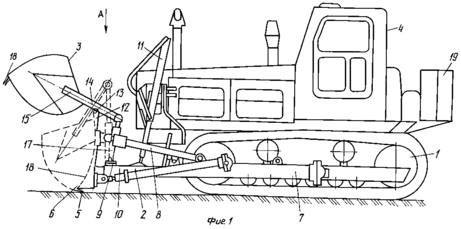

Рисунок 1.4.
Бульдозерное оборудование состоит из отвала 5 с ножом 6, закрепленных на толкающих брусьях 7 с помощью шарниров нижних и верхних растяжек 8 с винтовыми муфтами для регулирования наклона отвала. Толкающие брусья соединены поперечной балкой 9 в передней части и образуют раму 10, которая имеет гидроцилиндр поворота 11. Отвал в верхней части снабжен кронштейнами 12, на которых крепятся подшипники 13. В подшипниках вмонтирован вал 14, на концах и в средней части которого закреплены рычаги 15 поворота челюстного захвата 3 и вала 14 рычагом 16, приводимым в действие гицроцилиндром 17, закрепленным на поперечной балке 9 рамы 10.

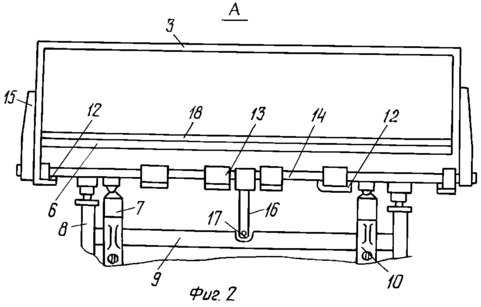

Рисунок 1.5.
В нижней части челюстной захват снабжен ножом 18. Не исключается установка ножей отвала и челюстного захвата вильчатого типа. С целью уравновешивания трактора и исключения его галопирования при движении, когда отвал и челюстной захват заполнен грунтом, строительными материалами и силосом и т. д., трактор снабжен противовесом.

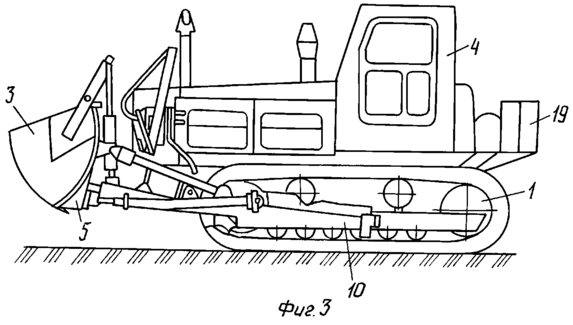

Рисунок 1.6.
Тракторный бульдозер с челюстным захватом работает в режиме срезания грунта или другого какого-либо материала, тогда челюстной захват находится в крайнем верхнем положении, а когда в транспортном положении - тогда челюстной захват находится в крайнем нижнем положении, его нож перекрывается с ножом отвала и между челюстным захватом и отвалом находится какой-либо материал, предназначенный для транспортировки.
Известен бульдозер SU 724646, выбранный в качестве прототипа, включающий базовую машину, навесное оборудование, состоящее из основного и впереди него расположенного дополнительного отвалов, толкающих брусьев основного и дополнительного отвалов и гидросистему, с устройствами управления и гидроприводами.
Известный бульдозер имеет ряд недостатков. При копании грунта при независимом управлении отвалами конструкция не исключает взаимовлияния основного и дополнительного отвалов. Так, в процессе резания грунта дополнительным отвалом, например малосвязных грунтов, когда результирующая сил сопротивления, приложенных к нему, направлена навстречу вниз, этот отвал будет самозаглубляться, а вместе с ним и основной отвал. При работе на плотных грунтах по той же причине будут наблюдаться потери грунта из призмы перед основным отвалом, т. к. суммарная реакция на дополнительный отвал направлена навстречу вверх.
Целью является упрощение работы оператора и повышение производительности бульдозера.
Для того чтобы исключить воздействие дополнительного отвала на основной при копании, например, малосвязных грунтов и потери грунта из призмы перед основным отвалом при копании плотных грунтов, в предлагаемом бульдозере, включающем базовую машину, навесное оборудование, состоящее из основного и впереди него расположенного дополнительного отвалов, толкающих брусьев основного и дополнительного отвалов, и гидросистему с устройствами управления и гидроприводами, толкающие брусья дополнительного отвала выполнены в виде H-образной рамы, шарнирно соединенной с рамой базовой машины и гидроприводом дополнительного отвала.
Для того чтобы упростить работу оператора и повысить производительность бульдозера путем обеспечения автоматического управления отвалами, устройство управления выполнено в виде трехпозиционного гидрораспределителя, соединенного гидромагистралями с гидроцилиндрами распределителей гидроприводов отвалов и гидромагистралями, имеющими клапаны, с гидроприводами отвалов, а магистраль, соединяющая трехпозиционный гидрораспределитель с гидроцилиндром распределителя гидропривода дополнительного отвала, может иметь регулируемый дроссель.

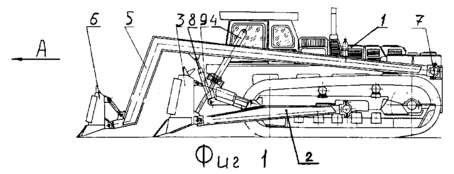

На Рисунке 1.7. изображен бульдозер, вид сбоку:
Рисунок 1.7.
Бульдозер содержит базовую машину 1, толкающие брусья 2 основного отвала 3 с гидроприводом 4, H-образную раму 5 с дополнительным отвалом 6, соединенную шарнирами 7 с базовой машиной 1 и шарнирами 8 с гидроприводом 9 дополнительного отвала. Гидросистема бульдозера включает гидробак 10, гидронасос 11, перепускной клапан 12, трехпозиционный гидрораспределитель 13, соединенный гидромагистралями 14, 15 с гидроцилиндрами 16, 17 распределителей 18,19 гидроприводов отвалов 4 и 9 и напорной гидромагистралью 20 с распределителями 18 и 19. Гидромагистраль 15 содержит регулируемый дроссель 24. Логические клапаны 22, 23 соединены магистралями 25 с распределителями 18, 19, а последние соединены с баком 10 сливной магистралью 26 через фильтр 27.
Изобретение, описываемое в авторском свидетельстве SU 899775 «Бульдозерное оборудование» относится к строительно-дорожным машинам типа бульдозеров и предназначено для подъёма и удаления различных предметов с места выполнения работ.
Бульдозерное оборудование снабжено шарнирно соединенной с верхней частью отвала траверсой, имеющей жестко связанные между собой коромысла и рычаг, при этом коромысла одними концами шарнирно соединены с передней челюстью, которая посредством дополнительных гидроцилиндров связана с другими концами коромысел, а гидроцилиндр поворота челюсти соединён с рычагом.
Недостатком его является ограниченная область захвата челюстью предметов, расположенных перед отвалом, вследствие круговой траектории
перемещения челюсти, что ведёт к сужению эксплутационных возможностей.
1-отвал; 2- нож; 3-брусья; 4-раскосы; 5-челюсть; 6,8,10,11,14-шарнир; 7-гидроцилиндр; 9-коромысло; 13-рычаг; 16-дополнительный нож; 17-выступ; 18-предмет.

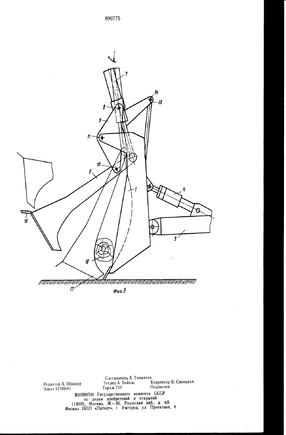

Рисунок 1.8. Схема изобретения
Изобретение, описываемое в авторском свидетельстве SU 972011 «Бульдозерное оборудование» относится к машинам бульдозерного типа и предназначено для выполнения подготовительных, землеройно-транспортных и планировочных работ и предназначено для подъёма и удаления различных предметов с места выполнения работ.
Оборудование состоит из отвала, челюсти, ножа. Нож передней челюсти выполнен из секций имеющих верхние проушины и расположенных одна за другой каждая из секций одним концом закреплена на соответствующей боковине, а передняя челюсть снабжена гидроцилиндром раздвижения боковин и закрепленными на одной из боковин, и пропущенными через другую
горизонтальными штангами, первой из которых передняя челюсть соединена с кронштейнами отвала, а второй с гидроцилиндром ее поворота, при этом третья горизонтальная штанга пропущена через проушины секций ножа передней челюсти. Горизонтальные штанги имеют за крепленные на свободных концах ограничительные упоры.
Недостатком оборудования является малая эффективность при разработке выступающим ножом грунтов различной прочности.
1-брус; 2-отвал; 3-челюсть; 5,6-секции ножа; 7,8,12-штанги; 9,10,11-проушины; 13,14-гидроцилиндры; 15-нож отвала; 16-упоры.
Рисунок 1.9. Схема конструкции по патенту
Изобретение, описываемое в авторском свидетельстве SU 1040054 «Бульдозерное оборудование» относится к строительно-дорожным машинам, а именно к землеройным машинам типа бульдозеров и предназначено для захвата и удаления различных предметов с места выполнения работ.
Бульдозерного оборудования состоит из шарнирно соединённой передней челюсти с кронштейнами отвала выполнено из гильзы, к которой прикреплены боковые стенки челюсти, и из смонтированной на кронштейнах отвала и пропущенной через гильзу поворотной балки, связанной с гидроцилиндрами управления, при этом гильза, установлена на поворотной балке с возможностью продольного перемещения и фиксации, а кронштейны установлены на верхних частях торцевых сторон отвала.
Недостатком этого бульдозерного оборудования является невозможность проводить работы (отрывка траншей, захват и перемещение грузов и ДР.) вблизи зданий, у тротуаров и в других труднодоступных местах в связи с фиксированным положением передней челюсти в середине отвала, т.е. данное оборудование обладает суженными технологическими возможностями.
1-брус; 2-отвал; 3-основной нож; 4,17-кронштейн; 5-челюсть; 6-боковая стенка; 7,8-дополнительные ножи; 9-гильза; 10-балка; 11-рычаги; 12,14-штыри; 13-гидроцилиндр; 15-отверстия; 16-ось; 18-болт.

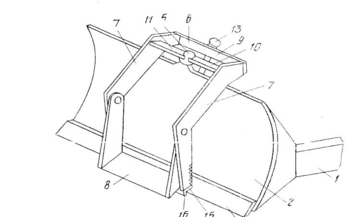

Рисунок 1.10. Схема конструкции по патенту
Изобретение, описываемое в авторском свидетельстве SU 1051175 «Бульдозерное оборудование» относится к строительно-дорожным машинам, в частности к землеройным машинам типа бульдозеров и предназначено для захвата и удаления различных предметов с места выполнения работ.
Бульдозерное оборудование состоит из отвала и передней челюсти. Передняя челюсть соединена с кронштейном посредствам закрепленной на последнем сферической головки и прикрепленной к боковым стенкам челюсти поперечной балки со сферическим гнездом, в котором размешена сферическая головка, а нижние концы боковых стенок связаны между собой посредством поперечины с расположенным под дополнительным ножом с возможностью взаимодействия с режущей кромкой основного ножа продольным выступом.
Недостатком известного бульдозерного оборудования является малая надежность работы при захвате передней челюстью, длинномерных грузов с изменяющимся по длине диаметром, так как соприкосновение захватной части челюсти с грузом происходит в одной точке, а это не обеспечивает необходимой фиксации груза в поднятом состоянии и может вызвать его выпадение при движении машины.

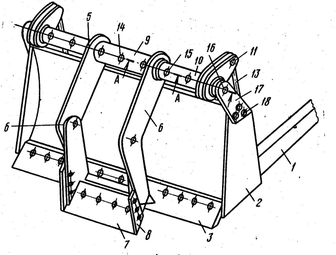

1-брус; 2-отвал; 3-основной нож; 4,12-кронштейн; 5,13-сферическая головка; 6-челюсть; 7-боковая стенка; 8-дополнительные ножи; 9,10-балка; 11-сферическое гнездо; 12,14-штыри; 14-гидроцилиндр; 15-поперечина; 16-выступ.
