Оглавление
Введение…………………………………………………………………………..4
Раздел 1. Обзорно технологический……………………………………………6
1.1. Состояние вопроса и задачи проектирования……………………………..6
1.2. Анализ патентно-технической литературы………………………………11
1.3. Выбор направления разработки…………………………………………….23
Раздел 2. Конструкторский……………………………………………………..26
2.1. Расчет сил сопротивления грунта резанию и копанию отвалом бульдозера (за Н.Г. Домбровским)………………………………………………………27
2.2. Расчет сил сопротивления грунта простым ножом при прямом блокированным резании (по Ю.А. Ветрову)……………………………….32
2.3.Тяговый расчет модернизированного бульдозера…………………………39
2.4. Расчет производительности бульдозера………………………………….45
2.5. Расчет системы управления рабочим оборудованием……………………48
2.6 Статический расчет…………………………………………………………..51
2.7. Расчет устойчивости модернизированного бульдозера…………………52
2.8. Расчет толкающей рамы…………………………………………………...54
2.9.Расчет сварного шва на проушине крепления гидроцилиндра………....58
2.10. Расчет проушины………………………………………………………….59
2.11. Расчет гидросистемы модернизируемого бульдозера…………………59
Раздел 3. Технология машиностроения………………………………………..67
3.1 Описание конструкции и назначение детали………………………………67
3.2 Выбор типа производства…………………………………………………..67
3.3 Выбор оборудования……………………………………………………….69
3.4 Маршрут обработки детали по операциям…………………………………70
3.5. Расчет режимов резания…………………………………………………….75
Раздел 4. Техническое обслуживание и ремонт……………………………….96
4.1. Назначение и роль эксплуатации…………………………………………..96
4.2. Виды и периодичность ТОиР машины……………………………………..101
4.3. Применяемые масла и смазки для бульдозера……………………………..109
Раздел 5. Безопасность и экологичность………………………………………111
5. Безопасность и экологичность при эксплуатации и обслуживании проектируемого бульдозера………………………………………………111
5.1. Анализ безопасности и экологичности проектируемого бульдозера….123
5.2. Мероприятия по устранению опасных и снижению вредных факторов при эксплуатации бульдозера…………………………………………………..Error: Reference source not found
5.3. Мероприятия и технические средства по охране окружающей среды…120
5.4.Мероприятия и средства по предупреждению ЧС и ликвидации их последствий………………………………………………………………….121
5.5. Схема и расчет обзорности рабочей площадки…………………………..125
5.6. Пассивная и активная виброизоляция сиденья бульдозера…………….122
5.7. Цветовое оформление машины……………………………………………Error: Reference source not found
Раздел 6. Экономический……………………………………………………….128
6. Технико-экономический расчет бульдозера с выступающим ножом и винтовым интенсификатором………………………………………………128
6.1. Сущность предлагаемого мероприятия…………………………………...128
6.2. Выбор базисного варианта базовой техники……………………………..128
6.3. Выявление конструктивно-эксплуатационных особенностей новой техники………………………………………………………………………129
6.5. Определение капитальных вложений……………………………………..130
6.6. Определение годовой эксплуатационной производительности…………130
6.7. Определение удельных капитальных вложений…………………………132
6.8. Определение годовых текущих издержек потребителя………………….132
6.9. Определение годового экономического эффекта………………………...136
6.10. Срок окупаемости капитальных вложений……………………………...137
6.11. Рентабельность…………………………………………………………….137
Список используемой литературы……………………………………………140
Введение
Основу автопарка землеройных машин в строительном производстве и горнодобывающей промышленности представляют бульдозеры. На них придется больше 40% всех объемов земляных работ в стране и до 90% вскрышных работ горнорудной промышленности.
Бульдозеры послойно разрабатывают и перемещают не мерзлые грунты , , и частично группы (по классификации ЕНиРГосстроя) без предыдущего рыхления, , , групп и мерзлые группы - групп - с предыдущим взрыхлением. Установка на бульдозере заднего рыхлительного оборудования позволяет эффективно разрабатывать крепкие скальные группы, характеризуемый скоростью прохождения звуковой волны до 3 км/ч и мерзлые низкотемпературные группы ( до - 15…25 (С), в том числе в условиях зон холодного климата. Экономически выгодная дальность перемещения грунта бульдозером представляет 15...70 м в зависимости от мощности трактора, достигая 150 м при работе наиболее тяжелых машин в горнодобывающей промышленности.
Бульдозеры и бульдозеры с рыхлителями занимают доминирующее положение при строительстве земляных сооружений, оборудования выемок, возведения насыпей, планирования площадок, разработке и засыпанию канав и котлованов, планировании площадок от растительности и дорог от снега, применяются при загрузке скреперов и на рыхлительных работах. Их широкому распространению способствуют высокая производительность, универсальность, маневренность, мобильность, автономность, простота конструкции рабочего оборудования, надежность в эксплуатации. Бульдозеры и бульдозеры с рыхлителями принято классифицировать по номинальному тяговому усилию и ходовым системам базовых тракторов, назначению, конструктивными особенностями навесного оборудования.
Основным классификационным параметром, связанным с массой трактора и непосредственно определяющим другие технико-экономические показатели бульдозеров с рыхлителями, является номинальное тяговое усилие, по которому различают, : бульдозеры очень легкие(малогабаритные) - номинальное тяговое усилие до 25 кН, легкие – 25...135 кН, средние – 135...200кН, тяжелые - 200…350кН и сверхтяжелые - более 350кН.
Гидрофикация поднятия-опускания, перекоса, наклона, поворота в плане отвалов бульдозеров, обеспечивает максимальное приспособление рабочих органов к условиям выполняемой работы, которая существенно повышает эффективность машин. Этому же способствует улучшение параметров рабочих органов и оборудования, а также автоматизация управления машинами.
В последнее время с целью облегчения эксплуатации и удешевлению производства широко используют единственные, конструктивно подобные решения навесного оборудования во всех типоразмерных рядах бульдозеров.
Технологичность, ремонтопригодность, снижение потерь времени на техническое обслуживание являются основными факторами создания новых конструкций.
Раздел 1. Обзорно технологический
1.1. Состояние вопроса и задачи проектирования
1.1.1. Обзорная информация и выбор бульдозерно-погрузочного оборудования
Бульдозер - самоходная, землеройно-транспортная машина, предназначенная для послойного копания, планирования и перемещения грунта на расстояние до 300 метров
Основные работы бульдозерами - это возведение насыпей, разработка грунта, оборудования водоотводных канав, то есть работы, непосредственно связанные с оборудованием земляного сооружения. Для таких работ используют парк землеройных, землеройно-транспортных и уплотняющих машин, к основным из которых относятся бульдозеры, скреперы, экскаваторы, грейдеры, катки.
Отделочные работы содержат в себе планирование поверхности сооружения, среза лестницы на откосах, обеспечение заданных поперечных уклонов. На таких работах используют бульдозеры, скреперы, грейдеры.
Бульдозеры классифицируют по назначению, типу ходовой части, конструкции рабочего оборудования, форме и назначению рабочего органа, типу привода рабочего оборудования, тяговому классу базовой машины(мощности двигателя) :
По назначению различают бульдозеры общего назначения и специальные;
По типу ходовой части выпускают гусеничные и колесные бульдозеры;
По конструкции рабочего оборудования делятся на универсальные, с невозвратным отвалом, поворотным отвалом в плане;
По форме рабочего органа различают прямые, полусферические, сферические отвалы;
По типу привода рабочего оборудования известны бульдозеры с гидравлическим и канатно-блочным управлением;
По тяговому классу различают бульдозеры следующих видов : малогабаритное (класса до 0,9, мощностью 18,5...37 кВт), легкие (классов 1,4...4, мощностью 37...96 кВт), средние (классов 6...15, мощностью 103... 154 кВт), тяжелые (классов 25...35, мощностью 220 ...405 кВт), сверхтяжелые(классов 50... 100, мощностью 510 ...880 кВт).
Бульдозерное оборудование устанавливают на базовом тракторе (рисунок 1.1). В качестве базовой машины может быть использован колесный трактор, тягач или специальное шасси.

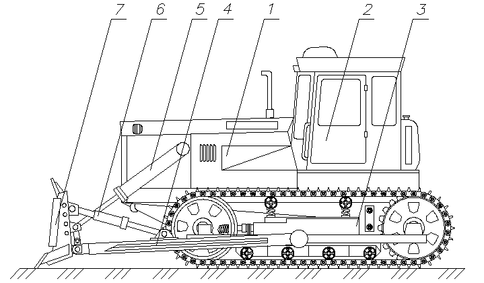

1 – базовая машина; 2 - кабина управления; 3 - гусеничный движок; 4 - брус, который толкает; 5 - гидроцилиндр поднятия-опускания рабочего оборудования; 6 - винтовой раскос поперечного наклона бульдозерного оборудования; 7 - отвал бульдозера
Рисунок 1.1. Бульдозер на гусеничном ходу
Кабину управления размещают преимущественно в заданей (у тракторов типа «Беларусь», Д7-75, Т-4АП2, Т-130М, Т-180Г) или в средней (трактор ДЭТ-250М) части, а также перед машиной со стороны бульдозерного оборудования (трактор Т- 330).
К раме гусеничного хода приварены шарниры, на которые установленны толкающие брусья прямоугольного сечения. На другом конце брусьев предусмотрены универсальные шарниры, по средствам которых крепится бульдозерный отвал.
Для сохранения определенного положения отвала и резание грунта с минимальными расходами мощности отвал содержится гидрораскосами с помощью которых отвал перекашивается в поперечной плоскости.
Трактор Т- 330 - марка тяжелого промышленного трактора, который выпускается Чебоксарским заводом промышленных тракторов с 1975 года. Трактор Т- 330 первый имел переднее расположение кабины, которое улучшало машинисту обзор бульдозерного оборудования.
Трактор имеет гидромеханическую трансмиссию, которая осуществляет переключение передач без разрыва крутящего момента. Кабина трактора герметична, оснащена системой вентиляции, отопления и воздуха очищения.
Двигатель трактора дизельный, четырехтактный, 8-ми цилиндровый с воздушным охлаждением. Применение воздушного охлаждения позволило эксплуатировать трактор как при низких температурах внешнего воздуха (до − 45 градусов), так и при повышенных( до +40 градусов).
Гидромеханическая трансмиссия позволяет эффективно использовать мощность двигателя при любой скорости движения трактора, в том числе развивать максимальную тягу в режиме в гору. Коробка передач трактора обеспечивает независимый привод каждой гусеницы с возможностью ее реверсирования, что позволяет выполнять развороты в стесненных условиях.
Управление всеми механизмами трактора полностью дистанционное и частично автоматизировано, то есть все органы управления, расположенные в кабине, не имеют механической связи с исполнительным оборудованием. Это позволяет облегчить труд машиниста.

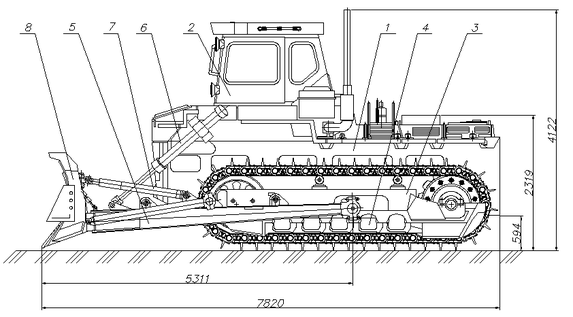

На рисунке 1.2. представлен промышленный трактор Т- 330.
1 – базовая машина; 2 - кабина управления; 3 - гусеничный движитель; 4 - торсионная подвеска; 5 - толкающая рама; 6 - гидроцилиндр поднятия-опускания отвала; 7 - гидрораскос; 8 – отвал
Рисунок 1.2. Промышленный трактор Т- 330
1.1.2. Виды технологических работ выполняемых бульдозерами
Технологический процесс земляных работ состоит из подготовительных, основных и отделочных операций.
Бульдозеры широко применяют практически во всех отраслях: гражданском, промышленном, дорожном, гидротехническом строительстве, лесной промышленности, при добыче полезных ископаемых, в промышленности строительных материалов, в мелиорации и ирригации, городском хозяйстве, металлургической и угольной промышленности, на строительстве нефте - и газопроводов и тому подобное.
Бульдозеры выполняют основные виды работ. Эти машины роют котлованы под фундаменты домов, сооружают насыпи железнодорожных и автомобильных дорог, срезают косогоры и засыпают выемки, делают планирование при переднем и заднем ходе, разравнивают материалы, толкают скреперы в тяжелых грунтовых условиях, погружают грунт или материал в автотранспортные средства и на конвейеры с помощью эстакады, или лотка, разравнивают площадку и зарывают траншеи при строительстве нефте - газопроводов, возводят плотины, дамбы и роют каналы в мелиоративном и гидротехническом строительстве. Бульдозеры могут осуществлять вал деревьев, корчевка пней, среза мелколесья и кустарников в дорожном строительстве и лесном хозяйстве. Широко применяют бульдозеры при добыче полезных ископаемых открытым способом по горному делу как для сбора растительного слоя земли и пустой породы, так и для разработки и транспортировки угля, золотоносных песков, железных руд. Зимой бульдозеры используют для снегоочистки дорог и площадей и снегозадержания в сельском хозяйстве.

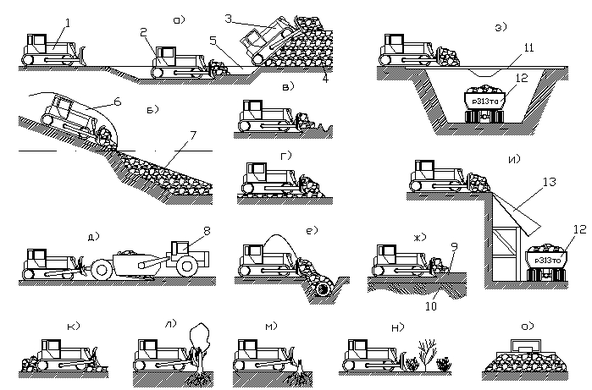

На рисунке 1.3. показаны схемы основных работ, которые выполняются бульдозерами
а — разработка траншей, котлованов, каналов с отсыпанием грунта в кавальеры; б — срезка косогоров и засыпания; в — планирование передним ходом; г — разравнивание при переднем ходе машины; д — толкание скрепера при наполнении ковша грунтом; е — засыпание траншей; ж — снятие плодородного слоя или пустой породы; з — загрузка грунта в автотранспорт из эстакады; и — загрузка материалов в автотранспорт из лотка; к — планирование при заднем ходе машины; л — валка деревьев; м — корчевка пней; н — срезка кустарников и мелколесья; м — снегоочистительные работы; 1 — исходное положение бульдозера; 2 — резание и транспортировка грунта; 3 — бульдозер на насыпи; 4 — насыпь или кавальер; 5 — траншея; 6 -косогор; 7 — гравий; 8 — скрепер; 9 — плодородный слой или пустая порода; 10 — полезные ископаемые или строительные материалы; 11 — эстакада; 12 — автотранспорт; 13 — погрузочный лоток
Рисунок 1.3. Основные виды работ, выполняемые бульдозерами
1.2. Анализ патентно-технической литературы
Для поиска технических решений по модернизации рабочего оборудования бульдозера было проведено патентное исследование, для чего был описан объект исследования, составлены задания на проведение патентного исследования, регламент поиска и справка о результатах поиска.
