В разное время, а также в последние годы для уменьшения непроизводительных затрат топлива на прогрев транспортных силовых установок, в частности силовых установок тепловозов в период их отстоя, выполнен ряд работ по созданию систем прогрева. Уже на первых отечественных тепловозах устанавливали специальные системы прогрева, в основном на базе водогрейных котлов, работающих на жидком топливе [14]. Однако, из-за сложности, недостаточной надежности и эффективности применявшихся водогрейных котлов, а также сравнительно низкой стоимости дизельного топлива в то время от специальных систем прогрева отказались.
Развитие тепловозной тяги в районах Крайнего Севера, Сибири и Дальнего Востока, а также значительный рост цен на дизельное топливо заставили спустя десятилетия вернуться к созданию тепловозных систем прогрева, но на более высоком техническом уровне.
В соответствии с современными требованиями [9] система прогрева должна обеспечивать в зимних условиях эксплуатации тепловозов длительное поддержание, с минимальными энергетическими затратами, оптимальной температуры теплоносителей в системах силовой установки при неработающем дизеле как при отстое, так и в движении при отключении от тяги части секций локомотива.
Поставленную задачу можно решать с различной полнотой и эффективностью многими способами. Классификация систем прогрева силовых установок тепловозов построена на основе их конструктивно-функциональных признаков [9].
Все существующие и перспективные системы прогрева разделяются на бортовые и стационарные.
Бортовые системы монтируются непосредственно на одной или нескольких секциях тепловоза и являются автономными по отношению к стационарным источникам энергии, что, несомненно, является их преимуществом.
Стационарные системы прогрева базируются на достаточно мощных котельных установках или электрических подстанциях, которые могут обеспечить прогрев силовых установок одновременно нескольких тепловозов. Недостатком стационарных систем прогрева является необходимость выделения специальных путей отстоя тепловозов, строительство теплоподготовительных пунктов, раздаточных колонок и т. д. Большинство существующих локомотивных депо стеснены территориально и реализация таких проектов в них затруднительна.
Для прогрева силовой установки, прежде всего необходим источник (генератор) теплоты. В простейшем варианте бортовой системы прогрева им может служить дизель, который при работе тепловоза в режиме холостого хода отдает в виде тепла до 55 % энергии, внесенной с топливом, в охлаждающую воду и масло. Эффективность прогрева силовой установки дизелем существенно зависит от теплотехнического состояния прогреваемых элементов, скоростного режима работы дизеля и параметров окружающей среды.
Система самопрогрева должна поддерживать температуру теплоносителей в системах дизеля на определенном уровне. У тепловозных дизелей этот уровень для охлаждающей воды и масла не должен быть ниже 40–45 °С, что обеспечивает постоянную готовность тепловоза к принятию нагрузки. Поддерживать такую температуру можно двумя способами: либо плавным изменением количества тепла, подаваемого от источника в системы дизеля в зависимости от состояния окружающей среды, либо порционной подачей тепла путем периодического прогрева и соответственно охлаждения силовой установки в заданном температурном интервале.
Для систем прогрева, в которых в качестве источника энергии используется дизель (режим самопрогрева), приемлем только второй способ, поскольку регулировка поступления тепла в прогреваемые системы может быть только ступенчатой, зависящей от устанавливаемого скоростного режима работы. В этом случае процесс прогрева силовой установки делится на последовательные циклы - прогрева и охлаждения.
Необходимое количество тепловой энергии, подводимой в цикле прогрева, зависит от массы прогреваемых элементов, температурного диапазона прогрева, длительности режима и КПД используемого источника тепла. В цикле охлаждения энергия затрачивается только на привод циркуляционных насосов.
Маневровая работа является важной составляющей железнодорожного транспорта. Около 45 % эксплуатационного парка локомотивов занято выполнением маневровой работы, из них 92 % маневровой работы выполняется непосредственно тепловозами. Маневровая работа производится в соответствии с технологическим процессом работы станции и по плану, предусматривающему своевременное формирование и отправление поездов; своевременную подачу вагонов под грузовые операции и их уборку после окончания грузовых операций; рациональное использование всех технических устройств; бесперебойный прием поездов на станцию. Маневровая работа является неотъемлемой частью перевозочного процесса. Она растет одновременно с развитием перевозок, увеличением протяженности сети и числа станций, выполняющих технические и коммерческие операции.
Согласно годовому отчету ОАО «РЖД» общий грузооборот за 2012 год (без учета порожнего пробега вагонов иных собственников) на 6,3 % превысил соответствующий показатель докризисного 2007 года и на 13 % превысил уровень 1992 года. Наибольший прирост грузооборота приходится на железные дороги Сибирского и Дальневосточного Федеральных округов. На указанном полигоне грузооборот на 2012 год увеличился на 5,7 % по сравнению с 2011 годом, а к 2007 году – на 32 %.
Общая же картина изменения грузооборота на территории РФ (с 2007 по 2013 гг.) может быть представлена в виде сравнительного графика.
Как видно из рисунка 1.6, объем грузоперевозок имеет тенденцию к постоянному росту, что говорит о возрастающей потребности в услугах перевозки грузов железнодорожным транспортом, в том числе по перевозке грузов на путях не общего пользования.

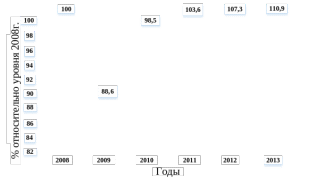

Рисунок 1.6 – Динамика грузооборота транспортного комплекса в 2008–2013 годах, процент относительно уровня 2008 года
В связи с этим необходимо выделить основные задачи, связанные с соответствием паспортных характеристик с режимами работы маневровых тепловозов на различных станциях с различными технологическими процессами и объемами работы, что, в свою очередь, непосредственно влияет на фактический расход топлива дизелем.
Установлено, что при работе разных маневровых тепловозов на одной и той же станции тепловозы с лучшими паспортными характеристиками имели расходы топлива значительно меньше, чем тепловозы, паспортные характеристики которых хуже. Это объясняется несоответствием определенных режимов работы, как в пусковом режиме, так и режиме холостого хода при которых определяются технико-экономические и экологические характеристики маневровых тепловозов.
В настоящее время парк маневровых тепловозов работает в зоне максимальных технологических нагрузок. По данным INFOLine, в настоящее время на железных дорогах России в структуре парка маневровых тепловозов порядка 80 % приходится на тепловозы серий ЧМЭ3 и ТЭМ-2. Износ тепловозов этих серий достигает 90 %. Такое состояние парка объясняется следующим: маневровый тяговый состав серии ЧМЭ3 поставлялся в Россию в период с 1963 по 1991 годы, ТЭМ-2 же производился с 1960 по 1995 годы. При этом нормативный срок службы маневрового тепловоза составляет 32 года.
Критическое старение и неудовлетворительное техническое состояние парка маневровых тепловозов является основным фактором низкой эффективности транспортных предприятий. Однако экономическая ситуация в стране не позволяет в достаточной степени обновлять тяговый подвижной состав. Закупки новых маневровых тепловозов ОАО "РЖД" реализует в объеме, недостаточном для компенсации износа парка: ежегодный объем поставок тепловозов серии ТЭМ18ДМ и ТЭМ7А в 2010–2013 гг. составлял менее 100 единиц. В то же время по расчетам аналитиков INFOLine, только для замещения, выбывающего в связи с моральным и физическим износом необходимо не менее 200 единиц. В 2011 году средняя скорость доставки грузовых отправок по железной дороге составила 247 км/сут, что меньше показателя 2010 года на 9,9 %. В 2012 году средняя скорость доставки грузовых отправок на железной дороге сократилась на 12 % по сравнению с 2011 годом до 241 км/сут.
В настоящее время экономическая ситуация в стране не позволяет в достаточной степени обновлять тяговый подвижной состав, что требует поиска новых подходов и технологий по поддержанию его в работоспособном состоянии. Особую актуальность приобретают вопросы, связанные с поиском методов и средств повышения топливной экономичности дизелей тепловозов.
Сложившаяся ситуация свидетельствует о необходимости поиска новых подходов и технологий на поддержание в работоспособном состоянии парка маневровых тепловозов. В настоящее время особую актуальность приобретают вопросы, связанные с поиском методов и средств повышения энергетической эффективности дизелей тепловозов. Анализ технического состояния маневровых тепловозов свидетельствует о возможном совершенствовании системы запуска и создания устройств повышения технико-экономических показателей и эксплуатационных характеристик.
Маневровая работа выполняется на станциях тепловозами по установленным технологическим процессам и планам формирования поездов. Результаты эксплуатации тепловозов показывает, что среди локомотивов всех родов службы, включая пассажирские, грузовые, маневровые, наименьший среднеэксплуатационный КПД имеют маневровые тепловозы. Это объясняется тем, что специфика работы этих тепловозов отличается большой неравномерностью нагрузок их силовых установок в течение всего времени суток – от длительного простоя в ожидании работы до максимальной нагрузки. Причем, работа на холостом ходу и малых нагрузках, когда эффективный КПД дизеля мал, значительно превосходит по времени работу на полной мощности. Поэтому общие эксплуатационные затраты на содержание этих тепловозов, включая расходы на дизельное топливо, достаточно велики.
Учитывая долгосрочные тенденции развития рынка энергоресурсов и необходимость обеспечения возрастающих объемов перевозок, для железнодорожных предприятий становиться актуальной задача, связанная с повышение эксплуатационных и технических характеристик маневровых тепловозов, в частности уменьшение расхода топлива за счет исключения холостого хода.
В работе представлены данные о возможности уменьшения расхода дизельного топлива (глушение дизельного двигателя) при длительных остановках. Расход дизельного топлива за один пуск (для тепловоза ЧМЭ-3) в среднем составляет 1,23 кг, что равно расходу при работе дизеля на холостом ходу в течение 7,38 минут. При стоянке тепловоза в заглушенном состоянии в течение 30 минут экономия дизельного топлива составляет 37,7 % от расхода на холостом ходу, а при стоянке тепловоза в заглушенном состоянии в течение одного часа экономия дизельного топлива составляет при одном запуске 87,7 % от расхода на холостом ходу. Доказано, что при стоянках менее 7,4 мин. (~10 мин.) тепловоз глушить невыгодно.
Уральским отделением ЦНИИ МПС были выполнены испытания тепловозов в различных условиях эксплуатации, которые оценили изменение параметров их энергетической цепи при выполнении маневровых передвижений, режимы работы, интенсивность использования. Полученные данные позволили сделать следующие выводы: для всех условий эксплуатации маневровых тепловозов характерна продолжительная работа силовой установки при небольшой нагрузке и на холостом ходу. Количество и продолжительность полурейсов при выполнении маневров предопределяют работу дизелей на неустановившихся режимах и холостом ходу, составляющем 45–75 % всего времени работы. Среднеэксплуатационный удельный расход топлива определяет удельный расход топлива на промежуточных (в диапазоне от 30 до 75 % номинальной мощности тепловоза) и неустановившихся режимах работы. Аналогичные данные приводятся в работе: маневровые тепловозы наибольшее время (67 %) работают на холостом ходу и до 30 % времени - на переходных и частичных режимах. Это объясняется особенностью режимов работы: транспортные операции производятся на небольших участках пути, насыщенных стрелочными переводами и кривыми, в условиях частой смены направления, при различных скоростях движения и большом числе остановок.
В работе приводятся следующие данные: основное время работы дизеля составляет режим холостого хода, доля его составляет примерно 75 %, время работы дизеля под нагрузкой находится в пределах 25–36 %. В некоторых случаях при выполнении хозяйственной работы время работы дизеля на холостом ходу составляет 96 % от общего времени работы (рисунок 1.7), доля расхода топлива при этом до 84 % (рисунок 1.8).
Однако не всё время нахождения тепловоза в режиме холостого хода может быть рассмотрено с точки зрения возможности глушения дизельного двигателя с целью экономии топлива. Это объясняется следующим: во-первых, спецификой работы тепловоза, характеризующейся следующими основными особенностями: длительной работой на холостом ходу в режиме прогрева и поддержания рабочей температуры теплоносителей при изменении температуры наружного воздуха, во-вторых, большим относительным

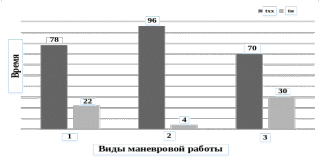

Рисунок 1.7 – Время работы дизельного двигателя в режиме холостого хода txx под нагрузкой tн по видам маневровой работы: 1 – вывозная (с грузовыми составами); 2 – хозяйственная; 3 – маневровая (вытяжка)

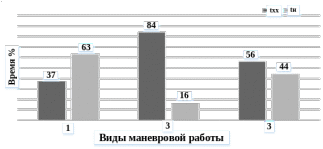

Рисунок 1.8 – Расход топлива дизельного двигателя в режиме холостого хода txx под нагрузкой tн по видам маневровой работы: 1 – вывозная (с грузовыми составами); 2 – хозяйственная; 3 – маневровая (вытяжка)
временем работы дизеля на переходных режимах. Количество запланированных остановок с глушением дизеля зависит от ряда факторов, в том числе от режима работы, плана формирования, времени года и т.д. В работе приводятся следующие данные: во время эксплуатации маневровых тепловозов (при температуре наружного воздуха 0 °С и выше) возможно глушение дизельного двигателя с целью сокращения работы на холостом ходу в среднем от 50 до 100 часов в месяц с одной единицы подвижного состава (время стоянки тепловоза свыше 10 минут).
