При сопряжении перегородок со стенами или между собой швы тщательно проконопачиваются и заделывают раствором. Зазор между потолком и перегородкой 10-15 мм законопачивают просмоленной паклей с обеих сторон, заделывают раствором на глубину 20-30 мм для обеспечения звукоизоляции от воздушного и материально переносимого шума.
Рисунок 1.15 Крепление перегородки к ж/б перекрытию
Рисунок 1.16 Крепление перегородки к стене
Узлы перегородок из ГВЛ приведены на рисунках 1.17, 1.18.

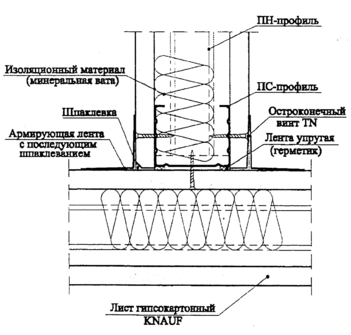

Рисунок 1.15 Стык перегородок

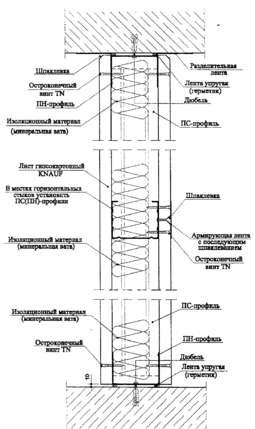

Рисунок 1.16 Вертикальное сечение
1.2.8 Лестницы
Лестницы устанавливаются сварные по металлическим косоурам (швеллер №16П) с железобетонными ступенями. Для повышения предела огнестой-кости стальных конструкций применена огнезащитная вспучивающаяся краска на органической основе (ВД-АК-121).

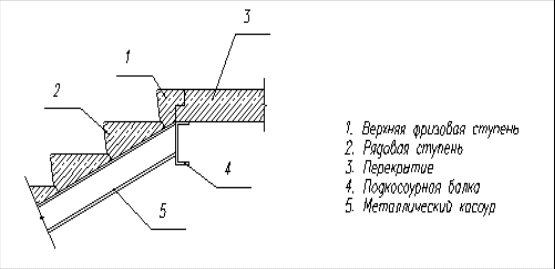

Рисунок 1.17 Узел проектируемой лестницы

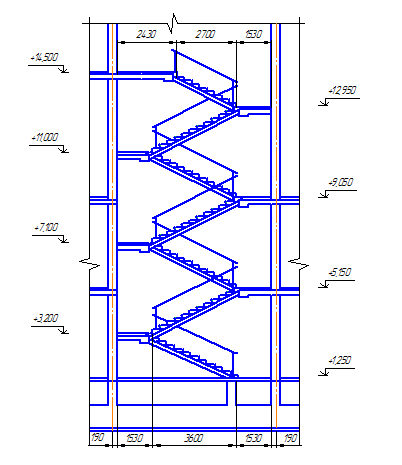

Рисунок 1.18 Разрез по лестнице в осях 4-5
1.2.9 Крыша
Крыши, предназначены для защиты зданий от атмосферных воздействий (дождь, снег, ветер, солнце), имеют несущую и ограждающие части. Ограждающая часть должна быть водонепроницаемой, стойкой против атмосферных и химических воздействий.
План кровли представлен на рисунке 1.19

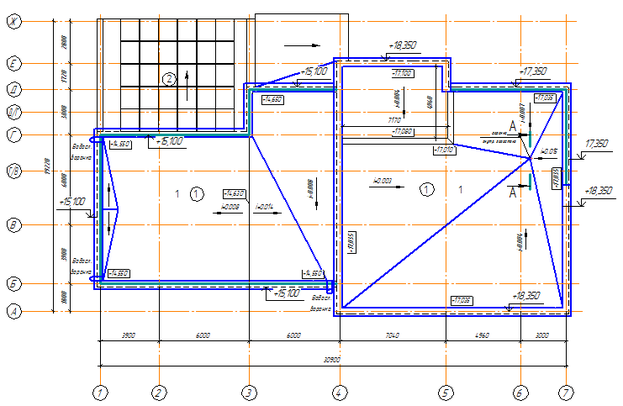

. Рисунок 1.19 План кровли
1.2.9.1. Кровля и система водоотвода
В проектируемом здании кровля плоская рулонная с внутренним водосливом. Уклон кровли небольшой 2,5%. Внутренний организованный водосток состоит из водоприемной воронки, стояка, отводной трубы и выпуска. При внутреннем водоотводе трубы располагаются внутри здания, обычно в отдалении от наружных стен. Кровельное покрытие имеет уклоны к водоприемным воронкам. Водоприемные воронки располагают равномерно по площади кровли на пониженных участках на расстоянии не менее 500 мм от парапетов и других выступающих частей зданий.
Фрагменты кровли представлены на рисунке 1.20.

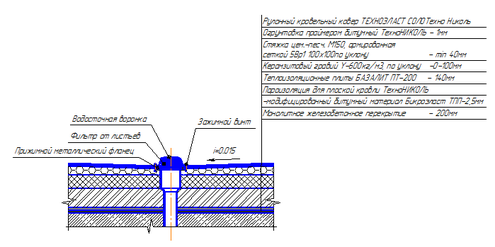

Рисунок 1.20 Фрагмент кровли с водосливом
1.2.10 Отделка интерьеров помещений
Полы и внутренняя отделка помещений сооружения запроектирована согласно функционального назначения помещений с использованием современных высококачественных материалов.
Стены в помещениях общественного и служебного назначения: входном вестибюле, оперрационном зале, зале ожидания, комнате отдыха персонала, помещениях касс, дежурного, а так же в лестницах, коридорах и холлах - отделываются декоративным штукатурным покрытием с последующей окраской акриловой краской. Низ стен помещений вестибюлей, операционного зала, коридоров и холлов облицовывается керамогранитной плиткой на высоту 1, 2 метра. Стены в технических помещениях: в вентиляционных, серверной и кроссовой - окрашиваются алкидной эмалью. В санузлах, душевой и гардеробной стены оклеиваются глазурованными керамическими плитками на всю высоту.
Потолки в отделке помещений применены трёх типов. Подвесные потолки Armstrong запроектированы во всех помещениях 3 этажа, кроме помещений служебного санузла и уборочного инвентаря, а так же в помещениях для пассажиров на 1 этаже: санузлах женском, мужском и для инвалидов, тамбуре главного входа, вестибюле и в помещении дежурного по АСОКУПЕ.
Подшивные потолки из листов ГВЛ с последующей грунтовкой и окраской латексными красками запроектированы:
- на 1 этаже в помещениях служебных тамбуров, служебного санузла, служебного коридора;
- на 2 этаже в помещении служебного коридора, помещении зала ожидания с буфетом;
- на 3 этаже в помещениях уборочного инвентаря и служебного санузла. кроссовой.
Третий тип отделки потолков помещений проектируемого объекта – шпаклевка железобетонных плит перепрытия с последующей окраской их латексной краской по грунтовке. Таким образом отделаны потолки в тамбурах служебных входов, лестничной клетке, в помещениях душевой, уборочного инвентаря и хранения механизмов на 1 этаж и на 2 этаже в помещениях электрощитовой, венткамер, теплового пункта, уборочного инвентаря, служебного санузла, серверной и подсобном помещении буфета.
1.2.11 Генеральный план
Генеральный план выполнен в соответствии с требованиями экологических, санитарно-гигиенических, противопожарных и других норм строительного проектирования.
Технико-экономические показатели генплана:
площадь застройки –2365,4 м2;
пассажирского здания – 588,5 м2;
площадь дорожного покрытия – 2115,6 м2;
площадь озеленения –5852,1 м2.
1.2.12 Технико-экономические показатели объёмно-планировочного решения здания
Оценку экономичности планировки здания производим по основным показателям: площади застройки, вспомогательной и общей площади, строительному объёму и относительным показателям.
Показатели, по которым ведется оценка объемно-планировочного решения здания, приведены в таблице 1.13.
Таблица 1.13 – Технико-экономические показатели объемно – планирово -чного решения здания
| Наименование показателей | Значение показателей по проекту | Единицы измерения |
| Площадь застройки | 2365,4 | м2 |
| Площадь общая здания | 1855,5 | м2 |
| В т.ч.площадь 1-го этажа | 588,5 | м2 |
| Площадь 2-го этажа | 588,5 | м2 |
| Площадь 3-го этажа | 588,5 | м2 |
| Площадь полезная | 1166,33 | м2 |
| Площадь расчетная | 787,36 | м2 |
| Строительный объем | 7161,0 | м3 |
| Расчетная вместимость здания | 300 | чел/ч |
| Этажность | 3 | эт |
