Получаем:
Rreq =0,0004*5610+1,6= 3,844 м20С/Вт.
Требуемое сопротивление теплопередаче покрытия Rreq = 3,844 м20С/Вт.
Тогда
м2·°С/Вт.
Сопротивление теплопередаче R0=3,942>Rreq=3,844 м2·°С/Вт.
1.2.5 Полы
Полы в помещениях принимаются в зависимости от назначения помещения. Раздел выполнен согласно [19].
Полы в помещениях 1 этажа выполнены по монолитной плите фундамента, слою пескогравия, толщиной 91-96 см и подстилающему слою бетона класса В 7,5, толщиной 8 см. Утепление полов 1 этажа выполняется пенополисти -рольными плитами М25, толщиной 5см. В помещениях входной группы 1 этажа: вестибюле, помещении дежурного, коридоре и тамбурах главного и служебных входов, а так же в помещении гардеробной – полы покрыты керамогранитными плитами на специальном клею. Полы в туалетах для пассажиров: мужском, женском и для инвалидов, а так же в служебных помещениях с мокрым режимом эксплуатации: служебном санузле, душевой, помещениях уборочного инвентаря и водомерного узла - покрыты керамическими плитками. В комнате персонала полы из коммерческого линолеума. В служебном коридоре и в технических помещениях: помещении хранения механизмов, кроссовой, комплектовочном помещении багажных контейнеров, лестничной клетке и тамбур-шлюзе грузового лифта – полы выполнены из шлифованного бетона класса В 15 с последующим покрытием полимерными красками.
В пассажирских помещениях 2 и 3 этажей: зале ожидания, вестибюле, операционном зале, тамбуре главного входа и на лестничных площадках полы покрыты керамогранитными плитами на специальном клею. В помещении билетных касс, инкассаторской и комнате отдыха кассиров полы покрыты коммерческим линолеумом. В служебных санузлах 1 и 2 этажей, а так же в помещениях уборочного инвентаря, серверной и подсобном помещении буфета полы покрыты керамическими плитками. Полы в электрощитовой, венткамерах и тепловом узле выполнены из шлифованного бетона класса В 15 с последующим покрытием полимерными красками.
Экспликация полов представлена в таблице 1.12.
Таблица 1.12– Экспликация полов
| Наименование помещений | Тип пола | Схема пола | Элементы пола и их толщина (мм) | Площадь, м2 |
| План на отм. +1,250 | ||||
| 1,5,9,18,23,24 | 1 | | 1. Бетон шлифованный марки В15, с покрытием полимерными красками - 20мм 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистерольные ГОСТ 15588-86 марки 25 плотностью 17кг/м3 - 50мм 5. Подстилающий слой из бетона В7,5 - 80мм 6. Пескогравий, уплотненный послойно через 300мм, к-т уплотнения 0,95 - 960 7. Монолитная плита фундамента | 130,12 |
| 2,3,4,6,7,8,11, 12,1716,21 (15,22,13) | 2(2*) | | 1. Плитка керамическая на спец. клею 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистерольные ГОСТ 15588-86 марки 25 плотностью 17кг/м3 - 50мм 5. Подстилающий слой из бетона В7,5 - 80мм 6. Пескогравий, уплотненный послойно через 300мм, к-т уплотнения 0,95 - 960 7. Монолитная плита фундамента | 252,99 (27,16) |
| 10 | 4 | | 1. Линолеум коммерческий на мастике 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистерольные ГОСТ 15588-86 марки 25 плотностью 17кг/м3 - 50мм 5. Подстилающий слой из бетона В7,5 - 80мм 6. Пескогравий, уплотненный послойно через 300мм, к-т уплотнения 0,95 - 960 7. Монолитная плита фундамента | 19,46 |
| План на отм. +5,150 | ||||
| 1,2,4,10 Лестничные площадки (всего) | 5 | | 1. Плитка керамогранитная на спец. клею – 20мм 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистерольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 40мм 5. Железобетонная плита монолитная – 200мм | 218,07 25,80 |
| 3,5,6,7 | 6 | | 1. Плитка керамогранитная на спец. клею – 20мм 2. Гидротекс – 4мм 3. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 4. Пленка полиэтиленовая 5. Плиты пенополистерольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 30мм 6. Железобетонная плита монолитная – 200мм | 29,19 |
| 8,9 | 7 | | 1. Бетон шлифованный марки В15 с покрытием полимерными красками - 20мм 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистерольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 40мм 5. Железобетонная плита монолитная – 200мм | 52,49 |
| План на отм. +9,050 | ||||
| 1,2,12,14 | 5 | | 1. Плитка керамогранитная на спец. клею – 20мм 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистерольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 40мм 5. Железобетонная плита монолитная – 200мм | 213,87 |
| 5,6 | 6 | | 1. Плитка керамогранитная на спец. клею – 20мм 2. Гидротекс – 4мм 3. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 4. Пленка полиэтиленовая 5. Плиты пенополистирольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 30мм 6. Железобетонная плита монолитная – 200мм | 13,15 |
| 9,10,11 | 8 | | 1. Линолеум коммерческий на мастике – 4мм 2. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 3. Пленка полиэтиленовая 4. Плиты пенополистирольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 40мм 5. Железобетонная плита монолитная – 200мм | 19,56 |
| План на отм. +14,530 | ||||
| 1,2,3,4 | 5 | | 1. Плитка керамогранитная на спец. клею – 20мм 2. Гидротекс – 4мм 3. Стяжка из цем.-песчаного р-ра М200 с армированием 5Вр1-200/5 Вр1-200 -40мм 4. Пленка полиэтиленовая 5. Плиты пенополистерольные ГОСТ 15588-86 ПСБ-С50 плотность 36-39кг/м3 – 30мм 6. Железобетонная плита монолитная – 200мм | 189,73 |
1.2.6 Окна и витражи
Окна выполняются из металлопластикового профиля, с цветным защитно-декоративным покрытием, выполненным в заводских условиях. Цвет переплётов принимается по каталогу «RAL» -9006.
Требуемое значения сопротивление теплопередаче окон Rreq = 0,49 м2·°С/Вт.
В заполнении оконных проемов применены индивидуальные изделия из поливинилхлоридных профилей с двухкамерным стеклопакетом по ГОСТ 30674-99 (4М
-10-4М -10-4М ).
Приведенное сопротивление теплопередачи данных окон: Rо = 0,51 м2·°С/Вт. Конструкция оконного блока и схемы заполнения оконных проемов приводятся на рисунках 1.13, 1.14.
Рисунок 1.13 Конструкция оконного блока

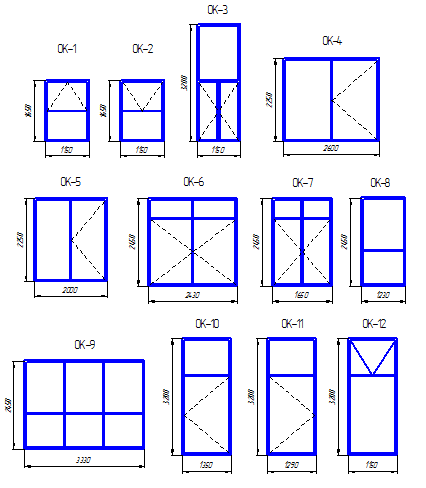

Рисунок 1.14 Схемы заполнения оконных проемов
1.2.7 Перегородки
В проекте предусмотрены кирпичные перегородки и перегородки из ГВЛ. Перегородки представляют собой кирпичную кладку из обыкновенного глиняного кирпича М100 на цементно-песчаном растворе М100. Толщина перегородок 120мм. С обеих сторон оштукатуривают цементно-песчаным раствором. Толщина штукатурного слоя 20 мм. Подобная конструкция перегородки обеспечивает требуемую звукоизоляцию (факт.Rw = 54 Дб).
Узлы крепления перегородок представлены на рисунке 1.15, 1.16.
Конструкция перегородок должна удовлетворять требованиям индустриальности. Устанавливают перегородки на растворе или непосредственно на бетоне, в местах примыкания перегородок к полу прокладывается прослойка из упругого материала для обеспечения звукоизоляции.
