3 Технологическая карта на монтаж вентилируемого фасада

3.1 Область применения

Технологическая карта разработана на устройство вентилируемого фасада из панелей «KMEW» (Япония) для 3-х этажного пассажирского терминала в г. Владивостоке. Основные несущие конструкции – металлический прокат. В отделке применяются панели трех цветов: СА1891С, СА1259С, СА1251С. Габаритный размер здания в осях 19,22х30,9 м.

За объем выполняемых работ принят монтаж облицовочных панелей фасада общественного здания равный 1545,25 м².

Конструкция вентилируемого фасада «KMEW» состоит:

1. Несущие соединительные части (подоблицовочная конструкция);

2. Анкеровачные элементы;

3. Утеплитель;

4. Воздушная прослойка;

5. Облицовка;

6. Крепежные детали.

В состав работ входит: установка лесов, кронштейнов, вертикальных направляющих, облицовка фасада панелями «KMEW», подача материала подъемником на этаж, разборка лесов.

Технологическая карта предусматривает производства работ в 2 смены. Здание разделено на четыре захватки. Высота рабочего яруса 2 м, ширина 1 м. Работы ведутся в летний период.

3.2 Организация и технология выполнения работ

3.2.1 Подготовительные работы

Работы по монтажу системы допускается производить только при наличии полного комплекта технической документации, согласованной и утвержденной в установленном порядке.

Поставляемые компоненты системы должны полностью отвечать предъявляемым к ним требованиям и сохранять свои свойства в течение установленных их изготовителем сроков.

До начала монтажных работ по устройству вентилируемого фасада системы «KNEW» должны быть проведены следующие подготовительные работы:

• согласно требованиям [22] рабочая зона (а также подходы к ней и близлежащие территории) освобождается от строительных конструкций, материалов, механизмов и строительного мусора.

• на строительной площадке устанавливают инвентарные мобильные здания: неотапливаемый материально-технический склад для хранения элементов вентилируемого фасада (композитных листов или готовых к монтажу панелей, утеплителя, паропроницаемой пленки, конструктивных элементов несущего каркаса);

• производят осмотр и оценку технического состояния строительных лесов, средств механизации, инструмента, их комплектности и готовности к работе;

На стене здания отмечают расположение маячных точек анкерирования для установки несущих и опорных кронштейнов.

Применяемые на объекте материалы и изделия должны проходить входной контроль:

- на основе проверки предоставленных (сопроводительных) документов;

- на основании контрольных испытаний – в случае необходимости и по согласованию с предприятием-изготовителем.

Работы по монтажу системы должны осуществлять строительные организации, работники которых прошли специальное обучение.

Монтаж системы необходимо выполнять в полном соответствии с технической документацией с обязательным проведением контроля всех технологических операций.

При проведении работ не допускается:

- замена компонентов системы, указанных в проектной документации, без согласования изменений в установленном порядке;

- консервация закрепленного на стене утеплителя.

Соблюдение требований настоящего документа должно обеспечиваться на основе:

- проведения систематического контроля производства работ представителями заказчика и соответствующими контролирующими службами;

- специально разработанной системы качества на проведение строительно-монтажных работ.

До начала работ необходимо:

- установить и проверить на прочность леса;

- на границе опасной зоны установить на площадке инвентарное ограждение в соответствии с [23] и вывесить предупредительные знаки;

- устроить освещение рабочих мест, обеспечить площадку электроэнергией, бытовыми помещениями и отдельным щитом для подключения монтажных люлек и электроинструмента.

- подготовить места складирования материалов и места для плит и профилей. Эти места должны находиться вне опасной зоны лесов. Хранение и обработку материалов целесообразно производить под наве­сами.

Для того чтобы не было простоя рабочих на строительной площадке, бригада после установки лесов переходит на помощь бригаде устанавливающие горизонтальные и вертикальные направляющие (тем самым уменьшив продолжительность работ, сут.). По такому же принцепу бригада занимающаяся покрытием паропроницаемой пленки, после завершения работы переходит в помощь бригаде, занимающейся облицовкой поверхности плитами "KMEW".

Выбор требуемого грузоподъемного механизма:

Здание неправильной формы в плане. За относительную отметку +1,250 принят уровень пола первого этажа, что соответствует абсолютной отметке 18,350 м.

Габариты конструкций: наибольший элемент – облицовочная панель «KMEW». Размером (455 х 3030мм.).

Подбираем подъемник исходя из основных требований: грузоподъемность и высота подъема.

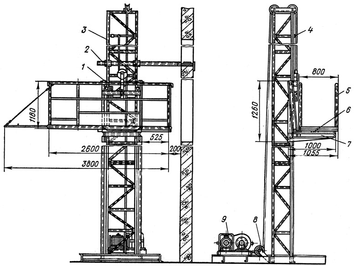

Строительный подъемник ТП-7 (рис. 3.1) представляет собой передвижную сборносекционную металлическую конструкцию, состоящую из мачты 3, опорной рамы с монтажной стойкой, внутри которой помещена монтажная люлька, и подъемной платформой 5, реверсивной лебедки 9 с электродвигателем и пусковой аппаратуры. Мачту подъемника крепят к стене здания с помощью кронштейнов состоящих из подвесок (крепятся к подъемнику) и держателей (крепятся к стене здания).

1 - эксцентриковый ловитель, 2 - кронштейн, 3 - мачта, 4 - конечный

выключатель, 5 - платформа, 6 - фиксатор, 7 - каретка,

8 - ограничитель грузоподъемности, 9 - лебедка

Рис. 3.1 Подъемник ТП-7

Техническая характеристика подъемника ТП-7:

Высота подъема груза – 28м

Грузоподъемность – 5кН

Размеры платформы, мм:

длина...........................1500

ширина .......................1000

Скорость подъема груза – 0,4м/с

Мощность электродвигателя – 3кВт

Масса подъемника – 2200кг

Поднимают, останавливают и опускают кабину (платформу) подъемников только по сигналу обслуживающих подъемник рабочих.

Электродвигатель подъемника должен быть надежно заземлен.

Возле подъемника вывешивают инструкцию и правила техники безопасности.

На подъемнике должна быть обозначена его грузоподъемность. Масса поднимаемого груза не должна превышать установленной грузоподъемности.

При работе подъемника грузовая платформа должна быть ограждена соответственно поднимаемому грузу.

3.2.2 Основные работы

Последовательность выполнения монтажных работ:

- монтируются слои утеплителя навешанные в шахматном порядке, прикрепляется каждая плита, устанавливаются тарельчатые дюбели;

- монтируется направляющая со скользящими кронштейнами, крепящаяся к кронштейнам с помощью двух заклёпок. Скользящие кронштейны крепятся к направляющим двумя самонарезными винтами;

- монтируется облицовочная панель, вкручиваются вытяжные крепёжные заклёпки, закрепляющие облицовочную панель по четырем сторонам. Монтаж облицовочных панелей начинают с нижнего ряда и ведут снизу вверх.

На начальном этапе определяют маячные линии разметки фасада - нижнюю горизонтальную линию точек установки кронштейнов и двух крайних по фасаду здания вертикальных линий. Крайние точки горизонтальной линии определяют с помощью нивелира и отмечают их несмываемой краской. По двум крайним точкам, используя лазерный уровень и рулетку, определяют и отмечают краской все промежуточные точки установки кронштейнов.

С помощью отвесов, опущенных с парапета здания, по крайним точкам горизонтальной линии определяют вертикальные линии.

К началу монтажа плит утеплителя захватка, на которой производятся работы, должна быть укрыта от попадания влаги на стену и плиты утеплителя. Крепление плит утеплителя к основанию производится пластмассовыми дюбелями тарельчатого типа с распорными стержнями.

Слой утеплителя системы выполнен из негорючего базальтового волокна на синтетическом связующем с гидрофобизирующими добавками «Базалит ВЕНТИ-В», толщиной 100мм. Монтаж плит утеплителя начинается с нижнего ряда и ведется снизу вверх.

Производство работ по монтажу облицовки фасадов здания следует начинать только после приемки лесов по акту и оформления соответствующего раз­решения на производство работ, подписанного заказчиком, и организацией, выполняющей работы.

Монтаж фасадов выполняется по захваткам со специализацией звень­ев на выполнение однотипных работ.

Во время монтажа отделочных плит следует следить за тем, чтобы воздушный зазор позади отделочных плит был чист. Толщина воздушной прослойки должна быть 40 мм.

Учитывая возможность теплового расширения плит в местах их креплений к несущим вертикальным стальным профилям, необходимо оставлять зазор.

Монтаж фасада с воздушным зазором ведется с лесов. Леса необходимо надежно закрепить к основным конструкциям здания, с помощью анкерного крепления, представленного в виде регулируемого кронштейна и анкерного болта. Леса устанавливаются на расстоянии не более 150 мм от стены. Подъем-спуск людей на леса производится по приставным инвентарным лестницам. Леса должны иметь ограждения по периметру, высотой 1 метр. Состояние лесов ежедневно перед началом смены должен проверить мастер. Нагрузка на леса не должна превышать указанной в техническом паспорте.

Для крепления к стене несущих и опорных кронштейнов в размеченных точках просверливают отверстия, диаметром и глубиной соответствующие анкерным дюбелям, которые прошли испытания на прочность для данного вида стенового ограждения.

Очистка отверстий от отходов сверления (пыли) производится сжатым воздухом.

Дюбель вставляют в подготовленное отверстие и подбивают монтажным молотком.

Под кронштейны укладывают термоизоляционные прокладки для выравнивания рабочей поверхности и устранения «мостиков холода».

Кронштейны крепят к стене шурупами с помощью электродрели, с регулируемой скоростью вращения и соответствующими насадками для завинчивания.

Облицовочную панель расставляют по месту установки и наносят на нее засечки для сверления гнезд. Засверливаются гнезда в облицовочной панели при помощи механизированного оборудования (дрелью) и крепятся панели к вертикальным направляющим саморезами при помощи шуруповерта.

В пределах сменной захватки монтаж вентилируемого фасада, имеющего оконное обрамление, осуществляют в следующей технологической последовательности:

• разметка точек анкерирования для установки несущих и опорных кронштейнов, а также точек анкерирования для крепления элементов оконного обрамления на стене здания;

• крепление к стене элементов под конструкции оконного обрамления;

• крепление к стене несущих и опорных кронштейнов;

• устройство теплоизоляции и ветрогидрозащиты;

• крепление к несущим и опорным кронштейнам регулирующих кронштейнов;

• крепление к регулирующим кронштейнам направляющих профилей;

• крепление оконного обрамления к направляющим профилям с дополнительным креплением к рамному профилю;

• установка облицовочных панелей.

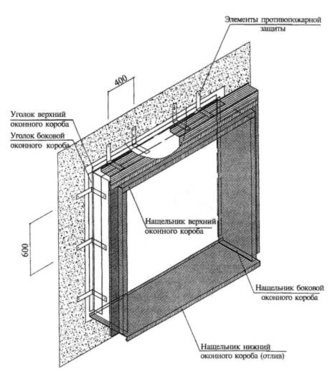

Рис. 3.4 Общий вид оконного обрамления

Здание делится на четыре захватки по рабочим фасадам. Работы ведутся поточным методом. Работы выполняются последовательно от первого участка к четвертому. На каждом участке работы выполняются поэтажно снизу вверх на всю высоту здания.

3.3 Требования к качеству работ

Качество вентилируемого фасада обеспечивается операционным контролем технологических процессов подготовительных и монтажных работ, а также при приемке работ. По результатам операционного контроля технологических процессов составляются акты освидетельствования скрытых работ.

В процессе подготовки монтажных работ проверяют:

• готовность рабочей поверхности фасада здания, конструктивных элементов фасада, средств механизации и инструмента к выполнению монтажных работ;

• качество элементов несущего каркаса (размеры, отсутствие вмятин, изгибов и прочих дефектов кронштейнов, профилей и других элементов);

• качество утеплителя (размеры плит, отсутствие разрывов, вмятин и других дефектов);

• качество облицовочных панелей (размеры, отсутствие царапин, вмятин, изгибов, надломов и прочих дефектов).

В процессе монтажных работ проверяют на соответствие проекту:

• точность разметки фасада;

• диаметр, глубину и чистоту отверстий под дюбели;

• точность и прочность крепления несущих и опорных кронштейнов;

• правильность и прочность крепления к стене плит утеплителя;

• положение регулирующих кронштейнов, компенсирующих неровности стены;

• точность установки несущих профилей и, в частности, зазоры в местах их стыковки;

• плоскостность фасадных панелей и воздушные зазоры между ними и плитами утеплителя;

• правильность устройства обрамлений завершения вентилируемого фасада.

Приемка смонтированного фасада оформляется актом с оценкой качества работ. Качество оценивают степенью соответствия параметров и характеристик смонтированного фасада указанными в технической документации к проекту. К этому акту прилагаются акты освидетельствования скрытых работ.

Операционный контроль качества, осуществляемый линейными инженерно-техническими работниками (прорабами и мастерами) приведен в таблице 3.1.

Таблица 3.1 - Схема операционного контроля качества фасадных работ

Окончание табл. 3.1

3.4 Потребность в материально – технических ресурсах

Механизация строительных работ должна быть комплексной и осуществляться комплектами строительных машин, оборудования, средств малой механизации, необходимой монтажной оснастки, инвентаря и приспособлений, приведенных в таблицах 3.2 и 3.3, 3.4.
