3. РАСЧЕТНО-КОНСТРУКТИВНЫЙ

РАЗДЕЛ

3.1. Общие сведения

Расчетно-конструктивная часть проектируемого здания разработана в соответствии с требованиями [18] и [19].

Объемно-планировочные и конструктивные решения здания, а также природно-климатические условия строительства приведены в разделе «Архитектурные решения» настоящего дипломного проекта.

3.1.1. Расчетные предпосылки

По заданию на дипломное проектирование необходимо выполнить расчет балочного перекрытия на отм.+14.350, с использованием ПК ЛИРА-САПР 2013.

3.2. Конструктивная схема плиты перекрытия

Монолитное балочное перекрытие имеет размеры в осях 30,9х16,42м. Опирание на стены монолитные железобетонные, и на колонны. Толщина плиты 200мм, балок 400х200мм (bхh). Материал принят: бетон класса В25, жесткость с понижающим коэффициентом 0.3 для учета ползучести бетона; арматура класса А400. Плита сгенерирована конечными элементами тип 44, балки – тип 10. Тип армирования для плиты – оболочка, для балок - стержень.

Поскольку кровля здания запроектирована разноуровневой, то осях 1-4 перекрытие на отм.+14.350 является частью кровли, а в осях 4-7, перекрытие входит в состав технического этажа.

Общий вид схемы плиты, выполненный в ЛИРА представлен на рисунке 3.1.

3.3. Сбор нагрузок

Сбор нагрузок на плиту перекрытия представлен в таблице 3.1

Таблица 3.1 Сбор нагрузок на перекрытие

Загружение 1. Собственный вес конструкций – данный тип нагрузки назначается с учетом весов масс, заданных в жесткостных характеристиках. Задается программой автоматически при объемном весе равном 25 кН/м³, для пластин, в виде равномерно распределенной нагрузки, для стержней, в виде линейной нагрузки.

Загружение 2. Вес конструкции пола в соответствии с планом полов этажа. Нагрузка прикладывается как равномерно-распределенная на пластины вдоль оси «Z».

Загружение 3. Вес перегородок – задаем равномерно, на всю плиту значение 0,5 кПа, согласно СП 20.13330.2011 п.8.2.2.

Загружение 4-9. Полезная равномерно распределенная нагрузка не менее 1,5 кПа согласно СП 20.13330.2011, задается полосовым расположением нагрузки (через пролет) вдоль и поперек здания, а также в шахматном порядке.

Загружение 10. Снеговая нагрузка равномерно распределенная нагрузка нормативным значением 1,2 кПа, задается по схеме Г.13 согласно СП 20.13330.2011.

3.3.1. Сочетание нагрузок

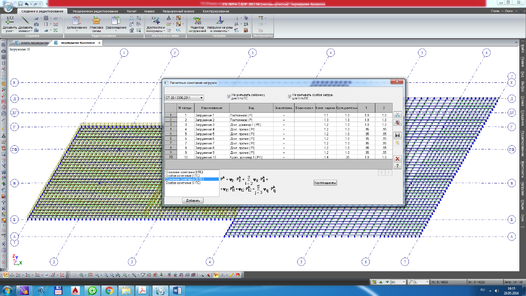

Расчет плиты по предельным состояниям первой и второй группам выполняется с учетом неблагоприятных сочетаний нагрузок, которые задаются при помощи таблицы расчетных сочетаний нагрузок в ЛИРЕ. Указываются вид нагружения, взаимоисключающие нагружения для кратковременной нагрузки, уточняются коэффициенты надежности по нагрузке согласно СП 20.13330.2011 (см. рисунок 3.8-3.9).

Рисунок 3.8 – 1 основное расчетное сочетание нагрузок

Рисунок 3.9 – 2 основное расчетное сочетание нагрузок

3.4. Результаты расчета

При заданных жесткостных параметрах пластин и параметрах назначенных материалов, ПК ЛИРА позволяет выполнить расчет по деформациям и усилиям в элементах плиты, и в автоматическом режиме подобрать площади арматуры.

Расчет показал, что наиболее не благоприятным сочетанием по РСН является первая комбинация нагрузок.

Определение армирования осуществляется на базе нормативных данных, которые содержат сведения о расчетных характеристиках арматуры и бетона, диаметрах и площадях арматурных стержней и т.п.

Подбор арматуры (отдельно продольной и поперечной) выполняется на следующие усилия: My, Qx, Qy – для оболочек. Результаты расчета – напряжения в плите, усилия в балке по оси «В» (максимальные значения), подобранная арматура, представлены в виде изополей на рисунках 3.10 – 3.29.

Результаты армирования

По результату расчета принимаем:

- армирование плиты по верхней и нижней граням вдоль оси «Х» на 1п.м. 5 стержней, диаметром 10 А400 с шагом S=200мм по всей площади плиты. По верхней и нижней граням вдоль оси «У» на 1п.м. принимаем 5 стержней, диаметром 10 А400 с шагом S=200мм по всей площади плиты. В местах расположения колон устанавливаем стеки С1 из арматуры диаметром 20мм А400. Дополнительно, у краевых зон, армируем отдельными стержнями диаметром 10мм, с шагом S=100мм. Для обеспечения проектного положения между нижними и верхними сетками устанавливаем стержни из арматуры диаметром 8 класса А240 в шахматном порядке, с шагом 200мм;

- армирование балок симметричное, 4Ø18 класса А400, по верхней и нижней граням. Поперечная арматура вертикальная принята Ø12 А400, с шагом 200мм. Поперечная арматура горизонтальная принята Ø8 А240, с шагом 200мм.
