Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра «Техносферная безопасность»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

профессор, д.б.н.

__________М.Х. Ахтямов

«____» ________ 2015 г.

РАСЧЕТ СИСТЕМЫ ВЕНТИЛЯЦИИ ГЛАВНОГО КОРПУСА ДАЛЬНЕВОСТОЧНОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА ПУТЕЙ СООБЩЕНИЯ

Пояснительная записка к дипломному проекту

ДП 280101.65.954 – 2015

Студент гр. 954 ______________ И.В. Глазова

^{подпись, дата}

Консультант по БЖД ______________ И.В. Рапопорт

доцент, к.ф.-м.н. ^{подпись, дата}

Консультант по экономике ______________ С.Н. Курякина

старший преподаватель ^{подпись, дата}

Руководитель

доцент, к.ф.-м.н. _______________ И.В. Рапопорт ^{подпись, дата}

Нормоконтроль

доцент, к.т.н. _______________ К.В. Пупатенко

^{подпись, дата}

Хабаровск – 2015

Содержание

Введение 5

1 История главного корпуса ДВГУПС 7

2 Вентиляция и ее виды 11

2.1 Понятие вентиляции 11

2.2 Естественная вентиляция 12

2.2.1 Действие ветра. 13

2.2.2 Действие гравитационных сил 13

2.3 Механическая вентиляция 13

3 Нормативные требования к системе вентиляции главного корпуса ДВГУПСа 15

3.1 Нормативные требования к системе вентиляции. 16

3.1.1 Нормы вентиляции музея. 16

3.1.2 Нормы вентиляции учебных классов. 17

3.1.3 Нормы вентиляции компьютерных классов. 17

3.1.4 Нормы вентиляции библиотек. 18

3.1.5 Нормы вентиляции туалетов 19

3.1.6 Нормы вентиляции коридоров 19

4 Экспериментальная оценка системы вентиляции. 20

4.1 Методика расчета. 20

4.1.1 Работа с прибором. 20

4.2 Расчет системы вентиляции в главном корпусе ДВГУПС. 22

5 Разработка мероприятий по улучшению качества воздуха в помещении 25

6 Кондиционер 26

6.1 История кондиционера 26

6.2 Виды кондиционера 29

6.2.1 Центральные кондиционеры 29

6.2.2 Прецизионные кондиционеры 29

6.2.3 Винные кондиционеры 30

6.2.4 Автономные системы кондиционирования воздуха 30

6.3 Устройство кондиционера 32

6.3.1 Компрессионный кондиционер 32

6.3.2 Испарительный кондиционер 33

6.4 Принцип работы кондиционера 34

6.4.1 Кондиционер компрессионного типа 34

6.4.2 Кондиционер испарительного типа 36

6.5 Неисправность кондиционера 37

7 Расчет эффективности работ, внедряемого оборудования 39

7.1 Мощность кондиционера 39

7.1.1 Расчет мощности кондиционера для учебных классов, рассчитанных на 25 человек 39

7.1.2.Расчет мощности кондиционера в помещениях библиотек 44

8 Расчет себестоимости затрат на установку кондиционеров 47

8.1 Себестоимость. Её элементы. 47

8.2 Расчет себестоимости на внедрение кондиционеров. 51

8.2.2 Расчет себестоимости установки и обслуживания кондиционера в аудиториях, рассчитанных на 25 человек (6 учебных классов). 51

8.2.3Расчет себестоимости установки и обслуживания кондиционера в помещении библиотеки главного корпуса ДВГУПС (2 библиотеки). 52

9 Пожарная безопасность 55

9.1 Определение пожарной безопасности 56

9.2 Сущность пожарной безопасности 56

9.2.1 Пожар и его физико-химические характеристики 57

9.2.2 Системы пожарной безопасности 58

9.3 Объект и методы исследования 60

9.3.1 Объект исследования 60

9.3.2 Расчет требуемого числа огнетушителей для главного корпуса ДВГУПС 60

Заключение 62

Список используемых источников 63

Приложение А 65

Приложение Б 66

Приложение В 67

Приложение Г 68

Приложение Д 69

Введение

Состояние здоровья человека, его работоспособность и самочувствие в значительной степени зависят от качества воздуха в помещении.

Научные исследования показали, что на организм человека оказывают большое воздействие санитарно-гигиенические факторы производственной среды, а именно метеорологические условия: температура, относительная влажность и скорость движения воздуха.

Вентиляция помещений необходима для удовлетворения потребности человека в кислороде; для разбавления загрязненных вредностей воздухом, количество которого зависит от допустимого уровня содержания вредностей в воздухе помещения; для создания подвижности воздуха в помещении, которая значится одним из компонентов комфортных условий. Актуальность этого явления и послужила причиной написания данной работы, целью которой является исследование систем вентиляции в здании главного корпуса ДВГУПС и разработка новых решений улучшения воздушной среды в зоне нахождения человека.

Особое влияние в данной работе уделяется изучению системы вентиляции главного корпуса ДВГУПСа, влиянию параметров вентиляции на организм человека, а также мероприятиям по снижению их неблагоприятного воздействия.

Характерной особенностью помещений, рассматриваемых в данной работе, с точки зрения построения системы вентиляции, является, то, что здание главного учебного корпуса ДВГУПС было построено в 1958 году [1] и было рассчитано на одну антропогенную нагрузку, на определенное количество людей в помещении. На сегодняшний день здание неоднократно перепланировали, следовательно, увеличилось количество пребывания людей, техники в помещении, количество потребляемого воздуха возросло.

Исходные данные к работе:

1. План-схема учебного корпуса №1;

2. Нормативные требования к системе вентиляции главного корпуса ДВГУПС;

3. Анемометр 410-1 (с паспортом);

4. Рекомендации по улучшению условий труда.

Целью дипломного проекта является исследование системы вентиляции корпуса №1 ДВГУПС, ее оценка эффективности.

Для достижения данной цели необходимо рассмотреть следующие задачи:

1. Ознакомиться с историей главного корпуса ДВГУПС;

2. Определить вид вентиляции, ее назначение;

3. Рассчитать параметры вентиляции;

4. Сравнить рассчитанные параметры воздуха в корпусе №1 с нормативными требованиями вентиляции.

5. Разработать мероприятия по улучшению качества воздуха в здании корпуса №1 ДВГУПС.

1 История главного корпуса ДВГУПС

Главный учебный корпус построен в 1958 году [1].

Как объект архитектуры, это здание выделяется из всего комплекса зданий университета совершенством и гармоничностью архитектурной композиции, классическими формами.

Главным фасадом здание обращено на ул. Серышева, боковыми фасадами ориентировано на ул. Некрасова и ул. Герасимова.

Архитектурный образ здания определяет фронтально - плоскостная композиция, рассчитанная на восприятие здания с улицы Серышева (рисунок 1.1).

Рисунок 1.1 Главный фасад учебного корпуса

Здание отнесено от красной линии и поднято на высокий цоколь, портик покоится на трехступенчатом основании. Все это придает ему доминирующее положение в городской застройке. Пространственное восприятие здания усиливается благодаря открытой площади перед центральным входом [2].

Здание четырёхэтажное, кирпичное с подвальным и цокольным этажами; имеет Ш – образный план, центральный портик и два ризалита на главном фасаде (рисунки 1.2;1.3;1.4).

Рисунок 1.2 Портик центрального входа. Шестиколонный

портик с мощным антаблементом-аттиком

Стилевое направление архитектуры – неоклассицизм с произвольным толкованием ордеров.

Архитектурная композиция здания учебного корпуса разработана на основе трехчастного деления объема, состоящего из симметрично расположенных частей.

Тип объёмно-пространственной композиции здания - плоскостная, горизонтальная, представленная фасадом здания [1].

Архитектурно-планировочная композиция определена функциональным назначением здания и представляет собой сочетание ячейковой
(коридорной) композиции с зальной (вестибюль, актовый зал, фойе) [1].

Тектоника здания стеновая. Ордер как выразитель стоечно-балочной системы носит в основном декоративный характер (рисунок.2.1).

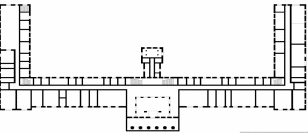

Рисунок 1.3 Архитектурно-планировочная композиция главного учебного корпуса ДВГУПС. План 1-го этажа

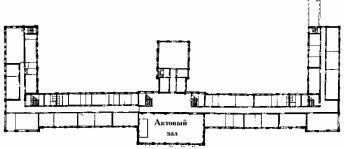

Рисунок 1.4 Архитектурно-планировочная композиция главного учебного корпуса ДВГУПС. План 3-го этажа

В целом в монументальной, величественной, мажорной архитектуре здания учебного корпуса ДВГУПС отражены патриотический подъем и подвиг победы в Великой Отечественной войне, характерный для большинства значимых общественных зданий послевоенного периода.

2 Вентиляция и ее виды

Вентиляция помещений необходима для удовлетворения потребности человека в кислороде; для разбавления загрязненных вредностей воздухом, количество которого зависит от допустимого уровня содержания вредностей в воздухе помещения (загрязняющими вредностями могут быть , выделяющийся при дыхании, и запахи, выделяемые кожей человека или в результате технологического процесса); для создания подвижности воздуха в помещении, которая является одним из компонентов комфортных условий [6].

2.1 Понятие вентиляции

Вентиляция - главный элемент в создании благоприятного климата, призванный для подачи свежего воздуха с улицы и удаления загрязненного воздуха из помещений.

Воздух в помещениях - важный фактор, влияющий на здоровье, и, как следствие, на трудоспособность людей, находящихся в этих помещениях.

Вентиляция является одной из важнейших систем обеспечения нормальных условий жизнедеятельности человека. Если она действует совместно с другими климатическими системами, то в помещениях поддерживается комфортный микроклимат. Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещении и на рабочих местах в соответствии со строительными нормами. Речь идет о свежем воздухе, который должен поступать в помещение. Именно с этой целью в помещениях устанавливают системы вентиляции.

Во всех зданиях предусмотрены центральные вентиляционные стояки, ответвлением на каждом этаже через которые организуются естественные вытяжки, за счет чего организуется простейший естественный воздухообмен в помещении: воздух уходит через вентиляционные решетки, а с улицы постепенно попадает через окна, двери, различные негерметичные стыки и т.п.

2.2 Естественная вентиляция

Естественная вентиляция создается, как можно догадаться естественным путем, без применения вентиляционного оборудования, а только за счет естественного воздухообмена, отличия температуры в помещении и на улице и потоков ветра. За счет изменения атмосферного давления в зависимости от этажа, на котором расположено помещение. Естественные системы вентиляции легко монтируются и сравнительно не дорогие по стоимости. Но такие системы вентиляции вплотную зависят от климатических условий, вследствие чего они не способны решить весь объем возлагаемый на вентиляцию помещения.

Естественная вентиляция при небольших капитальных затратах обеспечивает необходимую подвижность воздуха в помещениях. Для работы естественной вентиляции не требуется расходовать механическую энергию, вследствие чего эксплуатационные затраты при такой системе невелики. К этому следует добавить отсутствие проблемы борьбы с шумом от вентиляционного оборудования. Основной недостаток этой вентиляции – зависимость от погодных условий. При естественной вентиляции некоторого подобия регулирования удается достичь, располагая вентиляционные устройства (жалюзи) на крыше и в стенах здания и применяя автоматическое управление работой этих устройств.

Часто движению воздушных потоков внутри здания препятствуют перегородки, сложное распределение давления вокруг здания и внутренние источники тепла, создающие собственный гравитационный эффект.

2.2.1 Действие ветра

Возникновение ветра связано с изменением атмосферного давления. Если на пути движения ветра окажется какое-нибудь препятствие (например, дерево или здание), то происходит преобразование энергии: динамическое давление ветра переходит в статическое. При этом с наветренной стороны препятствия создается избыточное давление (около 0,5-0,8 от давления ветра), а с заветренной - разрежение (около 0,3-0,4 от давления ветра). Возникающий таким образом перепад давления вызывает инфильтрацию воздуха через щели в окнах и другие отверстия.

2.2.2 Действие гравитационных сил.

Теплый воздух помещения благодаря меньшей плотности поднимается вверх, замещаясь более тяжелым наружным воздухом.

2.3 Механическая вентиляция

Системы механической вентиляции, в которых воздух перемещается вентилятором, позволяют получить заданные параметры воздушной среды и осуществлять контроль над подвижностью воздуха внутри здания значительно большей степени, чем системы с естественной вентиляцией. Системы механической вентиляции становятся совершенно необходимы в случае возможности образования в помещениях воспламеняемой концентрации паров и газов.

В состав приточной вентиляционной системы с механическим побуждением входят вентилятор, воздушный фильтр, калорифер, канал и решетки или другие воздухораспределители. Отработанный воздух удаляется вентилятором, а в некоторых случаях просто выдавливается в соседние помещения или наружу через отверстия с решетками.

На практике часто предусматривают так называемую смешанную вентиляцию, совмещающую в себе одновременно естественную и механическую вентиляцию. В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным. Механическая вентиляция может устраиваться как на локальном рабочем месте (местная), так и для всего помещения в целом (общеобменная).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

3 Нормативные требования к системе вентиляции главного корпуса ДВГУПСа

Гигиенически нормальный воздух в институте – важное условие успеваемости и работоспособности студентов. При длительном пребывании в классе или кабинете 35–40 учеников воздух перестает отвечать гигиеническим требованиям. Изменяются его химический состав, физические свойства и бактериальная загрязненность. Все эти показатели резко возрастают к концу занятий.
