Диплом Глазова 3342 (1231997), страница 5
Текст из файла (страница 5)
Количество людей-25 человек
Количество компьютеров-2шт
Учитывать вентиляцию – да
Кратность воздухообмена-2 [3]
Расчетная мощность охлаждения Q: 9,61 кВт [8]
Рекомендуемый диапазон значений : 9,13-11,05 кВт [8]
В соответствии с данными расчетной мощности, подбираем тип кондиционера.
На рисунке 7.1 показана модель кондиционера для учебных классов, вместимостью 25 человек [9]:
Рисунок 7.1 Кондиционер Midea MS11D-21HRN1 / MO11D-21HN1
Стоимость кондиционера [9]: 7000 руб
Общие характеристики
Тип: настенная сплит-система
Максимальная длина коммуникаций: 20 м
| Основные режимы: охлаждение / обогрев Максимальный воздушный поток: 11 куб.м/мин Мощность в режиме охлаждения: 6150 Вт Мощность в режиме обогрева: 6740 Вт Потребляемая мощность при обогреве: 2240 Вт Потребляемая мощность при охлаждении: 2390 Вт Режим приточной вентиляции: нет Дополнительные режимы: режим вентиляции (без охлаждения и обогрева), автоматический режим, самодиагностика неисправностей Режим осушения: есть, до 1.2 л/ч Управление Пульт дистанционного управления: есть Таймер включения/выключения: есть Габариты Внутреннего блока сплит-системы или мобильного кондиционера (Ш×В×Г): 103x31,5x21,8 Наружного блока сплит-системы или оконного кондиционера (Ш×В×Г): 76x59x28,5 см Общее Уровень шума (мин/макс): 38 дБ / 48 дБ Тип хладагента: R 410A Фаза: однофазный Фильтры тонкой очистки воздуха: нет Регулировка скорости вращения вентилятора: есть, количество скоростей – 3 Другие функции и особенности: дезодорирующий фильтр, возможность регулировки направления воздушного потока, функция запоминания настроек Обслуживаемая площадь: 60 кв.м Минимальная температура для эксплуатации кондиционера для эксплуатации кондиционера в режиме обогрева: -7°С |
7.1.2 Расчет мощности кондиционера для учебных классов вместимостью в 150 человек
Исходные данные:
Площадь помещения-120 кв. м
Высота потолка - 5 м
Инсоляция (степень освещенности солнечными лучами) - средняя
Количество людей-105 человек
Количество компьютеров-1шт
Учитывать вентиляцию – да
Кратность воздухообмена-2 [3]
Расчетная мощность охлаждения Q: 30,90 кВт [8]
Рекомендуемый диапазон значений: 29,35-35,53 кВт [8]
В соответствии с данными расчетной мощности, подбираем тип кондиционера. На рисунке 7.2 показана модель такого кондиционера [9]:

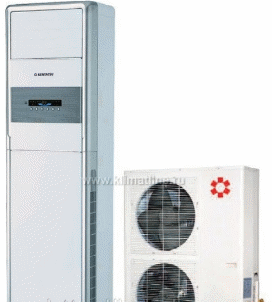

Рисунок 7.2 Колонный кондиционер Kentatsu KSFU120
Стоимость кондиционера [9]: 43775
Холодопроизводительность - 12.31 кВт,
Теплопроизводительность - 14.06 кВт.
Рекомендуемая площадь обслуживания 61-120 кв. м.
Холодопроизводительность-12.31 кВт,
Теплопроизводительность-14.06 кВт.
Рекомендуемая площадь обслуживания 61-102 кв. м.
Тип: полупромышленный кондиционер.
Хладагент R410A (озонобезопасный).
Шум внутреннего блока от 46 дБ.
Габариты внутреннего блока 540х1825х410 мм
Работа на охлаждение от +7С до +43С
Работа на обогрев от -7С до +24С
Максимальная длина трассы 30 м.
Максимальный перепад высот 15 м.
Фреоновод: диаметр труб ½ и ¾
Фазность: 3 фазный.
Полное наименование KENTATSU KSFU120XFAN3
7.1.3 Расчет мощности кондиционера в помещениях библиотек
Исходные данные:
Площадь помещения-80кв. м
Высота потолка - 3 м
Инсоляция (степень освещенности солнечными лучами) - средняя
Количество людей-20 человек
Количество компьютеров-10 шт
Учитывать вентиляцию – да
Кратность воздухообмена-2 [3]
Расчетная мощность охлаждения Q: 12,20 кВт [8]
Рекомендуемый диапазон значений: 11,59-14,03кВт [8]
В соответствии с данными расчетной мощности подберем тип кондиционера, он указан на рисунке 7.3 [9]:
Рисунок 7.3 Настенный кондиционер SAKATA SIH-80SCR/SOH-80VCR
Стоимость кондиционера [9]:14500
| Настенный | |
| 7.9 | |
| 7.6 | |
| Однофазное | |
| 2.48 | |
| 2.33 | |
| 3.26 | |
| 1200 | |
| 50 | |
| 59 | |
| 1185х322х235 | |
| 902х795х332 | |
| 19 | |
| 65 | |
| 9.52 | |
| 15.88 | |
| 80 | |
| от +18 до +43C | |
| от-7 до +43C | |
| R410a |
Очень важно знать мощность кондиционера. Именно от нее зависит какой тип кондиционера необходимо подобрать для помещения. Если мощность меньше требуемой, то затраты будут больше на потребление электроэнергии, так как по времени техника будет работать дольше.
Безусловно, внедрение кондиционера в помещения главного корпуса ДВГУПС обойдется в большие финансовые затраты, тем не менее эту проблему можно решить, устанавливая его постепенно.
Конечно, внедрение нового оборудования не окупится, зато появятся более благоприятные условия труда для преподавательского состава, студентов и рабочего персонала, которые, непосредственно, находятся в этом здании на протяжении длительного времени, улучшиться производительность труда.
8 Расчет себестоимости затрат на установку кондиционеров
8.1 Себестоимость, ее элементы.
Себестоимость продукции представляет выраженные в денежной форме текущие затраты предприятий на производство и реализацию продукции (работ, услуг) [13].
Себестоимость продукции является качественным показателем, так как она характеризует уровень использования всех ресурсов, находящихся в распоряжении предприятия.
Себестоимость продукции конкретного предприятия определяется условиями, в которых оно действует. Такая себестоимость называется индивидуальной.
Если на основе индивидуальной себестоимости предприятий определить средневзвешенную величину затрат по отрасли, такая себестоимость будет называться среднеотраслевой. Среднеотраслевая себестоимость ближе к общественно необходимым затратам труда.
Основным документом, которым руководствуются при формировании себестоимости продукции на предприятии является Положение о составе затрат по производству и реализации продукции (работ, услуг) и о порядке формирования финансовых результатов, учитываемых при налогообложении прибыли.
В целях анализа, учета и планирования всего многообразия затрат, входящих в себестоимость продукции, применяются две взаимодополняющие классификации: поэлементная и калькуляционная.
При группировке затрат по элементам определяются затраты предприятия в целом, без учета его внутренней структуры и без выделения видов выпускаемой продукции. Документ, в котором представлены затраты по элементам, представляет собой смету затрат на производство. Смета затрат составляется для расчета общей потребности предприятия в материальных и денежных ресурсах. Сумма затрат по каждому элементу определяется на основе счетов поставщиков, ведомостей начисления заработной платы и амортизации.
Элементы себестоимости – это однородные по своему характеру затраты всех служб и цехов на производственные и хозяйственные нужды.
Затраты, образующие себестоимость продукции (работ, услуг), группируются в соответствии с их экономическим содержанием по следующим элементам:
- материальные затраты (за вычетом стоимости возвратных отходов);
- затраты на оплату труда;
- отчисления на социальные нужды;
- амортизация основных средств;
- прочие затраты.
Материальные затраты отражают стоимость приобретаемого со стороны сырья и материалов; стоимость покупных материалов; стоимость покупных комплектующих изделий и полуфабрикатов; стоимость работ и услуг производственного характера, выплачиваемых сторонним организациям; стоимость природного сырья; стоимость приобретаемого со стороны топлива всех видов, расходуемого на технологические цели, выработку всех видов энергии, отопления зданий, транспортные работы; стоимость покупной энергии всех видов, расходуемой на технологические, энергетические, двигательные и прочие нужды [13].
Из затрат на материальные ресурсы, включаемых в себестоимость продукции, исключается стоимость реализуемых отходов.
Под отходами производства понимаются остатки сырья, материалов, полуфабрикатов, теплоносителей и других видов материальных ресурсов, образовавшихся в процессе производства продукции, утративших полностью или частично потребительские качества исходного ресурса.
Они реализуются по пониженной или полной цене материального ресурса в зависимости от их использования.
Затраты на оплату труда отражают затраты на оплату труда основного производственного персонала предприятия, включая премии рабочим и служащим за производственные результаты, стимулирующие и компенсирующие выплаты.
Отчисления на социальные нужды до недавнего времени отражали обязательные отчисления от затрат на оплату труда работников, включаемых в себестоимость продукции (работ, услуг). Эти отчисления производили по установленным законодательством нормам органам государственного социального страхования, Пенсионного фонда, государственного фонда занятости и медицинского страхования.
С 1 янв. 2001 г. все отчисления в социальные внебюджетные фонды заменил единый социальный налог [13].
Амортизация основных средств отражает сумму амортизационных отчислений на полное восстановление основных средств.
Прочие затраты – это налоги, сборы, отчисления во внебюджетные фонды, платежи по кредитам в пределах ставок, затраты на командировки, по подготовке и переподготовке кадров, плата за аренду, износ по нематериальным активам, ремонтный фонд, платежи по обязательному страхованию имущества и т.д.
Группировка затрат по экономическим элементам не позволяет вести учет по отдельным подразделениям и видам продукции, для этого нужен учет по статьям калькуляции.
Калькуляция – это исчисление себестоимости единицы продукции или услуг по статьям расходов. В отличие от элементов сметы затрат, статьи калькуляции себестоимости объединяют затраты с учетом их конкретного целевого назначения и места образования.
Существует типовая номенклатура затрат по статьям калькуляции, однако министерства и ведомства могут вносить в нее изменения в зависимости от отраслевых особенностей.
Типовая номенклатура включает следующие статьи:
- Сырье и материалы.
- Возвратные отходы (вычитаются).
- Покупные изделия, полуфабрикаты и услуги производственного характера сторонних предприятий и организаций.
