Кондиционер воздуха, работающий на наружном воздухе, называется приточным; на внутреннем воздухе - рециркуляционным; на смеси наружного и внутреннего воздуха - кондиционером с рекуперацией [12].

1. Мобильные - кондиционеры, не требующие монтажа; для использования достаточно вывести гибкий шланг или особый блок из помещения для отвода тёплого воздуха. Конденсат обычно скапливается в поддоне в нижней части мобильного кондиционера.

2. Моноблочный кондиционер - новый тип кондиционеров, для использования необходимо два отверстия в стене. Преимущества: простой монтаж и обслуживание, отсутствие разъёмных соединений во фреоновой магистрали и, как следствие, отсутствие утечки фреона, максимально возможный коэффициент полезного действия, длительный срок службы, низкий уровень шума. Недостаток: высокая цена.

3. Оконные - состоящие из одного блока; монтируются в окне, стене и прочее. Недостатки: высокий уровень шума, уменьшение освещённости помещения из-за сокращения площади оконного проёма. Преимущества: дешевизна, лёгкость монтажа и последующего обслуживания, отсутствие разъёмных соединений в хладоновой магистрали и, как следствие, отсутствие утечки фреона, максимально возможный коэффициент полезного действия, длительный срок службы.

4. Сплит-системы (англ. Split — расщепление) — состоят из двух блоков, внутреннего и наружного размещения, соединённых между собой медными трубами, по которым циркулирует хладон. Наружный блок содержит (подобно холодильнику) компрессор, конденсатор, дроссель и вентилятор; внутренний блок — испаритель и вентилятор. Различаются по типу исполнения внутреннего блока: настенный, канальный, кассетный, напольно-подпотолочный (универсальный тип), колонный и другие.

5. Мульти-сплит системы - состоят из наружного блока и нескольких, чаще двух, внутренних блоков, связанных между собой медными трубами, по которым циркулирует хладон. Как и обычные, сплиты различаются по типу исполнения внутренних блоков.

Системы с изменяемым расходом хладагента (VRF, VRV и так далее) состоят из одного наружного блока (при необходимости увеличения общей мощности могут использоваться комбинации наружных блоков) и из некоторого количества внутренних блоков. Особенность систем состоит в том, что наружный блок меняет свою холодопроизводительность (мощность) в зависимости от потребностей внутренних блоков по данной мощности.

6.3 Устройство кондиционера

Наибольшее распространение на сегодняшний день (2015 г.) имеют кондиционеры компрессионного типа. Кроме этого существуют также кондиционеры испарительного типа [12].

6.3.1 Компрессионный кондиционер

Рисунок 6.1 Устройство компрессорного кондиционера: 1 - конденсатор; 2 - терморегулирующий вентиль; 3 - испаритель; 4 - компрессор

Основными узлами любого местного автономного кондиционера компрессионного типа (как и любой холодильной установки) являются:

а) компрессор - сжимает рабочую среду - хладагент (как правило, фреон) и поддерживает его движение по холодильному контуру;

б) конденсатор-радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера переход газа из газообразной фазы в жидкую (конденсация). Для высокой эффективности и длительной эксплуатации преимущественно изготавливается из меди и алюминия;

в) испаритель - радиатор, расположенный во внутреннем блоке. В испарителе при резком снижении давления фреон переходит из жидкой фазы в газообразную (кипение). В основном изготавливается из меди и алюминия;

г) терморегулирующий вентиль — трубопроводный дроссель, который понижает давление фреона перед испарителем;

д) вентиляторы - создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом.

6.3.2 Испарительный кондиционер

Основными узлами кондиционера испарительного типа являются:

а) Корпус и поддон, изготавливаемые из металла или прочной пластмассы, которая устойчива не только к водяной среде, суточным перепадам температуры, но и выдерживает минусовые температуры наружного воздуха;

б) Испарительные фильтры, изготавливаемые из специальной целлюлозы и имеющие форму сот, что позволяет максимально увеличить площадь контакта воды с подаваемым воздухом. Степень насыщения фильтров водой может достигать более 90% [10];

в) Электродвигатель и вентилятор влагозащищенного исполнения позволяющий изменять частоту вращения и тем самым регулировать количество подаваемого воздуха;

г) Водяной насос и клапаны подачи и слива воды. Кондиционер испарительного типа оснащается водяным насосом, который постоянно насыщает фильтры водой. Забор воды осуществляется из поддона кондиционера, уровень которой поддерживается автоматически. Клапан слива воды предназначен для периодического слива воды из поддона для удаления всех отфильтрованных из воздуха частиц.

Рисунок 6.2 Устройство испарительного кондиционера

6.4 Принцип работы кондиционера

6.4.1 Кондиционер компрессионного типа

Компрессор, конденсатор, дроссель (капиллярная трубка, терморегулирующий аппарат) и испаритель соединены тонкостенными медными (в последнее время иногда и алюминиевыми) трубками и образуют холодильный контур, внутри которого циркулирует хладагент (традиционно в кондиционерах используется смесь фреона с небольшим количеством компрессорного масла, однако в соответствии с международными соглашениями производство и использование старых сортов, разрушающих озоновый слой, постепенно прекращается, в современных кондиционерах наиболее часто используются фреоны R-22 и R-410A).

В процессе работы кондиционера происходит следующее (рассмотрим на примере фреона R22). На вход компрессора из испарителя поступает газообразный хладагент под низким давлением в 3-5 атмосфер и температурой от +10 до +20 °C. Компрессор кондиционера сжимает хладагент до давления 15-25 атмосфер, в результате чего хладагент нагревается до +70—90°C, после чего поступает в конденсатор.

Благодаря интенсивному обдуву конденсатора, хладагент остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.

На выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10-20°C выше температуры атмосферного (наружного) воздуха. Из конденсатора тёплый хладагент попадает в терморегулирующий вентиль, который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку, свитую в спираль). На выходе терморегулирующего вентиля давление и температура хладагента существенно понижаются, часть хладагента при этом может испариться.

После дросселирующего устройства (капиллярной трубки или ТРВ) смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется. Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя [11].

Работа кондиционера (холодильника) без отвода тепла от конденсатора (или горячего спая элемента Пельтье) принципиально невозможна. Это фундаментальное ограничение, вытекающее из второго закона термодинамики. В обычных бытовых установках это тепло является бросовым и отводится в окружающую среду, причём его количество значительно превышает величину, поглощённую при охлаждении помещения (камеры). В более сложных устройствах это тепло утилизируется для бытовых целей: горячее водоснабжение и другое.

6.4.2 Кондиционер испарительного типа

Конструкция кондиционера сравнительно проста и не содержит потенциально опасных веществ. Как следует из названия, кондиционеры этого типа работают за счёт испарения. В качестве испаряемой жидкости применяется вода. Тёплый наружный воздух с помощью вентилятора проходит через влажные фильтры и, охлаждаясь, попадает в кондиционируемое помещение. Эффективность охлаждения зависит от влажности наружного воздуха. Чем ниже влажность, тем сильнее идёт испарение воды из фильтров, тем эффективнее работает кондиционер.

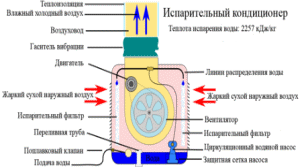

Рисунок 6.3 Принцип работы кондиционера испарительного типа

6.5 Неисправность кондиционера

Одна из наиболее серьёзных неисправностей связана с устройством кондиционера и возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. В этом случае на вход компрессора попадает жидкость, в результате чего компрессор выходит из строя из-за гидроудара. Причин, по которым фреон не успевает испариться, может быть несколько, но самые распространённые вызваны неправильной эксплуатацией плохо спроектированного кондиционера. Во-первых, причиной неисправности могут стать загрязнённые фильтры (при этом ухудшается обдув испарителя и теплообмен), во-вторых включение кондиционера при отрицательных температурах наружного воздуха. При отрицательных температурах (ниже −10°C) существует реальная угроза попадания жидкого фреона в полость компрессора, что приводит к его поломке. В более дорогих, правильно спроектированных системах, присутствуют дополнительные датчики, ёмкости, исключающие попадание жидкого фреона на вход компрессора [12]. В таких системах наиболее вероятной поломкой становится отказ одного из датчиков, что, впрочем, оставляет холодильную систему жизнеспособной. В бытовых оконных кондиционерах БК-1500, БК-2500 производства СССР (Бакинский завод), для устранения данного явления применялся докипатель (он применяется во многих моделях среднего и верхнего ценового диапазона кондиционеров).

Утечка хладагента также может повлечь за собой неправильную неэффективную работу кондиционера. В основном причиной утечки является выполненный с нарушениями монтажа фреоновой магистрали, например, некачественная развальцовка трубок. Со временем, наиболее заметным внешним проявлением утечки, кроме снижения производительности, является обмерзание вентиля (сторона низкого давления) на внешнем блоке сплит-системы, либо (реже) - обмерзание испарителя, что обуславливается понижением давления хладагента, которое в норме для кондиционеров на хладагенте R22 составляет 4,3 (на стороне низкого давления) бар при наружной температуре воздуха + 25 °C. Однако обмерзание может наблюдаться и по другим причинам, например при попадании влаги в контур, или при попадании мусора.

Наличие воздуха и влаги в контуре со временем может привести к выходу из строя компрессора, закупориванию капилляра ледяными пробками. Причиной попадания воздуха в контур также является некачественный монтаж сплит-системы. При правильном монтаже после сборки контура производится его вакуумирование в течение определённого времени (зависит от объёма контура, и для бытовых систем обычно составляет от 20 минут до часа) специальным вакуумным насосом, с целью удаления воздуха и испарения влаги, присутствующей в контуре.

Конденсация влаги в системе кондиционирования приводит к быстрому развитию микроорганизмов на влажных поверхностях внутреннего блока с последующим попаданием их в помещение. Насыщенность воздуха микроорганизмами способствует развитию заболеваний дыхательных путей и кожи [12].

7 Расчет эффективности работ, внедряемого оборудования

Как уже было сказано в разделе №5, у естественной вентиляции есть недостатки, к которым относятся: невозможность очистки воздуха от пыли, создания постоянных условий проветривания, а также ограниченные возможности распределения воздуха по рабочим местам. Основным и главным мероприятием по улучшению качества воздуха является установка кондиционеров в помещения не соответствующие нормативным требованиям.

Для того чтобы рассчитать эффективность работ кондиционера в помещении необходимо знать площадь помещения, а зная площадь можно определить мощность кондиционера.

7.1 Мощность кондиционера

7.1.1 Расчет мощности кондиционера для учебных классов, рассчитанных на 25 человек

Исходные данные:

Площадь помещения-60 кв. м

Высота потолка - 2,75 м

Инсоляция (степень освещенности солнечными лучами) - средняя
