Окончание таблицы 5.19

Рисунок 5.29 - Кривые зависимости напряженности электрического поля от расстояния до оси путей

6 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. РАСЧЕТ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

6.1 Рассмотрение вопросов безопасности жизнедеятельности при эксплуатации электрооборудования

Под электробезопасностью понимается система организационных и технических мероприятий и средств, обеспечивающих защиту людей и животных от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества [20].

Широкое использование электрооборудования во всех отраслях народного хозяйства, в том числе и на железнодорожном транспорте, привело к значительному увеличению количества лиц, связанных с его эксплуатацией.

Проблемы повышения электробезопасности решаются повседневным улучшением условий труда, совершенствованием мер защиты персонала и других лиц, главным образом, от поражения электрическим током.

Поражение человека электрическим током может быть в виде электрического удара или электрических травм. Электрический удар сопровождается судорогами, нарушением дыхания и кровообращения. Под электротравмой понимается травма, вызванная воздействием электрического тока или электрической дуги, а также электромагнитного поля [21].

Электрическая травма возникает, если пострадавший замыкает собой цепь: проводник - рука - туловище - нога - пол - «земля». Возможны и другие пути прохождения тока, из которых наиболее опасен рука – рука. Ток, проходя через тело пострадавшего, вызывает биологическое действие, обычно поражая при этом сердечно - сосудистую и нервную системы.

Поражения людей электрическим током возникают по следующим причинам:

1 от случайного прикосновения или опасного приближения к частям установки, находящейся под напряжением.

В свою, очередь, причинами этого являются:

- неисправность электропроводки, установочных изделий, электроприборов;

- неосторожность, небрежность, неопытность, неосведомлённость пользователя;

- через временно выключенные из сети токоведущие части, если не приняты все меры к выключению из сети;

- при несогласованности в действиях (преждевременное включение тока).

2 от прикосновения к конструктивным металлическим частям установок, обычно находящимся без напряжения, но оказавшимся под напряжением вследствие повреждения изоляции.

Опасные особенности электрического тока, которые ведут к травмам:

- электрический ток незрим, не имеет ни запаха, ни цвета, действует бесшумно;

- невозможно без специальных приборов определить наличие напряжения в проводниках;

- электрический ток при определенных условиях может оказывать повреждающее действие не только при непосредственном соприкосновении с ним, но и через предметы, которые человек держит в руках, и даже на расстоянии;

- ток повреждает ткани не только в месте его входа и выхода, но и на всем пути прохождения через тело человека;

- при действии электрического тока может наблюдаться несоответствие между тяжестью поражения и длительностью его воздействия, и даже случайное точечное прикосновение к токоведущей части электрической установки за долю секунды может вызвать значительные повреждения.

6.2 Меры защиты от поражения электрическим током

При повреждении изоляции металлические части электроустановок и оборудования, обычно не находящиеся под напряжением, могут оказаться под полным рабочим напряжением. Прикосновение к ним человека связано с опасностью поражения электрическим током.

Одной из мер защиты людей в этих случаях является заземление, то есть преднамеренное присоединение к земле металлических частей электрооборудования и электроустановок, которые могут оказаться под напряжением вследствие нарушения изоляции.

Заземление электроустановок осуществляется преднамеренным соединением их с заземляющим устройством. Под заземляющим устройством понимается совокупность всех электрических соединений и устройств, включенных в заземляющие системы или установки, или оборудования [1].

Заземление электроустановок, согласно ПУЭ, следует выполнять:

- при напряжении 380В и выше переменного тока, 440В и выше постоянного – во всех случаях;

- при номинальном напряжении от 42 до 380В переменного и от 110 до 440В постоянного тока – при работах в условиях повышенной опасности и особо опасных.

Заземляющий проводник – это проводник, соединяющий заземляющие части с заземлителем. Заземлителем называется проводник (электрод) или совокупность металлических соединений между собой проводников (электродов), находящихся в соприкосновении с землей [21].

Заземлители могут быть естественными и искусственными. В качестве заземляющих устройств электроустановок в первую очередь должны быть использованы естественные заземлители. Для естественного заземлителя используют электропроводящие конструкции зданий и коммуникаций, водопроводные и другие стальные трубопроводы, металлическую арматуры РУ, железобетонных фундаментов, находящихся в контакте с землей, проложенные в земле оболочки силовых электрических кабелей и так далее. Категорически запрещается использовать, как естественный заземлитель, трубопроводы с взрывоопасными и горючими жидкостями и газами.

Токоведущие части электроустановки не должны быть доступны для случайного прикосновения (прямого и косвенного), а доступные прикосновению открытые и сторонние проводящие части не должны находиться под напряжением, представляющим опасность поражения электрическим током, как в нормальном режиме работы электроустановки, так и при повреждении изоляции.

Меры защиты от прямого прикосновения:

- основная изоляция токоведущих частей;

- ограждения и оболочки;

- установка барьеров;

- размещение вне зоны досягаемости;

- применение сверхнизкого (малого) напряжения.

Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ, согласно ПУЭ, следует применять устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА. Защита от прямого прикосновения не требуется, если электрооборудование находится в зоне системы уравнивания потенциалов, а наибольшее рабочее напряжение не превышает 25В переменного или 60В постоянного тока в помещениях без повышенной опасности и 6В переменного или 15В постоянного тока - во всех случаях.

Меры защиты при косвенном прикосновении:

- защитное заземление;

- автоматическое отключение питания;

- уравнивание потенциалов;

- выравнивание потенциалов;

- двойная или усиленная изоляция;

- сверхнизкое (малое) напряжение;

- защитное электрическое разделение цепей;

- изолирующие (непроводящие) помещения, зоны, площадки.

Защиту при косвенном прикосновении следует выполнять во всех случаях, если напряжение в электроустановке превышает 50В переменного и 120В постоянного тока.

6.3 Расчет защитного заземления

Для расчета защитного заземления необходимы исходные данные:

- суммарная мощность трансформаторов или генератора, питающих сеть, к которой подключена электроустановка, и режим работы нейтрали;

- план электроустановки с указанием основных размеров и размещения оборудования;

- формы и размеры электродов, из которых предусмотрено соорудить групповой заземлитель, а также предполагаемая глубина погружения их в землю;

- данные измерений удельного сопротивления грунта на участке, где должен быть сооружен заземлитель, сведения о погодных условиях, при которых проводились эти измерения, и характеристика климатической зоны;

- данные о естественных заземлителях: какие сооружения могут быть использованы для этой цели; схема; размеры; конструкция элементов, которые будут использованы в качестве заземлителей.

Требуемое значение сопротивления заземляющего устройства определяют исходя из нормированного значения [22].

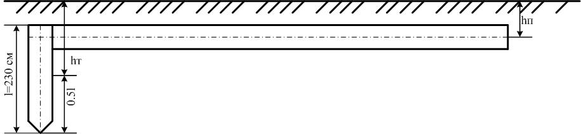

На участке Ружино – Свиягино произведем расчет защитного заземления. Нам надо определить сопротивление растеканию сложного заземления, состоящего из вертикальных стержневых заземлителей и горизонтальной полосы, соединяющей их в контур. Их размеры и размещение в земле показаны на рисунке 6.30, Rдоп = 4 Ом.

Рисунок 6.30 - Размещение сложного заземлителя в земле

Определяем сопротивление одиночного трубчатого заземлителя, Ом:

(6.3.1)

где – расчетное значение удельного сопротивления однородного грунта, ,Ом см; – глубина забивки заземляющего устройства, см; – удельное сопротивление грунта выбираем из таблицы 6.20, равное 0,5∙10⁴ Ом см для глинистого грунта; – коэффициент безопасности, равный 1,6 выбираем из таблица 6.21; l и d – соответственно длина и диаметр заземлителя, равные 230 и 6, см.

Таблица 6.20 - Удельное сопротивление однородного грунта

Таблица 6.21 - Значения повышающего коэффициента по климатическим зонам для нормальной влажности грунта

Определяем число заземлителей, штук:

(6.3.2)
