Рассмотрим расчетные нагрузки и рассчитаем потокораспределение токов и мощностей линии ВЛ ДПР на участке Ружино – Свиягино. Расчет произведем при питании от ТП Свиягино [15].
Схема участка линии ДПР Ружино - Свиягино представлена на рисунке 2.9.
Рисунок 2.9 - Схема участка Ружино - Свиягино линии ДПР при питании от ТП Свиягино
Значения полной мощности трехфазных потребителей Si на участке Ружино – Свиягино линии ВЛ ДПР при питании от ТП Свиягино найдем по формуле (2.1.1) и сведем в таблицу 2.4.
Таблица 2.7 - Значения полной мощности трехфазных потребителей на участке Ружино – Свиягино линии ВЛ ДПР
| Полная мощность трехфазных потребителей, кВА | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 |
| 1394 | 240,32 | 75,77 | 359,40 | 263,27 | 206,9 | 87,46 | 196,1 |
Значения активной и реактивной мощности, протекающих по каждому i-му участку линии ВЛ ДПР при питании от ТП Свиягино, соответственно Pi, кВт и Qi, кВАр, рассчитаем по формуле (2.1.2 и 2.1.3) и полученные значения сведем в таблицу 2.7.
Таблица 2.8 - Активная и реактивная мощности на участке Ружино – Свиягино при питании от ТП Свиягино
| Активная мощность, кВт | 2005 | 1866 | 1803 | 1656 | 1470 | 1214 | 1161 | 989,95 |
| Реактивная мощность, кВАр | 1988 | 1850 | 1789 | 1643 | 1458 | 1204 | 1151 | 981,86 |
Значения токов на каждом участке линии ВЛ ДПР при питании от ТП Свиягино найдем по формуле (2.1.4) и сведем в таблицу 2.8.
Таблица 2.9 – Значения токов на участке Ружино – Свиягино линии ВЛ ДПР при питании от ТП Свиягино
| Значения токов, А | I1 | I2 | I3 | I4 | I5 | I6 | I7 | I8 |
| 4,194 | 1,87 | 4,426 | 5,63 | 7,685 | 1,62 | 5,139 | 29,815 |
На рисунке 2.10 представлено потокораспределение активной мощности по участкам линии ВЛ ДПР при питании от ТП Свиягино.

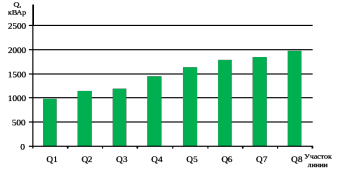

Рисунок 2.10 - Потокораспределение реактивного мощностей по участкам при питании ВЛ ДПР от ТП Свиягино
На рисунке 2.11 представлено потокораспределение реактивной мощности по участкам линии ВЛ ДПР при питании от ТП Свиягино.

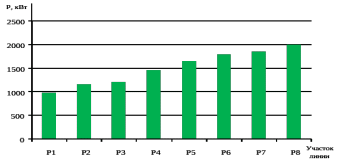

Рисунок 2.11 - Потокораспределение активной мощности по участкам при питании ВЛ ДПР от ТП Свиягино

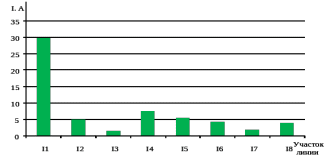

На рисунке 2.12 представлено потокораспределение токов по участкам линии ВЛ ДПР при питании от ТП Свиягино.
Рисунок 2.12 - Потокораспределение токов по участкам при питании ВЛ ДПР от ТП Свиягино
Согласно рисункам 2.10, 2.11 и 2.12, при питании линии ВЛ ДПР консольно от ТП Свиягино, активная и реактивная мощности уменьшаются от ТП Свиягино до ТП Ружино равномерно. На первом участке линии, от ТП Ружино до первого потребителя, активная и реактивная мощность максимальны, а на последнем участке, от восьмого потребителя до ТП Свиягино, минимальны. Токи на данном участке имеют такой же характер равномерности, что и для участка линии ВЛ ДПР при питании от ТП Ружино. На участке три происходит спад тока до минимально значения – 1,62 А, а от четвертого начинается рост и постепенный спад до 4,194 А.
Определив значения активных, реактивных мощностей и токов, протекающих по каждому участку линии ВЛ СЦБ, а так же значения для линии ВЛ ДПР при питании от ТП Ружино и ТП Свиягино, перейдем к определению значений активного и индуктивного сопротивлений каждого участка линий ВЛ СЦБ и ВЛ ДПР.
2.2 Определение значений активного и индуктивного сопротивлений каждого участка линий ВЛ СЦБ и ВЛ ДПР
Значения активного сопротивления каждого i -го участка R, Ом определяют по формуле:
(2.2.1)
где n - количество параллельно соединенных проводов (кабелей) на i-том участке, для воздушных линий электропередачи принимают n - 1; li - длина i-того участка, в километрах;
- погонное активное сопротивление провода (кабеля) на i-ом участке.
Значения индуктивного сопротивления, Ом каждого i-го участка определяется по формуле:
(2.2.2)
где n - количество параллельно соединенных проводов (кабелей) на i-том участке, для воздушных линий электропередачи принимают n - 1; li - длина i-того участка, в километрах;
- погонное индуктивное сопротивление провода (кабеля) на i-ом участке.
Значения погонного активного сопротивления и погонного индуктивного сопротивления определяем согласно [11,16].
Значение активного сопротивления от ТП Ружино до конца кабельной вставки для линии ВЛ СЦБ определяется по формуле:
Значение активного сопротивления от ТП Ружино до первого потребителя для линии ВЛ ДПР определяется по формуле:
Значение индуктивного сопротивления от ТП Ружино до конца кабельной вставки для линии ВЛ СЦБ определяется по формуле:
Значение индуктивного сопротивления от ТП Ружино до первого потребителя для линии ВЛ ДПР определяется по формуле:
Значения активного и индуктивного сопротивлений рассчитаем по формулам (2.2.1 и 2.2.2) и сведем в таблицы 2.10, 2.11, 2.12 и 2.13.
Таблица 2.10 – Значения активного и индуктивного сопротивлений на участке ВЛ СЦБ от ТП Ружино до ПС
| Расчетный участок | R, Ом/км | X, Ом/км |
| А-КЛ | 0,814 | 0,032 |
| КЛ-1 | 5,185 | 2,349 |
| 1-2 | 5,525 | 2,503 |
| 2-3 | 8,075 | 3,658 |
| 3-4 | 8,075 | 3,658 |
Таблица 2.11 – Значения активного и индуктивного сопротивлений на участке ВЛ СЦБ от ТП Свиягино
до ПС
| Расчетный участок | R, Ом/км | X, Ом/км |
| В-КЛ | 0,184 | 0,032 |
| КЛ-8 | 0,85 | 0,385 |
| 8-7 | 3,53 | 1,598 |
| 7-6 | 3,53 | 1,598 |
| 6-5 | 10.2 | 4,62 |
| 5-4 | 10,2 | 4,62 |
Таблица 2.12 – Значения активного и индуктивного сопротивлений на участке ВЛ ДПР от ТП Ружино
| Расчетный участок | R, Ом/км | X, Ом/км |
| А-1 | 2,99 | 2,301 |
| 1-2 | 2,99 | 2,301 |
| 2-3 | 4,37 | 3,363 |
| 3-4 | 4,37 | 3,363 |
| 4-5 | 5,52 | 4,248 |
| 5-6 | 5,52 | 4,248 |
| 6-7 | 1,909 | 1,469 |
| 7-8 | 1,909 | 1,469 |
| 8-Б | 4,209 | 3,239 |
Таблицы 2.13 – Значения активного и индуктивного сопротивлений на участке ВЛ ДПР от ТП Свиягино
| Расчетный участок | R, Ом/км | X, Ом/км |
| Б-8 | 4,209 | 3,239 |
| 8-7 | 1,909 | 1,469 |
| 7-6 | 1,909 | 1,469 |
| 6-5 | 5,52 | 4,248 |
| 5-4 | 5,52 | 4,248 |
| 4-3 | 4,37 | 3,363 |
| 3-2 | 4,37 | 3,363 |
Окончание таблицы 2.13
| 2-1 | 2,99 | 2,301 |
| 1-А | 2,99 | 2,301 |
Определив значения активного и индуктивного сопротивлений каждого участка линии ВЛ СЦБ, а так же значения активного и индуктивного сопротивлений каждого участка линии ВЛ ДПР при питании от ТП Ружино и при питании от ТП Свиягино, перейдем к определению потерь напряжения на каждом участке линии ВЛ СЦБ и ВЛ ДПР.
2.3 Определение значений потери напряжения на каждом участке линий ВЛ СЦБ и ВЛ ДПР
Потерю напряжения на каждом i-ом участке линии СЦБ И ДПРопределяют по формуле, В:
