Рисунок 2.1. - Схема участка линии СЦБ Ружино – Свиягино

Как показано на рисунке 2.1. между питающими подстанциями Ружино и Свиягино расположены 4 станции: Кабарга, Шмаковка, Сунгач и Свиягино, а также приведены длины их перегонов.

В Таблице 2.1. представлены длины перегонов и станций на участке Ружино – Свиягино.

Таблица 2.1. – Длины перегонов и станций на участке Ружино - Свиягино

В Таблице 2.2 представлена полная однофазная мощность потребителей на линии ВЛ СЦБ участка Ружино – Свиягино.

Таблица 2.2 – Полная мощность потребителей на участке Ружино - Свиягино

Значение полной мощности, протекающей по каждому i-му участку, определяют для рассматриваемого режима работы электрической сети по исходным данным, содержащимся на плане этой сети [12]. При этом:

-учитывают, что для одной и той же группы участков, не имеющей ответвлений, значение полной, активной и реактивной мощности одинаковы;

- значения полной мощности однофазных потребителей So, приводят к мощности трехфазных потребителей S_i по формуле, кВ:

(2.1.1)

Приведем значение однофазных электроприемников к трехфазным и сведем полученные значения мощности участка линии ВЛ СЦБ в таблицу 2.1.

Таблица 2.1 - Значения полной мощности трехфазных потребителей

Значения активной и реактивной мощности, протекающих по каждому i-му участку соответственно P_i, кВт и Q_i, квар, определяют по формулам:

(2.1.2)

(2.1.3)

где - расчетное значение полной мощности, протекающей по i-му участку, кВА; - расчетное значение коэффициента мощности на i-му участке, согласно [8] равный .

Значения активной и реактивной мощностей, протекающих по первому участку от ТП Ружино до первой нагрузки линии ВЛ СЦБ, соответственно P_А1, кВт и Q_А1, кВАр, определяются по формулам [14]:

Полученные значения активной и реактивной мощностей по участкам линии СЦБ сведем в таблицу 2.2.

Таблица 2.2 -Активная и реактивная мощности на участке Ружино – Свиягино линии СЦБ

При известных значениях полной мощности S, кВА, на участках сети токи на этих участках сети I, А, определяется по формуле:

(2.1.4)

где - номинальное линейное напряжение линии, кВ, значение которого принимаем из ряда номинальных. Для ВЛ СЦБ .

Ток, I, А., на участке от ТП Ружино до первой нагрузки для линии СЦБ, определяется по формуле:

Значение токов на участке Ружино – Свиягино Ружинской ЭЧ линии СЦБ сведем в таблицу 2.3.

Таблица 2.3 – Значения токов на участке Ружино – Свиягино линии СЦБ

На рисунке 2.2 представлено потокораспределение активной мощности линии ВЛ СЦБ на участке Ружино – Свиягино.

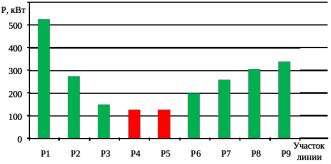

Рисунок 2.2 - Потокораспределение активной мощности по участкам при питании ВЛ СЦБ в нормальном режиме работы

На рисунке 2.3 представлено потокораспределение реактивной мощности линии ВЛ СЦБ на участке Ружино – Свиягино.

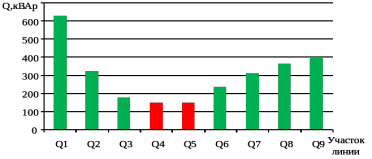

Рисунок 2.3 - Потокораспределение реактивной мощности по участкам при питании ВЛ СЦБ в нормальном режиме работы

На рисунке 2.4 представлено потокораспределение токов линии ВЛ СЦБ на участке Ружино – Свиягино.

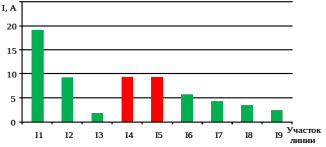

Рисунок 2.4 - Потокораспределение токов по участкам при питании ВЛ СЦБ в нормальном режиме работы

Согласно рисункам 2.2, 2.3 и 2.4, при питании линии ВЛ СЦБ встречно – консольно активная и реактивная мощности уменьшаются от источников питания к посту секционирования равномерно. Токи на данном участке имеют иной характер расположения: от ТП Ружино до поста секционирования убывает равномерно, с просадкой на третьей нагрузке. От ТП Свиягино при минимальном значении 2,396 А возрастает до 9,375 А.

Рассмотрим расчетные нагрузки и рассчитаем потокораспределение токов и мощностей линии ВЛ ДПР на участке Ружино – Свиягино. Расчет произведем для режима работы при питании от ТП Ружино.

Схема участка линии ДПР Ружино - Свиягино при питании от ТП Ружино представлена на рисунке 2.5.

Рисунок 2.5 - Схема участка Ружино - Свиягино линии ДПР при питании от ТП Ружино

Значения полной мощности трехфазных потребителей S_i на участке Ружино – Свиягино линии ВЛ ДПР при питании от ТП Ружино найдем по формуле (2.1.1) и сведем в таблицу 2.4.

Таблица 2.4 - Значения полной мощности трехфазных потребителей на участке Ружино - Свиягино линии ВЛ ДПР

Значения активной и реактивной мощности, протекающих по каждому i-му участку от ТП Ружино, соответственно P_i, кВт и Q_i, кВАр, найдем по формулам (2.1.2 и 2.1.3) и сведем в таблицу 2.5.

Таблица 2.5 - Активная и реактивная мощности на участке Ружино – Свиягино при питании от ТП Ружино

Значения токов на каждом участке линии ВЛ ДПР при питании от ТП Ружино найдем по формуле (2.1.4) и сведем в таблицу 2.6.

Таблица 2.6 – Значения токов на участке Ружино – Свиягино при питании от ТП Ружино

На рисунке2.6 представлено потокораспределение активной мощности по участкам линии ВЛ ДПР при питании от ТП Ружино.

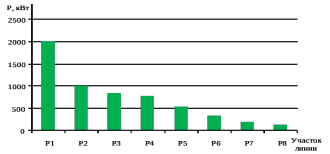

Рисунок 2.6 - Потокораспределение активной мощности по участкам при питании ВЛ ДПР от ТП Ружино

На рисунке2.7 представлено потокораспределение реактивной мощности по участкам линии ВЛ ДПР при питании от ТП Ружино.

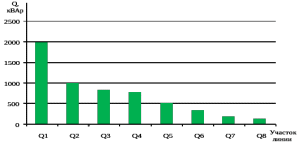

Рисунок 2.7 - Потокораспределение реактивной мощности по участкам при питании ВЛ ДПР от ТП Ружино

На рисунке 2.8 представлено потокораспределение токов по участкам линии ВЛ ДПР при питании от ТП Ружино.

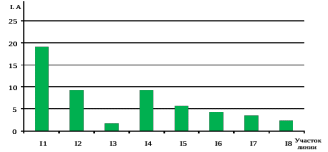

Рисунок 2.8 - Потокораспределение токов по участкам при питании ВЛ ДПР от ТП Ружино

Согласно рисункам 2.6, 2.7 и 2.8, при питании линии ВЛ ДПР консольно от ТП Ружино активная и реактивная мощности уменьшаются от ТП Ружино до ТП Свиягино равномерно. На первом участке линии, от ТП Ружино до первого потребителя, активная и реактивная мощность максимальны, а на последнем участке, от восьмого потребителя до ТП Свиягино, минимальны. Токи на данном участке имеют такой же характер равномерности. Только на участке три происходит спад тока до минимально значения – 1,62 А, а от четвертого начинается рост и постепенный спад до 4,194 А.
