Геометрическая форма, масса, материал и другие данные, необходимые для изготовления и контроля детали «Петля» соответствуют техническим требованиям чертежа 8ТН.882.323, входящего в комплект конструкторской документации электровоза 2(3)ЭС5К. Размеры детали «Петля» изображены на рисунке 2.14. Материал данной детали – сталь марки 3сп, изготовленная в соответствии требований ГОСТ 16523-97.
Рисунок 2.14 – Петля
Деталь «Проволока», изображенная на рисунке 2.15, представляет собой цилиндрический стержень длиной 174 мм круглого сечения диаметром 5 мм. Деталь выполнена из круглой низкоуглеродистой стальной проволоки 1 группы в соответствии требований ГОСТ 3282-74.
Рисунок 2.15 – Проволока
Деталь «Пластина», изображенная на рисунке 2.16, представляет собой прямоугольный параллелепипед с габаритными размерами 210×160×4 мм. Масса детали 1,05 кг. Пластина выполнена из стали 3пс.
Рисунок 2.16 – Пластина
Геометрическая форма, масса, материал и другие данные, необходимые для изготовления и контроля детали «Трубка» соответствуют техническим требованиям чертежа 8ТН.171.178, входящего в комплект конструкторской документации электровоза 2(3)ЭС5К. Размеры детали «Трубка» изображены на рисунке 2.17. Материал данной детали – сталь марки 45 ГОСТ 8733-74.
Рисунок 2.17 – Трубка
Геометрическая форма, масса, материал и другие данные, необходимые для изготовления и контроля детали «Трубка» соответствуют техническим требованиям чертежа 8ТН.171.177, входящего в комплект конструкторской документации электровоза 2(3)ЭС5К. Размеры детали «Трубка» изображены на рисунке 2.18. Материал данной детали – сталь марки 45 ГОСТ 8733-74.
Рисунок 2.18 – Трубка
Геометрическая форма, масса, материал и другие данные, необходимые для изготовления и контроля детали «Букса» соответствуют техническим требованиям чертежа 8ТН.266.035, входящего в комплект конструкторской документации электровоза 2(3)ЭС5К. Размеры детали «Букса» изображены на рисунке 2.19. Материал данной детали – сталь марки 25Л 3-й группы отливки, изготовленная в соответствии требований ГОСТ 977-88.
Рисунок 2.19 – Букса
Деталь «Ушко», изображенная на рисунке 2.20, представляет собой прямоугольный параллелепипед с габаритными размерами 20×31×4 мм. На фронтальной поверхности детали имеется гладкое сквозное отверстие диаметром 8.5 мм. Центр отверстия находится на оси симметрии на расстоянии 21 мм от верхней торцевой грани, на которой имеются две фаски длиной 3 мм выполненные под углом 45 градусов. Масса детали 0,135 кг. Материал – сталь марки 3пс1 ГОСТ 535-88.
Рисунок 2.20 – Ушко
Деталь «Пружина», изображенная на рисунке 2.21, представляет собой винтовую пружину кручения цилиндрической формы с прямым концом с одной стороны и зацепом с другой стороны. Прямой конец пружины и зацеп параллельны друг другу. Пружина выполнена из проволоки круглого сечения диаметром 2 мм. Число рабочих витков пружины равно 6, направление навивки правое. Внутренний диаметр пружины 11 мм, высота 15,5 мм. Длина зацепа 45 мм, радиусы скругления зацепа 6 мм. Длина прямого конца 46 мм, скругление конца радиусом 1,9 мм. Масса детали 0,009 кг. Пружина выполнена из проволоки диаметром 2 мм, изготовленной по ГОСТ 9389-15, покрытие – цинковое хроматированное Ц9Хр.
Рисунок 2.21 – Пружина
Деталь «Пробка», изображенная на рисунке 2.22, представляет собой пробку с наружной трубной конической резьбой конусностью 1:16 и шестигранной головкой сверху. Длина конуса от снования до основной плоскости конической резьбы R ⅜ составляет 6,4 мм. Диаметр резьбы в основной плоскости составляет 16,6 мм. Резьба выполнена по ГОСТ 6211-81. На конце конуса пробки выполнена фаска под углом 45° длиной 1 мм, с противоположной стороны конуса выполнена фаска под углом 45° длиной 1,6 мм. Между конусом и шестигранной головкой имеется проточка шириной 2 мм и диаметром 14 мм. Между головкой пробки и проточкой имеется скругление радиусом 1 мм. Головка пробки имеет форму шестигранника с диаметром вписанной окружности 17 мм. Высота головки равна 9 мм, общая длина пробки составляет 24 мм. Масса детали 0,040 кг. Пробка выполнена из шестигранника, изготовленного по ГОСТ 1051-73 из углеродистой качественной конструкционной стали марки 45, с качеством поверхности группы Б, нагартованный – Н, покрытие – цинковое хроматированное Ц9Хр.
Рисунок 2.22 – Пробка
Деталь «Болт шарнирный», изображенная на рисунке 2.23, представляет собой болт откидной с круглой головкой. Длина болта составляет 60 мм, резьба М10 длиной 40 мм. Внутренний диаметр кольца 10,5 мм, внешний диаметр кольца 18 мм, ширина кольца 12 мм. Скругление между стержнем болта и головкой составляет 6 мм. Масса детали 0,070 кг. Болт выполнен из стали марки 10 ГОСТ 1050-74, покрытие – цинковое хроматированное Ц9Хр.
Рисунок 2.23 – Болт шарнирный
Деталь «Гайка», изображенная на рисунке 2.24, представляет из себя усеченный конус с двумя округлыми ушками, расположенными в диаметральной плоскости конуса. Диаметр основания конуса равен 18 мм, верхний диаметр 15,3 мм. Усеченный конус имеет центральное сквозное отверстие с резьбой М10-6Н. В нижней части отверстия с резьбой имеется фаска, выполненная под углом 60° к центру конуса, наружный диаметр фаски равен 11,2 мм. В верхней части усеченный конус имеет скругление радиусом 1 мм. Расстояние от основания конуса до крайней части граней ушков составляет 22 мм, расстояние между крайними частями граней ушков составляет 48 мм. Радиус скругления верхней части ушков составляет 7 мм. Толщина ушков в нижней части равна 3,9 мм, в верхней 3,4 мм. Радиус скругления (галтель) между усеченным конусом и ушками составляет 4 мм. Радиус скругления торцов ушков равен 1 мм. Масса детали 0,023 кг. Гайка изготовлена из стали марки 25Л 3-й группы отливки по ГОСТ 977-88.
Рисунок 2.24 – Гайка
Деталь «Пробка», изображенная на рисунке 2.25, представляет собой пробку с наружной трубной конической резьбой конусностью 1:16 и шестигранной головкой сверху. Длина конуса от снования до основной плоскости конической резьбы R ⅜ составляет 9,5 мм. Диаметр резьбы в основной плоскости составляет 26,44 мм. Резьба выполнена по ГОСТ 6211-81. На конце конуса пробки выполнена фаска под углом 45° длиной 1,5 мм, с противоположной стороны конуса выполнена фаска под углом 45° длиной 1,7 мм. Между конусом и шестигранной головкой имеется проточка шириной 4,1 мм и диаметром 23,5 мм. Между головкой пробки и проточкой имеется скругление радиусом 1 мм. Головка пробки имеет форму шестигранника с диаметром вписанной окружности 27 мм. Высота головки равна 14 мм, общая длина пробки составляет 36 мм. Масса детали 0,141 кг. Пробка выполнена из шестигранника, изготовленного по ГОСТ 1051-73 из конструкционной стали марки 20, с качеством поверхности группы Б, нагартованный – Н, покрытие – цинковое хроматированное Ц9Хр.
Рисунок 2.25 – Пробка
Деталь «Пробка», изображенная на рисунке 2.26, представляет собой пробку с наружной трубной конической резьбой конусностью 1:16 и шестигранной головкой сверху. Длина конуса от снования до основной плоскости конической резьбы R 1 составляет 10,4 мм. Диаметр резьбы в основной плоскости составляет 33,25 мм. Резьба выполнена по ГОСТ 6211-81. На конце конуса пробки выполнена фаска под углом 45° длиной 1,5 мм, с противоположной стороны конуса выполнена фаска под углом 45° длиной 2,7 мм. Между конусом и шестигранной головкой имеется проточка шириной 1,6 мм и диаметром 29,5 мм. Между головкой пробки и проточкой имеется скругление радиусом 1,5 мм. Головка пробки имеет форму шестигранника с диаметром вписанной окружности 36 мм. Высота головки равна 17 мм, общая длина пробки составляет 43 мм. Масса детали 0,313 кг. Пробка выполнена из шестигранника, изготовленного по ГОСТ 1051-73 из конструкционной стали марки 20, покрытие – цинковое хроматированное Ц9Хр.
Рисунок 2.26 – Пробка
Деталь «Заклепка», изображенная на рисунке 2.27, представляет собой цилиндрический стержень длиной 75 ±1,2 мм круглого сечения диаметром 10 мм. На одном конце стержня находится полукруглая головка сферической формы диаметром 16,6 мм. Радиус сферы составляет 8,3 мм. Между плоской частью головки и цилиндром стержня имеется скругление радиусом 0,6 мм. Масса детали 0,44 кг. Заклепка выполнена по ГОСТ 10304-70 из проволоки 10кп ГОСТ 10299-80.
Рисунок 2.27 – Заклепка

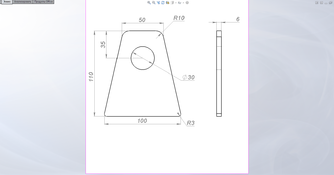

Деталь «Проушина», изображенная на рисунке 2.28, представляет собой треугольную усеченную призму с прямоугольными основаниями. Длина нижнего основания 100 мм, ширина 6 мм. Длина верхнего основания 50 мм, ширина 6 мм. Расстояние между основаниями 110 мм. Между узкими гранями призмы имеются закругления в нижнем основании радиусом 3 м, в верхнем основании радиусом 10 мм. На фронтальной поверхности призмы имеется гладкое сквозное отверстие диаметром 30 мм. Центр отверстия находится на расстоянии 35 мм от верхнего основания на оси симметрии. Масса детали 0,3 кг. Проушина выполнена из стали марки 3пс ГОСТ 14637-79.
Рисунок 2.28 – Проушина
Деталь «Шайба», изображенная на рисунке 2.29, представляет собой плоский диск диаметром 17 мм с круглым сквозным отверстием в центре диаметром 8,4 мм. Толщина шайбы 1,5 мм. Масса детали 0,002 кг. Шайба выполнена по ГОСТ 18123-82 из металлической ленты 08кп-ПН-2-1,5×56 ГОСТ 503-81.
Рисунок 2.29 – Шайба
Деталь «Шайба», изображенная на рисунке 2.30, представляет собой плоский диск диаметром 21 мм с круглым сквозным отверстием в центре диаметром 10,5 мм. Толщина шайбы 2 мм. Масса детали 0,004 кг. Шайба выполнена по ГОСТ 18123-82 из металлической ленты 08кп-ПН2-2×70 ГОСТ 503-81.
Рисунок 2.30 – Шайба
Деталь «Заклепка», изображенная на рисунке 2.31, представляет собой цилиндрический стержень длиной 55 ± 0,95 мм круглого сечения диаметром 10 мм. На одном конце стержня находится полукруглая головка сферической формы диаметром 15,57 мм. Радиус сферы составляет 8,3 мм. Между плоской частью головки и цилиндром стержня имеется скругление радиусом 0,6 мм. Масса детали 0,395 кг. Заклепка выполнена по ГОСТ 10304-80 из проволоки 10кп ГОСТ 10299-87.
Рисунок 2.31 – Заклепка
Деталь «Заклепка», изображенная на рисунке 2.32, представляет собой цилиндрический стержень длиной 50 мм. Диаметр стержня заклепки равен 8 мм. На одном конце стержня находится потайная головка конической формы диаметром 13,9 мм, коничностью 90°. Между конусом головки и цилиндром стержня имеется скругление радиусом 0,25 мм. Масса детали 0,208 кг. Заклепка выполнена по ГОСТ 10300-80 из проволоки 10кп ГОСТ 10300-80.
Рисунок 2.32 – Заклепка
