Характеристики

дизельного

топлива*

Единица измерения

Нормы в отношении экологического класса

К2

К3

К4

К5

Массовая доля серы, не более

мг/кг

500

350

50

10

Температура вспышки в закрытом тигле, не ниже:

°С

для летнего и межсезонного дизельного топлива

40

40

55

55

для зимнего и арктического дизельного топлива

30

30

30

30

Фракционный состав - 95 процентов объемных перегоняется при температуре, не выше

°С

360

360

360

360

Массовая доля полициклических ароматических углеводородов, не более

%

-

11

11

8

Цетановое число для летнего дизельного топлива, не менее

-

45

51

51

51

Цетановое число для зимнего и арктического дизельного топлива, не менее

-

не опр.

47

47

47

Смазывающая способность, не более

мкм

не опр.

460

460

460

Предельная температура фильтруемости, не выше:

°С

летнее дизельное топливо

не опр.

не опр.

не опр.

не опр.

дизельного топлива зимнего**

-20

-20

-20

-20

дизельного топлива арктического

-38

-38

-38

-38

дизельного топлива межсезонного***

- 15

-15

-15

-15

* допускается содержание в дизельном топливе не более 7% (по объему) метиловых эфиров жирных кислот;

** для Республики Казахстан не более минус 15°С для экологических классов К2, К3, К4 и К5;

*** для Республики Казахстан не более минус 5°С для экологических классов К2, К3, К4 и К5;

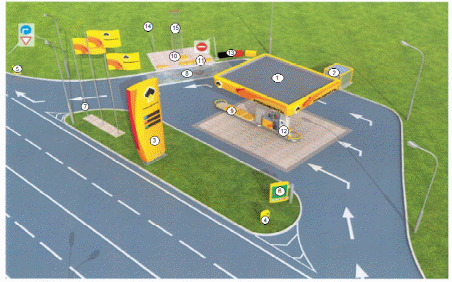

Описание формата:

- площадь земельного участка 0,09 Га.

Обозначение на схеме:

1.Навес на 1 ТРК (блочное исполнение);

2.Коммутационный шкаф;

3.Информационная стела;

4.Указатель «въезд»;

5.Указатель «выезд»;

6.Информационный пилон «Схема движения»;

7.Флагштоки;

8.Площадка АЦ;

9.Блок хранения топлива 50 (15+15+20) ;

10.Очистные сооружения ливневых стоков;

11.Узлы слива;

12.Автоматический терминал оплаты;

13.Контейнеры для песка, проб и замазученных отходов;

14.Молниеприемник;

15.Стойка деаэрации.

Рисунок 1.1 - Ситуационный план формата «А1»

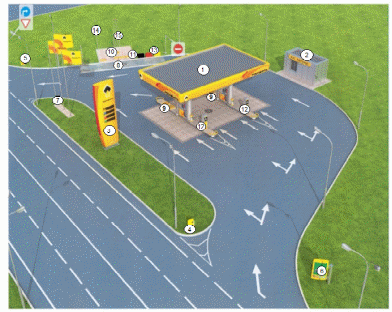

Описание формата:

- площадь земельного участка 0.13 Га;

- общая площадь здания 15 ;

- средний рекомендуемый объем реализации нефтепродуктов 3 тыс. тонн в год.

Обозначение на схеме:

1.Навес на 2 ТРК;

2.Здание персонала;

3.Информационная стела;

4.Указатель «въезд»;

5.Указатель «выезд»;

6.Информационный пилон «Схема движения»;

7.Флагштоки;

8.Площадка АЦ;

9.Блок хранения топлива 50 (25+25) – 2шт;

10.Очистные сооружения ливневых стоков;

11.Узлы слива;

12.Автоматический терминал оплаты;

13.Контейнеры для песка, проб и замазученных отходов;

14.Молниеприемник;

15.Стойка деаэрации.

Рисунок 1.2 - Ситуационный план ФОРМАТ «А2»

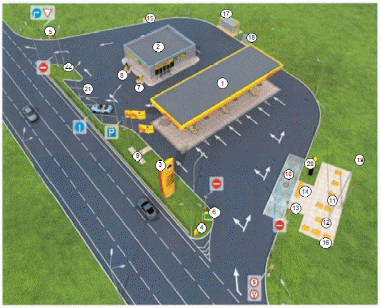

Описание формата:

- площадь земельного участка 0,28 Га;

- общая площадь здания: 125 ;

- площадь торгового зала: 54 ;

- средний рекомендуемый объем реализации нефтепродуктов: 3-4 тыс тонн в год;

торговый зал, стоянка для легковых авто.

Обозначение на схеме:

1.Навес на 3 ТРК

2.Здание операторной;

3.Информационная стела;

4.Указатель «въезд»;

5.Указатель «выезд»;

6.Информационный пилон «Схема движения»;

7.Пост подкачки шин

8. Стационарный пылесос

9.Флагштоки;

10.Площадка АЦ;

11.Резервуарный парк

12. Аварийный резервуар

13. Технологический отсек переключения аварийных проливов

14.Узлы слива

15.Парк пожарных резервуаров

16.Очистные сооружения ливневых стоков

17. Блок ТБО

18.Генератор

19.Молниеприемник

20.Контейнеры для песка, проб и замазученных отходов

21. Парковка легковых автомобилей

Рисунок 1.3 - Ситуационный план формата ФОРМАТ «В3»

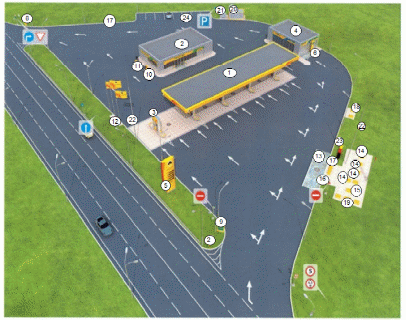

Описание формата:

- площадь земельного участка 0,4 Га;

- общая площадь здания: 175 ;

- площадь торгового зала: 88 ;

- средний рекомендуемый объем реализации нефтепродуктов: 5-6 тыс. тонн в год;

- торговый зал, кафе, стоянка для легковых автомобилей.

Обозначение на схеме:

1.Навес на 4 ТРК ;

2.Здание операторной ;

3.Отдельностоящий островок ТРК ;

4.Здание автоматической мойки

5.Информационная стела

6. Информационная стела мойки

7-8.Указатель «въезд»-«выезд»;

9.Информационный пилон «Схема движения»;

10.Пост подкачки шин;

11. Стационарный пылесос;

12.Флагштоки;

13.Площадка АЦ;

14.Резервуарный парк;

15.Аварийный резервуар;

16.Технологический отсек переключения аварийных проливов;

17. Узлы слива;

18.Парк пожарных резервуаров;

19.Очистные сооружения;

20.Блок ТБО;

21.Генератор;

22.Молниеприемник;

23. Контейнеры для песка, проб и замазученных отходов;

24. Парковка легковых автомобилей;

Рисунок 1.4 - Ситуационный план формата «С4+АМ+ОЗО»

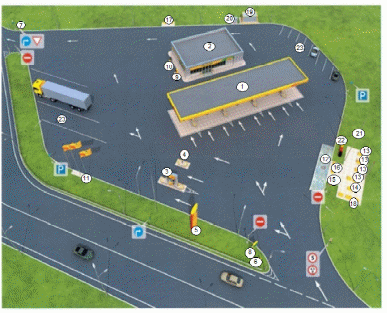

Описание формата:

- площадь земельного участка минимум 0,34 Га;

- общая площадь здания: 210 ;

- площадь торгового зала: 104 ;

- средний рекомендуемый объем реализации нефтепродуктов: 4-5 тыс. тонн в год;

- торговый зал, кафе, стоянка для легковых и грузовых автомобилей.

Обозначение на схеме:

1.Навес на 4 ТРК;

2.Здание операторной;

3.Отдельный островок (ОЗО);

4.ТРК- сателлит;

5.Информационная стела;

6.Указатель «Въезд»;

7.Указатель «Выезд»;

8.Информационный пилон «Схема движения»;

9.Пост подкачки шин;

10. Стационарный пылесос;

11. Флагштоки;

12. Площадка АЦ;

13. Резервуарный парк;

14. Аварийный резервуар;

15. Технологический отсек переключения аварийных проливов;

16. Узлы слива;

17. Парк пожарных резервуаров;

18. Очистные сооружения ливневых стоков;

19. Блок ТБО;

20.Генератор;

21. Молниеприемник;

22. Контейнеры для песка, проб и замазученных отходов;

23. Парковка легковых и грузовых автомобилей.

Рисунок 1.5 - Ситуационный план формата «D4+ОЗО+САТЕЛЛИТ»
