Режим «Проверка» - предусматривает разовое проведение тестовой операции с целью выявления неисправных элементов, или отклонений параметров испытуемого блока от нормы. Тестовое испытание может производиться, как в ручном, так и в автоматическом режиме.

Режим «Обкатка» - предусматривает проведение тестовых операций с целью принятия решения о пригодности испытуемого прибора к дальнейшей эксплуатации. Тестовое испытание проводиться циклически в автоматическом режиме. Проверка проходит либо до обнаружения отказа с указанием неисправной системы или параметра, либо до окончания времени, предусмотренного для выполнения всего комплекса тестов. В последнем случае, объект контроля считается исправным.

Автоматизация диагностической проверки должна предусматривать наличие специализированного оборудования и приборов с возможностью программного управления процессом проведения испытания и получения данных контроля посредством внешнего согласования.

Рекомендуется предусмотреть возможность выполнения одновременной проверки или обкатки нескольких однотипных приборов.

Любой из рассмотренных режимов работы оборудования должен предусматривать возможность организации следующих проверок:

• «Ремонт по событию» - предусматривает проведение тестовых операций с целью дачи разового заключения о пригодности испытуемого прибора к дальнейшей эксплуатации при возникновении отказов оборудования. Тестовое испытание проводиться циклически в автоматическом режиме. Проверка проходит либо до обнаружения отказа с указанием неисправной системы или параметра, либо до окончания времени, предусмотренного для выполнения всего комплекса тестов. В последнем случае объект контроля считается исправным.

• «Измерение сопротивления изоляции» - предусматривает проведение измерений изоляции с целью установления пригодности испытуемого прибора к проведению дальнейшей проверки. Данный блок тестового испытания должен проводиться на начальном этапе, до выполнения основных тестовых операций. В случае выявления отклонений от нормируемых параметров, блок снимается с дальнейшей проверки до устранения неисправности. В случае невозможности устранения дефекта, объект контроля считается неисправным и исключается из дальнейшей эксплуатации.

• «Измерение параметров выходных напряжений и токов» - предусматривает проведение измерений параметров выходных напряжений и токов при выполнении тестовых операций. Проверка предусматривает обнаружение и фиксацию события отклонений параметров от нормы.

• «Измерение временных параметров» - предусматривает проведение измерений временных параметров выходных сигналов и кодовых комбинаций при выполнении тестовых операций. Проверка предусматривает обнаружение и фиксацию отклонений параметров от нормы.

Концепция CALS технологий при выполнении тестовых проверок будет сводиться к выполнению следующих условий:

• получение общих справочных данных и технологий проведения испытаний;

• просмотр архивных данных измерений и нарушений в работе по конкретному прибору;

• получение описания технологии проверки и схемы подключения при выполнении тестовой программы конкретного прибора;

• справочные данные нормируемых параметров по испытуемому прибору;

• формирование комплексной базы знаний по ремонтопригодности оборудования;

• обратная связь с разработчиками систем и оборудования.

Основные режимы работы оборудования, применение технологий CALS и организация обмена данными между различными системами диагностики отражены на листе 4 графического материала.

1. Архивация и сохранение данных на сервере

Ранее была обоснована необходимость формирования общего информационного ресурса. В данном подразделе рассмотрим более подробно его организацию и основные требования, выдвигаемые к самому ресурсу и его программному обеспечению.

Основываясь на характеристиках, изложенных в [19], системе электронного архива РТУ можно дать следующее определение:

Программно-аппаратный комплекс, решающий задачи:

• временного и долгосрочного хранения данных измерений;

• учета и хранения протоколов проверки и отчетных документов;

• управления доступом на внесение изменений в отчетные формы;

• обработку информационных потоков сети диагностики предприятия;

• управления использованием хранимой информации, в том числе и для разработки новой.

• формирование базы знаний РТУ;

• доступ к интерактивным электронно-техническим руководствам.

Большинство современных систем автоматизации сфер деятельности ОАО «РЖД» хранят записи в табличном виде и используют СУБД для внесения новых записей, редактирования старых, поиска необходимых. Над «извлеченными» из таблиц СУБД — записями, той или иной системой автоматизации производятся различные действия. После этих действий производится либо изменение старой, либо внесение новой записи.

Структурные решения хранения информации и отчетных документов должны включать в себя существующие элементы технологии создания и работы с ними.

В настоящее время, в РТУ информация используется как в электронном, так и в «традиционном бумажном» виде, поэтому следует учитывать возможность тиражирования (печати).

Создание любого электронного архива должно подразумевать наличие основных системных функций:

• система должна хранить информацию;

• система должна регистрировать информацию;

• система должна предоставлять информацию;

• система должна позволять использовать информацию (не только «смотреть», но и редактировать, создавать новую на основе ранее созданной, причем, не «нанося ущерб» ранее помещенной на хранение информации);

• система должна управлять информацией;

• система должна быть модульной.

Вариант организации модульной системы хранения и обработки данных представлен на рисунке 3.5.

Подсистема ввода (ПСВ).

ПСВ, в свою очередь, включает:

• Подсистему ввода данных измерений, сведений о нарушении нормальной работы прибора.

• Подсистему ввода сканированных документов, включающую средства перевода документов в электронный вид, средства обработки изображений, средства ввода в систему электронного архива.

Подсистема ввода сканированных документов состоит из:

• подсистемы ввода узкоформатных документов;

• подсистемы ввода широкоформатных документов.

• Подсистему ввода документов, создаваемых сразу в электронном виде.

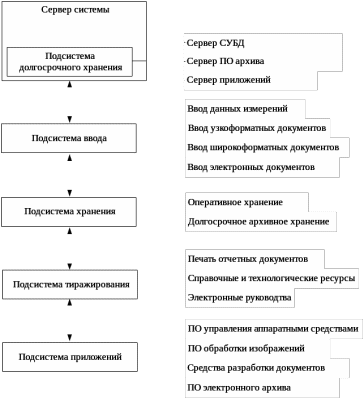

Рисунок 3.5 – Организация модульной системы хранения и обработки данных

Подсистема хранения (ПСХ).

ПСХ включает в себя:

• Области оперативного хранения.

• Области долгосрочного архивного хранения.

Подсистема тиражирования (ПСТ).

ПСТ включает в себя:

• Подсистему тиражирования отчетных документов.

• Подсистему справочных и технологических ресурсов.

• Подсистему электронных руководств.

Подсистема приложений (ПСП).

ПСП, в свою очередь, включает:

• ПО управления аппаратными средствами.

• ПО обработки сканированных изображений.

• Средства разработки электронных документов.

• ПО электронного архива и документооборота, включающее:

а) СУБД;

б) «Серверную часть»;

в) «Клиентские части».

• Дополнительные программные средства. Например, конверторы таблиц для разных СУБД (при создании единого информационного пространства) и т. д.

Для реализации перечисленных возможностей потребуется дополнительное оборудование, включающее в себя:

• Сервер системы.

• Рабочие станции.

• Сетевое оборудование.

Перечислим основные требования к функциям разрабатываемого программного обеспечения:

• Обеспечение прав доступа к информации, согласно реальной должностной структуре предприятия.

• Обеспечение ввода любых документов предприятия в единую базу данных с заведением карточки документа и размещением файла (файлов для сборок) в той или иной области хранения. Система должна позволять вводить любые документы, независимо от приложения, в котором они созданы или формата, в котором отсканированы, также независимо от потока информации — общего (административного), инженерно-конструкторского, проектного или другого.

• Обеспечение отображения структуры приборов (например, блоков).

• Обеспечение логических связей между файлами документов, созданных в различных приложениях. Например, файл чертежа может храниться в формате TIFF, DWG и т. д., а файл спецификации может быть созданным, например, в MS Excel. При этом в файловой структуре одного документа могут содержаться разнородные файлы, открываемые для редактирования и (или) просмотра соответствующими приложениями. При этом документ имеет одну учетную запись и карточку.

• Обеспечение логических связей документов, принадлежащих к разным потокам информации.

• Обеспечение логического объединения всей документации, независимо от потока, в папку или раздел архива, относящийся к одному изделию, проекту.

• Обеспечение взаимодействия со всеми подсистемами комплексного решения — системы электронного архива и документооборота. Система обеспечивает взаимодействие с устройствами сканирования, тиражирования, хранения и пользовательскими приложениями, принятыми для работы с документами любых потоков на предприятии.

• Обеспечение поиска по заданным или формируемым пользователем запросам любого документа.

• Обеспечение взаимодействия между пользователями посредством системы электронной почты с возможностью рассылки сообщений и вложенных отчетных документов.

• Обеспечение «статусности» документов. Система должна позволять создать любое число любых статусов, которые могут иметь реальные документы предприятия;

• Обеспечение «версионности» документов. Система должна позволять создавать и хранить несколько версий одного документа.

• Обеспечение подписи документа. Система должна иметь встроенную систему электронной подписи. Сведения о лице, подписавшем документ, дате, времени подписи должны регистрироваться в системе.

• Обеспечение маршрутизации документа. Система позволяет составить маршрут, указать его в способе обработки при регистрации нового документа.

Способ обработки включает:

• условия перехода документа между пользователями;

• изменения статуса (например, в зависимости от результатов диагностики), подписи, автоматическое создание версий (при необходимости);

• автоматическое создание извещений об изменениях (при необходимости),

• автоматическую рассылку документа следующему пользователю с автоматическим вложением документа или его версии, извещения об изменении, перемещением из одного раздела архива в другой (например, при присвоении статуса «Прибор списан»).

Способ обработки (маршрут) может иметь любое число переходов, учитывать «возврат» не подписанного и не прошедшего проверку документа на доработку. Способы обработки составляются в соответствии с имеющимися на предприятии.

• Обеспечение системы отчетов. Система должна позволять формировать любые отчеты, необходимые для анализа работы.

1. Оценка результатов измерений

Получение ответов от объекта диагноза обычно называют проверками, а основные и дополнительные выходы, с которых снимаются ответы, называют контрольными точками [11].

Так, при тестовом диагнозе специальное воздействие поступает от источника воздействия средств диагноза на объект диагноза (ОД). Ответная реакция через устройства связи принимается, соответствующим измеряемому параметру, диагностическим контроллером. Сигнал сравнивается с различными известными реакциями состояния ОД, заданными физической или математической моделью. Блок управления связан с пультом управления и осуществляет управление программой диагноза.
