1 РАСЧЁТ СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ ДЛЯ БЛОКОВ ЭЛЕКТРОВОЗА 2ЭС5К, ПИТАНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА И ПНЕВМАТИЧЕСКОЙ ЧАСТИ

1. Расчёт соединительных проводов для блоков электровоза ЭС5К.

Максимальную нагрузку на отдельную цепь выберем 25 А (рассчитан по автоматическому выключателю "Тяга") и возьмём 30 % запас по току, следовательно он составит 32,5 А при напряжении равном 50 В.

Определим диаметр провода, необходимого для максимальной нагрузки. Норма нагрузки для медного провода принимается 2 А/мм². Следовательно необходимо взять провод диаметром не менее 2,26 мм. Площадь поперечного сечения при этом должна быть равна, мм²:

(1.1)

Следовательно получаем расчёт

мм²

В наличии имеется провод ПВ-3/ПУГВ 1х4 мм, которым и произведён монтаж блоков ЭС5К с пультом машиниста компьютерного тренажёрного комплекса и пультом помощника машиниста согласно схеме цепей управления электровоза ЭС5К "Ермак".

1. Расчёт проводов питания для распределительного щита ШП-21 от линии 380 вольт

Согласно руководства [1], максимальная потребляемая мощность не более 13 кВт. Прокладку будем вести в кабель - канале медным проводом. Значение мощности при трёхфазном токе, не зависящее от времени и постоянное на всём его протяжении, рассчитывается по формуле 1.2

(1.2)

где мощность уравновешенной системы, Вт.

линейное напряжение, В .

линейный ток, А.

Но так как коэффициент мощности трансформатора очень сильно зависит от нагрузки, в расчётах им можно пренебречь. В связи с этим найдём ток протекающий по проводам системы

(1.3)

11,4 А.

При таком токе, согласно таблиц [2] достаточно будет провода сечением 2,5 мм². В наличии имелся медный провод марки КГ 3х6 мм, чего более чем достаточно для питания системы. Блок питания включили в сеть от распределительного щита через автоматический выключатель ВА 47-29 3П/16А и силовой контактор КМ 11810 18А 220В.

1.3 Определение производительности компрессора

Производительность компрессора определяется

(1.4)

где коэффициент учитывающий необходимость выключения компрессора для охлаждения;

расход воздуха на компенсирование локомотивных утечек принимаем .

Полученное значение округляем в большую сторону.

Таблица 1.1 - Технические характеристики компрессора ВУ-3,5/10-1450.

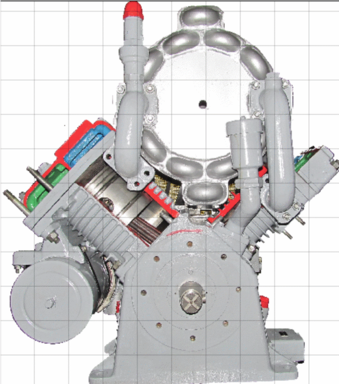

Рисунок 1.1. – Фотография компрессора ВУ-3,5/10-1450

В данной работе необходимости установки такого компрессора нет из-за низкого разбора воздуха в лабораторных условиях и больших энергетических ресурсов. Для сезона с мая по октябрь будет использован компрессор С416М (рисунок 1.2, а), расположенный снаружи здания, а для периода с ноября по апрель-компрессор V-0.25/12.5 (рисунок 1.2, б) врезанный в пневматическую систему тренажёра.

Рисунок 1.2 – Фоторгафия компрессоров тренажера: а) - С416М, б) - V-0.25/12.5

Пневматическая схема электровоза ЭС5К "ЕРМАК" прочерчена с помощью программы CorelDRAW Graphics Suite X6 и представлена на плакате ДП 190301.65. КВ12 – Л -030 (В) 03.

1.4 Сборка и подключение пневматической части к высоковольтной камере

В предыдущем пункте 1.3 был произведён расчёт производительности компрессора на локомотиве, но в данной работе не предусмотрен и не установлен тормоз электровоза, главные и запасные резервуары, а также тормозная, питательная и импульсная магистраль. В работу подключен только воздух цепей управления с давлением 6 кгс/см². Это начальное давление обусловлено включением автомата минимального давления резервуара объёмом 32 литра ВОВ-25А-10/400 УХЛ1. Далее для питания установлены два редуктора условный номер 348-2 . Один отрегулирован на давление 2,4 кгс/см² (для нормальной работы токоприёмника ТАсС-10-01), второй - на 5 кгс/см² для работы ВБ-8. Пневматическая цепь выполнена метеллопластиковой трубой типоразмером 16. Для этих труб нормальным рабочим давлением при температуре жидкости до 95⁰С является 10бар, что примерно равно 10 кгс/см². В связи с тем, что гидравлические испытания сосудов под давлением проводятся при давлении 1,25 раз больше рабочего воздушного давления, это соответствует:

(1.5)

где давление пневматическое, кгс/см².

давление гидравлическое, кгс/см².

кгс/см²

В результате получили давление большее чем необходимо для работы. Следовательно металлопластиковая труба пригодна для использования.

1.5 Сборка и подключение светодиодов к реле и контакторам.

Для лучшей визуализации включенных аппаратов цепей управления электровоза ЭС5К "ЕРМАК" на каждое реле, контактор и выключатель были установлены светодиоды синего цвета марки ARL2-5213UBC-3cd диаметром 3 мм с характеристиками: рабочее напряжение =12В ; рабочий ток =0,02А ; угол рассеивания =30 °; длина волны 470 nm ; цена 12 руб./шт. Изоляция электрических частей вместе с гасящим резистором произведена термоусадочной трубкой на основе фторкаучука, которая имеет свойства:

• при нагреве уменьшает свои размеры в 2 — 2,5 раза;

• не трескается и сохраняет свои эластичные свойства даже при температуре до -55 градусов;

• не горючий;

• выдерживает напряжение до 600 Вольт;

• отлично защищает спаиваемые стыки от коррозии и других агрессивных сред;

• не впитывает влагу;

• имеет разноцветную палитру;

Расчёт гасящего резистора производился с учётом рассеиваемой мощности:

(1.6)

где сопротивление резистора, Ом.

напряжение питания, В.

прямое напряжение диода, В.

прямой ток диода, А.

Ом=1,9 кОм

Рисунок 1.3 – Копия схемы подключения светодиодов к реле и контакторам

(1.7)

где сопротивление резистора, Ом.

мощность, Вт.

прямой ток диода, А.

=0,76 Вт.

Самый близкий из серийных резисторов согласно расчётов MOF-100 1W 2 KOm 5% с техническими характеристиками: постоянный металлоксидный, 2 KOm, мощность 1Вт, точность 5%. Врезультате увеличен срок службы светодиода уменьшением прямого тока при сравнительно небольшой изменении яркости.

2. ПОДГОТОВКА СХЕМЫ И РАСЧЁТ СВЕТОДИОДНОЙ ЦЕПИ

2.1. Изготовление схемы электровоза ЭС5К "ЕРМАК"

Схема цепей управления электровоза ЭС5К "ЕРМАК" прочерчена с помощью программы CorelDRAW Graphics Suite X6 размерами 2400*1200 мм с учётом габарита стены перед пультом машиниста и помощника машинист.

Для подсветки цепей управления схемы электровоза ЭС5К "ЕРМАК", с целью визуализации прохождения тока по цепям, были применены светодиоды четырёх цветов диаметром 3 мм.

Таблица 2.1 – Визуальный контроль целостности цепи

Так как все цепи локомотива на схеме различной длины, то и количество светодиодов будет разное. Каждая цепь просчитывалась отдельно при установке светодиодов последовательно.
