1.2.4 Оценка качества работ по электромашинному цеху

За 12 месяцев 2014 года из локомотивных депо поступило 567 телеграфных сообщений по выходу из строя гарантийных узлов и агрегатов, из них (рисунок 1.1 и плакат ДП 190301.65.КД11-Л-113.02): на ТПС – 450 шт., на линейное оборудование – 117 шт., (2013 году – 553 уведомлений, из них: на ТПС – 403 шт., на линейное оборудование –150 шт.). Общее количество поступивших телеграфных сообщений увеличилось на 14 шт. или 2,47%. Отнесено на вину завода 334 уведомлений (2013 год – 319 уведомлений).

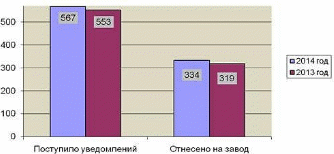

Рисунок 1.1 – Диаграмма распределения поступивших телеграфных сообщений

Распределение количества поступивших телеграфных сообщений по видам ремонта, представлено на рисунке 1.2: МЛП – 198 шт. или 35% (2013 г. – 91 шт. или 15%); КР – шт. 307 или 54% (2013 г.– 366 шт. или 67%); СР – 62 шт. или 10% (2013 г. – 96 шт. или 18%).

Рисунок 1.2 – Диаграмма распределения телеграфных сообщений по видам ремонта

Поступившие телеграфные сообщения от общего количества распределились:

- дизели – 186 шт. или 32,8 %;

- электрооборудование – 97 шт. или 17,1 %;

- вспомогательному оборудованию – 78 шт. или 14,37 %;

- ТЭД – 73 шт. или 13,76 %;

- тяговые генераторы – 64 шт. или 11,29 %;

- механическому оборудованию – 23 шт. или 4,05 %;

- тормозному оборудованию - 21 шт. или 3,7 %;

- вспомогательные электрические машины – 18 шт. или 3,17 %;

- приборы безопасности – 7 шт. или 1,23 %.

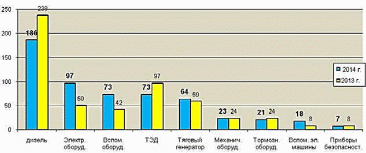

Рисунок 1.3 – Распределение поступивших телеграфных сообщений по видам оборудования

По тяговым генераторам произошло увеличение на 5 шт. или 8% и составило 64 шт. (2013 г. – 59 шт.).

Принято на завод 35 уведомлений (2013 г. – 39 шт.). Телеграфные уведомления поступили:

- скол электрощеток из-за их низкого качества (УралМорган Карбон) – 4 шт.;

- повышенное искрение под щетками и МВЗ якоря – 51 шт.;

- отгар токосъемной шины – 1 шт.;

- оплавление вывода дополнительного полюса – 3 шт.;

- снижение изоляции якоря – 1шт.

- повреждение траверс щеткодержателей – 2 шт.;

- прочие неисправности – 2 шт.

В таблице 1.3 представлена информация о принятии на завод ТГ по отказам и причинам.

Таблица 1.3 – Информация о принятии на завод ТГ по отказам и причинам

Наименование узла	Кол-во, шт.	Вид отказов	Причины
Электрощетки ЭГ14	6	- скол электрощеток – 5 шт. - износ щеток – 1 шт.	- низкое качество эл. щеток – 6 шт.
Якорь	29	- пробой изоляции якоря – 14 шт. - повышенное искрение под щетками – 15 шт.	- МВЗ обмотки якоря – 29 шт.

Вывод: из таблицы 1.3 видно, что главенствующими отказами являются межвитковое замыкание (29 случаев). Межвитковое замыкание вызвано нарушением целостности изоляции при механических повреждениях.

На пробой изоляции якоря приходится 14 случаев, а на повышенное искрение под щетками – 15 случаев. Пробой изоляции на корпус связано с пониженным сопротивления или механическим повреждением изоляции, а также выгорание изоляции от образовавшейся внутри машины дуги (перекрытия, перебросы). Причины искрения разделяют на: механические; потенциальные и электромагнитные.

Механические причины вызваны неполным прилеганием щеток к коллектору. Они вызваны некачественным изготовлением коллектора и щеточного узла: неровная или загрязненная поверхность коллектора, его эллиптичность, биение, слабое давление щеток на коллектор и т.д.

Потенциальные причины искрения связаны с напряжением между коллекторными пластинами. Если оно превышает допустимое значение, появляются искры между смежными пластинами. При этом сгорает угольная пыль в изоляционных промежутках между пластинами. В машинах большой мощности искры могут перейти в электрическую дугу, которая перекрывает большую часть коллектора (круговой огонь на коллекторе). При этом машина выходит из строя.

Электромагнитные причины связаны с протеканием электромагнитных процессов в коммутируемых секциях. Они являются основными.

Как правило, искрение щеток — это результат совместного действия многих причин. Качество коммутации оценивается степенью искрения под сбегающим краем щетки, из-под которого выходят пластины коллектора при его вращении.

1.2.5 Оценка уровня механизации по ремонту коллекторов тяговых

генераторов

Уровень механизации определяют посредством сравнения, имеющегося в наличии оборудования на участке с перечнем оборудования, представленном в регламенте ПКБ ЦТ [1, 2].

В связи с тем, что на повышенное искрение под щетками приходится 15 случаев из 29 случаев, то необходимо рассмотреть установленное оборудование в коллекторном участке (таблица 1.4) и плакат ДП 190301.65.КД11-Л-113.03.

Таблица 1.4 – Оборудование участка ремонта коллекторов

Позиция	Обозначение	Наименование	Кол-во	Примечание
1	2	3	4	5
1	МТ-1928	Машина контактной сварки	1	-
2	-	Стол	1	-
3	22.032	Тележка передаточная	1	-
4	34.209	Печь электрическая двуярусная	2	-
5	21.107	Кран консольный	1	-
6	11.065	Холодильная камера для коллектора ТЭД	1	-
7	А-540 (стенд 11.207)	Передвижная пробивная установка (стенд испытания эл. прочности изоляции)	1	-
8	35.053	Стол	2	-
9	168.499	Стенд статической балансировки	1
10	-	Стеллаж	6	-
11	31.77	Кантователь коллекторов ТЭД	1	-
12	35.055	Стол-плита	1	3,25×0,9
13	35.055	Стол-плита	1	2,8×1,2
14	ДБ 2432	Пресс гидравлический (160 т)	1	-
15	225.464	Печь электрическая	1	-
16	21.120	Кран консольный	1	2 т
17	22.017	Тележка для перевозки колл. ТЭД	1	-
18	-	Место складирования шаблонов	2	-
19	РТ-36	Станок динамической формовки колл. ТЭД	1	-
19а	-	Станок динамической формовки колл. ГГ	-	Отсутствует

Окончание табл. 1.4

1	2	3	4	5
20	32.004	Пресс зонтичный	2	-
21	ДБ-2436	Пресс гидравлический (400 т)	1	-
22	600.00	Кантователь коллекторов ГГ	1	-
23	73.001	Стол поворотный под колл. ГГ	2	-
24	-	Подставка под коллектор ГГ	2	-
25	-	Стойка поворотная по колл. ГГ	2	-
26	ТШ-2М	Прибор измер. тверд. металлов	1	-
27	35.053	Стол	2	-
28	35.211	Стойка вращающаяся под колл. ТЭД	1	-
29	34.032	Ванна для расплавки припоя	1	Л.В. №1
30	35.81	Верстак с тисами	1	-
31	427.02.00	Станок зачистной	1	-
32	-	Ванна для расплавки припоя	1	Сломано
33	35.657	Стол с заборником	2	1,7×0,65
34	35.055	Стол-плита	1	4×1,5
35	-	Стол	1	2×1м
36	35.658	Стол	2	1,7×0,4
37	-	Стол для удаление шинок	1	-
38	34.032	Ванна для расплавки припоя	1	л.в.№9
39	-	Стол	1	1,4×0,5м
40	С325.01	Стол для слюдопласт. прокладок	4	0,8×2.5
41	-	Стол	1	2×0,9
42	П-483	Пресс гидравлический	1	Сломано
43	34.248	Печь электрическая для нагрева коллекторов	1	41,2 кВт
44	21.120 (ПТО-150.00)	Кран консольный	1	Q=0,5 т
45	22.007	Тележка межпролетная	1	-
46	21.013	Кран-балка	1	Q=2т
47	Нов. разр. (по типу 11.260)	Камера охлаждения коллекторов ГГ	1	-
