Текст из файла (страница 5)

Проверить осевой разбег якоря, зазоры между петушками и корпусом щеткодержателя, расстояние от нижней кромки щеткодержателя до рабочей поверхности коллектора, перекос щеткодержателя по отношению к коллектору. Установить траверсу в рабочее положение и закрепить ее. Проверить работу тягового двигателя и якорных подшипников в режиме холостого хода, установку щеток в нейтральное положение. Провести приемо-сдаточные испытания собранного тягового двигателя согласно ГОСТ 2582-81. Шлифовка согласно рис. 1.7.

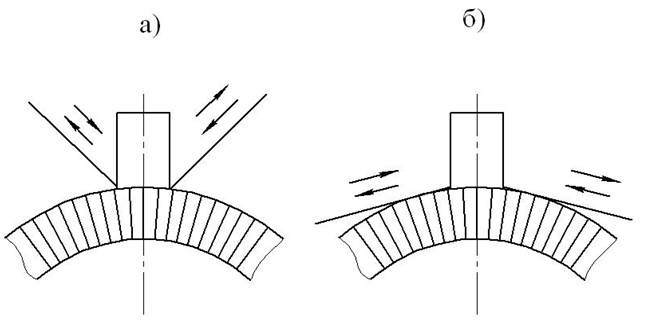

Рисунок 1.7 – Неправильная(а) и правильная (б) шлифовка щеток













2 РАЗРАБОТКА РАЦИОНАЛЬНОЙ ОРГАНИЗАЦИИ РАБОТ В ЦЕХЕ (УЧАСТКЕ) ПО РЕМОНТУ ТЯГОВЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ДВИГАТЕЛЕЙ НБ-514

2.1 Разработка плана предлагаемого цеха электромашинного участка

Электромашинный участок сервисного локомотивного депо Приморское производит ремонт тяговых электродвигателей в объёме ТР-3 на площади 1135 м2. Участок состоит из отделений: электромашинное, пропиточно-сушильное, лакоприготовительное и испытательная станция. Тяговые электродвигатели поступают с позиции разборки КМБ.

Предусмотрены на участке средства для механизации всех подъёмно-транспортных работ (электротельфер грузоподъёмностью 2т., электропогрузчик, два электрокара ЭК-2 грузоподъёмностью 2т. и другое специализированное оборудование).

Предусмотрена механизация разборно-сборочных работ с применением механизированного ручного инструмента, кантователей, индукционных нагревателей и других специальных приспособлений, очистка и дефектировка деталей, очистка и окраска электродвигателей.

В электромашинном отделении организуется поточный ремонт тяговых электродвигателей. В отделении устанавливаются конвейер шагающего типа для разборки и сборки ТЭД, кантователи А660 для разборки и сборки ТЭД, гидравлический пресс для выпрессовки и запрессовки подшипниковых щитов, контейнер для подшипниковых щитов, продувочная камера с тележкой, кантователь остовов тяговых двигателей, сварочный трансформатор, кантователь якорей, установка для контактной пайки коллекторов, станок для автоматической продорожки и шлифовки коллекторов, установка для испытания якорей тяговых двигателей, станок для балансировки якорей ТЭД МС9718, установка для окраски и сушки ТЭД, станок настольно-сверлильный 2М112, печь для нагрева катушек, сушильные печи для сушки электродвигателей, испытательная станция ТЭД А1062.

Пропиточно – сушильное отделение предназначено для покрытия изоляционной эмалью и пропитки катушек главных и дополнительных полюсов и якорей ТЭД. Отделение состоит из участков сушки, охлаждения, покрытия и окраски изоляционными лаками, вакуум – нагнетательной пропитки и пропитки окунанием. В отделении имеются сушильные печи для сушки ТЭД, окрасочная камера для покрытия якорей и остовов эмалью, установка для пропитки катушек ТЭД, бак для окраски катушек окунанием, камера для охлаждения якорей, установка для пропитки якорей ТЭД.

Лакоприготовительное отделение предназначено для приготовления, хранения, приёма, выдачи и регенерации изоляционного лака. В отделении установлены насос поршневой ручной, смеситель для приготовления лака, бак для разбавителя и растворителя, пресс – фильтр, резервуар для хранения лака.

Ниже рассмотрим схему предлагаемого электромашинного участка показанного на рисунке 2.1.

Рисунок 2.1 – Схема электромашинного участка

Перечень позиций, показанных на рисунке 2.1 приведен в таблице 2.1.

Таблица 2.1 – Перечень позиций электромашинного участка

Позиция

Наименование

Моечная машина

Обдувочно-покрасочная камера

Позиция магнитной дефектоскопии

Стенд для испытания электрической прочности изоляции якорей

Стеллаж для подшипниковых щитов

Пресс для выпрессовки подшипников из подшипниковых щитов

Высокочастотный нагревательный комплекс

Позиция разборки ТЭД, оборудованная прессом для выпрессовки большого подшипникового щита

Продолжение таблицы 2.1

Монорельс с тельфером г/п 1т.

Позиция осмотра и дефектовки якоря

Позиция магнитной дефектоскопии вала якоря

Кантователь осевого вращения остова ТЭД с манипулятором для снятия полюсов

Позиция, оборудованная установкой для проверки качества межвитковой изоляции полюсных катушек

Позиция демонтажа внутренних колец подшипников

Высокочастотный нагревательный комплекс (для нагрева внутренних колец подшипников)

Накопитель якорей

Станок для бандажировки и продорожки якорей РТ5004

Балансировочный станок МС9718

Позиция ремонта щёткодержателей

Пресс для запрессовки подшипников в подшипниковые

щиты

Стеллаж готовой продукции (остова)

Кантователь для сборки ТЭД на два остова

Высокочастотный нагревательный комплекс (для нагрева горловины остова)

Стеллаж готовой продукции (якоря)

Позиция сборки якорей и подшипниковых щитов

Стенд для испытания электрической прочности изоляции магнитной системы

Установка для проверки качества межвитковой изоляции якорей

2.2 Расчет фондов рабочего времени

Расчет фондов рабочего времени производится в соответствии с трудовым законодательством Российской Федерации [4].

Календарный фонд времени находим по формуле

(2.1)

где: – календарный фонд времени, ч;

– число календарных дней в году;

tк– число календарных часов в сутки.

Подставим численные значения в формулу (2.1), получим

Действительный (номинальный) фонд рабочего времени исполнителя, находим по формуле

(2.2)

где: – фонд рабочего времени исполнителя, ч;

– число выходных и праздничных дней в году, = 118;

– число предпраздничных дней в году, =7;

tk– продолжительность смены в рабочий день,tk=8;

– продолжительность смены в предвыходные и предпраздничные дни, = 7;

s – число рабочих смен в сутки, s=1.

Подставим численные значения в формулу 2.2, получим

Действительный фонд рабочего времени оборудования [4]

(2.3)

Подставим численные значения в формулу 2.3, получим



Фонд времени пребывания оборудования в плановых ремонтах и на техническом обслуживании

(2.4)



где η – коэффициент, учитывающий затраты времени на производство планового ремонта оборудования, η=5 %;

– фонд рабочего времени оборудования, ч.

Подставим численные значения в формулу 2.4, получим



В таблице 2.2 представлен фонд рабочего времени.

Таблица 2.2 – Фонд рабочего времени

Условное обозначение

Наименование показателей

Размерность

Источник численного значения

Численное значение показателя

s

Число рабочих смен в сутки

смена

Принято

1

Продолжительность смены в рабочие дни

ч

Принято

8

Продолжительность в предвыходные и предпраздничные дни

ч

Принято

7

Число календарных дней в году

дни

365

Число выходных и праздничных дней в году

дни

118

Число предвыходных и предпраздничных дней в году

дни

7

Календарный фонд рабочего времени

ч

Формула (3.1)

8760

Фонд рабочего времени исполнителя

ч

Формула (3.2)

1969

Фонд рабочего времени оборудования

ч

Формула (3.3)

1969

Фонд времени пребывания оборудования в плановых ремонтах

ч

Формула (3.4)

98,45


2.3 Определение производственной программы цеха

Расчет производственной программы производят исходя из количества ремонтируемых узлов на электровозе [4].

Годовая программа определяется по каждому из ремонтируемых цехом агрегатов.

(2.5)

где – программа ремонта для линейных предприятий;

– заданный процент ремонта локомотивов для линейных предприятий, α = 5%;

– заданная программа ремонта локомотивов,

Результаты расчетов сводятся в таблицу 2.9.

Таблица 2.3 – Производственная программа цеха

Условное обозначение

Наименование показателя

Размерность

Источник численного значения

Численное значение показателя

Рлг

Годовая заводская программа ремонта электровозов

Электровоз

Материал из депо

64

α

Процент ремонта электровозов для линейных предприятий

%

Материал из депо

5

k

Число тяговых двигателей на одном электровозе 2ЭС5К

Агрегат

Описание локомотива

3,2

Рлз

Годовая программа ремонта агрегата для линейных предприятий

Агрегат

Формула (3.5)

403

Р

Полная годовая программа ремонта агрегатов для проектируемого цеха

Агрегат

лг+ Рлз)k

2.4 Организация производственного процесса, определение трудозатрат

Производственный процесс представляет собой совокупность взаимных технологических процессов: основных, вспомогательных и обслуживающих, в результате которых исходные материалы и полуфабрикаты превращаются в готовое изделие. Основным производством является технологический процесс, в результате которого изменяют форму, размеры, состояние поверхностей, механические, физические или иные свойства заготовок и деталей [4].

Определение и расчет трудозатрат производится по технологическим нормировочным картам, анализу конструкции ремонтируемого агрегата и возможных его неисправностей.

Трудозатраты на выполнение работ представлены в таблице 2.4.

Таблица 2.4 – Трудозатраты на выполнение работ

№ цикла

№ п/п

Содержание работы по видам операций

Оперативное время, мин

Тарифный разряд

1

2

3

4

5

1

Подготовка тягового электродвигателя к разборке и ремонту

Замерить сопротивление изоляции тягового электродвигателя

10

Слесарь

2

Произвести мойку наружной поверхности тягового электродвигателя

15

Слесарь

3

Снять шапку моторно-осевого подшипника

25

Слесарь

4

Снять шестерню с конуса вала якоpя тягового электpодвигателя

25

Слесарь

Продолжение таблицы 2.4

1

2

3

4

5

5

Снять вентиляционный патpубок, кpышки коллектоpных люков, козыpьки и сетки выхлопных окон с остова тягового электpодвигателя

12

Слесарь

6

Разборка и очистка тягового электpодвигателя

Установить ТЭД на позицию pазбоpки

5

Слесарь

7

Снять кpышку подшипникового щита со стоpоны коллектоpа

15

Слесарь

8

Снять лабиpинтное кольцо

10

Слесарь

9

Выпрессовать подшипниковый щит со стороны пpотивоположнойколлектоpуотвеpнуть

26

Слесарь

10

пpодуть остов тягового электpодвигателя сухим сжатым

10

Слесарь

11

пpомыть подшипниковые щиты и кpышки

15

Слесарь

12

Осмотp, pемонт механической части остова

установить остов ТЭД на подставку

10

Слесарь

13

осмотpеть остов на наличие тpещин

5

Слесарь

14

Произвести замер моторно-осевых горловин

15

Слесарь

15

Опpеделить натяг посадки шапки на вкладыш

10

Слесарь

16

пpовеpить качество пpиваpки кpонштейнов щеткодеpжателей к остову

5

Слесарь

17

Осмотр и ремонт электрической части остова

Измерить сопротивление изоляции обмоток полюсов в остове

10

Слесарь

Продолжение таблицы 2.4

1

2

3

4

5

18

Измерить омическое сопротивление обмоток катушек полюсов

10

Слесарь

19

Осмотреть магнитную систему для выявления дефектов полюсных катушек

5

Слесарь

20

Проверить затяжку полюсных болтов обстукиванием

5

Слесарь

21

Измерить расстояние от оси вращения якоря до поверхности сердечника по оси

10

Слесарь

22

Проверить состояние соединительных и выводных проводов

5

Слесарь

23

Восстановить поврежденную изоляцию выводных и соединительных проводов

35

Слесарь

24

Пропитка катушек полюсов в остове и проверка остова после пропитки

Произвести пропитку полюсных катушек в остове без их снятия

60

Слесарь

25

Испытать остов на электрическую прочность изоляции относительно корпуса

15

Слесарь

26

Проверить крепление межкатушечных соединений

5

Слесарь

27

Осмотр и ремонт подшипниковых щитов и крышек.

выпрессовать роликовые подшипники

15

Слесарь

28

промыть подшипниковые щиты, лабиринты

15

Слесарь

29

осмотреть подшипниковые щиты и лабиринты на наличие трещин и остукиванием

5

Слесарь

30

замерить диаметр посадочных поверхностей щитов

5

Слесарь

Окончание таблицы 2.4

1

2

3

4

5

31

Сборка ТЭД

Установить роликовый подшипник в щит

15

Слесарь

32

Произвести постановку щитов в остов

45

Слесарь

33

Произвести сборку остова с якорем

60

Слесарь

34

Одеть на выводные кабели защитные рукава

15

Слесарь

35

Установить шапки МОП на остов, укрепить болтами

35

Слесарь

36

Произвести посадку шестерни на конус вала якоря ТЭД

35

Слесарь

2.5 Построение сетевой модели производственного процесса

Сетевой моделью называется информационная математическая модель, которая, являясь, с математической точки зрения, направленным графом, дает наглядное представление об организации производственного процесса во времени и позволяет рассчитать все необходимые ресурсы на его выполнение.

Характеристики

Список файлов ВКР

Проект организации ремонта ТЭД электровозов серии 2ЭС5К в условиях ремонтного локомотивного депо Приморское
1 ПЗ ВКР
Опись.vsd
2 Демонстрационные плакаты
чертеж 1 схема тяговой территории.vsd
чертеж 2 план-схема ремонтного депо.vsd
чертеж 3 Схема электромашинного участка.vsd
чертеж 4 Исходная сетевая модель.vsd
чертеж 5 Топограмма производственного процесса ремонта тяговых электродвигателей.vsd
чертеж 6 Календарный план-график ремонтного процесса ремонта тяговых электродвигателей.vsd
чертеж 7 Ленточный график производственного процесса..vsd
чертеж 8 Внедряемое оборудование.vsd
чертеж 9 Внедряемое оборудование.vsd
3 Файл отсчета системы Антиплагиат
4 Лист с подписями отсчёта Антиплагиат
6 Задание на ВКР
Свежие статьи
Популярно сейчас
А знаете ли Вы, что из года в год задания практически не меняются? Математика, преподаваемая в учебных заведениях, никак не менялась минимум 30 лет. Найдите нужный учебный материал на СтудИзбе!
Ответы на популярные вопросы
Да! Наши авторы собирают и выкладывают те работы, которые сдаются в Вашем учебном заведении ежегодно и уже проверены преподавателями.
Да! У нас любой человек может выложить любую учебную работу и зарабатывать на её продажах! Но каждый учебный материал публикуется только после тщательной проверки администрацией.
Вернём деньги! А если быть более точными, то автору даётся немного времени на исправление, а если не исправит или выйдет время, то вернём деньги в полном объёме!
Да! На равне с готовыми студенческими работами у нас продаются услуги. Цены на услуги видны сразу, то есть Вам нужно только указать параметры и сразу можно оплачивать.
Отзывы студентов
Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.
Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.
Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.
Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.
Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.
Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.
Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.
Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.
Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.
Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.
Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.
Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
Популярные преподаватели
Добавляйте материалы
и зарабатывайте!
Продажи идут автоматически
6381
Авторов
на СтудИзбе
308
Средний доход
с одного платного файла
Обучение Подробнее
