Где _– Площадь тушения стволами ГПС-600 м², N_ГПС- количество стволов ГПС-600, I_тр –требуемая интенсивность подачи огнетушащего вещества (из справочных данных 0,08 л/ с∙м² [2] ), q_ГПС – расход при работе одного ствола ГПС – 600, л/с.

Для обеспечения необходимой интенсивности подачи огнетушащего вещества потребуется 4 ствола ГПС – 600.

1. Определяем фактический расход воды на тушение:

= , (3.13)

где - фактический расход воды на тушение, N_ГПС- количество стволов ГПС-600, q_ГПС – расход при работе одного ствола ГПС – 600, N_ПУРГА- количество стволов «ПУРГА 10.20.30», л/с, q_ПУРГА – расход при работе одного ствола «ПУРГА 10.20.30» л/с.

= 4∙6+2∙30 = 84 л/с

1. Для охлаждения цистерн, находящихся в непосредственной близости к зоне горения целесообразно использовать стационарные лафетные стволы ПЛС-20, расположенные по обе стороны эстакады. Рассчитаем количество стволов, необходимое для эффективного охлаждения цистерн:

N_ПЛС-20= ,

где S_охл – площадь охлаждения(находится исходя из геометрических параметров 1 цистерны, и количества цистерн, находящихся в зоне горения) I_охл- интенсивность подачи огнетушащего вещества (принимается 1 л/с∙м² [2]), q_ПЛС-20 – расход при работе одного ствола ПЛС-20.

N_ПЛС-20= ;

Таким образом, для обеспечения охлаждения вагоноцистерн потребуется 8 стволов ПЛС-20, по 4 с каждой стороны эстакады.

1. Найдём фактический расход воды на охлаждение:

= N_ПЛС-20∙q_ПЛС-20, (3.14)

где N_ПЛС-20- количество стволов ПЛС-20, q_ПЛС-20-расход одного ствола ПЛС-20.

= 8∙16,7=133,7 л/с

1. Рассчитаем общий расход воды на тушение и охлаждение:

Q_общ= + , (3.15)

где Q_ф- фактический расход воды на тушение, Q_охл- фактический расход воды на охлаждение.

Q_общ=133,7+84=217,7 л/с

Согласно справочным данным [2], при диаметре трубы 300мм и напоре 40м, водоотдача сети составляет 235 л/с. Значит, объект водой обеспечен полностью.

1. Определим максимальное расстояние от зоны горения для работы личного состава, для этого рассчитаем тепловое воздействие на расстоянии 10 м (эффективная дальность работы ГПС – 600).

7.1 Интенсивность теплового потока рассчитывается по формуле:

α= E_f ∙F_q∙t, (3.16)

где Е_f - среднеповерхностная плотность теплового излучения пламени (определяется исходя из эффективного диаметра пролива); F_q - угловой коэффициент облученности; t - коэффициент пропускания атмосферы.

7.2 Рассчитаем угловой коэффициент облученности, для этого необходимо рассчитать факторы облученности для вертикальной и горизонтальной площадок:

а) Рассчитываем эффективный диаметр пролива:

, (3.17)

где S₁-Площадь пролива м²;

d= 35,7 м;

б) Вычисляем высоту пламени:

(3.18)

Где m - удельная массовая скорость выгорания топлива, кг∙м²∙с^-1 (согласно справочным данным 0,04 кг∙м²∙с^-1 [2]); ρ_В - плотность окружающего воздуха, кг∙м³; g = 9,81 м∙с² - ускорение свободного падения, d- эффективный диаметр пролива.

H=42∙35,7∙(

в) Определяем геометрические параметры распространения тепла с учетом расстояния от геометрического центра пролива до облучаемого объекта (r=20 м):

S = 2∙r/d=2∙22,6/26=1,12; (3.19)

h = 2∙H/d=2∙25,5/26=1,77; (3.20)

A = (h² + S² + 1)/(2 ∙ S)=(4+2,89+1)/(2∙1,7)=2,4; (3.21)

B = (1+S²)/(2 ∙ S)=(1+2,89)/(2∙1,7)=1; (3.22)

г) Рассчитываем факторы облученности для вертикальной и горизонтальной площадки:

F_v=

F_h=

F_v=0,32∙{0.6∙arctg(1,4)+1,2∙{arctg(0,5)-1,11∙arctg(0,83)}}= 0,29

F_h=0,32∙{1∙arctg(1,92)-0,36∙arctg(0,83)}=0,36

д) Найдём угловой коэффициент облученности:

F_q = , (3.23)

где F_v и F_h - факторы облученности для вертикальной и горизонтальной площадки;

F_q = = 0,46

7.3 Определяем коэффициент пропускания атмосферы:

t= exp[-7∙10^-4∙(r-0,5∙d)] , (3.24)

где r - расстояние от геометрического центра пролива до облучаемого объекта, d - эффективный диаметр пролива.

t=exp[-0,00151]=0,998

7.4 Найдём интенсивность теплового потока:

α=0,998∙0,46∙13,3=6,1 кВт/м²

При таком тепловом потоке работа допустима в специальной одежде для защиты от повышенного теплового воздействия легкого типа, ТОК-200. Для этого костюма время защитного действия составляет не менее 480 с, при тепловом потоке 10 кВт/м² [11]. Возникновение у людей ожогов первой степени на не защищенной поверхности кожи, происходит при воздействии удельной тепловой мощность не менее 1,7 кВт/м². Умеренные и тяжелые ожоги второй степени возникают соответственно при получении человеком тепловой энергии в 42 и 84 кДж/м², а тяжелые ожоги третьей степени требуют 162 кДж/м².

1. Рассчитаем необходимое количество личного состава:

N_л/с=2∙ N_ПЛС-20+2∙ N_ПУРГА+2∙ N_ГПС + N_ПНС+N_разв, (3.25)

где N_ПЛС-20-количество стволов ПЛС-20; N_ПУРГА-стволов ПУРГА 10.20.30; N_ГПС-количество стволов ГПС-600; N_ПНС-количество личного состава необходимое для работы с ПНС -110, N_разв – количество личного состава необходимое для работы на разветвлениях.

N_л/с=2∙8+2∙2+2∙4+1 + 4=33 человека

1. Определим количество пожарных автомобилей, необходимых для тушения и охлаждения, расчет произведём по количеству личного состава.

N_АЦ= N_л/с/N₁, (3.26)

где N_л/с- необходимое количество личного состава; N₁- количество личного состава в одной АЦ;

N_АЦ=33/4=9;

Согласно расписания выездов по вызову №3 на пожар следуют 9 АЦ, 2 АЛ, 2 АГДЗС;

Исходя из расчетов сил для тушения предполагаемого пожара по вызову №3 достаточно.

Схема расстановки сил и средств, а также план водоснабжения представлены на рисунках 3.8 и 3.9 соответственно.

62

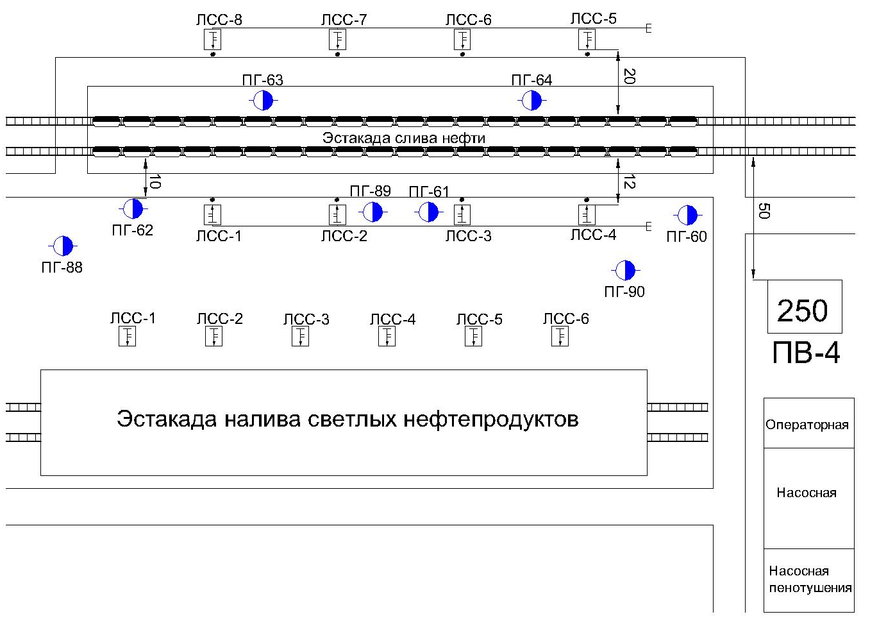

Рисунок 3.8 План водоснабжения эстакады слива нефти, расстояния указаны в метрах

63

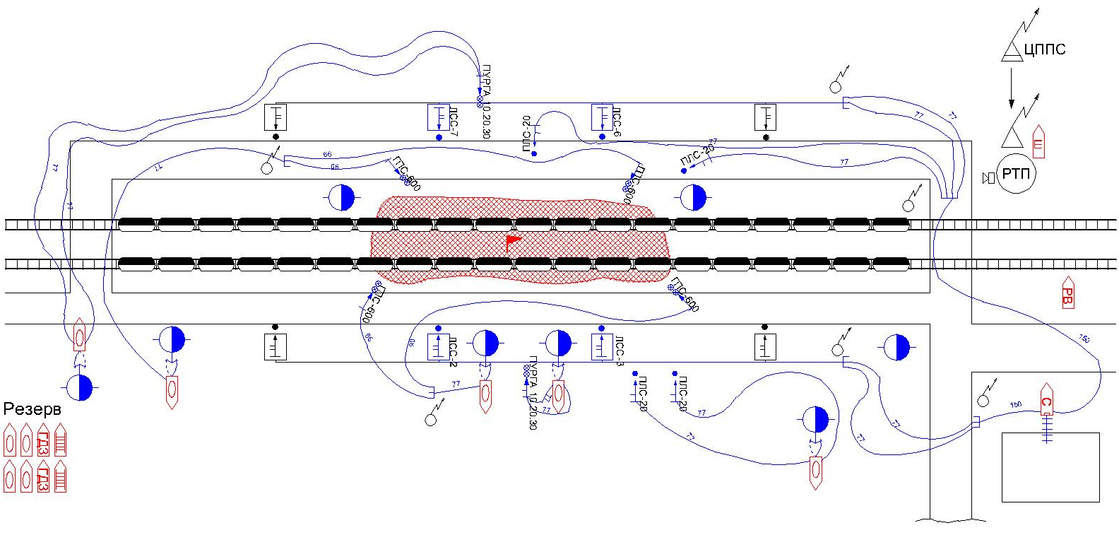

Рисунок 3.9 Схема расстановки сил и средств

3.4 Рекомендации должностным лицам на пожаре

Для обеспечения наибольшей эффективности, а также безопасности работы личного состава, Руководителю тушения пожара следует выполнять следующие рекомендации:

1. Провести разведку пожара.

2. Совместно со специалистами штаба пожаротушения выяснить:

- Количество и род нефти в горящих и соседних цистернах;

- Наличие и состояние стационарных систем и передвижных средств пожаротушения, количество имеющегося пенообразователя;

-Установить наличие и состояние ливневой, промышленной канализации;

- Установить состояние противопожарного водоснабжения;

- Предпринятые действия технологического персонала, наличие людей в зоне пожара;

1. Определить решающее направление, участки тушения пожара (УТ), назначить начальников УТ:

- По обеспечению эвакуации подвижного состава

- По защите подвижного состава

- По тушению пожара и охлаждению выведенных из зоны пожара железнодорожных цистерн

1. Перекрыть, перегородить пути розлива горящего нефтепродукта в производственную канализацию.

2. Немедленно организовать охлаждение вагоноцистерн и оборудования, находящихся в зоне пожара, по сосредоточению необходимого количества сил и средств организовать охлаждение соседних вагоноцистерн.

3. Организовать совместную работу и согласовать действия по тушению Оперативного штаба пожаротушения ФПС и Объектового штаба пожаротушения.

4. Лично обеспечить и контролировать выполнение правил охраны труда и техники безопасности личным составом ФПС и другими задействованными лицами.

5. Защиту и охлаждение железнодорожных цистерн осуществлять путём подачи охлаждающих веществ на верхнюю часть корпуса цистерны, а также равномерное и интенсивное охлаждение боковой поверхности.

6. В случае необходимости принять решение о привлечении пожарного поезда.

10) Принять решение о назначении постового для наблюдения за строительными конструкциями.

Начальник оперативного штаба обязан руководить работой штаба, он подчиняется непосредственно Руководителю тушения пожара. В непосредственном подчинении Начальнику штаба находятся должностные лица штаба. Начальник штаба обязан:

1) Организовать взаимодействие объектового штаба пожаротушения и оперативного штаба пожаротушения ФПС, довести указания Руководителя тушения пожара до соответствующих участников тушения пожара, потребности в огнетушащих веществах, созданию резерва сил и средств.

2) Докладывать РТП и сообщать дежурному диспетчеру гарнизона оперативную информацию об обстановке на пожаре.

1. Обеспечить сбор сведений о причинах и виновниках аварии.

2. Вести регламентные документы оперативного штаба.

Рекомендации Начальнику тыла:

1) Организовать встречу и расстановку на водоисточник прибывающих подразделений.

2) Сосредоточить резерв пожарной техники и личного состава.

3) Организовать установку пожарных автомобилей на ближайшие пожарные гидранты обеспечить бесперебойную подачу огнетушащих средств, организовать прокладку магистральных линий.

4) Питание личного состава, сушку и замену вышедшей из строя одежды, техники производить в своих подразделениях.

5) При затяжном пожаре своевременно организовать обеспечение пожарной техники горюче-смазочными материалами.

6) Определить места сосредоточения резервной техники.
