Р_х2(300) =exp(-1,124 - 1,66ln(2,4328061022) +

+ 0,26(ln(2,4328061022))²) =0,091236;

Р_х2(600) =exp(-1,124 - 1,66ln(4,8656122045) +

+ 0,26(ln(4,8656122045))²) =0,045068;

5) Определяем окончательные величины P_x :

Р_х = min (P_x1, Р_х2); (3.8)

Р_х (50) = 0,37251;

Р_х (150) = 0,183136;

Р_х (300) = 0,091236;

Р_х (600) = 0,045068;

6) После определения безразмерных величин давления вычисляем соответствующие им размерные величины:

ΔР = Р_xР₀; (3.9)

ΔР(50)= 0,37251∙101324=37,7∙10³ Па;

ΔР(150)= 0,183136∙101324=18,6∙10³ Па;

ΔР(300)= 0,091236∙101324=9,2∙10³ Па;

ΔР(600)= 0,045068∙101324=4,6∙10³ Па;

7) Исходя из полученных данных, можно построить график затухания ударной волны с увеличением расстояния, рисунок 3.2; 3.3.

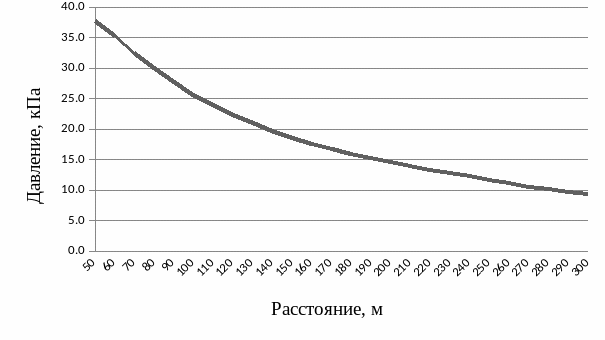

Рисунок 3.2 Затухание ударной волны с увеличением расстояния

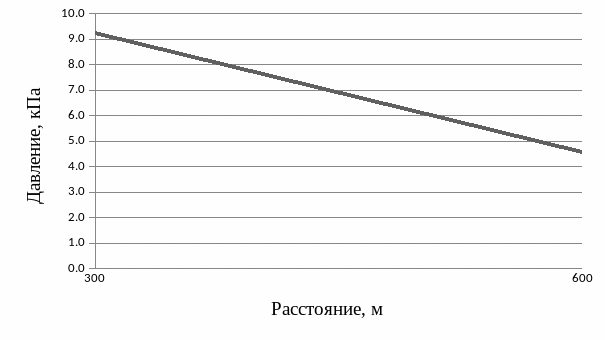

Рисунок 3.3 Затухание ударной волны с увеличением расстояния

В соответствии с таблицей 3.1 [3], можно сделать выводы о характерах разрушения в зависимости от избыточного давления на разном расстоянии от центра взрыва.

Таблица 3.1

Степень поражения от избыточного давления

По графику можно определить, что избыточное давление в 28 КПа будет на расстоянии 88 метров от места взрыва. Степени поражения соответствует среднее повреждение зданий. Умеренное повреждение зданий произойдёт до 245 метров. Ударная волна, способная нанести повреждения человеку, будет присутствовать на расстоянии до 545 метров, а повреждение остекления произойдёт в радиусе 1 км. Избыточное давление во фронте ударной волны 5-10 кПа для людей, расположенных вне укрытий, характеризуется неприятными, субъективными ощущениями. Они выражаются кратковременными нарушениями функций организма (звоном в ушах, головокружением, головной болью). Легкая степень контузии наступает при избыточном давлении 10-30 кПа, возможен разрыв барабанных перепонок. Травмы средней тяжести, сопровождающиеся нередко кровотечением из ушей, носоглотки, кратковременной потерей сознания, иногда повреждением костей возникают при избыточном давлении 30-50 кПа [12]. Таким образом, в зоне прямых поражений могут оказаться до 12 человек, с возможностью получения травм средней тяжести, это работники эстакады, машинисты маневрового тепловоза, работники железной дороги. Помимо прямого воздействия, большую опасность для человека представляет и косвенное воздействие ударной волны. Обломки разрушенных зданий, оборудования, летящие предметы могут послужить причиной таких тяжелых травм, как травматический токсикоз (синдром длительного раздавливания), травматическая асфиксия, развивающиеся при продолжительном воздействии, например, на конечности или грудную клетку. Так, при давлении во фронте ударной волны 30 кПа скорость движения воздушных масс равна 63,2 м/с или примерно в 2 раза выше скорости ураганного ветра. Воздушные массы также могут отбрасывать человека на значительное расстояние. Изучено, что скорость отброса человека до 3 м/с - безопасна для его здоровья, 6,5 м/с - порог поражения, 16,5 м/с - приводит к 50% потерям, 42 м/с - приводит к 100% потерям [7] . Зоны поражения изображены на рисунке 3.4.

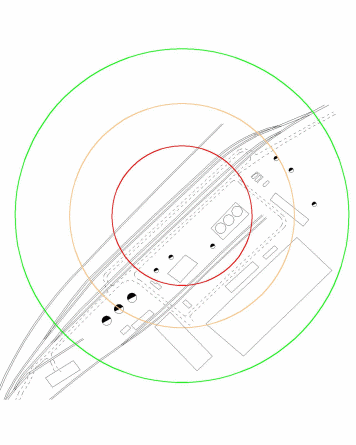

Рисунок 3.4 Зоны поражения ударной волной, красным выделена зона, где ∆P> 28 кПа, желтым ∆P> 19 кПа, зелёным ∆P> 12 кПа

В качестве решений по предупреждению аварий и локализации выбросов опасных веществ на эстакаде слива нефти можно выделить следующее:

• эстакада оборудована системой освобождения цистерн с аварийными котлами и создана возможность вывода и разукрупнения состава цистерн в аварийной ситуации;

• территория эстакады имеет твердое покрытие, выполненное из несгораемых материалов, с уклоном; предусмотрены водяная и паровая разводка, позволяющая организовать быстрый смыв в канализацию проливов горючих жидкостей.

В качестве решений, направленных на исключение разгерметизации оборудования и предупреждения выбросов опасных веществ, принятых на эстакаде слива нефти, можно выделить следующие:

- все оборудование эстакады, насосной надежно защищено от статического и атмосферного электричества, и сопротивление заземляющих устройств периодически проверяется электротехнической лабораторией завода;

- слив нефти из железнодорожных цистерн ведется по закрытой системе и разлив не допускается, чугунные задвижки в системе заменены на стальные.

На эстакаде слива нефти для обеспечения взрывопожаробезопасности предусмотрено следующее:

• насосное помещение имеет аварийную вентиляцию;

• задвижка сливного коллектора управляется дистанционно;

• в насосной, обслуживающей эстакаду слива нефти, и вдоль эстакады с обеих сторон установлены датчики довзрывных концентраций горючих газов;

• территория эстакады имеет твердое покрытие, выполненное из несгораемых материалов, с уклоном; предусмотрены водяная и паровая разводка, позволяющая организовать быстрый смыв в канализацию проливов горючих жидкостей;

• эстакада имеет кольцевые противопожарные водоводы с гидрантами, с обеих сторон по длине эстакады размещены лафетные стволы, струи из которых перекрывают всю её территорию;

• все сливные шланги, коллектора, оборудование эстакады заземлены. сопротивление заземляющих устройств постоянно контролируется электротехнической лабораторией завода;

• насосная пожаротушения предназначена для подачи механической пены средней кратности к очагам пожара в сырьевую насосную по сигналу от пожарной сигнализации или по команде оператора.

3.2 Расчет сил и средств для тушения пожара

Расчет сил и средств для тушения пожара является составной частью заблаговременного планирования действий пожарных подразделений. Предпосылками для проведения расчета является: оперативно-тактическая оценка объекта; обоснование исходных данных; определение основных параметров пожара; прогнозирование и оценка обстановки; вы­бор наиболее эффективных огнетушащих средств, способов и приемов их подачи. А как завершающий этап принимается оптимальная схема расстановки сил и средств.

Оперативно-тактическая оценка объекта является одним из важных элементов. Она включает в себя всесто­роннее изучение, анализ и творческое обобщение факторов, способствую­щих и препятствующих развитию и тушению возможного пожара. От достоверности оценки объекта во многом зависит степень при­ближения к реальности обстановки моделируемого пожара.

Важным этапом является обоснование исходных данных. Для разра­ботки тактического замысла исходными данными служат: расположение места возникновения условного пожара; наличие, вид и количество горю­чей нагрузки; линейная скорость распространения огня; вид и интенсив­ность подачи огнетушащего средства; продолжительность свободного раз­вития пожара; номер вызова пожарных подразделений на данный объект; форма развития пожара (круговая, угловая, прямоугольная) к моменту введения сил и средств для тушения; продолжительность локализации и некоторые другие данные, исходя из особенностей объекта.

Определение и обоснование места возникновения условного пожара осуществляют исходя из условий возникновения горения, значения и сте­пени пожарной опасности горючей нагрузки, возможности воссоздания в кратчайшее время наиболее сложной пожарной обстановки.

По виду и значению горючей нагрузки устанавливают, пользуясь справочными данными, линейную скорость распространения огня V_л и продолжительность пожара τ, а также наиболее эффективное в данных условиях огнетушащее вещество и интенсивность его подачи.

Продолжительность свободного развития пожара Т_св, мин, опреде­ляют по формуле:

Т_св= Т_обн∙ Т_сооб∙ Т_сб∙ Т_сл∙ Т_б, (3.10)

где Т_обн - время от момента возникновения пожара до его обнаружения; Т_сооб - время от момента обнаружения пожара до сообщения в пожарную часть; Тсб - время сбора и выезда подразделения по тревоге; Т_сл - время следования под­разделения из пожарной части к месту вызова; Т_б - время боевого развертывания подразделения и введения огнетушащего средства.

Время обнаружения и сообщения (Т_обн , Т_сооб) ориентировочно можно оценить путем изучения срабатывания на объектах установок автомати­ческого обнаружения и извещения о возникновении горения. Это время во многом зависит от субъективных факторов — от бдительности личного состава охраны и обслуживающего персонала объекта.

Время сбора и выезда по тревоге Т_сб зависит от боеготовности подраз­делений и определяется установленными нормативами. Время следования подразделений можно определить по формуле:

Т_сл = 60 L/V, (3.11)

где L — длина пути следования подразделения от пожарного депо до места вызова, км; V — средняя скорость движения пожарных автомобилей, км/ч.

Время боевого развертывания т_6р принимают в зависимости от обста­новки на пожаре, расстояний до водоисточников, их вида и условий забора воды из них, натренированности личного состава подразделений, рельефа местности и других местных условий. Кроме того, время следования и боевого развертывания более точно можно определить путем эксперимента или имеющихся теоретических разработок.

Форму развития условного пожара определяют в следующем поряд­ке: на плане цеха (участка, этажа, подвала, чердака и т.п.), составленном в масштабе при изучении объекта, отмечают точку, соответствующую месту возникновения горения; из нее наносят в масштабе радиус (длину) рас­пространения огня, предполагая, что огонь распространяется во все сторо­ны равномерно, если на его пути нет преград; исходя из полученной кон­фигурации устанавливают форму развития пожара, которую в дальнейшем разбивают на элементарные геометрические фигуры, площадь которых определяют по известным формулам математики. Указанные исходные дан­ные позволяют произвести определение основных параметров пожара и на их основе смоделировать обстановку возможного пожара и ее опасность для жизни людей, уничтожение материальных цен­ностей и возникновение других опасных ситуаций в процессе развития и тушения пожара.

Основным параметром пожара является его площадь; поэтому при моделировании обстановки площадь определяется чаще всего. На распрос­траняющемся пожаре площадь в процессе свободного развития возрастает до момента его локализации. С увеличением площади пожара возрастает и ущерб.

Периметр и фронт пожара чаще всего определяют при распростра­няющихся пожарах твердых горючих веществ и материалов на открытых пространствах (склады леса и лесоматериалов, волокнистых веществ и торфа, торфополя, лесные и степные массивы и др.) для того, чтобы спрогнозировать особенности их дальнейшего развития и выбрать план действий подразделений не только по тушению, но и по защите не горящих кварталов, групп и участков складов и сгораемых массивов. При объемном тушении условного пожара рассчитывают объем пожара, который чаще всего принимают по объему помещения, сооружения или установки, в которых происходит горение.
