Сложным этапом является прогнозирование и оценка обстановки [4]. Обстановка на пожаре — это совокупность условий, способствующих или препятствующих развитию и тушению пожара. Основными элементами обстановки считаются: место возникновения и параметры пожара; опера­тивно-тактическая характеристика объекта; наличие и степень опасности для людей и материальных ценностей; возможность возникновения опасных ситуаций (взрывы, обрушения конструкций, образование зон воздействий АХОВ и радиоактивных веществ и др.); наличие или отсутствие необходимых огнетушащих средств. Создание и прогнозирование обстановки условного пожара осуществляют на основе расчетной площади пожара и других его параметров и исходных данных. Вычислив площадь условного пожара, на основании данных оперативно-тактической характеристики объекта необходимо определить, в каких направлениях по горизонтали и вертикали наиболее интенсивно будет распространяться огонь. Для этой цели уста­навливают, какие преграды существуют на путях распространения огня (противопожарные преграды, несущие стены, перегородки, перекрытия и т.п. ) и каковы пределы их огнестойкости. Считают, что если время разви­тия пожара на данный момент превышает пределы их огнестойкости, то огонь распространился за эти преграды в соседние помещения, на распо­ложенный выше этаж или чердак, в подвал, на участок цеха и т.п., а если не превышает, то огонь не распространился и необходимо оценить степень угрозы его распространения. Необходимо также проверить наличие на путях распространения огня открытых дверных, оконных, технологических и других проемов, системы вентиляции, мусоропроводов, шахт, воздухо­водов, систем аспирации, мест прохождения различных коммуникаций и оценить возможность и степень распространения огня в этих направлениях.

Далее следует определить, какие установки, аппараты и комму­никации располагаются в зоне пожара; оценить возможность их взрыва, обрушения, разрыва или разгерметизации, а также выброса, вскипания и разлива ГЖ, газов или расплавленных масс; установить направления и ориентировочные площади их растекания, наличие преград на путях их разлива, наличие АХОВ, взрывчатых и радиоактивных веществ и мате­риалов, а также предусмотреть меры по защите от них личного состава подразделений пожарной охраны. В зависимости от назначения здания или сооружения, технологического процесса производства и физико-химических свойств хранящихся веществ и материалов могут быть и другие воп­росы, которые необходимо предусмотреть и проанализировать при модели­ровании обстановки пожара. Смоделировав такую обстановку, надо опре­делить и оценить степень опасности для людей, животных, больших матери­альных ценностей, находящихся в зоне воздействия опасных факторов пожара.

Выбор огнетушащих средств осуществляют в зависимости от физико- химических свойств горящих веществ и материалов, от класса пожара. Конкретизация вида огнетушащего средства и его расхода, который уста­навливают расчетным путем, позволяет наметить способы и приемы подачи огнетушащего средства, а также оценить необ­ходимость использования конкретных видов пожарной техники и пожарно- технического вооружения, найти требуемое количество такой техники. Зная решающее направление боевых действий, можно определить принципиальные направления введения и расстановки сил и средств. Пер­вые силы и средства сосредоточивают и вводят на решающем направлении, и только после этого начинаются действия на других направлениях. При распространяющихся пожарах расстановка сил и средств может осуществляться: по всему фронту распространения горения; по участку фронта, где могут быть нанесены наибольшие материальные потери; по фронту распространения горения, на флангах и в тылу, по фронту распрос­транения в тылу с последующим передвижением по флангам вперед к линии фронта; по линии фронта с последующей ликвидацией горения на флангах и в тылу и др. Расстановка сил и средств по всему фронту расп­ространения огня бывает различной и зависит от группы пожара, направ­ления распространения горения и формы его площади. На рисунке 3.5 [4] показаны принципиальные схемы расстановки сил и средств в зависимости от формы площади распространяющегося пожара, направления распространения горения в горизонтальной плоскости в зданиях и сооружениях, а на рисунке 3.6 — на открытых сгораемых массивах [4].

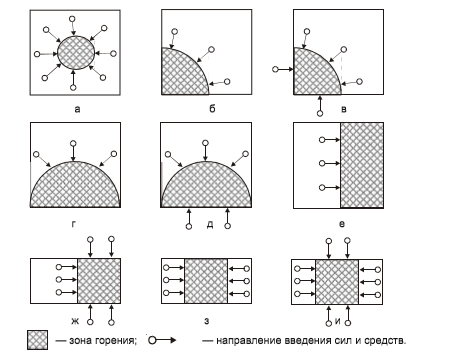

Рисунок 3.5. Направления введения сил и средств при распространяющихся пожарах в зданиях, сооружениях, на открытых складах

а, б, в, г, е, з — при пожарах в ограж­дениях, не имеющих проемов у зоны горения; в, д, ж, и — то же, если имеются оконные, дверные и другие проемы, а также сгораемые покрытия зданий и открытых

складов

При распространении горения в вертикальном направлении допол­нительно распределяют силы и средства выше и ниже зоны горения в соответствии с требованиями Боевого устава пожарной охраны. Различные варианты направлений введения сил и средств по фронту, флангам и тылу относятся к тушению распространяющихся пожаров на открытых сгораемых массивах; к таким пожарам главным образом относятся лесные, степные пожары, пожары на торфополях (рисунок 3.6). Если к моменту при­бытия подразделений пожарной охраны огонь распространяется в одну или несколько сторон, то силы и средства сосредоточиваются и вводятся в первую очередь по фронту распространения пожара, с учетом решающего направления боевых действий, и лишь затем следует наступление на всю площадь пожара.

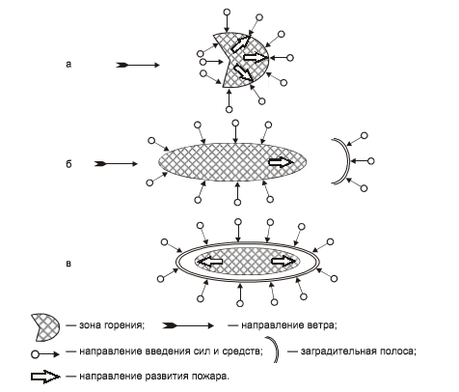

Рисунок 3.6. Направления введения сил и средств

при распространяющихся пожарах на открытых сгораемых массивах

а — по фронту и с тыла; б — с тыла и флангов; в — по всему периметру пожара

Расстановка сил и средств при тушении не распространяющихся пожаров может производиться: по всему периметру, где она возможна; по местам наиболее интенсивного горения; по местам, где создается угроза взрыва и других опасных ситуаций.

В зависимости от принятого принципа введения и расстановки сил и средств тушение пожара в данный момент может осуществляться по всей площади пожара, или только на ее части, или путем заполнения горящих объемов огнетушащими средствами.

Если площадь пожара сравнительно небольшая и на момент введения сил и средств представляется возможность подать огнетушащие вещества по всей площади пожара одновременно, то расчет сил и средств производят по площади пожара, которая равна в этот момент площади тушения (S_П = S_Т).

Если на момент введения сил и средств площадь пожара сравните­льно большая и невозможно наносить огнетушащие вещества по всей его площади одновременно или для этой цели недостаточно сил и средств, прибывших на пожар, то силы и средства сосредоточивают и вводят по периметру или фронту для локализации пожара с учетом дальнейшего поэтапного его тушения по всей площади. В этих случаях расчет сил и средств осуществляют по площади тушения пожара на первом этапе; она представляет собой участок, расположенный вдоль периметра или фронта, на котором вводятся силы и средства, рисунок 3.7. Площадь тушения S_Т — это вся площадь пожара или ее часть, при подаче огнетушащих средств на которую возможна локализация пожара. Площадь тушения зависит, глав­ным образом, от глубины подачи воды и растворов смачивателей на пло­щадь горения из ручных и лафетных стволов по фронту или периметру пожара.

В тех случаях, когда радиус (длина) распространения огня превышает глубину тушения, площадь тушения для различных форм распространения пожара в ограждениях и на открытом пространстве определяют по извест­ным формулам математики.

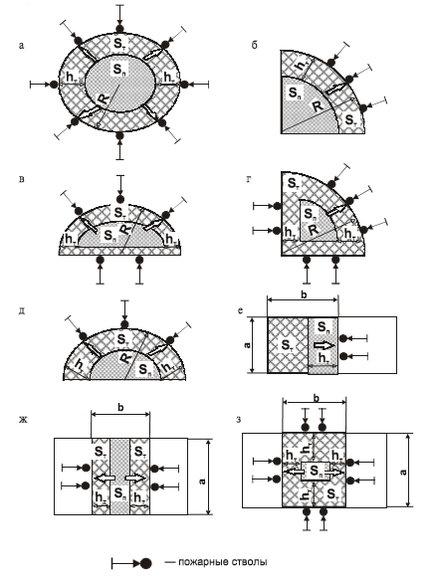

Рисунок 3.7. Расчетные формы площади пожара

при введении сил и средств по фронту и периметру пожара

а — длина меньшей (не изменяющейся) стороны сгораемого массива, м; b — длина изменяющейся стороны сгораемого массива, м (b = h_тV_л); h_т — глубина тушения стволами, м; R — радиус распространения огня, м; S_п — общая площадь пожара, м²; S_т — площадь тушения, м²

При развивающихся пожарах в жилых и административных зданиях, где помещения, как правило, небольших размеров, целесообразно произ­водить расчет сил и средств по площади пожара, за которую нередко принимают площадь отдельных помещений.

Смоделировав обстановку условного пожара и осуществив ее оценку, необходимо определить и проанализировать форму раз­вития пожара, на этой основе принять принципиальную схему расста­новки сил и средств для тушения, а затем рассчитать площадь или объем тушения пожара, которые являются основными параметрами для расчета сил и средств, необходимых для его тушения.

Расчет сил и средств для тушения — важный элемент планирования боевых действий пожарных подразделений, который можно проводить аналитическим методом, а также с помощью графиков, таблиц и пожарно-технических экспонометров. Наи­более полным и точным является аналитический метод [4].

3.3 Расчет необходимых сил и средств пожарных подразделений при тушении эстакады слива нефти

Произведём расчет сил и средств аналитическим методом для ситуации возможного возгорания разлитой нефти от случайной искры, или попадания её на сильно нагретые элементы. В случае возникновения возгорания немедленно по номеру вызова 3 прибывает караул ближайшей пожарной части. На территории завода расположена 4 пожарная часть, в депо которой, в постоянной боевой готовности, находятся две АЦ 6- 40 (5557), одна АЦ 8 – 40, одна ПНС 110. Также на территории завода расположен парк резервной техники, которая готова для беспрепятственного выезда к участку тушения.

Возникновение горения возможно по следующему сценарию :

Аварийная разгерметизация ж.д. цистерны с нефтью → розлив нефти → возникновение случайного источника зажигания → возгорание нефти.

Расчетное время прибытия первых подразделений складывается из времени обнаружения пожара, времени сообщения о нём, времени передачи сообщения диспетчером дежурному караулу, и времени следования дежурного караула к месту, время следования караулов ближайших пожарных частей, рассчитанное по формуле (3.11) приведено в таблице 3.2. Время подачи первого ствола определяется путём сложения расчетного времени прибытия первых подразделений и времени развёртывания.

Таблица 3.2

Время следования ближайших пожарных частей

Будем исходить из того, что к моменту подачи первого ствола площадь пожара составляла 1000 м².

Для тушения пожаров нефти и нефтепродуктов необходимо применять пену средней кратности, она является наиболее эффективным средством тушения [2]. Для подачи пены, 4 пожарная часть имеет на вооружении 2 ствола «ПУРГА 10.20.30» , а также генераторы пены ГПС – 600.

1. Определяем площадь, на которой имеющиеся стволы «ПУРГА 10.20.30» смогут обеспечить достаточную интенсивность подачи огнетушащего вещества, при подаче 6% раствора ПО :

_, (3.12)

где _– Площадь эффективного тушения стволом «ПУРГА 10.20.30» м², N_ПУРГА- количество стволов «ПУРГА 10.20.30», I_тр –требуемая интенсивность подачи огнетушащего вещества (из справочных данных 0,08 л/ с∙м² [2] ), q_ПУРГА – расход при работе одного ствола «ПУРГА 10.20.30» л/с.

;

Таким образом стволы «ПУРГА 10.20.30» смогут обеспечить достаточную интенсивность подачи огнетушащего вещества на площади 750м², для подачи пены на оставшиеся 250 м² необходимо использовать, имеющиеся на вооружении стволы ГПС-600.

1. По формуле (3.12) рассчитаем количество стволов ГПС-600, необходимых для обеспечения достаточной интенсивности подачи огнетушащего вещества на площадь в 250 м², при подаче 6% раствора ПО:
