Применение независимой эластичной подвески улучшает сцепные качества трактора за счет равномерного распределения нагрузки между катками и обеспечения возможности копирования гусеницей неровностей грунта.
Эластичная подвеска ходовой системы, легкость управления трактором, обеспечивает комфорт и снижает утомляемость оператора при работе на бульдозере ДЭТ-250М2.

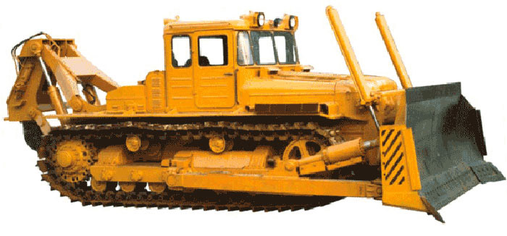

Рисунок 1.3 − Гусеничный дизель-электрический бульдозер ДЭТ-250М2
Таблица 1.4 − Технические характеристики двигателя бульдозера ДЭТ-250
| Марка | В-31М2 |
| Тип | четырехтактный, V- образный, дизельный |
| Эсплуатацианная мощность,кВт (л.с) | 237(323) |
| Номинальная часта вращения,об/мин | 1400 |
| Запас крутящего момента, % | 11 |
| Количество цилиндров | 12 |
| Рабочий объем, л | 38,88 |
| Диаметр цилиндра, мм | 150 |
| Ход поршня, лев.ряд/пр.ряд, мм | 180/186,7 |
| Система смазки | комбинированная с очисткой масла в центрифуге |
| Система охлаждения | жидкостная, с эжекционной системой вентиляции |
| Воздухоочиститель | двухступенчатый, с эжекционной и мокрой очисткой воздуха, с индикатором засоренности |
Трансмиссия. Электромеханическая, двухскоростная вперед и назад, с автоматическим изменением тяговых усилий и скорости движения, освобождает водителя от переключения передач. Количество элементов управления сведено до минимума.
Механизмы поворота и тормоза. Двухступенчатые, планетарные механизмы поворота (ПМП) обеспечивают получение двух передач: первой - рабочей, второй - транспортной (вперед и назад), поворотов и торможения трактора. ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза. Упраление ПМП одним рычагом через гидравлический сервопривод.
Бортовые редукторы. Двухступенчатые, с парой цилиндрических шестерен и планетарным рядом состоящего из солнечной и венечной шестерен, водила и сателлитов с передаточным отношением 11,08.
Тягово-скоростная характеристика
Таблица 1.5 − Силовой агрегат ГПА-222
| Мощность, кВт | 220 |
| Напряжение номинальное, В | 310 |
| Ток, А | 710 |
| Частота вращения, об/мин: | |
| - номинальная | 2120 |
| - максимальная | 2550 |
Таблица 1.6 − Тяговый электродвигатель ЭДП-196
| Мощность, кВт | 196 |
| Напряжение номинальное, В | 300 |
| Ток, А | 710 |
| Частота вращения, об/мин: | |
| - номинальная | 420 |
| - максимальная | 2250 |
Ходовая система бульдозера ДЭТ250. Тележки сварные, прямоугольного сечения из двух швеллеров. Подвеска эластичная, торсионная, индивидуальная для каждого опорного катка.
| Количество опорных катков | 12 (по 6 с каждой стороны) |
| Количество поддерживающих катков | 4 (по 2 с каждой стороны) |
| Механизм натяжения | гидравлически |
Таблица 1.7 − Гидравлическая система. Двухступенчатая, основная и дополнительная.
| Основная система (для подъема и заглубления отвала бульдозера): | |
| - насос | аксиально-поршневой |
| - максимальное давление нагнетания, МПа | 10,0 |
| Дополнительная система (для перекоса отвала бульдозера и регулирования стойки рыхлителя): | |
| - насос | шестеренчатый |
| - максимальное давление нагнетания, МПа | 10,0 |
Таблица 1.8 − Емкости
| Топливный бак, л | 700 |
| Система охлаждения, л | 100 |
| Система смазки двигателя, л | 85 |
| Задний мост, л | 80 |
| Бортовые редукторы, л | 16,2 |
| Ходовая система, л | 24 |
| Воздухоочистители, л | 8,0 |
| Гидравлическая система, л | 120 |
Бульдозерное оборудование ДЭТ-250.
Полусферический неповоротный отвал с полностью гидрофицированным управлением изменения угла резания и перекоса
Таблица 1.9 − Бульдозерное оборудование ДЭТ-250
| Объем призмы волочения, м3 | 10,5 |
| Ширина/высота отвала, мм | 4250/1850 |
| Максимальный подьем отвала, мм | 1400 |
| Наибольшие заглубление отвала, мм | 370/td> |
| Основной угол резания, град. | 55° |
| Угол поперечного перекоса отвала, град. | 10° |
| Масса, кг | 5200 |
Рыхлительное оборудование
Представляет собой четырехзвенник с однозубым рыхлителем и регулируемым углом резания.
Таблица 1.10 − Рыхлительное оборудование
| Максимальное заглубление, мм | 1480 |
| Номинальный угол рыхления, град | 45° |
| Масса, кг | 3950 |
Дополнительное оборудование
По требованию потребителя на трактор может быть устанавлено следующее оборудование:
-
сидение фирмы "GRAMMER",
-
ледоходные шпоры,
-
фильтро-вентиляционная установка ФВУ для работы в условиях повышенной загазованности.
Таблица 1.11 − Масса и Габариты бульдозера ДЭТ-250
| Технические характеристики | Трактор | Бульдозер | Бульдозер с рыхлителем |
| Эксплуатационная масса, кг | 32300 | 37500 | 41340 |
| Длина, мм | 6620 | 7370 | 9440 |
| Ширина, мм | 3180 | 4250 | 4250 |
| Высота, мм | 3215 | ||
| Колея, мм | 2450 | ||
| База, мм | 3218 | ||
| Максимальное давление на грунт при эксплатационной массе, МПа(кг/см2) | 0,093(0,93) | ||
1.5 Бульдозер Т-500
Бульдозер-рыхлитель Т-500 (рисунок 1.4) применяется в промышленном, нефтегазовом, гидротехническом, дорожном строительстве и в горнодобывающей промышленности. В настоящее время снят с производства. Выпускается аналог по тяговому классу - бульдозер-рыхлитель Т-35.01.

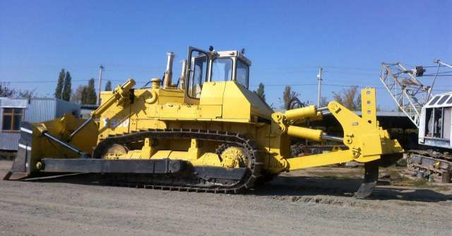

Рисунок 1.4 − Бульдозер-рыхлитель Т-500
Таблица 1.12 − Технические характеристики бульдозера-рыхлителя Т-500
| Показатель | Значение |
| Габариты, мм | |
| - длина | 10305 |
| - ширина | 4800 |
| - высота | 4250 |
| Скорости движения, вперед/назад, км/ч | |
| - I скорость | 4,0/3,3 |
| - II скорость | 7,0/6,0 |
| - III скорость | 13,0/11,1 |
| Преодолеваемая крутизна, град | |
| - подъема | 30 |
| - спуска | 20 |
| Удельное давление на грунт, кг/кв.см | 1,324 |
| Масса эксплуатационная с н/оборудованием, кг | 60500 |
Таблица 1.13 − Двигатель
| Показатель | Значение |
| Тип | V-образный, 8-цилиндровый (MTU) 12-цилиндровый (Ярославль) 4-хтактный, жидкостного охлаждения с турбонаддувом |
| Модификации | |
| - Т-500 | 84V396TC4 (MTU, ФРГ) |
| - Т-500Я | ЯМЗ 850.10 (Ярославль) |
| Эксплуатационная мощность, кВт | 353 |
| Номинальная частота вращения, об/мин | 1850 (MTU) |
Трансмиссия. Гидромеханическая, с разделением потока мощности по бортам, обеспечивает три скорости переднего и заднего хода.
Ходовая часть. Состоит из двух гусеничных тележек с трехточечной полужесткой подвеской. Тележки имеют по семь опорных и два поддерживающих катка.
Таблица 1.14 − Бульдозерное оборудование
| Показатель | Значение |
| Форма | Полусферический |
| Ширина отвала, мм | 4800 |
| Высота отвала, мм | 2000 |
| Угол резания, град | |
| - минимальный | 50 |
| - максимальный | 60 |
| Поперечный перекос, град. | 10 |
Таблица 1.15 − Рыхлительное оборудование
| Показатель | Значение |
| Максимальное заглубление зуба, мм | 1540 |
| Ширина наконечника зуба, мм | 90 |
| Диапазон изменения угла рыхления, град | 25 |
Кабина. Одноместная, с тепловой и звуковой изоляцией, с подрессоренным сиденьем регулируемым по весу и росту машиниста. Кабина оснащена вентиляционной установкой с калориферным обогревателем, а также защитой от падающих предметов и при опрокидывании трактора -ROPS/FOPS. По требованию заказчика может быть оснащена кондиционером. В кабине установлены двойные стеклопакеты, предохраняющие стекла от обледенения.
