3 Проектирование вибровозбудителя
В строительных и дорожных машинах, в машинах непрерывного транспорта и в путевом хозяйстве применяют механические, электромеханические, электромагнитные пневматические и гидравлические вибровозбудители.
Наибольшее применение получили механические вибровозбудители, которые подразделяются на эксцентриковые и бегунковые, регулируемые и нерегулируемые, направленного и ненаправленного действия, одно-, двух- и трехмассовые.
В этой связи выбираем механический вибровозбудитель дебалансного типа направленного действия одномассовый, нерегулируемый.

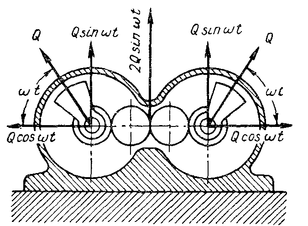

Рисунок 3.1 − Дебалансный вибровозбудитель направленного действия
У двухвального вибровозбудителя направленного действия оба вала соединены шестернями и вращаются в противоположные стороны с одинаковой угловой скоростью. Для грунта третьей группы оптимальная частота вращения вала дебаланса находится в пределах 1200...900 кол/мин. В рамках дипломного проекта принимаем частоту вращения вала 1000 кол/мин.
Вертикальные составляющие всегда направлены в одну сторону (рисунок 3.1), в результате чего вибратор создает вертикально-направленную возмущающую силу. Направление суммарной возмущающей силы может быть под углом к горизонту.
Величину возмущающей силы центробежного вибратора определяют по формуле
, (3.1)
где m − масса неуравновешенных грузов (дебалансов), кг; r − эксцентриситет, т.е. расстояние от оси вращения до центра тяжести дебаланса, м; ω − угловая скорость вращения дебалансов, 1/сек.
Во главе 2 был выполнен расчет сил сопротивления при работе бульдозера, а вибровозбудитель применяется для снижения силы сопротивления резания RZ = 145,31 кН (п. 2.3). Исходя из условия Q =0,1 RZ, масса дебалансов определится по формуле
, (3.2)
Таблица 3.1 − Расчетные формулы дебалансов
При разгоне или торможении вибровозбудителя возникает момент инерции его массы. Чем больше момент инерции дебаланса, тем медленнее при прочих равных условиях происходит разгон и длительнее торможение. В процессе разгона и торможения вибратор обычно проходит через резонансную частоту. При этом могут возникать чрезмерно большие колебания. для уменьшения вредного влияния резонансной частоты, проектируя дебалансы, стремятся придать им такую форму, при которой достигается заданная величина моментов дебалансов при минимальном моменте инерции их массы.

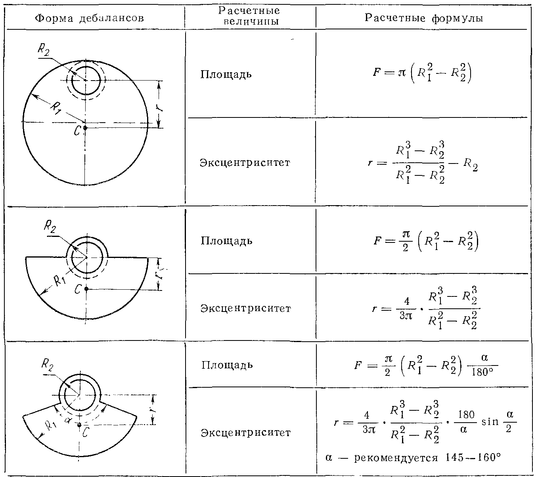

Простейшие типы дебалансов, а также расчетные формулы представлены в таблице 3.1. Исследования показали, что такой наивыгоднейшей формой является сектор с центральным углом 145-160°.
При проектировании считаем R1/ R2 3, тогда R1=120 мм, R2=40 мм, тогда диаметр вала в месте установки дебаланса d0 = 50 мм.
Тогда площадь полезная площадь торца дебаланса (таблица 3.1)
мм2 (3.3)
Эксцентриситет
=65,36 мм (3.4)
3.1 Расчет геометрических параметров дебаланса
Оптимальное соотношение размеров дебаланса определится с помощью подбора данных, поэтому сначала определим статический момент, приходящийся на один дебаланс по формуле 3.2
Зная площадь дебалансного элемента, его массу и плотность стали, определим толщину диска:
, (3.5)
где − плотность материала дебаланса, для стали 45 ρ=7800кг/м3
Тогда
,
В качестве материала для изготовления дебаланса и его вала выбираем сталь 45, некоторые механические свойства которой представлены в таблице 3.2.
Таблица 3.2 − Механические свойства при Т=20oС материала 45
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
- | мм | - | МПа | МПа | % | % | кДж / м2 | - |
Трубы, ГОСТ 8731-87 |
|
| 588 | 323 | 14 |
|
|
|
Пруток калиброван., ГОСТ 10702-78 |
|
| 590 |
|
| 40 |
| Отжиг |
Прокат, ГОСТ 1050-88 | до 80 |
| 600 | 355 | 16 | 40 |
| Нормализация |
Прокат нагартован., ГОСТ 1050-88 |
|
| 640 |
| 6 | 30 |
|
|
Прокат отожжен., ГОСТ 1050-88 |
|
| 540 |
| 13 | 40 |
|
|
Лента отожжен., ГОСТ 2284-79 |
|
| 440-690 |
| 14 |
|
|
|
Лента нагартован., ГОСТ 2284-79 |
|
| 690-1030 |
|
|
|
|
|
Полоса, ГОСТ 1577-93 | 6 - 60 |
| 600 | 355 | 16 | 40 |
| Нормализация |
Сталь 45 применяется для изготовления: валов-шестернен, коленчатых и распределительных валов, шестерни, шпинделей, бандажей, цилиндров, кулачков и других нормализованных, улучшаемых и подвергаемые поверхностной термообработке деталей, от которых требуется повышенная прочность.
3.2 Определение мощности двигателя привода вибровозбудителя
В качестве приводного двигателя применяем гидромотор, подключенный к гидравлической системе бульдозера.
Мощность привода вибровозбудителя определяется
(3.6)
где − мощность, необходимая для поддержания возмущающей силы, Вт.
Мощность, необходимая для поддержания возмущающей силы
(3.7)
где n − количество дебалансов;
Тогда требуемая мощность вибровозбудителя
т
3.3 Расчет и выбор гидромотора
В бульдозере Caterpillar D6R XL используется гидравлический аксиально-поршневой насос Caterpillar 3G2722. Техническую характеристику насоса Caterpillar 3G2722 сведем в таблицу 3.3.
Таблица 3.3 – Техническая характеристика насоса Caterpillar 3G2722.
Параметры | Значения | |
Рабочий объем, см3/об | 100 | |
Давление на входе, МПа номинальное максимальное | 14(16) 17,5(20) | |
Давление на входе в насос, МПа минимальное максимальное | 0,08 0,12 | |
Частота вращения вала, об/мин минимальное номинальное максимальное | - 2125 - | |
Номинальная объемная подача, дм3/мин | 217 | |
Номинальная потребляемая мощность, кВт | 37,5(42,8) | |
К.П.Д. насоса (не менее) | 0,85 | |
Объемный К.П.Д. (не менее) | 0,94 | |
Масса, кг | - |
Определение параметров гидромотора
Рисунок 3.2 – Расчетная схема гидромотора
Для гидромотора полезная мощность определяется по формуле:
, (3.8)
где Мкр − крутящий момент на валу гидромотора.
Отсюда
Рабочий объем гидромотора определим по формуле:
(3.9)
где Мм – крутящий момент на валу гидромотора, Н·м; рн – рабочее давление гидромотора, Па; гм – гидромеханический к.п.д. гидромотора, гм= 0,93
м3/с=53,7 см3/об
Принимаем аксиально-поршневой гидромотор 210.20. Его техническая характеристика представлена в таблице 3.4.
Таблице 3.4 – технические характеристики гидромотора 210.12
Рабочий объем, см3/об | Давление, МПа | Частота вращения, об/мин | Крутящий момент, развиваемый гидромотором, Н.м | КПД | Масса, кг | |||||||
номинальное | максимальное | номинальная | максимальное | Номинальная | максимальная | объемный | механический | |||||
54,8 | 20 | 35 | 1400 | 2240 | 174 | 218 | 0,95 | 0,93 | 23 |
3.4 Определение силовых и кинематических параметров привода
Силовые (мощность и вращающий момент) и кинематические (частота вращения и угловая скорость) параметры привода рассчитывают на валах привода из требуемой (расчетной) мощности двигателя Рдв и его номинальной частоты вращения nном при установившемся режиме.
