Применение все более мощной горной техники, совершенствование технологий подготовки полигонов и отработки продуктивного слоя делают этот способ добычи все менее затратным и более эффективным. География его применения постоянно расширяется.

1.2 Назначение, технические характеристики бульдозеров для открытых горных работ

Как отмечено ранее, основные марки бульдозеров, применяемых для открытых горных работ, в дальневосточном регионе являются:

- отечественные бульдозеры: Четра Т-35.01; ЧТЗ Т-170; ДЭТ250 и Т500;

- импортные бульдозеры: Komatsu D-155A, D-355, D-375, D-475; Caterpillar D3G, D6R, D9H и некоторые другие.

1.2.1 Бульдозер Четра Т-35.01

Бульдозерно-рыхлительный агрегат Четра Т35 (рисунок 1.1) имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности для выполнения тяжёлых землеройных работ, в том числе при разработке мёрзлых и скальных грунтов:

• трёхточечная полужёсткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда;

• использование экономичных дизелей: ЯМЗ-850.10 Ярославского моторного завода; QSK19-C650 фирмы «Cummins» обеспечивает повышенные тяговые свойства при тяжёлых бульдозерно-рыхлительных работах;

• модульная конструкция всех узлов, систем промышленного трактора - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения трактора, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

Технические характеристики.

Двигатель - четырёхтактный дизель жидкостного охлаждения с турбонаддувом типа «жидкость-воздух» ЯМЗ-850.10 Ярославского моторного завода. Двенадцать цилиндров, расположение цилиндров V-образное, угол развала 90°.

Диаметр цилиндра и ход поршня - 140 мм х 140 мм.

Рабочий объем двигателя - 25,86 л.

Эксплуатационная мощность - 382 кВт (520 л.с.) при 1900 об/мин.

Максимальный крутящий момент - не менее 2685 Нм при 1300...1500 об/мин.

Либо шестицилиндровый четырёхтактный дизель с турбонаддувом и охлаждением наддувочного воздуха типа «воздух-воздух», жидкостного охлаждения QSK19-C650 фирмы «Cummins»:

• расположение цилиндров - рядное;

• диаметр цилиндра и ход поршня - 158,75 мм х 158,75 мм;

• рабочий объем двигателя - 18,9 л;

• эксплуатационная мощность - 434 кВт (590 л.с.) при 2100 об/мин;

• максимальный крутящий момент - 3118 Нм при 1500 об/мин.

Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем:

• Система очистки масла с полнопоточным фильтром.

• Жидкостно-масляный теплообменник для охлаждения масла двигателя.

• Система очистки масла с полнопоточным фильтром.

• Жидкостно-масляный теплообменник для охлаждения масла двигателя.

• Гидромеханическая трансмиссия производства ОАО «Промтрактор».

• 24-вольтовая электрическая пусковая система.

Коробка передач - планетарная коробка передач с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой.

Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко = 2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач - карданной передачей.

Таблица 1.1 - Передаточные числа

Передача	Передний ход	Задний ход
1	4,3	5.3
2	7,7	9.5
3	12,8	15,5

Ходовая часть. Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков (с каждой стороны) - 7. Число поддерживающих катков - (с каждой стороны) - 2.

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой:

Шаг звена - 250 мм.

Число башмаков (с каждой стороны) - 42.

Высота грунтозацепов - 90 мм.

Ширина башмака - 650 мм.

Площадь опорной поверхности - 4,61 м2.

Давление на грунт - 1,31 кгс/см2.

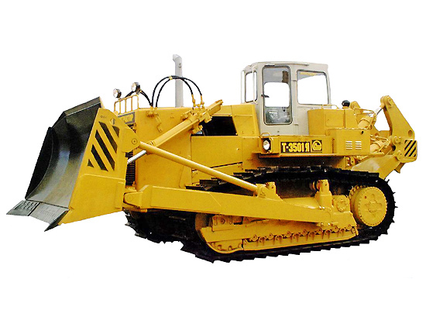

Рисунок 1.1 − Бульдозерно-рыхлительный агрегат Четра Т35

Гидравлическая система. Раздельно-агрегатная гидравлическая система:

• три шестерёнчатых насоса: НШ250, НШ100, НШ10 общей производительностью 500 л/мин при оборотах двигателя 1900 об/мин;

• два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками;

• бак с фильтрами, гидроцилиндры;

• максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см2).

Бульдозерное оборудование. Большая ёмкость отвала обеспечивает повышенную производительность, причём использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы трактора обеспечивает максимальное приближение отвала к капоту трактора и максимальное напорное усилие на нож отвала.

Таблица 1.2 - Характеристики отвалов

* - с погруженными грунтозацепами.

Масса. Трактор - 4700 кг. Общая масса (стандартной комплектации, с полной заправкой, SU-отвал, трехзубый рыхлитель, машинист) - 60500 кг.

1.3 Бульдозер ЧТЗ Т-170

Бульдозер ЧТЗ Т-170 (рисунок 1.2) применяется в сельскохозяйственных, дорожных и строительных работах. С его помощью можно вспахивать почву, осуществлять сплошную культивацию, посев, лущение и выполнять многие другие виды деятельности. Кроме того, эта техника часто используется для снегозадержания в зимний и весенний период. Бульдозер Т-170 относится к гусеничным промышленным тракторам специального и общего назначения, которые имеют десятый тяговой класс. Его основным преимуществом является высокая выносливость в процессе эксплуатации в самых разнообразных климатических условиях. Управление этой техникой осуществляется достаточно просто. Кроме того, она характеризуются высокой надежностью, и имеет доступную цену.

Двигатель. Бульдозер Т-170 оснащен модифицированным двигателем Д-180, характеризуемым как четырехтактный, дизельный, с турбонаддувом (мощность 180 л. с.).

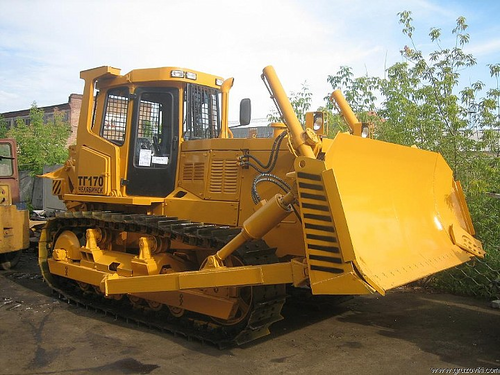

Рисунок 1.2 - Бульдозер ЧТЗ Т-170

По сравнению с предшествующим Д-160 запас крутящего момента увеличен на 25 %. После усовершенствования двигателя до модели Д-180 ресурс бульдозера стал составлять 8000 часов до первого капремонта. Последующий ресурс – 10 000 часов.

Двигатель является многотопливным, то есть возможно его функционирование как на дизельном топливе, так и на керосине или газоконденсате.

Именно эта спецификация влияет на стойкость бульдозера к внушительным рабочим нагрузкам при широком разбросе температур, что гарантирует его бесперебойное функционирование как в тропическом климате, так и в условиях сильных морозов.

Объем емкости для топлива равен 300 л. Эксплуатационные условия диктуют оптимальный выбор систем запуска двигателя: он может быть как карбюраторным, так и электростартерным.

Показатели расхода топлива составляют 218 г/кВт (160 г/л.с.ч), что значительно экономичнее чем в предыдущем типе двигателя.

Технические особенности каждого из цилиндров:

• вместимость – 14,48 л;

• диаметр – 150 мм;

• ход поршня – 205 мм.

Охладительная система жидкостного типа, объемом 60 л. Воздухоочиститель двухступенчатый: на первой ступени предусмотрено удаление пыли автоматическим путем при помощи мультициклона, а на второй воздушный поток очищается фильтрующими элементами из бумаги.

Смазка двигателя относится к комбинированному типу, является полнопоточной и оснащена бумажными фильтрами. Двигатель располагается в передней части бульдозера.

Трансмиссия. Крутящий момент передается на задние колеса посредством механической трансмиссии многоступенчатого типа, находящейся в задней части машины и состоящей из муфты сцепления (гидросервированной, сухого трения), фиксированной в постоянно замкнутом положении.

Четырехвальная коробка передач, являющаяся частью трансмиссии, отвечает за наличие восьми скоростей переднего хода и четырех – заднего.

Производителем допускается трансформация коробки передач в шестискоростную. Это достигается посредством блокирования первой передачи и применяется для моделей болотоходной конструкции.

Несущая и ходовая системы.

Несущая рама бульдозера состоит из двух лонжеронов, приваренных к бортовым фрикционам. В свою очередь, к лонжеронам при помощи сварки крепятся бампер и коробка балансирной балки, что гарантирует достаточную жесткость конструкции.

В ходовой тележечной системе используется трехточечная полужесткая подвеска. Оптимальный подход к эксплуатации ходовой массы обеспечивается за счет наличия у балансирной подвески системы микроподрессоривания.

Это гарантирует более рациональное использование бульдозера на грунтах повышенной плотности по сравнению с той же техникой на рессорной подвеске.

Таблица 1.3 − Технические характеристики бульдозера ЧТЗ Т-170

Габаритные размеры с рабочим оборудованием
Длина с полусферическим отвалом и жестким прицепным устройством, мм			5673
Длина с полусферическим отвалом и рыхлителем, мм			6867
Эксплуатационная масса
С полусферическим отвалом, гидроцилиндром перекоса, трехзубым рыхлителем, с полной заправкой топливом и маслом, кг			19570
Рыхлитель
Тип	Многозубый	Однозубый
Максимальное количество зубьев	3	1
Количество положений зубьев (по вертикали)	3	3
Максимальное заглубление, мм	650
Угол рыхления, град.:
- с коротким наконечником	45	45
- с длинным наконечником	30	30
Масса, кг	2245	1555
Бульдозерное оборудование
Тип отвала	Полусферический	Прямой
Изменение угла резания и угла поперечного перекоса отвала	Винтовым и гидравлическим раскосами
Объем призмы волочения, м3	4,75	4,28
Ширина отвала, м	3,31	3,42
Высота при угле резания 55 град	1,31	1,31
Максимальный подъем, м	1,02	1,02
Максимальное заглубление, м	0,44	0,44
Максимальный перекос, м	0,63 (10 град.)	0,63 (10 град.)
Регулирование угла резания, град	10	10
Масса, кг	2313	2240

1.4 Бульдозер ДЭТ 250

Гусеничный дизель-электрический бульдозер ДЭТ-250М2 (рисунок 1.3) промышленного назначения, тягового класса 25 с электромеханической трансмиссией, обеспечивающей автоматическое регулирование тяговых усилий на всем скоростном диапазоне. Бульдозер ДЭТ-250М2 предназначен для выполнения землеройных работ на строительстве различных объектов, добыче полезных ископаемых, и для выполнения землеройных работ и рыхления скальных пород в горнодобывающей отрасли.

Характеристики
