Рисунок 5.8 – Место под подножку
Данное изменение существенно повысит удобство проведения ремонта в объеме ТР-1, а именно в операциях по:
- монтажу/демонтажу мотор-вентилятора;
- вскрытию и осмотру коробки выводов;
- закладыванию смазки в подшипниковые узлы.
Подножка будет представлять собой металлический прут, приваренный в место, указанное на рисунке 5.9.

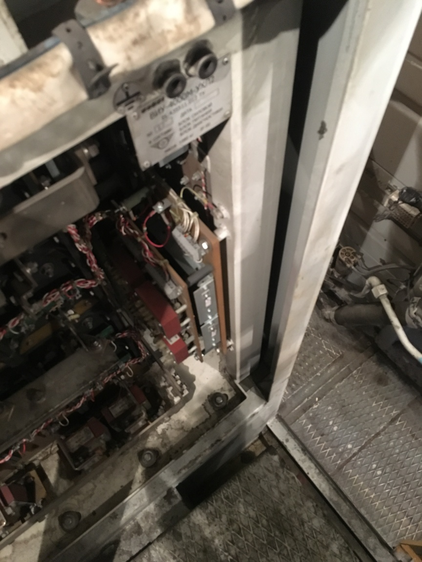

Рисунок 5.9 – Место установки подножки
Предложенная схема подножки представлена на рисунке 5.10.
Рисунок 5.10 – Подножка
При данных изменениях конструкции экономится около 8 минут работы на одну секцию при цикловых работах. Так же данные изменения достаточно сильно снизят затраты времени при демонтаже и монтаже неисправных пусковых конденсаторов и пусковых двигателей при неплановых ремонтах этих узлов. Время на операции, производимые в процессе ремонта ТР-1, после модернизации представлены в таблице 5.1.
Таблица 5.1 – Операции, производимые в процессе ремонта ТР-1 для вспомогательных машин с двигателем НВА-55С
| Номер операция | Исполнитель | Время | Описание операции |
| 1-2 | Слесарь -электрик | 1,5 | МВ-1: Крышу коробки выводов, сетки предохранительные отсоединить, снять |
| 2-3 | Слесарь -электрик | 1 | МВ-1: Электродвигатель продуть, в доступных местах протереть |
| 3-4 | Слесарь -электрик | 2,5 | МВ-1: Электродвигатель осмотреть |
| 4-5 | Слесарь -электрик | 0,5 | МВ-1: Коробку выводов протереть, |
Продолжение таблицы 5.1
| Номер операция | Исполнитель | Время | Описание операции |
| 5-6 | Слесарь -электрик | 2 | МВ-1: Крышку коробки выводов, сетки предохранительные поставить, закрепить |
| 6-7 | Слесарь -электрик | 1,5 | МВ-1: Пресс смазкой наполнить, смазку в подшипники запрессовать |
| 7-8 | Слесарь -электрик | 1 | Переход на следующую позицию |
| 8-9 | Слесарь -электрик | 1,5 | МВ-2: Крышу коробки выводов, сетки предохранительные отсоединить, снять |
| 9-10 | Слесарь -электрик | 1 | МВ-2: Электродвигатель продуть, в доступных местах протереть |
| 10-11 | Слесарь -электрик | 2,5 | МВ-2: Электродвигатель осмотреть |
| 11-12 | Слесарь -электрик | 0,5 | МВ-2: Коробку выводов протереть, подводящие провода, выводы обмоток, панель, осмотреть, детали ослабевшие закрепить. |
| 12-13 | Слесарь -электрик | 2 | МВ-2: Крышку коробки выводов, сетки предохранительные поставить, закрепить |
| 13-14 | Слесарь -электрик | 1,5 | МВ-2: Пресс смазкой наполнить, смазку в подшипники запрессовать |
| 14-15 | Слесарь -электрик | 1 | Переход на следующую позицию |
| 15-16 | Слесарь -электрик | 2 | МВ-3: Крышу коробки выводов, сетки предохранительные отсоединить, снять |
| 16-17 | Слесарь -электрик | 1 | МВ-3: Электродвигатель продуть, в доступных местах протереть |
| 17-18 | Слесарь -электрик | 4 | МВ-3: Электродвигатель осмотреть |
| 18-19 | Слесарь -электрик | 1 | МВ-3: Коробку выводов протереть, подводящие провода, выводы обмоток, панель, осмотреть, детали ослабевшие закрепить. |
| 19-20 | Слесарь -электрик | 3 | МВ-3: Крышку коробки выводов, сетки предохранительные поставить, закрепить |
| 20-21 | Слесарь -электрик | 2 | МВ-3: Пресс смазкой наполнить, смазку в подшипники запрессовать |
Окончание таблицы 5.1
| Номер операция | Исполнитель | Время | Описание операции |
| 21-22 | Слесарь -электрик | 1 | Переход на следующую позицию |
| 22-23 | Слесарь -электрик | 2 | Д.П.: Крышу коробки выводов, сетки предохранительные отсоединить, снять |
| 23-24 | Слесарь -электрик | 1 | Д.П.: Электродвигатель продуть, в доступных местах протереть |
| 24-25 | Слесарь -электрик | 4 | Д.П.: Электродвигатель осмотреть |
| 25-26 | Слесарь -электрик | 1 | Д.П.: Коробку выводов протереть, подводящие провода, выводы обмоток, панель, осмотреть, детали ослабевшие закрепить. |
| 26-27 | Слесарь -электрик | 3 | Д.П.: Крышку коробки выводов, сетки предохранительные поставить, закрепить |
| 27-28 | Слесарь -электрик | 2 | Д.П.: Пресс смазкой наполнить, смазку в подшипники запрессовать |
| 28-29 | Слесарь -электрик | 1 | Переход на следующую позицию |
| 29-30 | Слесарь -электрик | 2 | МВ-3: Крышу коробки выводов, сетки предохранительные отсоединить, снять |
| 30-31 | Слесарь -электрик | 1 | МВ-3: Электродвигатель продуть, в доступных местах протереть |
| 31-32 | Слесарь -электрик | 4 | МВ-3: Электродвигатель осмотреть |
| 32-33 | Слесарь -электрик | 1 | МВ-3: Коробку выводов протереть, подводящие провода, выводы обмоток, панель, осмотреть, детали ослабевшие закрепить. |
| 33-34 | Слесарь -электрик | 3 | МВ-3: Крышку коробки выводов, сетки предохранительные поставить, закрепить |
| 34-35 | Слесарь -электрик | 2 | МВ-3: Пресс смазкой наполнить, смазку в подшипники запрессовать |
5.2 Пути повышения эффективности ремонта вспомогательных машин в объеме ТР-3
При ремонте в объеме ТР-3 мотор-вентилятора, крыльчатка мотор-вентилятор требует значительно точной балансировки. Для балансировки в СЛД «Дальневосточное» применяется балансировочный станок, представленный на рисунке 5.10.

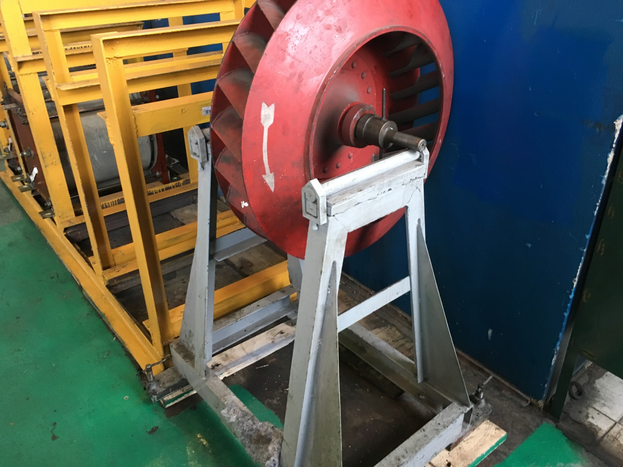

Рисунок 5.11 – Станок для балансировки крыльчатки вентилятора
При балансировке крыльчаток на данном станке теряется довольно большое время. При использовании более современного станка время на эту операцию существенно сократиться.
Предлагаю использовать для данной операции балансировочный станок, представленный на рисунке 5.12.

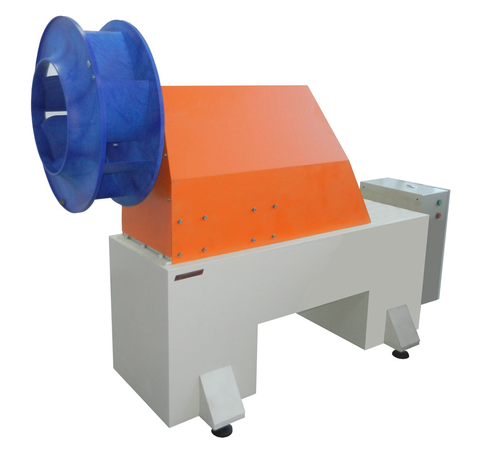

Рисунок 5.12 – Балансировочный станок ТБ ВЕНТ 100
ТБ ВЕНТ 100 специально спроектирован для балансировки вентиляторов и крыльчаток различного назначения. Его отличает простота конструкции и функциональность.
При использовании параллельных призм для балансировки затрачивается 39,3 минуты, после внедрения станка ТБ ВЕНТ 100 на эту операцию понадобиться 14,5 минут, исходя из этого экономия времени составит 24,8 минуты.
Для выпрессовки подшипников в СЛД Дальневосточное применяется механический съемник с захватами, представленный на рисунке 5.13. Данный съемник требует много времени и большого усилия для данной операции. Кроме того, чтобы произвести выпрессовку двух подшипников с разных сторон ротор необходимо разворачивать кран-балкой, что существенно замедляет процесс разборки двигателя. При эксплуатации механического съемника слесаря вынуждены работать на грани своих возможностей, чтобы выпрессовать подшипник. По этой причине данный съемник является не безопасным для использования.

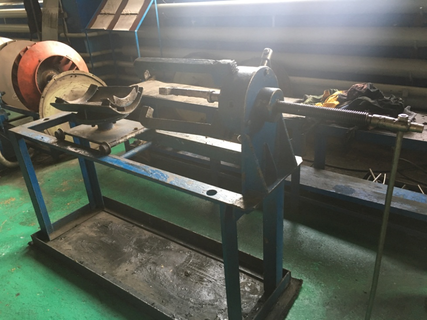

Рисунок 5.12 - Ручной механический съемник
Для экономии времени и сохранения здоровья слесарей можно использовать гидравлический съемник СГ-20, представленный на рисунке 5.13.

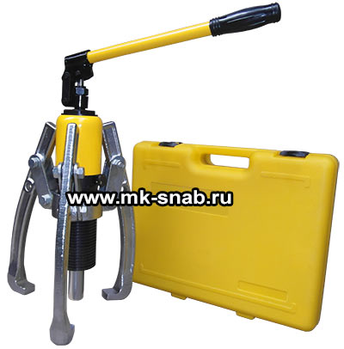

Рисунок 5.13 – Гидравлический съемник СГ-20
В таблице 5.2 представлены технические характеристики съемника СГ-20.
Таблица №5.2 - Параметры съемника СГ-20
| Параметр | Значение |
| Максимальное осевое усилие | 20 т |
| Диаметр захватываемой детали | 100–350 мм |
| Максимальная глубина захвата | 280 мм |
| Полный вес съемника | 16,1 кг |
Съемник СГ-20 подходит для выпрессовки подшипников с ротора двигателя НВА-55С по всем параметрам.
При использовании механического съемника на выпрессовку подшипников затрачивается 22,5 минуты, после внедрения гидравлического съемника на эту операцию понадобиться 8,5 минут, исходя из этого экономия времени составит 14 минут.
При данных изменениях экономится 38,8 минут работы на один двигатель. Время на операции, производимые в процессе ремонта ТР-3, после модернизации представлены в таблице 5.3.
Таблица 5.3 – Операции, производимые в процессе ремонта ТР-3 для вспомогательных машин с двигателем НВА-55С
| Номер операции | Описание операции | Время операции | Должность исполнителя |
| 1-2 | Стопорную шайбу разогнуть, фиксирующий болт выкрутить из вала. | 5,32 | Слесарь-электрик |
| 2-3 | Электродвигатель застропить, переместить, установить в пресс, расстропить. | 5,46 | Слесарь-электрик |
| 3-4 | Колесо гидравлическим прессом спрессовать, шпонку снять, колесо переместить. | 14,26 | Слесарь-электрик |
| 4-5 | Застропить краном электродвигатель, поднять, повернуть на 180 градусов, поставить, расстропить. | 6,52 | Слесарь-электрик |
Продолжение таблицы 5.3
| Номер операции | Описание операции | Время операции | Должность исполнителя |
| 5-6 | Колесо гидравлическим прессом спрессовать, шпонку снять, колесо переместить. | 16,05 | Слесарь-электрик |
| 6-7 | Двигатель застропить, на позицию ремонта переместить | 7,63 | Слесарь-электрик |
| 7-8 | Электродвигатель вентилятора в продувочную камеру подать, очистить, продуть, протереть, на позицию ремонта переместить | 4,5 | Слесарь-электрик |
| 8-9 | Крышку коробки выводов отсоединить, снять | 0,9 | Слесарь-электрик |
| 9-10 | Сопротивление изоляции электродвигателя вентилятора измерить | 1 | Слесарь-электрик |
| 10-11 | Работу электродвигателя вентилятора, подшипников, осевой разбег ротора, вибрацию на холостом ходу до разборки проверить | 5,4 | Слесарь-электрик |
| 11-12 | Электродвигатель вентилятора разобрать | 30,9 | Слесарь-электрик |
| 12-13 | Ротор в продувочную камеру подать, продуть, вентиляционные отверстия прочистить, на позицию ремонта переместить | 3,6 | Слесарь-электрик |
| 12-14 | Статор, подшипниковые щиты, крышки подшипников в продувочную камеру подать, очистить, продуть, протереть, на позицию ремонта переместить | 4,5 | Слесарь-электрик |
| 13-15 | Ротор осмотреть, состояние вентиляторного колеса, целостность короткозамкнутой обмотки проверить, обнаруженные неисправности устранить | 4,8 | Слесарь-электрик |
| 14-16 | Забоины, задиры, заусенцы на опорных, привалочных, посадочных поверхностях статора, подшипниковых щитов, крышек подшипников зачистить | 4,2 | Слесарь-электрик |
Продолжение таблицы 5.3
| Номер операции | Описание операции | Время операции | Должность исполнителя |
| 15-17 | Гидравлическим прессом снять подшипники с ротора | 8,5 | Слесарь-электрик |
| 16-18 | Статор, подшипниковые щиты, крышки подшипников осмотреть, отсутствие трещин проверить, обнаруженные тре-щины под сварку разделать, заварить (работа со сварщиком) после сварки швы зачистить | 6,6 | Слесарь-электрик |
| 17-19 | Вал ротора осмотреть, посадочные поверхности под подшипники зачистить, измерить, к дефектоскопии подготовить, состояние резьбы на валу проверить, обнаруженные дефекты устранить. Вентилятор, патрубки осмотреть, отремонтировать | 11,4 | Слесарь-электрик |
| 18-20 | Обмотки статора на межвитковое замыкание проверить | 6.6 | Слесарь-электрик |
| 19-21 | Кожуха вентилятора, патрубки осмотреть, отсутствие трещин проверить, обнаруженные трещины под сварку разделать, заварить (работа со сварщиком) после сварки швы зачистить | 6,6 | Слесарь-электрик |
| 20-22 | Обмотку статора осмотреть, состояние, крепление, сопротивление изоляции проверить, при необходимости подкрепить, нарушенную изоляцию обмоток восстановить | 33,6 | Слесарь-электрик |
| 21-43 | Ротор на позицию сборки электродвигателей переместить | 0 | Слесарь-электрик |
| 22-23 | Выводы обмоток статора, коробку выводов осмотреть, обнаруженные неисправности устранить, состояние наконечников проверить, негодные заменить | 25,2 | Слесарь-электрик |
Продолжение таблицы 5.3
| Номер операции | Описание операции | Время операции | Должность исполнителя |
| 22-23 | Выводы обмоток статора, коробку выводов осмотреть, обнаруженные неисправности устранить, состояние наконечников проверить, негодные заменить | 25,2 | Слесарь-электрик |
| 23-24 | Статор на испытательную станцию для проверки на электрическую прочность и обратно на позицию ремонта переместить | 4,8 | Слесарь-электрик |
| 24-25 | Переместить статор на позицию сушки и пропитки | 2,5 | Слесарь-электрик |
| 24-26 | Предохранительные сетки, трубки для смазки подшипников осмотреть, их со-стояние проверить, при необходимости отремонтировать | 7,2 | Слесарь-электрик |
| 25-27 | Обдуть статор | 10,2 | Слесарь-электрик |
| 26-28 | Резьбовые отверстия в статоре, подшипниковых щитах, крышках подшипников проверить, обнаруженные дефекты устранить | 9,6 | Слесарь-электрик |
| 27-29 | Отверстия в статоре под болты буксолом залить | 6,7 | Слесарь-электрик |
| 28-30 | Щиты подшипниковые, по горловинам статора, детали подшипниковых узлов, с замерами посадочных мест подобрать, комплектность со статором проверить | 7,2 | Слесарь-электрик |
| 29-31 | Статор загрузить в сушильную печь | 2,5 | Слесарь-электрик |
| 30-32 | Щиты подшипниковые, крышки подшипников покрасить | 5,4 | Слесарь-электрик |
| 31-33 | Статор из сушильной печи на позицию остывания переместить | 3,1 | Слесарь-электрик |
| 32-43 | Переместить | 0 | Слесарь-электрик |
Продолжение таблицы 5.3
| Номер операции | Описание операции | Время операции | Должность исполнителя |
| 33-34 | Активное сопротивление обмоток статора измерить | 3,4 | Слесарь-электрик |
| 34-35 | Транспортировка статора к емкости для пропитки | 1,4 | Слесарь-электрик |
| 35-36 | Пропитка статорных обмоток методом опускания | 13,8 | Слесарь-электрик |
| 36-37 | Выдержка статора для стекания лака | 12,7 | Слесарь-электрик |
| 37-38 | Транспортировка статора в сушильную камеру | 1,4 | Слесарь-электрик |
| 38-39 | Тележку в печь закатить | 2 | Слесарь-электрик |
| 39-40 | Тележку со статором из печи выкатить | 2 | Слесарь-электрик |
| 40-41 | Статор переместить на позицию остывания | 2,4 | Слесарь-электрик |
| 41-42 | Покрытие лобовых частей эмалью | 8,3 | Слесарь-электрик |
| 42-43 | Взять готовый статор и переместить его на позицию сборки | 2,5 | Слесарь-электрик |
| 43-44 | Электродвигатель вентилятора собрать, смазку в подшипники заложить, свободность вращения ротора проверить, зазор между ротором и статором измерить, отрегулировать | 34,5 | Слесарь-электрик |
| 44-45 | Электродвигатель вентилятора в продувочную камеру подать, продуть, обратно на позицию сборки переместить | 4,5 | Слесарь-электрик |
| 45-46 | Работу электродвигателя вентилятора на холостом ходу после ремонта проверить | 5,4 | Слесарь-электрик |
| 46-47 | Сопротивление изоляции электродвигателя вентилятора проверить | 1 | Слесарь-электрик |
Окончание таблицы 5.3
| Номер операции | Описание операции | Время операции | Должность исполнителя |
| 47-48 | Электродвигатель вентилятора на испытательную станцию и обратно на позицию сборки переместить | 3,6 | Слесарь-электрик |
| 48-49 | Электродвигатель вентилятора в камеру подать | 6,6 | Слесарь-электрик |
| 49-50 | Шпонку поставить, колесо гидравлическим прессом на вал напрессовать, закрепить | 14,26 | Слесарь-электрик |
| 50-51 | Застропить краном электродвигатель, поднять, повернуть на 180 градусов, поставить, расстропить. | 6,52 | Слесарь-электрик |
| 51-52 | Балансировка колеса | 14,5 | Слесарь-электрик |
| 52-53 | Шпонку поставить, колесо гидравлическим прессом на вал напрессовать, закрепить | 16,05 | Слесарь-электрик |
| 53-54 | Стопорную шайбу поставить, фиксирующий болт закрутить на вал, стопорную шайбу на грань болта застопорить | 5,32 | Слесарь-электрик |
