Рисунок 1.13 – Внешний вид контроллера КДСТ-АС

Назначение входов КДСТ-АС показано на рисунке 1.14.

• ХХ-ХХ – монтажный адрес контроллера (полка-место в РШ);

• Адр. ХХ – адрес контроллера в локальной сети сигнальной точки или переезда;

• U1, U2, U3, U4 – допустимые максимальные амплитуды для сигналов на соответствующих изолированных входах.

Рисунок 1.14 – Принципиальная схема подключения КДСТ-АС

КДСТ-ФД контроллер производит измерение действующего значения напряжения питающих фидеров и фиксацию отклонения от норм с последующей передачей информации на концентратор.

Внешний вид контроллера КДСТ-ФД показан на рисунке 1.15.

Назначение входов:

• Х1-1, Х1-2 - подключение питания контроллера;

• Х1-3, Х1-4 - подключение интерфейса RS-485;

• Х2-1, Х2-2 - входы контроля напряжений на фидерах питания.

Сигналы обрабатываемые контроллером КДСТ-ФД:

• действующее значение напряжения переменного тока 50 Гц на фидерах питания;

• время отклонения напряжения от нормы.

Рисунок 1.15 – Внешний вид контроллера КДСТ-ФД

Принципиальная схема подключения КДСТ-ФД приведена на рисунке 1.16.

• ХХ-ХХ – монтажный адрес контроллера (полка-место в РШ);

• Адр. ХХ – адрес контроллера в локальной сети сигнальной точки или переезда.

Одна сигнальная установка оборудуется одним концентратором связи и до четырнадцати функциональных контроллеров, количество которых зависит от проекта.

Рисунок 1.16 – Принципиальная схема подключения КДСТ-ФД

КДСТ выполняет следующие операции:

• измерение параметров объектов и сбор информации посредством контроллеров;

• производит обработку результатов измерений в соответствии заданной программы;

• передачу информации по каналу связи станционному концентратору информации и ЛКИ с последующей индикацией на пульте дежурного по станции.

Работа перегонного оборудования происходит по следующей схеме. К функциональным контроллерам подключаются все контролируемые сигналы. Функциональные контроллеры подключаются к концентратору, образуя локальную сеть, концентратор поддерживает шинную организацию связи и производит поочередный опрос контроллеров для получения от них информации о состоянии контролируемых объектов. Опрос контроллеров производится по адресному принципу от 1 до 14. Установка адреса на контроллере производится включением переключателя SW1 «Адрес» располагающимся на печатной плате каждого контроллера. Адреса контроллеров должны быть индивидуальными и не допускается применение одинаковых адресов для двух и более контроллеров, поскольку в таком случае будет происходить потеря информации.

Адреса имеющие литер с 9 по 14 являются резервными, опрос контроллеров производится циклически и непрерывно с периодом пропорциональным числу контроллеров подключенных в сеть. Информация накапливается в памяти концентратора в виде блока готового для передачи на станционное оборудование.

Таблица 1.2 - Схема адресов для КДСТ расположенных в РШ

Для передачи информации на станцию организуется перегонная сеть для концентраторов, каждому из которых присваивается адрес от 0 до 31 при помощи технологического пульта.

Для сбора данных так же циклически и непрерывно производится опрос всех концентраторов на перегоне, в линию может быть подключено до 32 концентраторов, так же учитываются концентраторы, на смежных станциях используемые для управления индикации на пульте дежурного по станции.

В зависимости от схемы организации линии, возможна организация связи по нескольким типовым схемам:

• конфигурация однолучевая;

• конфигурация двухлучевая с объединением лучей на станции;

• конфигурация двухлучевая с разделением лучей на станции.

Рисунок 1.17 ‒ Конфигурация однолучевая организации связи

Данная схема применяется только в случаях одного подхода к станции, адреса концентраторов присваиваются по возрастающей последовательности по мере удаления от станции.

На рисунке 1.18 приведена конфигурация двухлучевая с объединением лучей на станции. Для данного типа включения характерно соединение линии ДСН на станции для перегонов обоих подходов к станции. Адреса концентраторов на перегоне производятся по возрастанию для каждого луча индивидуально, по мере удаления от станции. Адрес ближнего к станции контроллера на втором луче должен быть больше адреса последнего на первом.

На рисунке 1.19 приведена схема конфигурации двухлучевой с разделением лучей на станции, данная конфигурация является расширением однолучевой, для организации связи с прилегающими перегонами на станции устанавливаются отдельные концентраторы для каждого перегона.

Рисунок 1.18 ‒ Конфигурация двухлучевая с объединением лучей на станции

Рисунок 1.19 ‒ Конфигурация двухлучевая с разделением лучей

на станции

Обмен информацией между станционным и перегонными концентраторами, производится с использованием временного разделения канала. На запрос станционного концентратора перегонные отвечают в свой отведенный промежуток времени. При затухании или уровне помех в линии не позволяющих организовывать устойчивую передачу данных производится ретрансляция сообщений от удаленных объектов. Количество ретрансляторов может быть до двух, в свою очередь настройка схемы ретрансляции производится автоматически при необходимости, если концентратор является ретранслятором, то она передает информацию о себе и предшественнике.

В канале связи используется частотная и фазовая модуляция, в зависимости от используемой модуляции зависит используемая скорость передачи данных. Так например при частотной модуляции скорость передачи 1200, 1800, 2400 бит/с, а при фазовой 4800, 7200, 9600 бит/с. Все эти параметры концентратор получает от ЛКИ в виде настроек, типовой считается фазовая модуляция со скоростью передачи 4800 бит/с. Применение других параметров будет зависеть от качества используемого канала связи. Время опроса концентраторов обратно пропорционально зависит от скорости передачи в канале и количества перегонных концентраторов.

По окончании опроса всех перегонных концентраторов и получению от них массива данных, станционный концентратор передает по запросу информацию в ЛКИ, который производит накопление базы данных и передает на АРМ ШН и производит соответствующую индикацию на пульте дежурного по станции. В организованной сети станционного оборудования главную роль играет ЛКИ, он производит опрос и соответствующую выдачу команд для работы контроллера КДСТ-РЛ, при этом концентратор настраивается на станционный режим работы и для настройки используется пульт технологический, а для установки адреса переключатель SW1 «Адрес». Положение переключателя устанавливается в соответствии с таблицей 1.3, в которой приведены адреса контроллеров в локальной сети.

Для управления индикацией на пульте ДСП смежной станции устанавливается комплект из концентратора и контроллера КДСТ-РЛ.

Концентратор устанавливается в перегонный режим работы и назначается адрес в перегонной сети. При управлении индикацией ЛКИ передает команду управления на концентратор смежной станции, а он подает команду на контроллер, подключенный к локальной сети.

Таблица 1.3 ‒ Типовая схема задания адресов ФК основной станции

При настройке адреса контроллера используют данные приведенные в таблице 1.4.

Таблица 1.4 ‒ Схема задания адресов КДСТ‑РЛ смежных станций

1.2.5 СТДМ «КВАРЦ»

Система «КВАРЦ» предназначена для диагностики и мониторинга устройств железнодорожной автоматики, позволяет производить измерения электрических параметров в устройствах СЦБ, производить обработку проведенных измерений, перевод аналоговых значений в цифровую форму и отображать в графическом и цифровом виде полученную информацию, а так же производить анализ с последующим формированием сообщений об отклонении от норм.

Данная система имеет модульный принцип построения в состав, которого входят наборы функциональных модулей с датчиками контроля напряжения и тока, персональных компьютеров выполняющих функции сервера и автоматизированных рабочих мест. Исполнение аппаратуры системы организуется в виде модулей скомпонованных в отдельных корпусах, расположенных на стативах согласно монтажной схемы.

Компьютер в составе системы осуществляет обработку и протоколирование поступающей информации, обмен информацией с системой верхнего уровня.

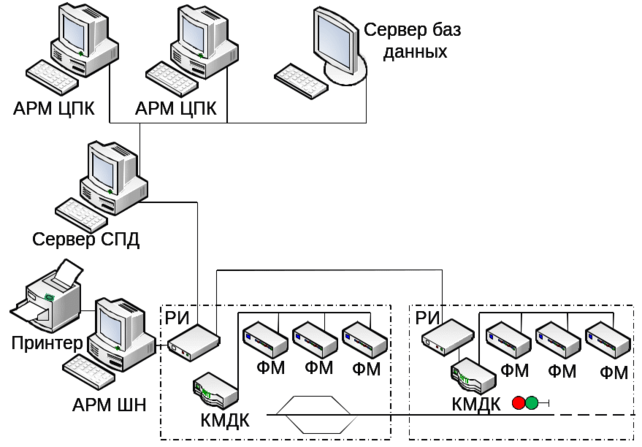

Рисунок 1.2 – Структурная схема СТДМ «Кварц»

Таблица 1.1 – Функциональные модули СТДМ «КВАРЦ»

Программное обеспечение системы состоит из ПО каждого элемента системы, но доступ к программному обеспечению функциональных модулей отсутствует.

Система диагностики «Кварц» должна обеспечивать в автоматическом режиме следующие функции:

• измерение и мониторинг основных параметров, предоставление информации для анализа причин отказов устройств автоматики;

• представление информации для проведения анализа и выявления предотказных состояний;

• выполнение графика технологического процесса в автоматическом режиме на участках, не имеющих приписного состава электромехаников.

Программное обеспечение верхнего уровня подразделяется на модули:

• JF_AreaSystem_Server модуль безопасности и сетевого обмена, основной модуль необходим для организации связи системы и защиты ее из вне;

• JF_OPC_BT5 модуль осуществляет связь с функциональными модулями;

• JFAS_OPC_Client модуль ОРС – клиента производит обмен информацией других модулей с ОРС – сервером;

• JFAS_IO_Module модуль сохранения данных;

• JFAS_MainModule модуль анализа, производит анализ полученной информации с эталонными значениями;

• JFAS_MainModule модуль схемы станции позволяет просмотреть план станции и состояние контролируемых устройств;

• JFAS_Scada_BigGraphic модуль графика тегов, анализирует информацию и предоставляет в графическом виде;

• АЛС JFAS_ALS модуль графика, анализирует работу АЛС;

• JFAS_SWITCH модуль графика стрелок, производит контроль тока при переводе стрелки;

• SpyWebCam модуль безопасности рабочего места, производит фотонаблюдение и предотвращает несанкционированный доступ;

• JFAS_TestJournal модуль тестирования, производит калибровку функциональных модулей.

Защита системы производится рядом условий, жесткое разделение ПК – сервера и ПК – клиентов, доступ к каждому элементу системы защищен паролем, не предусмотрена установка стороннего программного обеспечения, ПО функциональных модулей заблокировано от считывания и изменения на аппаратном уровне.

В состав базового комплекта аппаратуры входит:

• функциональный модуль – 10шт.;

• контроллер мобильного диагностического комплекса – 1шт.;

• радиоудленители интерфейса RS485 – 2шт.;

• компьютер типа Notebook – 1шт.

Функциональные модули предназначены для измерения контролируемых параметров и их оцифровки, предварительной обработки и передачи по каналу связи в контроллер мобильного диагностирования. Функциональные модули представляют собой электронные устройства на современных микроконтроллерах в корпусах из пластика, не поддерживающего горение, питание должно осуществляться от линии питания устройств СЦБ, в линию подключается только один ФМ, а остальные кабелем от него.

Модули оснащаются быстросъемными проводами длиной до 100 сантиметров для подключения контролируемых объектов и питания. Для быстрого подключения используются разъемы типа «крокодил». Крепление модуля производится на DIN рейку при помощи лавсановых стяжек или куска монтажного провода. Контроллер мобильного диагностического комплекса используется для периодического опроса функциональных модулей подключенных к сети.
