Рисунок 2.5 – Принципиальная схема устройства
Таблица 2.4 – Номенклатура функциональных контроллеров КДСТ для оборудования одного релейного шкафа СТ или АПС
| Обозначение, спецификация | Контроллер | Код ОКП | Кол-во в КДСТ * |
| ИН7.230.010.000 | КДСТ-СВ | 403530 | 1 |
| ИН7.230.020.000 | КДСТ-ДС | 403530 | Nд/8 ** |
| ИН7.230.040.000 | КДСТ-ФД | 403530 | Nфид |
| ИН7.230.050.000 | КДСТ-АС-U1‑U2‑U3-U4 | 403530 | Nа/4 ** |
Общее количество ФМ, подключаемых на один КДСТ-СВ не должно превышать 14, полученное количество округляется до целого в большую сторону.
Количественный состав комплекта КДСТ для каждого релейного шкафа определяется индивидуально, исходя из количества дискретных сигналов ввода и аналоговых сигналов ввода и числа сигнальных точек и переездов.
На каждый фидер устанавливается по одному контроллеру КДСТ-ФД. Общее число фидеров Nфид.
Количество контроллеров КДСТ-ДС определяется по числу контролируемых дискретных сигналов Nд.
Количество контроллеров КДСТ-АС определяется по числу контролируемых аналоговых сигналов Nа. При заказе КДСТ-АС дополнительно для каждого канала указывается код, обозначающий максимальное амплитудное значение напряжения постоянного тока для измерительного канала. Возможные диапазоны измерения каналов и соответствующие им коды приведены в таблице 2.5.
Таблица 2.5 – Диапазоны измерения каналов и соответствующие коды
| Диапазон измерений напряжения (В) | Код канала при заказе | |
| Постоянного тока | Переменного тока | |
| ±(3 – 10) | 2,5 – 7 | 10 |
| ±(5 – 15) | 4 – 10 | 15 |
| ±(10 – 30) | 7 – 20 | 30 |
| ±(20 – 60) | 15 - 40 | 60 |
| ±(30 – 100) | 25 – 70 | 100 |
| ±(60 – 200) | 45 – 140 | 200 |
| ±(120 – 400) | 90 ‑ 280 | 400 |
Обозначение при заказе «КДСТ‑АС‑10-10-30-30» будет обозначать контроллер КДСТ‑АС с верхней границей диапазона измерений напряжения постоянного тока 10 В, 10 В, 30 В, 30 В для каналов с 1 по 4 соответственно. Выбор канала должен производиться исходя из установленных норм на контролируемые напряжения для конкретных объектов контроля сигнальных установок.
Канал должен выбираться таким образом, чтобы нормальное значение контролируемого напряжения по возможности находилось в середине диапазона измерений для выбранного типа канала. Например, если согласно нормам напряжение на выходе питающего трансформатора РЦ составляет 65 В переменного тока, необходимо выбрать канал «200», а не «100».
-
2.5 Типовые исполнения КДСТ
Для облегчения проектирования и поставки оборудования разработаны следующие типовые исполнения комплектов контроллеров перегонного оборудования:
-
КДСТ‑CT‑2П – КДСТ для релейного шкафа сигнальной установки двухпутной автоблокировки переменного тока 25/50 Гц.
-
КДСТ‑CT‑1П – КДСТ для релейного шкафа спаренной сигнальной установки однопутной автоблокировки переменного тока 25/50 Гц.
-
КДСТ‑АПС‑1Ш‑2П – КДСТ для первого релейного шкафа автоматической переездной сигнализации на двухпутном участке.
-
КДСТ‑АПС‑1Ш‑1П – КДСТ для первого релейного шкафа автоматической переездной сигнализации на однопутном участке.
-
КДСТ‑АПС‑2Ш – КДСТ для второго релейного шкафа автоматической переездной сигнализации на двухпутном или однопутном участке.
-
КДСТ‑СТН – КДСТ для основной станции.
-
КДСТ‑СМ – КДСТ для смежной станции.
Исполнения контроллеров выполнены в соответствии со схемами подключения, приведенными в приложении к настоящим техническим решениям. Типовые исполнения КДСТ поставляются установленными на DIN‑рельс, объединенными линиями питания и связи между модулями, ответными частями разъемов для подключения внешних цепей.
Для контроллеров КДСТ‑АС выбраны и максимально унифицированы диапазоны измеряемых напряжений в соответствующих контрольных точках СТ и АПС. При проектировании необходимо определить (и указать при заказе) коды измерительных каналов, которые определяются исключительно проектной документацией и не могут быть определены в типовых решениях.
-
2.5.1 Исполнение КДСТ-СТ-2П
Комплектность исполнения КДСТ‑CT‑2П приведена в таблице 2.6.

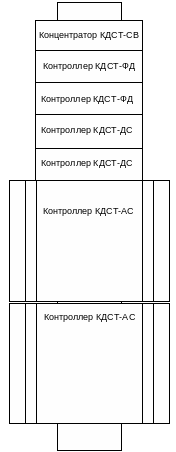

Таблица 2.6 – Комплектность исполнения КДСТ‑CT‑2П
| Исполнение | Комплектность | ||
| Тип контроллера | Место на DIN‑рельсе | Адрес в RS‑485 | |
| КДСТ‑CT‑2П-UБПШ‑UРЦ | КДСТ‑СВ КДСТ‑ФД КДСТ‑ФД КДСТ‑ДС КДСТ‑ДС КДСТ‑АС‑30-30-15-15 КДСТ‑АС-30-10-UБПШ‑UРЦ | 1 2 3 4 5 6 7 | мастер 1 2 3 4 6 7 |
Переменной составляющей при заказе являются коды каналов для измерения напряжения постоянного тока на выходе блока БПШ (UБПШ) и для измерения напряжения переменного тока на питающем трансформаторе рельсовой цепи (UРЦ). Пример записи при заказе: КДСТ‑CT‑2П-100‑200.
-
2.5.2 Исполнение КДСТ-СТ-1П
Комплектность исполнения КДСТ‑CT‑1П приведена в таблице 2.7. Переменной составляющей при заказе являются коды каналов для измерения напряжения постоянного тока на выходе блока БПШ (UБПШ), для измерения напряжения переменного тока на питающем трансформаторе первой рельсовой цепи (UРЦ1) и второй рельсовой цепи(UРЦ2). Пример записи при заказе: КДСТ‑CT‑1П‑100‑100‑60.
Таблица 2.7 – Комплектность исполнения КДСТ‑CT‑1П
| Исполнение | Комплектность | ||
| Тип контроллера | Место на DIN‑рельсе | Адрес в RS‑485 | |
| КДСТ‑CT‑1П-UБПШ‑UРЦ1‑UРЦ2 | КДСТ‑СВ КДСТ‑ФД КДСТ‑ФД КДСТ‑ДС КДСТ‑ДС КДСТ‑АС‑30-30-15-15 КДСТ‑АС‑30-30-10-10 КДСТ‑АС-30-UБПШ‑UРЦ1‑UРЦ2 | 1 2 3 4 5 6 7 8 | мастер 1 2 3 4 6 7 8 |
-
2.5.3 Исполнение КДСТ‑АПС‑1Ш‑2П
Комплектность исполнения КДСТ‑АПС‑1Ш‑2П приведена в таблице 2.8.
Переменной составляющей при заказе являются коды каналов для измерения напряжения переменного тока на питающем трансформаторе первой рельсовой цепи (UРЦ1) и второй рельсовой цепи(UРЦ2).
Пример записи при заказе: КДСТ‑CT‑1Ш‑2П‑100‑60.
Таблица 2.8 – Комплектность исполнения КДСТ‑АПС‑1Ш‑2П
| Исполнение | Комплектность | ||
| Тип контроллера | Место на DIN‑рельсе | Адрес в RS‑485 | |
| КДСТ‑АПС‑2П-UРЦ1‑UРЦ2 | КДСТ‑СВ КДСТ‑ДС КДСТ‑ДС КДСТ‑АС‑30-30-10-10 КДСТ‑АС‑30-30-10-10 КДСТ‑АС-30-30‑UРЦ1‑UРЦ2 | 1 2 3 4 5 6 | мастер 3 4 6 7 8 |
-
-
2.5.4 Исполнение КДСТ‑АПС‑1Ш‑1П
Комплектность исполнения КДСТ‑АПС‑1Ш‑1П приведена в таблице 2.9.
Переменной составляющей при заказе являются коды каналов для измерения напряжения переменного тока на питающем трансформаторе первой рельсовой цепи (UРЦ1) и второй рельсовой цепи(UРЦ2). Пример записи при заказе: КДСТ‑CT‑1Ш‑1П‑200‑100.
Таблица 2.9 – Комплектность исполнения КДСТ‑АПС‑1Ш‑1П
| Исполнение | Комплектность | ||
| Тип контроллера | Место на DIN‑рельсе | Адрес в RS‑485 | |
| КДСТ‑АПС‑2П-UРЦ1‑UРЦ2 | КДСТ‑СВ КДСТ‑ДС КДСТ‑ДС КДСТ‑АС‑30-30-10-10 КДСТ‑АС-30-30‑UРЦ1‑UРЦ2 | 1 2 3 4 5 | мастер 3 4 6 7 |
-
2.5.5 Исполнение КДСТ‑АПС‑2Ш
Комплектность исполнения КДСТ‑АПС‑2Ш приведена в таблице 2.10.
Пример записи при заказе: КДСТ‑CT‑2Ш.
Таблица 2.10 – Комплектность исполнения КДСТ‑АПС‑2Ш
| Исполнение | Комплектность | ||
| Тип контроллера | Место на DIN‑рельсе | Адрес в RS‑485 | |
| КДСТ‑АПС‑2Ш | КДСТ‑СВ КДСТ‑ФД КДСТ‑ФД КДСТ‑ДС КДСТ‑ДС КДСТ‑АС‑30-30-30-30 | 1 2 3 4 5 6 | мастер 1 2 3 4 6 |
-
2.5.6 Исполнение КДСТ‑СТН
Комплектность исполнения КДСТ‑СТН приведена в таблице 2.11.
Количество контроллеров КДСТ‑РЛ устанавливается в соответствие с NРЛ, указанным при заказе и может находиться в пределах от 1 до 4.
Пример записи при заказе: КДСТ‑CTН‑2.
Таблица 2.11 – Комплектность исполнения КДСТ‑АПС‑2Ш.
| Исполнение | Комплектность | ||
| Тип контроллера | Место на DIN‑рельсе | Адрес в RS‑485 | |
| КДСТ‑СТН‑NРЛ | КДСТ‑СВ КДСТ‑РЛ* КДСТ‑РЛ* КДСТ‑РЛ* КДСТ‑РЛ* | 1 2 3 4 5 | 1 2 3 4 5 |
-
2.5.7 Исполнение КДСТ‑СМ
Комплектность исполнения КДСТ‑СМ приведена в таблице 2.12
