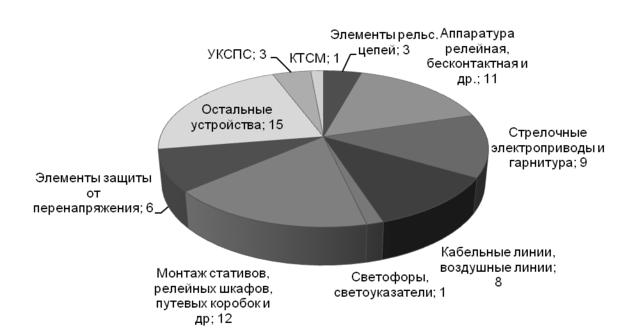

Рисунок 1.4 – Количество отказов по ШЧ по категориям в сравнении с предыдущим годом
Т
1
алица 1.3 – Отказы по элементам| Объекты СЖАТ | Год | Бригада СЦБ-1 | Бригада СЦБ-2 | Бригада СЦБ-3 | Бригада СЦБ-4 | Бригада СЦБ-5 | Бригада СЦБ-6 | Бригада СЦБ-7 | Бригада СЦБ-8 | КИП СЦБ-18 | Бригада СЦБ-32 | Метрология-36 | Бригада СЦБ-51 | СКПС-15 | Всего по подразделениям |
|
15 Всего отказов устройств по Ш | 2015г. | 10 | 9 | 2 | 9 | 8 | 5 | 6 | 1 | 9 | 6 | 2 | 1 | 1 | 69 |
| 2014г. | 3 | 6 | 3 | 6 | 1 | 6 | 6 | 2 | 6 | 5 | 6 | 1 | 0 | 51 | |
| Элементы рельс. цепей | 2015г. | 2 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 3 |
| 2014г. | 1 | 0 | 0 | 1 | 0 | 1 | 2 | 0 | 0 | 0 | 0 | 0 | 0 | 5 | |
| Аппаратура релейная, бесконтактная и др. | 2015г. | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 7 | 0 | 0 | 0 | 0 | 11 |
| 2014г. | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 5 | 0 | 3 | 0 | 0 | 9 | |
| Стрелочные электроприводы и гарнитура | 2015г. | 3 | 1 | 0 | 0 | 2 | 1 | 2 | 0 | 0 | 0 | 0 | 0 | 0 | 9 |
| 2014г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | |
| Кабельные линии, воздушные линии | 2015г. | 0 | 3 | 0 | 2 | 0 | 3 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 8 |
| 2014г. | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2 | |
| Светофоры, светоуказатели | 2015г. | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 2014г. | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
Продолжение таблицы 1.3
|
16 Пульты табло, аппараты управления | 2015г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2014г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Панели питания | 2015г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2014г. | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | |
| Аккумуляторы | 2015г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2014г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Монтаж стативов, релейных шкафов, путевых коробок и др | 2015г. | 1 | 3 | 1 | 2 | 1 | 0 | 2 | 0 | 0 | 2 | 0 | 0 | 0 | 12 |
| 2014г. | 1 | 2 | 1 | 0 | 0 | 2 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 9 | |
| Элементы защиты от перенапряжения | 2015г. | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 6 |
| 2014г. | 0 | 0 | 0 | 3 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 5 | |
| Переездные устройства | 2015г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2014г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Остальные устройства | 2015г. | 2 | 0 | 1 | 2 | 2 | 1 | 0 | 0 | 2 | 3 | 1 | 1 | 0 | 15 |
| 2014г. | 1 | 2 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 0 | 14 | |
| УКСПС | 2015г. | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 3 |
| 2014г. | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 4 | |
| КТСМ | 2015г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
| 2014г. | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
