На станционном уровне СДТС-АПС устанавливаются КДСТ‑СВ и КДСТ‑РЛ. К перегонному оборудованию СДТС-АПС относятся КДСТ-СВ, КДСТ-ДС, КДСТ-АС и КДСТ-ФД.

В состав КДСТ станционного уровня может входить несколько КДСТ (в зависимости от количества отдельных линий связи с перегонным оборудованием). В состав каждого КДСТ входит 1 концентратор КДСТ‑СВ и до 4 контроллеров КДСТ‑РЛ.

В состав КДСТ одной сигнальной точки или переезда входит концентратор связи КДСТ-СВ и несколько функциональных контроллеров (КДСТ‑ДС, КДСТ‑АС, КДСТ‑ФД).

Комплектация КДСТ различными ФК является переменной и устанавливается в соответствии с проектом.

Для упрощения процесса производства и проектирования выпускаются следующие законченные варианты исполнения КДСТ:

• КДСТ‑CT‑2П – комплект для релейного шкафа сигнальной установки двухпутной автоблокировки переменного тока 25/50 Гц.

• КДСТ‑CT‑1П – комплект для релейного шкафа спаренной сигнальной установки однопутной автоблокировки переменного тока 25/50 Гц.

• КДСТ‑АПС‑1Ш-2П – КДСТ для первого релейного шкафа автоматической переездной сигнализации на двухпутном участке.

• КДСТ‑АПС‑1Ш‑1П – КДСТ для первого релейного шкафа автоматической переездной сигнализации на однопутном участке.

• КДСТ‑АПС‑2Ш – КДСТ для второго релейного шкафа автоматической переездной сигнализации на двухпутном или однопутном участке.

• КДСТ‑СТН – КДСТ для основной станции.

• КДСТ‑СМ – КДСТ для смежной станции.

1. 2.2.1 Функционирование КДСТ

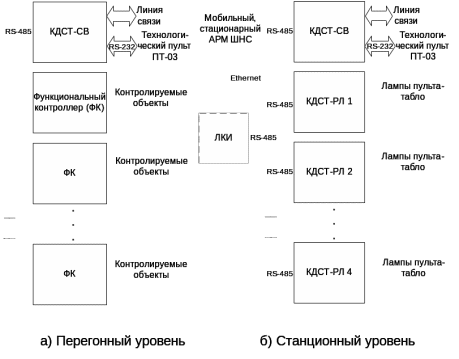

Структурная схема КДСТ перегонного и станционного уровней приведена на рисунке 2.1.

Рисунок 2.1 – Структура КДСТ

Функционирование КДСТ включает в себя:

• сбор информации, измерение параметров объектов ЖАТ сигнальных точек и переездов перегонными функциональными контроллерами;

• обработку результатов измерений в соответствии с алгоритмами работы функциональных контроллеров;

• передачу информации об измеренных параметрах концентратору связи сигнальной точки КДСТ‑СВ по интерфейсу RS‑485;

• передачу информации от перегонных концентраторов КДСТ‑СВ на станционный концентратор КДСТ‑СВ по линии ДСН (или выделенной физической линии связи);

• передачу информации от станционного концентратора КДСТ‑СВ на ЛКИ по интерфейсу RS‑485;

• передачу от ЛКИ на КДСТ‑РЛ команд управления лампами пульт-табло ДСП на основной и смежной станциях [3];

• накопление базы данных событий и измерений в ЛКИ и передача этой базы данных в АРМ ШНС и в системы вышестоящих уровней;

• отображение информации, результатов измерений, ведение мониторинга контролируемых средств ЖАТ на станционном АРМ ШНС.

В зависимости от схемы организации линии ДСН (или выделенной физической линии) возможна организация связи по нескольким типовым схемам:

• однолучевая конфигурация;

• двухлучевая конфигурация с объединением лучей на станции;

• двухлучевая конфигурация с разделением лучей на станции.

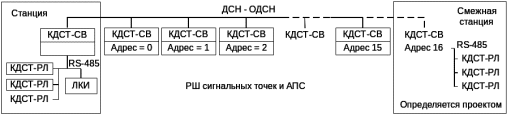

Однолучевая схема связи приведена на рисунке 2.2. и применяется при подключении перегонов только одного подхода к станции. Адреса перегонных концентраторов КДСТ‑СВ назначаются по возрастающей последовательности, по мере удаления концентраторов от станции. Если на двухпутных участках РШ СТ четного и нечетного направления расположены на расстоянии до 100 м друг от друга, порядок адресов для них не имеет значения, однако целесообразно производить назначение четных адресов для СТ, расположенных в четном направлении движения, а нечетных адресов - для СТ нечетного направления. Целесообразно резервировать адрес 0 при наличии достаточного количества адресов для оборудования участка. Допускается производить не сплошную нумерацию адресов (пропускать адреса), однако такой подход должен быть обоснован (например, резервирование адресов с учетом возможного добавления объектов контроля с этими адресами в будущем).

Рисунок 2.2 – Однолучевая конфигурация организации связи

Однолучевая схема связи применяется при подключении перегонов только одного подхода к станции. Адреса перегонных концентраторов КДСТ‑СВ назначаются по возрастающей последовательности, по мере удаления концентраторов от станции. Если на двухпутных участках РШ СТ четного и нечетного направления расположены на расстоянии до 100 м друг от друга, порядок адресов для них не имеет значения, однако целесообразно производить назначение четных адресов для СТ, расположенных в четном направлении движения, а нечетных адресов - для СТ нечетного направления. Целесообразно резервировать адрес 0 при наличии достаточного количества адресов для оборудования участка. Допускается производить не сплошную нумерацию адресов (пропускать адреса), однако такой подход должен быть обоснован (например, резервирование адресов с учетом возможного добавления объектов контроля с этими адресами в будущем).

Двухлучевая конфигурация с объединением лучей на станции приведена на рисунке 2.3. Особенностью этой конфигурации является соединение линии ДСН на станции для перегонов обоих подходов к станции.

Рисунок 2.3 – Двухлучевая конфигурация с объединением лучей на станции

Для этой конфигурации адреса перегонных концентраторов КДСТ‑СВ назначаются по возрастающей последовательности для каждого луча, по мере удаления КДСТ‑СВ от станции. Адрес ближнего к станции концентратора КДСТ‑СВ на втором луче должен быть больше адреса последнего КДСТ‑СВ на первом луче. Остальные рекомендации такие же, как и для однолучевой конфигурации.

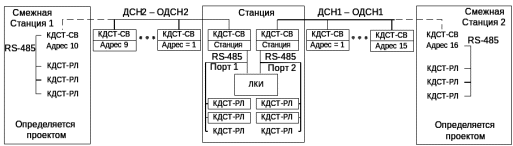

Двухлучевая конфигурация с разделением лучей на станции приведена на рисунке 2.4. Эта конфигурация является расширением однолучевой конфигурации организации связи. Для обеспечения связи с прилегающими перегонами на станции устанавливается отдельный концентратор связи КДСТ‑СВ на каждый перегон. На ЛКИ используется отдельные порты интерфейса RS‑485 для связи с КДСТ‑СВ каждого луча. Нумерация адресов в пределах каждого луча производится так же, как и в случае однолучевой конфигурации.

Рисунок 2.4 – Двухлучевая конфигурация с разделением лучей на станции

Для обмена информацией между станционным концентратором и перегонными концентраторами КДСТ‑СВ используется временное разделение канала. На один пакет станционного КДСТ‑СВ каждый перегонный КДСТ‑СВ отвечает в свой временной промежуток времени. В канале могут применять 2 типа модуляции: частотная и фазовая. При частотной модуляции возможные скорости обмена информацией равны 1200, 1800 или 2400 бит/с, а при фазовой – 4800, 7200 или 9600 бит/с. Тип модуляции и скорость передачи информации задаются в конфигурации ЛКИ. Типовой конфигурацией является использование фазовой модуляции со скоростью передачи 4800 бит/с. Возможность (или необходимость) применения других скоростей передачи определяется качеством предоставляемого реального канала связи и устанавливается при согласовании с разработчиком.

Период опроса концентраторов КДСТ-СВ обратно пропорционально зависит от скорости передачи в канале связи и количества перегонных КДСТ‑СВ в сети передачи данных. При наименьшей скорости, 1200 бит/с, максимальный период опроса 32 перегонных концентраторов КДСТ‑СВ составляет 10 с. При скорости передачи 4800 бит/с период опроса 2,5 с. При уменьшении числа перегонных концентраторов КДСТ-СВ, включенных в сеть, период опроса пропорционально уменьшается.

Полученный со всех сигнальных точек массив данных станционный КДСТ-СВ передает по запросу через интерфейс RS-485 в ЛКИ (рисунок 2.1, б). ЛКИ осуществляет накопление базы данных событий и измерений и передает ее на АРМ ШНС, в вышестоящие системы диагностики и при необходимости отображает на пульт-табло ДСП, управляя лампами с помощью контроллеров КДСТ-РЛ.

На станции между ЛКИ, концентратором КДСТ‑СВ и контроллерами КДСТ‑РЛ организуется локальная сеть контроллеров RS‑485, в которой ЛКИ является ведущим и производит поочередный опрос контроллеров и передачу им необходимых команд. Концентратор КДСТ‑СВ при этом настраивается на станционный режим работы. Адрес и режим работы КДСТ‑СВ настраивается с пульта технологического ПТ‑03. Для установки адреса КДСТ‑РЛ используются 4 перемычки на печатной плате каждого контроллера. В таблице 2.1 приведены адреса контроллеров в локальной сети RS‑485 основной станции.

Таблица 2.1 – Типовая схема задания адресов ФК на основной станции

Тип контроллера	Номер ФК этого типа	Адрес
КДСТ‑СВ	1	1
КДСТ‑РЛ	1	2
КДСТ‑ РЛ	2	3
КДСТ‑ РЛ	3	4
КДСТ‑ РЛ	4	5

1. Для управления лампами пульт-табло ДСП на смежной станции устанавливается комплект из концентратора КДСТ‑СВ и контроллеров КДСТ‑РЛ. Между концентратором КДСТ‑СВ и контроллерами КДСТ‑РЛ организуется локальная сеть на основе интерфейса RS‑485. Для КДСТ‑СВ устанавливается перегонный режим работы, производится назначение адреса в перегонной сети и подключение к перегонной сети передачи данных. Для управления лампами пульт-табло смежной станции ЛКИ передает команду управления по перегонной сети передачи данных на КСДТ‑СВ смежной станции, а он в свою очередь ретранслирует эту команду контроллерам КСДТ‑РЛ, подключенным к локальной сети RS‑485 [4].

Адрес и режим работы КДСТ‑СВ настраивается с пульта технологического ПТ‑03. Для установки адреса КДСТ‑РЛ используются 4 перемычки на печатной плате каждого контроллера. В таблице 2.2 приведены адреса контроллеров в локальной сети RS‑485 смежной станции.

Таблица 2.2 – Типовая схема задания адресов КДСТ-РЛ на смежной станции

Тип контроллера	Номер КДСТ‑РЛ	Адрес
КДСТ‑РЛ	1	6
КДСТ‑ РЛ	2	7
КДСТ‑ РЛ	3	8
КДСТ‑ РЛ	4	9

1. 2.3 Организация телеизмерений на базе КДСТ

Для реализации функций измерения временных характеристик работы кодовой аппаратуры и измерения напряжений в контрольных точках сигнальной установки и переезда на базе КДСТ строятся измерительные каналы. Типы измерительных каналов приведены в таблице 2.3.

Таблица 2.3 – Типы измерительных каналов

Продолжение таблицы 2.3

Продолжение таблицы 2.3

1. 2.4 Комплектация КДСТ сигнальной точки и переезда.

КДСТ строится по модульному принципу. Схема расположения контроллеров показана на рисунке 2.5.
