Текст из файла (страница 7)

x,t,nu: extended; //координаты точек графика

i,j,k: integer;

function function_w(t: extended): extended;

begin

if t<t0 then

result:=2*xa*zh*U0*t

else

result:=2*xa*zh*U0*t0;

end;

function function_fn(t: extended; n: integer): extended;

begin

if t<t0 then

result:=u0*sin(gamman*t)

else

result:=2*u0*sin(gamman*t0/2)*cos(gamman*(t–t0/2));

end;

begin

//считать исходные данные

s1:=StrToFloat(Eds1.Text);

s2:=StrToFloat(Eds2.Text);

B0:=StrToFloat(EdB0.Text);

L:=StrToFloat(EdL.Text);

H:=StrToFloat(EdH.Text);

z0:=abs(StrToFloat(EdSel_z0.Text));

x0:=StrToFloat(EdSel_x0.Text);

xa:=StrToFloat(EdSel_xa.Text);

zh:=StrToFloat(EdSel_zh.Text);

t0:=StrToFloat(EdSel_t0.Text);

w0:=StrToFloat(EdSel_w0.Text);

Tmax:=StrToFloat(EdTMax.Text);

g:=9.81;

//считать свойства графика

dt:=StrToFloat(Ed_Dt.Text);

dx:=StrToFloat(Ed_Dx.Text);

N:=StrToInt(EdN.Text);

//создать объект 3д

setlength(FuncsArray,length(FuncsArray)+1);

setlength(TimePoint,length(FuncsArray));

with FuncsArray[length(FuncsArray)–1] do

begin

DefDomain.DefDType:=YoX;

ObjType:=Arr_Points;

FormulaX.IsMathEx:=true;

FormulaY.IsMathEx:=true;

FormulaZ.IsMathEx:=true;

Name:=TimeToStr(Now)+', nu';

IsMathEx:=true;

NumOfLinesY:=round(Tmax/dt); // рисуем график по t от 0 до Tmax

NumOfLinesX:=round(L/dx);

DefDomain.LeftX:=0;

DefDomain.RightX:=L;

DefDomain.LeftXLine:='0';

DefDomain.RightXLine:=EdL.Text;

LinesHomogenity:=true;

DependsOnTime:=false;

// DefDomain.BorderFunctionUp:=analyseFunc2d(DefDomain.RightXline,'t');

// DefDomain.BorderFunctionDown:=analyseFunc2d(DefDomain.LeftXLine)

//предварительно–разовые расчеты

U0:=W0/(2*xa*zh*t0);

//заполнение массива точек

SetLength(PointsAr,1,NumOfLinesX+1,NumOfLinesY+1);

for i := 0 to NumOfLinesX do //x=0*dx..100*dx

for j := 0 to NumOfLinesY do//t=0*dt..100*dt

begin

nu:=0;

x:=0+i*dx;

t:=0+j*dt;

for k := 1 to N do

begin

an:=k*Pi/L;

alphan:=2/L*(exp(–s1/2*(x0–xa))*sin(an*(x0–xa))–

exp(–s1/2*(x0+xa))*sin(an*(x0+xa)));

lambdan:=sqrt(power(an,2)+s1*s1/4+s2*s2/4);

gamman:=sqrt((g*lambdan*(Tanh(lambdan*H)+s2/(2*lambdan))–

g*s2/2 *(Tanh(lambdan*H)*s2/(2*lambdan)+1))/

(Tanh(lambdan*H)*s2/(2*lambdan)+1));

kn:=exp(–(lambdan–s2/2)*(z0+zh/2));

kn:=kn–exp(–(lambdan–s2/2)*(z0–zh/2));

kn:=kn–exp(–(2*lambdan*H–(lambdan+s2/2)*(z0+zh/2)));

kn:=kn+exp(–(2*lambdan*H–(lambdan+s2/2)*(z0–zh/2)));

kn:=kn*2/(1+exp(–2*lambdan*H));

kn:=alphan/(2*B0*lambdan*lambdan)*kn;

{ kn:=alphan/(2*B0*lambdan*lambdan) *

(exp(–(lambdan–s2/2)*(z0+h/2))–

exp(–(lambdan–s2/2)*(z0–h/2))–

exp(–(2*lambdan*H–(lambdan+s2/2)*(z0+h/2)))+

exp(–(2*lambdan*H–(lambdan+s2/2)*(z0–h/2))))*

2/(1+exp(–2*lambdan*H));}

nu:=nu+lambdan*kn*(s1/2*sin(an*x)+an*cos(an*x))/

((1+s2/(2*lambdan)*tanh(lambdan*H))*(lambdan*lambdan–s2*s2/4))*function_fn(t,k);

end;

nu:=exp(–s1/2*x)*(s1/2*function_w(t)/(B0*exp(s1/2*L)–1)–nu);

PointsAr[0,i,j].x:=x;

PointsAr[0,i,j].y:=t;

PointsAr[0,i,j].z:=nu;

PointsAr[0,i,j].IsMathEx:=true;

Form_Paint3d.Caption:='рассчитано точек: '+inttostr(i*NumOfLinesY+j)+'/'+inttostr((NumOfLinesX+1)*(NumOfLinesY+1));

Application.ProcessMessages;

end;

Timer1.Enabled:=true;

TimePoint[length(TimePoint)–1]:=0;

Checked:=true;

func3d_cngd:=true;

end;

end;

ПРИЛОЖЕНИЕ Б

Фрагмент программы 2

program matfis;

var k, i, n:integer; x, t, c1, c2, L1, an, un, gamn, aln, sh, p, a, s, sum:real;

h: array [1..10000] of real; f: text;

ksi, dt, un1: real;

begin

asign(f, ‘urov.pas’);

rewrite (f);

L1=ln(B1/B0)/L;

p:=sqrt(g*h0)*s–sgrt(g)*s*(sqrt(h0)–sqrt(h1))/(1–exp(–s*L));

un=(1–exp(–s*L))/(sqrt(h0)–sqrt(h1));

ksi:=a*ln(sqrt(h0)*a*exp(–s*L)/(sqrt(h0)*a–1+exp(–s*L));

ksi:=–ksi/(sqrt(g)*s*(sqrt(h0)*a–1));

ksi:=ksi;

t:=20;

ksi:=a*ln(sqrt(h0)*a*exp(–s*x)/(sqrt(h0)*a–1+exp(–s*x));

ksi:=–ksi/(sqrt(g)*s*(sqrt(h0)*a–1));

dt:=10;

x:=–dt;

k:=1 to 5000 do

begin

sum:=0;

t:=x+dt;

un:=(1–exp(–s*L))/(sqrt(h0)–sqrt(h1));

ksi:=a*ln(sqrt(h0)*a*exp(–s*x)/(sqrt(h0)*a–1+exp(–s*x));

ksi:=–ksi/(sqrt(g)*s*(sqrt(h0)*a–1));

for n:=1 to 200 do

begin

an:=n*pi/L1;

sh:=L1/200;

aln:=0;

for i:=0 to 200 do

aln:=aln+2*sh*sin(an*i*sh)/L1;

gamn:=sqrt(an*an+c1*c1/4);

p:=(c1*c1/4–gamn*gamn);

if t<=t0 then

begin

un1:=sin(gamn*t)*(–c1/2*sin(an*ksi)–an*cos(an*ksi);

a:=aln*p*un1/(2*sqr(gamn)*gamn);

sum:=sum+un;

end;

else

begin

un1:=sin(gamn*t0)*(–c1/2*sin(an*ksi)–an*cos(an*ksi);

a:=aln*p*un1/(2*sqr(gamn)*gamn);

sum:=sum+un;

end;

end;

a[k]:=2*V0*sqrt(g*h1)*exp(c1*(L1–ksi)/2)*sum/L1;

writeln (f,h[k]:10:5);

writeln (k:10, h[k]:10:5);

end;

close(f);

end.

ПРИЛОЖЕНИЕ В

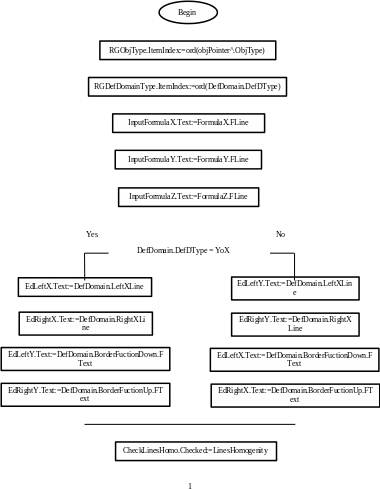

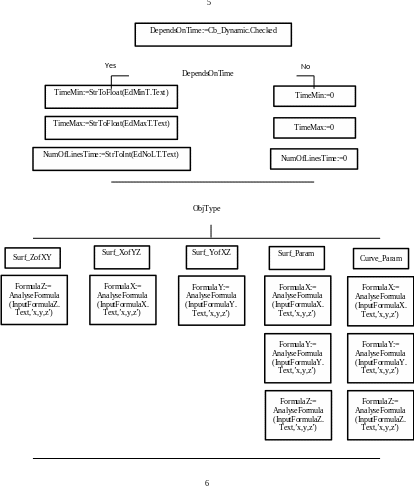

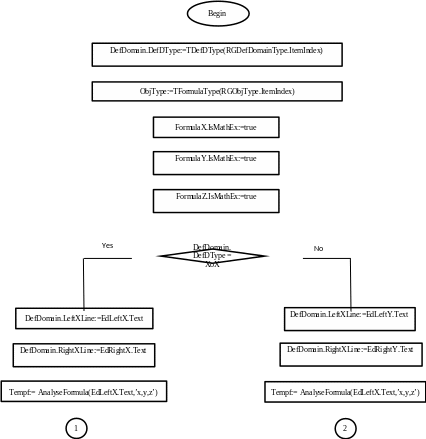

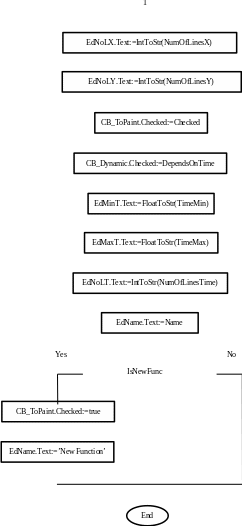

Блок-схема программы расчета 1

ПРИЛОЖЕНИЕ Г

Блок-схема программы расчета 2
