Грузовой фронт контейнерной площадки восьмого тупика составляет 197 метров, по вместимости в вагонах - 14 условных вагонов. Длина подкрановых путей - 206 метров, ширина - 23,8 метров. Контейнерная площадка вмещает в себя 291 двадцатифутовый контейнер. Специализируется на погрузке, выгрузке на автотранспорт и в вагоны, сортировке вагонов и хранении крупнотоннажных контейнеров. График обработки одной подачи показан на рис. 2.6.
На контейнерной площадке установлен козловой кран с механизированным захватом для двадцатифутовых контейнеров [1].
Рис. 2.6. График обработки подачи
2.7 Характеристика контейнерной площадки 11–го тупика
Грузовой фронт контейнерной площадки одинадцатого тупика составляет 203 метра, по вместимости в вагонах - 14 условных вагонов. Длина подкрановых путей - 203 метра, ширина - 16 метров. Контейнерная площадка вмещает в себя 306 пятитонных контейнеров. Специализируется на погрузке, выгрузке на автотранспорт и в вагоны, сортировке вагонов и хранении среднетоннажных контейнеров. График обработки одной подачи показан на рис. 2.7.
На контейнерной площадке установлены козловые краны с автостропом для среднетоннажных контейнеров [1].
Рис. 2.7. График обработки подачи
3 Анализ объемов переработки грузов на контейнерном терминале станции Хабаровск II
3.1 Анализ работы станции Хабаровск II по структуре грузопотока
На основании отчетных данных за 2012, 2013, 2014 годов выгрузки и погрузки по станции Хабаровск II составлены сводные таблицы объемов работы по станции (табл. 3.1 - 3.3).
Таблица 3.1
Выгрузка/погрузка по станции Хабаровск II за 2012 г.
| Вид груза | Выгрузка, ваг. | Погрузка, ваг. | Грузооборот, ваг. |
| ТШГ | 781 | 23 | 804 |
| Насыпные | 0 | 0 | 0 |
| Тяжеловесные | 896 | 276 | 1172 |
| Контейнеры 3-5 т. | 2776 | 1346 | 4122 |
| Контейнеры 20 фт. | 9477 | 7788 | 17265 |
| Контейнеры 40 фт. | 9708 | 8450 | 18158 |
| Металлы | 0 | 6 | 6 |
| Лесоматериалы | 4 | 134 | 138 |
| Итого по станции: | 23642 | 18023 | 41665 |
Таблица 3.2
Выгрузка/погрузка по станции Хабаровск II за 2013 г.
| Вид груза | Выгрузка, ваг. | Погрузка, ваг. | Грузооборот, ваг. |
| ТШГ | 570 | 48 | 618 |
| Насыпные | 2 | 0 | 2 |
| Тяжеловесные | 706 | 149 | 855 |
| Контейнеры 3-5 т. | 324 | 243 | 567 |
| Контейнеры 20 фт. | 7986 | 8152 | 16138 |
| Контейнеры 40 фт. | 12514 | 10877 | 23391 |
| Металлы | 3 | 0 | 3 |
| Лесоматериалы | 35 | 105 | 140 |
| Итого по станции: | 22140 | 19574 | 41714 |
Таблица 3.3
Выгрузка/погрузка по станции Хабаровск II за 2013 г.
| Вид груза | Выгрузка, ваг. | Погрузка, ваг. | Грузооборот, ваг. |
| ТШГ | 570 | 48 | 618 |
| Насыпные | 2 | 0 | 2 |
| Тяжеловесные | 706 | 149 | 855 |
| Контейнеры 3-5 т. | 324 | 243 | 567 |
| Контейнеры 20 фт. | 7986 | 8152 | 16138 |
| Контейнеры 40 фт. | 12514 | 10877 | 23391 |
| Металлы | 3 | 0 | 3 |
| Лесоматериалы | 35 | 105 | 140 |
| Итого по станции: | 22140 | 19574 | 41714 |
Таблица 3.4
Выгрузка/погрузка по станции Хабаровск II за 2014 г.
| Вид груза | Выгрузка, ваг. | Погрузка, ваг. | Грузооборот, ваг. |
| ТШГ | 790 | 37 | 827 |
| Насыпные | 3 | 0 | 3 |
| Тяжеловесные | 626 | 119 | 745 |
| Контейнеры 3-5 т. | 40 | 23 | 63 |
| Контейнеры 20 фт. | 9142 | 9712 | 18854 |
| Контейнеры 40 фт. | 13354 | 11626 | 24980 |
| Металлы | 3 | 0 | 3 |
| Лесоматериалы | 9 | 101 | 110 |
| Итого по станции: | 23967 | 21618 | 45585 |
На основании статистических данных (табл. 3.1 - 3.4) построим диаграммы выгрузки (погрузки) по станции Хабаровск II по роду груза за 2012, 2013, 2014 года (рис. 3.1 - 3.6).

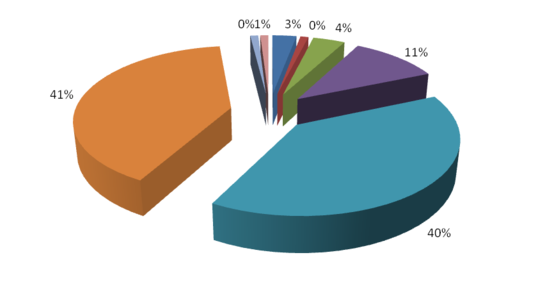

Рис.3.1. Выгрузка в вагонах по станции Хабаровск II за 2014 год по роду груза:
- ТШГ,
- насыпные,
- тяжеловесные,
- контейнеры 3 - 5 т.
- кон-
тейнеры 20-фт.,
- контейнеры-40 фт.,
- металлы,
- лесоматериалы
Рис.3.2. Выгрузка в вагонах по станции Хабаровск II за 2014 год по роду груза:
- ТШГ, - насыпные, - тяжеловесные, - контейнеры 3 - 5 т. - кон-
тейнеры 20-фт., - контейнеры-40 фт., - металлы, - лесоматериалы

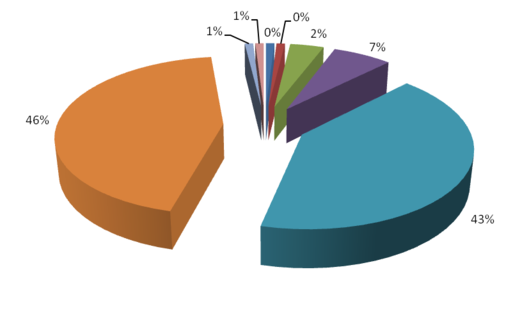

Рис.3.3. Выгрузка в вагонах по станции Хабаровск II за 2014 год по роду груза:
- ТШГ, - насыпные, - тяжеловесные, - контейнеры 3 - 5 т. - кон-
тейнеры 20-фт., - контейнеры-40 фт., - металлы, - лесоматериалы

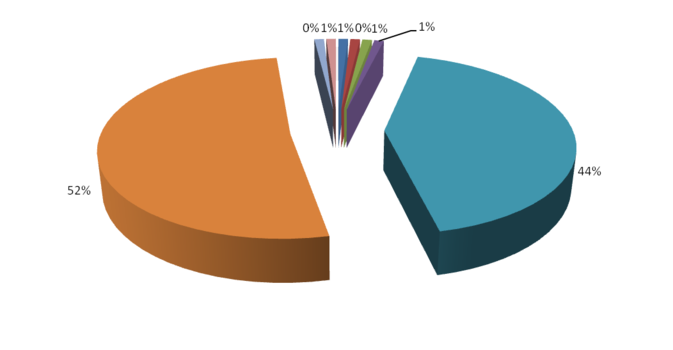

Рис.3.4 Выгрузка в вагонах по станции Хабаровск II за 2014 год по роду груза:
- ТШГ, - насыпные, - тяжеловесные, - контейнеры 3 - 5 т. - контейне-
ры 20-фт., - контейнеры-40 фт., - металлы, - лесоматериалы

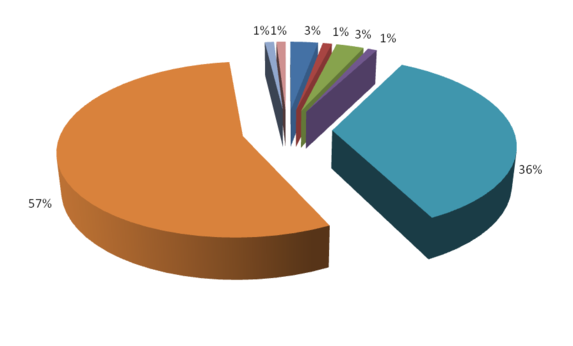

Рис.3.5 Выгрузка в вагонах по станции Хабаровск II за 2014 год по роду груза:
- ТШГ, - насыпные, - тяжеловесные, - контейнеры 3 - 5 т. - кон
тейнеры 20-фт., - контейнеры-40 фт., - металлы, - лесоматериалы

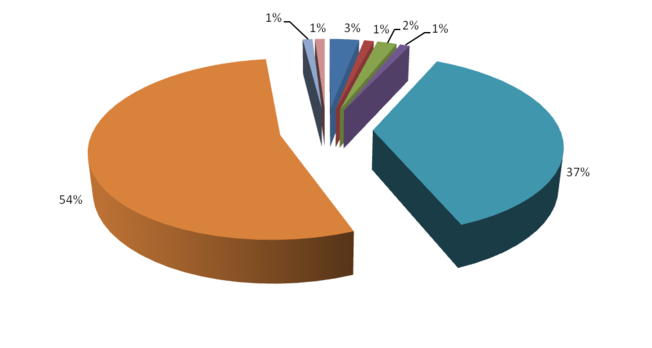

Рис.3.6 Выгрузка в вагонах по станции Хабаровск II за 2014 год по роду груза:
- ТШГ, - насыпные, - тяжеловесные, - контейнеры 3 - 5 т. - кон
тейнеры 20-фт., - контейнеры-40 фт., - металлы, - лесоматериалы
3.2 Анализ вагонопереработки контейнерного терминала станции
Хабаровск II
На основании отчетных данных за 2012, 2013, 2014 года выгрузка и погрузка 20 и 40 футовых контейнеров по месяцам на МЧ-1 составила - (табл. 3.5 - 3.7).
Таблица 3.5
