Технические характеристики системы всплывающих боновых заграждений

Окончание таблицы 5

Аварийные – находящиеся на дне и поднимаемые на поверхность только в случае аварии.

Каждая секция такого бона снабжена впускными невозвратными клапанами и травяще-предохранительными клапанами. Чтобы, после ликвидации аварии, положить такой бон на грунт, нужно с борта плавсредства выпустить газ из каждой секции последовательно.

Такие всплывающие боновые заграждения следует выставлять для аварийного разделения акваторий порта, закрытия входа в порт или терминал, для предотвращения распространения нефти при ее аварийном разливе.

Этот тип боновых заграждений также целесообразно выставлять на реке вблизи подводного перехода магистрального нефтепровода. Для аварийного БЗ в качестве станции газонаполнения используются баллоны высокого давления.

Рабочие – всплывающие боновые заграждения, находящиеся на дне и поднимаемые для ограждения танкера при погрузке.

По окончании нефтяных операций воздух из ВБЗ выпускается с причала без помощи плавсредства и ВБЗ ложится на грунт. Судно отходит и до окончания швартовки следующего судна ВБЗ лежит на дне.

Для такого типа ВБЗ баллонная станция газонаполнения не удобна. Оптимальным вариантом является компрессор среднего давления, работающий на ресивер такого объема, которого достаточно для наполнения ВБЗ.

При использовании БЗ-В на воде в качестве аварийного (т.е. использование только при ликвидации разлива) – эксплуатационный срок службы БЗ составляет 8 лет.

При ежедневном использовании БЗ-В на воде, в качестве ограждения, при проведении соответствующих регламентных работ, срок службы составляет 5 лет при соблюдении условий хранения, транспортирования, монтажа и эксплуатации, установленных техническими условиями и руководством по эксплуатации.

Любой из перечисленных видов ВБЗ может быть установлен на глубинах 25-30 м как в морских, так и речных условиях.

Эксплуатационные сравнительные характеристики приведены в таблице 6.

Таблица 6 Эксплуатационные характеристики
№ п/п	Модель	Тем-ра эксплуатации, °C	Эффективность при волнении до, м	Устойчивость при течении до, узл.	Время подъема/опускания 100п.м. на глубине 10м. мин.
1	2	3	5	6	8
1	БЗ-*/400НВ	-50...+60 °C	1	3	3/0.5
2	БЗ-*/500НВ	-50...+60 °C	1	3	3/0.5
3	БЗ-*/600НВ	-50...+60 °C	1,5	3	4/1
4	БЗ-*/700НВ	-50...+60 °C	1,5	3	4/1
5	БЗ- */800НВ	-50...+60 °C	2	3	4/1
6	БЗ-*/900НВ	-50...+60 °C	2	3	4/1
7	БЗ-*/1000НВ	-50...+60 °C	2	3	4/1
8	БЗ-*/1100НВ	-50...+60 °C	2,5	3	4/1

Пуск осуществляется дистанционно в момент обнаружения утечки из нефтепровода. Боновый скиммер всплывает вместе с бонами. Ресивер представляет собой связку баллонов со сжатым воздухом. Ткань бонов обладает высокой прочностью, стойкостью к воздействию нефти. Все швы выполнены методом высокочастотной сварки. Комплекс, находясь на дне, не изнашивается, круглосуточно готов к работе, как летом, так и зимой, не препятствует судоходству.

Всплывающие боновые заграждения обеспечивают эффективную локализацию и сбор нефти в акватории портов, водохранилищах, озерах, реках, тем самым представляют надежную защиту. Срок службы комплекса – 5 лет с момента установки, с последующим ежегодным переосвидетельствованием, не зависит от гидрометеоусловий и человеческого фактора. Комплекс готов к использованию 24 часа 356 дней в году. Всплывающие боновые заграждения очень эффективны при установке на нефтяном терминале.

1. Морские боновые заграждения

Заграждение представляет собой отдельные секции с надувными поплавками. Поплавки бона оборудованы специальными клапанами, которые обеспечивают надежную герметичность и высокую производительность при накачке бонов. В нижней части бона расположена балластная цепь. На концах каждой секции заграждения установлены замки искробезопасного исполнения, обеспечивающие надежное соединение секций между собой как на берегу, так и на плаву. Материалом бона является двойной армированный синтетической тканью неопрен, устойчивый к воздействию углеводородов, морской воды, микроорганизмов и ультрафиолета.

Таблица 7

Условия эксплуатации надувных аварийных боновых заграждений АБЗ – 500

Окончание таблицы 7

Трехполосные боновые заграждения позволяют защитить береговую линию:

• уникальная стабильная трехтрубная конструкция для поддержания надводного борта и герметизации;

• гибкий водяной балласт позволяет герметично укладываться на неровной поверхности;

• служит переходом от берега к воде.

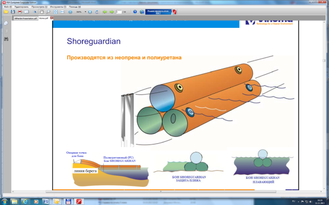

Рисунок 34 – трехполосные боны

Рисунок 35 - Трехполосные боновые заграждения

Надувной ордер NOFI Current Buster. Надувной ордер предназначен для работы при скорости течения до 2,5 м/с. Надувные боны ордера имеют большой надводный борт и запас плавучести, и они пригодны для использования на больших судоходных реках. В камере временного накопления нефти можно разместить несколько типов плавучих нефтесборщиков, или ее можно использовать без нефтесборщиков. Накопительная камера в своей донной части из ткани имеет прорези, которыми регулируется выход воды из камеры и ограничивается эффект подныривания нефти. Надувной ордер возможно эксплуатировать с как с двумя катерами так и одним катером с использованием отклоняющего устройства типа Boom Vane. Использование отклоняющего устройства позволяет уменьшить расходы, связанных с наличием второго судна и снизить потребность в работниках.

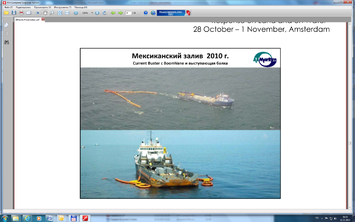

Рисунок 36 - Надувной ордер

Достоинства и недостатки средств локализации разлива нефти приведены в таблице 8.

Общепринятая система для постановки на якорь БЗПП состоит из следующих элементов:

• стального якоря;

• стальной гальванизированной цепи;

• капронового каната;

• удерживающего буя;

• сигнального буя.

Все перечисленные элементы, объединяются общим понятием «якорное устройство».
