Эскизное проектирование
1.1.1 Технико-экономическая характеристика района строительства
Свободный (до 1917 г. – Алексеевск) – город, административный центр
Свободненского района Амурской области. Город расположен на правом берегу реки Зея (приток Амура), в 146 км от Благовещенска. В 45 км севернее Свободного находится посёлок Углегорск, центр нового российского космодрома «Восточный», строительство которого начато в 2012 году. Город основан как село Суражевка в 1901 году, развитие получил со строительством Амурской железной дороги в 1908 году. Население – 58,8 тыс.чел (2011 г.).
Ведущие отрасли промышленности города: машиностроение (Свободненский вагоноремонтный завод, одно из старейших предприятий города, это единственное предприятие от Байкала до Тихого океана, которое осуществляет капитальный ремонт грузовых вагонов и модернизацию полувагонов с продлением срока полезного использования), производство строительных материалов (сборный железобетон, бетон, столярные изделия, металлоконструкции). На территории города расположены месторождения полезных ископаемых: золота, бурого угля, песчано-гравийной смеси, суглинков, пригодных для производства кирпича.
1.1.2 Климатические условия района строительства
Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице 1.1.
Таблица 1.1 – Природно-климатические условия района строительства
| Наименование характеристики | Характеристика | Источник | |
| 1. Место строительства | Свободный | По заданию | |
| 2. Климатический район и подрайон строительства | I В | [1] | |
| 3. Зона влажности района строительства. | Нормальная | [2] | |
| 4. Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92, °С | -39 | [1] | |
| 5. Средняя температура воздуха, °С, периода со среднесуточной температурой воздуха ≤ 8 °С | -12,4 | [1] | |
| 6. Продолжительность, сут, периода со среднесуточной температурой воздуха ≤ 8 °С | 229 | [1] | |
| 7. Средняя температура воздуха, °С, периода со средней суточной температурой воздуха ≤ 0 °С | -17,1 | [1] | |
| 8. Продолжительность, сут, периода со средней суточной температурой воздуха ≤ 0 °С | 179 | [1] | |
| 9. Средняя температура воздуха, среднее парциальное давление водяного пара -январь -февраль -март -апрель -май -июнь -июль -август -сентябрь -октябрь -ноябрь -декабрь - за год | °С | гПа | [1] |
| -27,7 | 0,7 | ||
| -21,6 | 1,0 | ||
| -12,1 | 2,2 | ||
| 1,0 | 4,2 | ||
| 9,6 | 7,3 | ||
| 16,6 | 14,1 | ||
| 20,2 | 19,2 | ||
| 17,7 | 16,8 | ||
| 10,6 | 10,2 | ||
| 0,0 | 4,7 | ||
| -14,9 | 1,9 | ||
| -25,4 | 0,9 | ||
| -2,2 | 6,0 | ||
| 10. Преобладающее направление ветра за декабрь – февраль | СЗ | [1] | |
| 11. Максимальная из средних скоростей ветра по румбам за январь | - | [1] | |
Продолжение таблицы 1.1
| Наименование характеристики | Характеристика | Источник | ||
| 1 | Повторяемость, % | Средняя скорость, м/с | [1] | |
| С СВ В ЮВ Ю ЮЗ З СЗ | 11 2 11 12 6 7 17 34 | 3,6 2,2 2,1 2 2,2 2 2,1 2,7 | ||
| 13. Нормативная глубина промерзания грунта под оголенной поверхностью, м | 3,11 | [1] | ||
| 14. наличие вечномерзлого грунта | нет | [5] | ||
| 15. Снеговой район , расчетный вес снегового покрова, кПа (кг/м2) | I район 0,8(80) | [5] | ||
| 16. Ветровой район, нормативное значение ветрового давления, кПа (кг/м2) | II район 0,3 (30) | [1] | ||
| 17. Сейсмичность района, баллы | 6 | [1] | ||
1.1.3 Функциональная схема здания
Проектируемое здание – двенадцатиэтажное.
1) Вестибюль – одно из главных по своей значимости помещений общественной части, планировочный и технологический узел первого этажа. Это первое помещение, куда попадает человек. Вестибюль – помещение многофункциональное. В нем расположен главный вход в общежитие, через вестибюль по вертикальным коммуникациям – лестницам– проживающие и посетители попадают на жилые этажи. От взаиморасположения главного входа в общежитие и основных вертикальных коммуникаций, соблюдения технологической последовательности их размещения в значительной мере зависит четкость движения в вестибюле и удобство пользования им. Площадь 61,20 м2.
2) Основные вертикальные коммуникации в гостиницах – лестницы. Площадь 10,70 м2. Лифтовые 4 м2.
3) Жилая часть:
Жилая часть– основная по значению и по занимаемой площади. На жилых этажах размещаются квартиры, помещения мусоропровода и колясочные, общие горизонтальные коммуникации, лестничные холлы. Основные вертикальные коммуникации (лестница) составляют лестничный узел, который находится композиционно в центре плана, для того чтобы было максимально сокращено расстояние от него до квартир. Расстояние от входа в номер до вертикальных коммуникаций составляет 3,3 – 20 м, в зависимости от удаленности жилого номера. Ширина общего коридора колеблется.
В зависимости от принятого архитектурно-планировочного и конструктивного решения жилой части здания, а так же уровня комфорта площадь квартир составляет порядка 760 м2 – 50,1% от площади застройки жилого этажа. Общие горизонтальные коммуникации 10,70 м2 – 0,96% от площади застройки жилого этажа.
Жилой этаж решается в коридорной планировочной структуре, когда расположение квартир является двухсторонним. В дипломном проекте применение данного планировочного решения обосновано, необходимостью добиться компактного расположения всех квартир. Организация входов в квартиры происходит непосредственно с коридора.

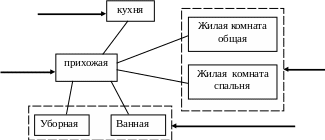

Функциональная схема здания приведена на рис 1.1.
Хозяйственная
зона
Лестничная Жилая
клетка зона
Санитарно-гигиеническая
зона
Рисунок 1.1 – Функциональная схема квартиры многоквартирного дома.
1.1.4 Требования, предъявляемые к зданию
Каждое здание должно удовлетворять целому ряду требований. К ним относятся: функциональная целесообразность, прочность, устойчивость, пожарная безопасность, долговечность, красота композиции и экономичность строительства. Удовлетворение указанных требований определяет целесообразность наиболее рациональных объемно-планировочных, конструктивных и архитектурно-композиционных решений.
Функциональные требования заключаются в том, чтобы здание наиболее полно удовлетворяло своему назначению.
Технические требования состоят в обеспечении прочности, устойчивости и долговечности здания, в снижении пожарной и взрывоопасности, а также в возможности его возведения индустриальными методами.
Архитектурно-художественные требования заключаются в том, чтобы здание имело привлекательный и выразительный архитектурный облик, удовлетворяющий художественно–эстетическим запросам человека.
Экономическими требованиями обеспечивается обоснованность минимально необходимых финансовых затрат на строительство и эксплуатацию проектируемого здания.
1.1.4.1 Санитарно-гигиенические требования
При разработке данного раздела, учитываются следующие нормы проектирования, которые характеризуют микроклимат помещений: температуру внутреннего воздуха, относительную влажность, кратность воздухообмена, освещенность помещений, характеристики акустического режима помещений, требование звукоизоляции ограждающих конструкций. Санитарно-гигиенические требования малосемейного общежития приведены в таблице 1.2.
Таблица 1.2 – Санитарно-гигиенические требования
| Наименование требования | Принятая характеристика | Источник | |
| 1. Расчётная температура воздуха внутри помещения и кратность воздухообмена 1) жилая комната 2) кухня квартиры с электрической печью 3) ванная 4) убрная | Температура, °С | Кратность воздухообмена, м3/час | [6,прил. 3] |
| 20(22) 18 25 18 | м3/час для 1м3 60 25 25 | ||
| 2. Влажностный режим помещений | Относительная влажность воздуха J=55% (нормальная) | [9, пункт 4.3] | |
| 3. Возможная ориентация здания по сторонам света и требования инсоляции помещений | С З Продолжительность инсоляции t = 3 ч. в день на период с 22.03 по 22.08 севернее 580 северной широты, t не менее 2,5 ч. в день с 22.03 по 22.09 | ||
ВПродолжение табл. 1.2
| Наименование требования | Принятая характеристика | Источник |
| 4. Требования к естественной освещённости, предельные длины коридоров | Естественную освещённость должны иметь жилые комнаты, кухни, входные тамбуры, лестничные клетки, общие коридоры енIII = 0,4 % (КЕО). Sокон = (1/5,5 - 1/8) Sпола Lкор(окно с одного конца)-24 м. Lкор(окно с двух концов) - 48 м. Lкор(от окна до светового кармана) - 30 м. I, II, IV = енIII m с, m - коэффициент светового климата - 0,9, c - коэффициент солнечности климата = 0,75. | [7, табл.2, 4] |
| 5. Глубина жилых комнат, высота помещений, высота этажа. | Глубина жилых комнат не более 6 м, соотношение размеров помещений L/B < 2. Высота этажа - 2,8 м Высота помещения - 2,5 м | |
| 6. Требования к пространственному размещению жилых помещений по этажам. | Размещение жилых помещений в подвальных и цокольных этажах жилых зданий не допускается | |
| 7. Нормы допустимого шума и требование к (индекс звукоизоляции) IB, Iy. | Нормы допустимого шума α=20 Lg Р/Р0, дБ. Α, дБ 55 44 35 29 22 20 18 f, Гц 63 125 250 500 1000 2000 4000 8000 Звукоизол. R = L1-L2 +10Lg S/A = IВ, дБ; Iу, дБ. Iв > Iвн; Iу < Iун. Стены и перегородки между квартирами Iвн = 50 дБ. Стены, перегородки между комнатами в квартире Iвн = 41дБ Междуэтажные перекрытия Iвн = 50 дБ, Iун = 67 дБ | [8] |
Продолжение табл. 1.2
| Наименование требования | Принятая характеристика | Источник |
| 8. Санитарно-технические устройства в здании. | Отопление жилых комнат - центральное. Оборудование кухонь - печь электрическая. Водоснабжение холодное - от городской сети. Водоснабжение горячее - от тепловых сетей. Канализация - сливная. Вентиляция - вытяжная с естественным побуждением. | По заданию |
1.1.4.2 Противопожарные требования
Противопожарные мероприятия во всех видах зданий имеют целью предупредить возникновение пожара, облегчение пожаротушения, сохранение устойчивости конструкций в условиях воздействия на них высоких температур, огня и воды, создание условий для безопасной эвакуации людей из горящих зданий и сохранения имущества. Противопожарные требования ко всем видам зданий определяются в зависимости от степени их огнестойкости, а также от этажности и общих размеров здания.
