1.2 Обоснование выбора конструктивных элементов здания

Выбрав на основе эскизного проектирования принципиальное реше­ние элементов и конструкций задания, приступают к обоснованию и уточнению размеров и разработке отдельных деталей конструкций.

1.2.1 Фундаменты

Фундамент – это часть здания, расположенная ниже отметки дневной поверхности грунта. Его назначение – передать все нагрузки от здания на грунт основания. В проекте принят ленточный фундамент. План фундаментов приведен в графической части. Глубина заложения фундаментов принята из условия недопущения морозного пучения с учетом глубины сезонного промерзания грунта и коэффициента учета влияния теплового режима здания. d_f = K_h. _df n = 0,7× 3,11 = 2,1 м

Детально фундаменты не проектировались в соответствии с зданием на ВКР.

1.2.2 Наружные стены

Наружные стены здания - кирпичная кладка толщиной 380 мм, утеплитель Пеноплекс М45, и облицовочный кирпич толщиной 120 мм. Толщина утеплителя определяется по теплотехническому расчету.

Конструкция наружной стены показана на рисунке 1.5.

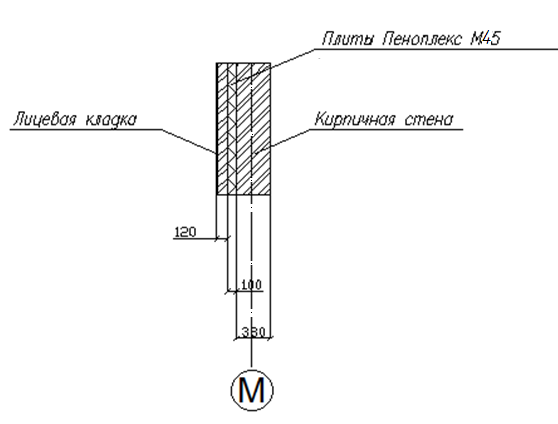

Рисунок 1.11. Фрагмент утепления наружных стен.

1.2.2.1 Теплотехнический расчёт наружных стен

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимы температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года.

Сопротивление ограждения теплопередаче наружных стен R₀ должно быть не менее , (  ), определяется по двум условиям.

1. Из санитарно-гигиенических условий:

, (1.1)

где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

– расчетная температура внутреннего воздуха, ⁰С [таблица 1.2] ;

– расчетная зимняя температура наружного воздуха, ⁰С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 [таблица 1.1]

 – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции [2, табл. 2*];

– коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, [10, п. 2.2, 16].

n =1 [10, таблица 3*];

= 21 ⁰С (жилая комната) [таблица 1.2] ;

= -39 ⁰С, [табл. 1.1];

 = 4 [2, табл. 2*];

=8,7 Вт/(м^{2 .0}С), [10, таблица 4*];

2. Из условия энергосбережения:

= f (ГСОП), (1.4)

ГСОП = ( – )∙ (1.5)

где то же что и в формуле (1.1);

, – средняя температура, ⁰С и продолжительность, сут., периода со средней суточной температурой воздуха ниже или равной 8 ⁰С по [табл. 1.1];

ГСОП=(21 - (-12,4))∙229= 7648,6

По [6,табл. 1б*] интерполяцией определяется =4,07 .

В дальнейший расчет принимается большее из расчетных сопротивлений, определенных из двух условий

= =4,07 .

, (1.6)

где – сумма термических сопротивлений конструктивных слоёв многослойного ограждения;

– то же что и в формуле (1.1);

- коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции;

Исходя из формулы 1.4 толщина слоя утеплителя определяется как

Х=(4,07 –(1/8,7+1/23+0,380/0,81+0,120/0,64))*0,032=0,104

Примем толщину утеплителя 150 мм.

1.2.4 Перекрытия и покрытие.

Перекрытия в здании приняты из сборных железобетонных многопустотных плит круглыми пустотами; толщина 220мм по серии 1.141.1.

Плиты укладываются на подготовленный заранее слой цементно-песчаного раствора М100, имеющий толщину 30 мм. Швы между плитами тщательно замоноличивают на всю высоту шва раствором М 100. Крепление плит к наружным стенам и между собой осуществляется сваркой соединительных стальных стержней с монтажными петлями настила.

1.2.4.1 Теплотехнический расчет покрытия.

Тип покрытия – плоская крыша с организованным внутренним водоотводом. Состав покрытия: железобетонная плита покрытия толщиной 220 мм, выравнивающий слой керамзитового гравия для создания уклона мин.толщиной – 150 мм, утеплитель - пеноплекс М45, стяжка цементно-песчаного раствора М100 толщиной 20 мм, , верхний слой грунтовка П-праймер, покрытие Технопласт в 2 слоя.

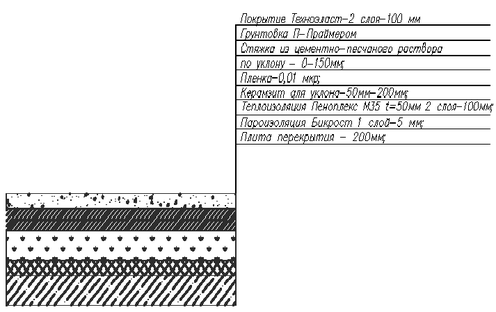

Рисунок 1.12. Конструкция кровельного покрытия.

Сведения о конструкции, её составе, характеристиках её слоёв приведены в таблице 1.9.

Таблица 1.9 – Характеристики элементов чердачного перекрытия

Продолжение таблицы 1.9

Необходимо определить градусо-сутки отопительного периода (D_d) по формуле:

(1.7)

где: ; - средняя температура, °С, и продолжительность, сут. периода со средней суточной температурой воздуха ниже или равной 8°С принимаем по таблице. 1.1, ( = - 12,4°С; = 229 сут.).

Подставим эти значения в формулу:

D_d =(21+12,4)·229=7648,6°С·сут.

Требуемое сопротивление теплопередаче перекрытия определяется по формуле:

(1.8)

R_req= 0,00045·7648,6+1,9= 5,342м²⁰С/Вт.

Требуемое сопротивление передаче перекрытия R_req=4,492м²⁰С/Вт.

, (1.9)

Сопротивление теплопередаче:

Условие выполняется.

1.2.5 Полы

Полы должны отвечать требованиям износостойкости, ровности, скользкости и безвредности. Кроме того, к конструкции полов предъявляются специальные требования: теплоусвоения, диэлектричности, беспыльности.

К деталям полов относятся примыкания их к стенам (перегородкам). Примыкание полов к стенам оформляются таким образом, чтобы оно обеспечивало независимую осадку пола и стены или перегородки.

Экспликация полов приведена в таблице 1.10.

Таблица 1.10 - Экспликация полов

Продолжение таблицы 1.10

1.2.5.1. Расчет полов на теплоусвоение

Полы являются одной из поверхностей помещения, с которой непо­средственно соприкасаются ноги человека.
