1. Наличники; 2. Кирпичная стена; 3. Дверная коробка;4. Дверное полотно;

5. Конструкция пола; 6. Перекрытие

Рисунок 1.16 – Конструкция двери и узлы сопряжения

1.2.9 Лестницы

В проекте приняты лестницы из сборных железобетонных маршей с полуплощадками серии 1.050.1-2. Стальные перила приваривают к закладным деталям на боковой стороне маршей.

1.2.10 Кровля

Конструкция кровли представляет собой мягкое, плоское покрытие из рулонных материалов. Рисунок 1.16

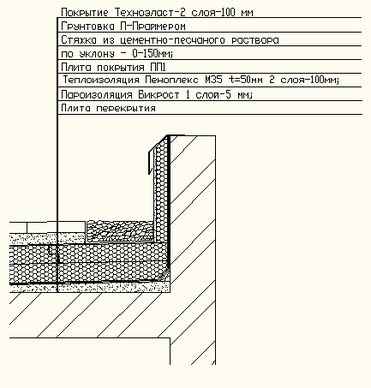

Рисунок 1.17 – Конструкция кровли.

1.2.11 Внутренняя отделка

Все перегородки и внутренние стены покрыты улучшенной акриловой водостойкой краской постельных тонов. Потолки во всех помещениях окрашиваются акриловой водно-дисперсной краской. Поверхность стен санузлов, душевых, кухонь, прачечной и вокруг моек облицовываются глазурованной керамической плиткой на высоту 1700 мм.

Полы: в холлах и коридорах – керамическая плитка (керамогранит 60*60см). В санузлах, в душевой, кухнях – керамическая плитка, 10*10см. Во всех остальных помещениях – ПВХ линолеум.

1.2.12 Отделка фасадов

Отделка фасадов осуществляется с помощью облицовочного кирпича. Он имеет низкую теплопроводность, устойчив к морозам и влаге. В отличии от обычного, облицовочный кирпич имеет более четкие грани, однородный цвет и эстетичный внешний вид.

1.3 Технико-экономические показатели

Технико-экономические показатели представлены в таблице 1.14.

Таблица 1.14 – Технико-экономические показатели

2.1 Расчет простенка

2.1.1 Определение нагрузок

Выполним сбор нагрузок на простенок.

Нагрузки от совмещенной крыши приведены в таблице 2.1, от междуэтажного перекрытия – в таблице 2.2. Временные нагрузки, коэффициенты надежности по нагрузке приняты по [5].

Таблица 2.1 – Нагрузки на покрытие

Таблица 2.2 – Нагрузки на перекрытие технического этажа

Таблица 2.3 – Нагрузки на перекрытие

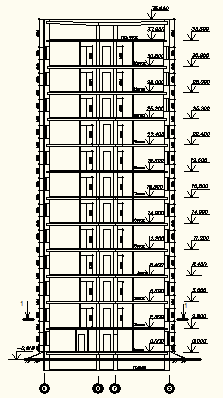

Рисунок 2.1 – Поперечный разрез простенка

2.1.2 Проверка несущей способности внецентренно-сжатого внешнего простенка в осях 8-Б-Ж

Расчет элементов неармированных каменных конструкций при внецентренном сжатии производится по формуле:

N≤ m_gφRA_с ω, (2.1)

где N – расчетная продольная сила, определяется по формуле 2.2;

m_g – коэффициент, учитывающий влияние длительной нагрузки;

φ – коэффициент продольного изгиба, определяется по формуле 2.5;

R – расчетное сопротивление сжатию кладки, находится по таблице 2 [19];

А_с – площадь сжатой части сечения элемента, находится по формуле 2.7;

ω – коэффициент, учитывающий неравномерности в сжатой зоне, определяется по таблице 19 [19];

Расчет проводится для кирпича М125, раствор М100. Толщина стены– 640 мм, высота в пределах этажа– 280 см, приняты по проекту.

=3,3*3,3=10,89 м².

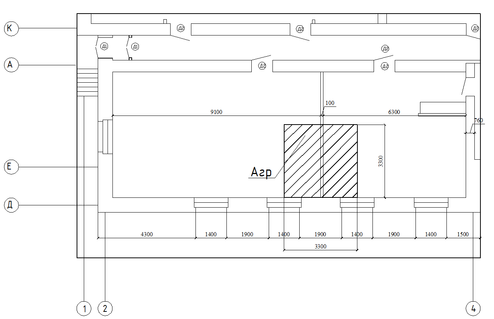

Рисунок 2.2 – Грузовая площадь простенка

Определение ветровой нагрузки. Расчет выполнен по нормам проектирования "СП 20.13330.2011"

Таблица 2.6

Продолжение таблицы 2.6

Определим площадь стены А_ст рассчитываемого простенка:

= b_пр∙(h_зд-0,8)-b_ок∙h_ок∙n=3,47•(33,77-0,8)–0,5•1,51•2,11•10-

-0,5•1,51•1,21•10=89,34м²

Площадь стены на один этаж:

= b_пр∙(h_зд-0,8)-b_ок∙h_ок∙n=3,47•3–0,5•1,51•2,11-0,5•1,51•1,21=7,9м²

Рассчитаем полную нагрузку на простенок первого этажа по формуле:
