Содержание

Введение 3

1 Технология уличной осветительной сети и постановка задачи на разработку арматуры крепления сип 5

1.1 Типовая схема, описание видов арматуры крепления воздушных линий 14

1.1.1 Узел 1 15

1.1.2 Узел 2 19

1.1.3 Узел 3 22

1.2 Задача проектирования 30

2 Выбор варианта решения, постановка задания и его обоснование 31

2.1 Сравнительный анализ САПР 31

2.2 Обоснование причин выбора программного продукта 34

Autodesk Inventor 34

3 Моделирование элементов арматуры 36

3.1 3D модель, чертеж анкерного зажима PA-1500 36

3.1.1 Моделирование корпуса 36

3.1.2 Моделирование вкладыша 39

3.1.3 Моделирование клиньев 43

3.1.4 Моделирование коуша 45

3.1.5 Моделирование тросика 49

3.2 Сборка анкерного зажима 51

3.3 Анализ напряжений и запас прочности кронштейна СА-1500 56

3.4 Параметризация кронштейнов серии СА 66

4 Технико-экономическое обоснование использования Autodesk Inventor в разработке арматуры СИП 71

4.1 Преимущества трехмерных сапр 71

4.2 Экономические выгоды от трехмерных САПР 74

4.3 Расчет целесообразности внедрения трехмерного моделирования 75

Заключение 81

Список использованых источников 82

Введение

Любое предприятие, которое занимается реализацией, какой-либо продукции постоянно сталкивается с конкуренцией. Компании занимающиеся разработкой воздушных линий, а также производством комплектующих к ним не исключение, поэтому для того чтобы оставаться на «уровне» необходимо использование вычислительной техники, и современного программного обеспечения. В условиях жесткой конкуренции побеждает тот, который предоставляется потребителю качественный и недорогой продукт раньше, чем это сделают конкуренты. Для достижения этих целей является технологии цифровых прототипов, которая стала возможной благодаря развитию CAD систем. Данная технология дает дизайнерским, проектным и производственным подразделения возможность изучить изделие, прежде чем оно будет произведено. С помощью данной технологии производители могут создавать проекты, проверять, оптимизировать их и управлять ими с момента создания концепции до стадии изготовления. Использование цифровой модели во время разработки проекта помогает конструкторам обмениваться информацией с заинтересованными сторонами, быстрее выводить продукцию на рынок, делать ее все более современной. Практически отпадает необходимость создания дорогостоящих опытных образцов, так как все испытания и тесты выполняются в виртуальном режиме.

Согласно исследованию компании Aberdeen Group за 2014 г., лучшие проектные организации, пользующиеся технологией цифровых прототипов, создают в три раза меньше физических опытных образцов, чем в среднем по отрасли, тратят на создание прототипов на 48% меньше средств и, в конце концов, привносят значительные новшества в свою продукцию. Достичь таких результатов им помогают программные решения компании Autodesk, реализующие концепцию цифровых прототипов.

Целью данной работы является моделирование и инженерный анализ арматуры крепления СИП для осветительной сети до 0,4кВ. Исходя из цели ВКР можно обозначить следующие задачи:

– разработать и смоделировать трехмерные модели всех элементов арматуры СИП необходимые для проекта;

– подготовить конструкторскую документацию по каждому элементу СИП;

– провести инженерный анализ арматур;

– провести параметризацию;

– обосновать технические и экономические преимущества полученные в результате применения трехмерного моделирования.

Применение современных систем твердотельного трехмерного моделирования позволяет улучшить качество готовой продукции, при сокращении времени на его производство.

1 Технология уличной осветительной сети и постановка задачи на разработку арматуры крепления сип

Установки наружного освещения – один из важнейших элементов благоустройства городов и населенных пунктов. Они во многом обеспечивают безопасность движения автотранспорта и пешеходов, зрительную ориентацию людей в пространстве улиц и площадей, а также могут стать украшением городских улиц. Для правильной организации уличного освещения необходимы специальные осветительные установки. Основной составляющей традиционной осветительной установки является, конечно, опора, осветительный прибор – светильник или прожектор, устанавливаемые на опорах освещения, самонесущий изолированный провод (СИП), арматура СИП. Осветительные приборы для освещения городских улиц называются светильниками наружного освещения или уличными светильниками. Основные характеристики, отличающие уличные светильники от светильников для освещения помещений [1]:

– повышенная устойчивость к климатическим воздействиям;

– повышенная степень защиты от пыли и влаги;

– простота монтажа и долговечность.

Еще одной важной составляющей большей части установок для освещения улиц является опора, на которой держится светильник уличного освещения. Опорой, в широком смысле, называется сооружение для поддержания и удержания какого-либо объекта в постоянном положении. Опора является частью какого-либо объекта, несущая на себе тяжесть других частей, а также служащая основанием для них. Опоры бывают самыми разными. Опорой является фундамент здания, опоры поддерживают мосты, опоры несут линии электропередач (ЛЭП). Опора освещения – это часть осветительной установки, поддерживающая светильники, прожекторы и прочие осветительные приборы. Опоры освещения предназначены для организации освещения дорог, магистралей, спортивных сооружений, улиц, парков, скверов, офисных, торгово-развлекательных центров, ресторанов, автозаправочных станций, коттеджных поселков и многих других объектов. Опоры освещения, делятся на следующие группы:

– опоры уличного освещения;

– опоры для декоративного освещения парков и скверов;

– мачты для освещения больших пространств;

– опоры связи.

Металлические осветительные установки делятся на стальные и алюминиевые. Преимуществом стальных опор является то, что они подразумевают возможность покраски. Это существенно расширяет как эстетический, так и практический потенциал стальных опор освещения. Главным преимуществом алюминиевых осветительных конструкций является их непревзойденная легкость, что упрощает и удешевляет их транспортировку и монтаж. Все металлические опоры освещения обладают высокой сопротивляемостью агрессивным среда и критическим температурным режимам, что делает возможным их использование в нелегких климатических условиях нашей страны.

До определенного времени в нашей стране в качестве опор освещения использовались бетонные или железобетонные столбы. Осветительные опоры современных производителей изготавливаются из более качественных, легких материалов (чаще всего это металлические опоры), и обладают неоспоримыми преимуществами перед традиционными опорами освещения.

К преимуществам современных опор освещения относятся такие характеристики, как:

– легкость конструкции;

– длительный срок эксплуатации;

– безопасность при эксплуатации;

– современный и привлекательный внешний вид;

– разнообразие дизайнов.

Следующим элементом осветительной сети является провод, по которому осуществляется подача электроэнергии, в современных осветительных сетях используются СИП [2].

СИП - тип провода, предназначенного для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ.

Сети 0,4 кВ выполняются трёхфазными, четырёхпроводными. Линия состоит из 1-5 изолированных проводов, навитых вокруг несущего проводника из алюминиевого сплава. Несущий проводник используется в качестве нейтрального провода. Несущий проводник может быть как голым, так и изолированным. Нейтральный провод заземлён на подстанции и в конце каждой ветви или линии длиной более 200 м или на расстоянии не более 200 м от конца линии или ветви, где подключена нагрузка.

Самонесущие изолированные провода, в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе. Кроме того, есть разновидность СИП без несущего провода, у которой все четыре провода изолированы. Все три системы СИП на сегодняшний день являются равноправными, поскольку они одинаково широко получили распространение в десятках стран.

Преимущества СИП состоят в том, что при его использовании:

– обеспечивается работа линий электропередач даже при схлёстывании проводов или падения на них деревьев;

– на проводах не происходит ледообразования;

– уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;

– применение СИП снижает эксплуатационные расходы до 80 %;

– затрудняется возможность незаконных подключений для кражи электроэнергии;

– исключается гибель птиц на ЛЭП.

Также отметим, что в зависимости от назначения используются различные виды СИП, а именно [3]:

– СИП-1 и СИП-1А – состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная.

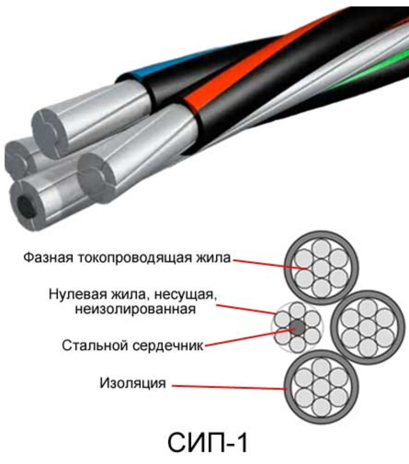

Рисунок 1.1 – СИП-1

– СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов. Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

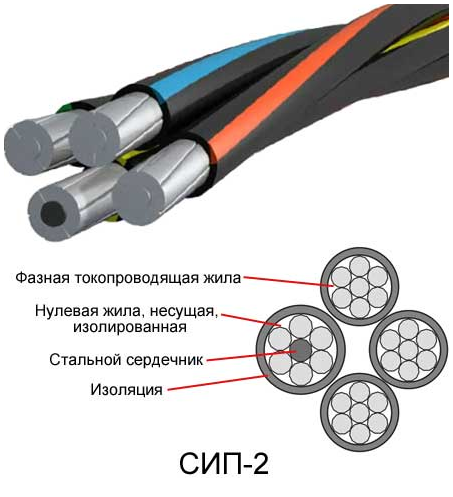

Рисунок 1.2 – СИП-2

– СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений. Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

Рабочая температура проводов данной марки составляет около 70°С, длительно допустимая - находится пределах от минус 20 °С до плюс 90 °С.

Рисунок 1.3 – СИП-3

– СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

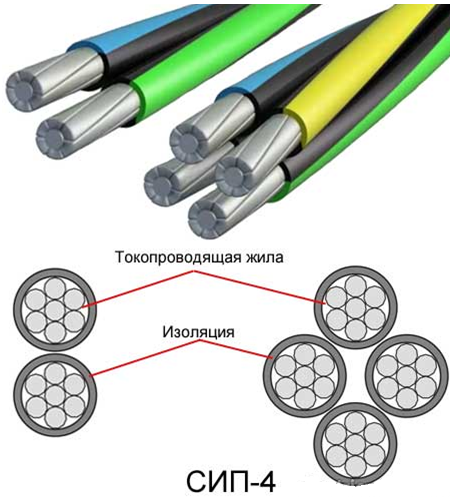

Рисунок 1.4– СИП-4

– провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.
