Рисунок 1.5 – СИП-5

В таблице 1.1 приведены основные характеристики каждого кабеля.

Таблица 1.1 – Характеристики СИП

Продолжение таблицы 1.1

Также в осветительных сетях используются элементы арматуры. Арматура – специальные типовые детали, предназначенные для соединения проводов, соединения изоляторов в гирлянды, крепления к ним проводов, подвески гирлянд на опорах линий электропередачи и других функций. Для прокладки СИП проводов используется широкий спектр различных приспособлений например таких как [4]:

– крепеж: фасадные крепления, монтажные крюки, изготовленная из нержавеющей стали монтажная лента для крепления, кронштейны для анкерных зажимов (используются для крепежа анкеров к столбам, стенам), комплекты промежуточной подвески (необходимы для подвески и поддержания натянутых проводов СИП), поддерживающие зажимы (предназначены для крепления СИП на опорах);

– арматура для подключения потребителей и монтажа осветительнх сетей, в первую очередь, анкерный зажим (применяются для крепления при натяжке) и прокалывающий зажим (используются для соединении при ответвлении и подключении) с различными характеристиками;

– арматура для соединения и подключения к силовым кабелям, в эту категорию входят соединительные прокалывающие зажимы различной конструкции и размеров;

– арматура для подключения к оголенным силовым проводам, в частности, плашечные зажимы;

– различный инструмент, применяющийся для натяжки проводов, натяжки, фиксации и обрезания излишка монтажной ленты.

Более подробная классификация типов элементов арматуры СИП представлена в следующем разделе, вместе с описанием типового решения.

1. Типовая схема, описание видов арматуры крепления воздушных линий

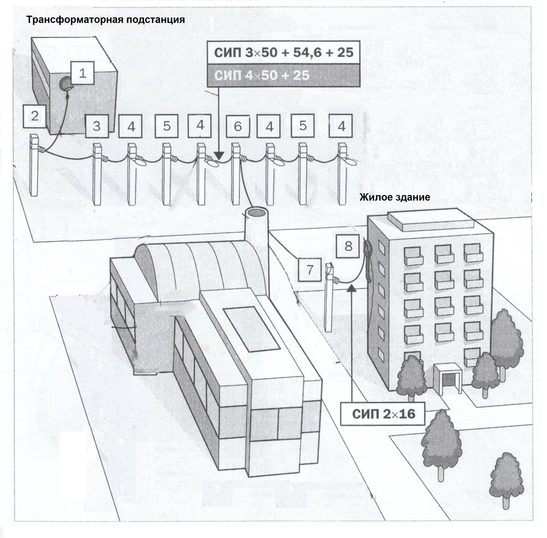

В данном разделе рассматривается схема типового решения осветительной сети, которая состоит из ряда узлов, моделирование которых является основной задачей всего проекта. Данное типовое решение состоит из 8 различных узлов.

Рисунок 1.6 – Типовая схема осветительной сети

Каждый узел состоит из различных элементов арматуры СИП для воздушных линий.

1. Узел 1

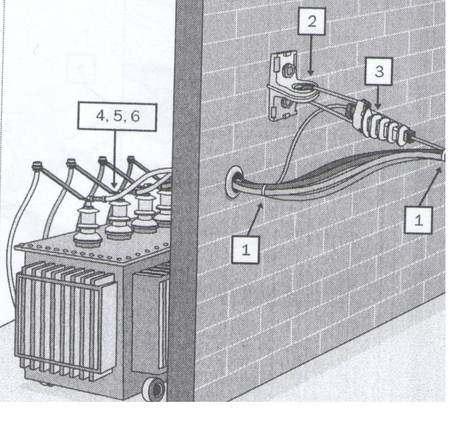

Узел 1 представляет собой вывод магистральной линии из трансформаторной подстанции с анкерным креплением магистральной линии.

Рисунок 1.7 – Узел 1

Данный узел включает в себя арматуру 6 наименований:

1. Элемент 1 – ХС 180 – хомут. Изготовлен из полимера с добавлением стекловолокна. Особенностями данного изделия является устойчивость к климатическим факторам, а также не восприимчивость к горению. Служит для фиксации СИП в местах ответвления несущей жилы. Способен обхватывать провод диаметром 10-45 мм.

Рисунок 1.8 – Хомут

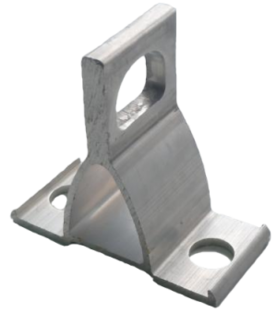

1. Элемент 2 – СА 1500 – анкерный кронштейн. Выполняется из специального алюминиевого сплава, имеет массу 0.18 кг и разрушается при нагрузке 15 кН. Используется для крепления анкерных и клиновых зажимов. Крепится к опоре и стене с помощью двух витков стальной ленты или болтами диаметром 16мм.

Рисунок 1.9 – Кронштейн СА 1500

1. Элемент 3 – РА 1500 ­– анкерный зажим. Имеют массу 0.44кг и разрушаются при нагрузке 15кН. Применяются для крепления изолированной несущей жилы СИП на концевых, угловых и ответвительных опорах. Используются с любым типом анкерных крюков и кронштейнов.

Рисунок 1.10 – Анкерный зажим PA 1500

1. Элементы 4,5,6 соответственно – CPTAU 25, CPTAU 50, CPTAU 54 – наконечники изолированные. Трубчатая часть наконечников выполнена из алюминия, лопатка с крепежным отверстием выполнена из меди. Цифровые индексы обозначают сечение СИП в мм. Применяются для соединения СИП с электрооборудованием.

Рисунок 1.11 – Наконечники CPTAU

При рассмотрении следующих узлов, описаны будут только ранее не обозначенные элементы арматуры.

1. Узел 2

Узел 2 представляет собой установку ограничителей перенапряжений в области двойного анкерного крепления.

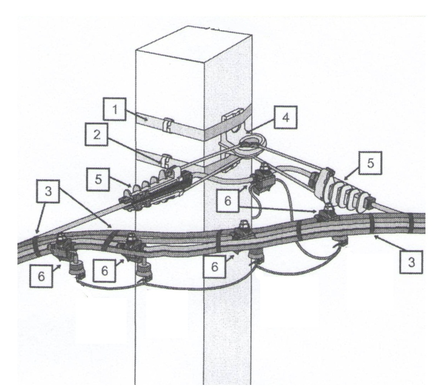

Рисунок 1.12 – Узел 2

Данный узел включает в себя 7 наименований арматуры:

1. Элемент 1 – ЛМ-50 – бандажная лента. Изготавливается из нержавеющей стали, применяются для крепления защитных профилей, кронштейнов и других элементов к опорам линий электропередач. Лента обладает устойчивостью к коррозии, воздействию экстремальных температур, влажности и погодно-климатическим факторам.

Рисунок 1.13 – Монтажная лента ЛМ-50

1. Элемент 2 – НС–20Т – скрепа монтажная. Скрепа изготовлена из стали марки С 304 толщиной 1-1,5 мм. Толщина материала и размеры скрепы подобраны с таким расчетом, что узел крепления из ленты со скрепой обеспечивают прочное крепление арматуры СИП на опоре, удерживающее ее при обычных неблагоприятных факторах (ветер, гололед), в то же время разрушается при критических нагрузках, что должно обеспечить целостность провода ВЛ.

Скрепа монтажная НС-20Т предназначена для фиксирования узла крепления, выполняемого стольной крепежной лентой при монтаже арматуры СИП на железобетонных, деревянных или металлических опорах воздушных линий электропередачи.

Рисунок 1.14 – НС–20Т

1. Элемент 3 ХС 180 – хомут.

2. Элемент 4 – СА 2000­ – Анкерный кронштейн. Более прочный аналог кронштейна СА 1500. Имеет массу 0,35кг и разрушающую нагрузку 22 кН.

3. Элемент 5 – РА 1500 ­– анкерный зажим.

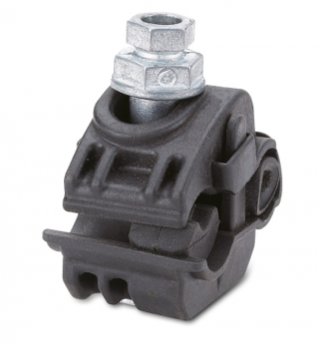

4. Элемент 6 – ЗОП1,5-10/16-95 – зажим ответвительный прокалывающий. Имеет массу 0,046 кг. Зажим ЗОП1,5-10/16-95 предназначен для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводников освещения). При достижении определенного усилия, достаточного для создания надежного электрического контакта, прокалывая изоляцию магистрального проводника и электрического контакта, происходит срыв головки затягиваемого болта. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт. Зажим ЗОП1,5-10/16-95 предназначен для соединения жил магистрали 16-95 мм² с проводами 1,5-10 мм².

Рисунок 1.15 – ЗОП1,5-10/16-95

1. Узел 3

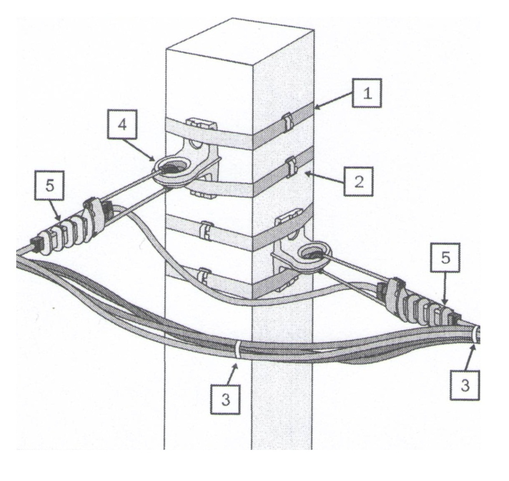

Данный узел представляет собой двойное кронштейновое крепление.
