Устройство покрытия из металлочерепицы следует начинать с закрепления трех - четырех листов самонарезающим винтом на коньке, далее следует выровнять их строго по карнизу, затем крепить по всей длине окончательно. Для этого необходимо установить первый лист и прикрепить его самонарезающим винтом у конька. Далее уложить второй лист черепицы так, чтобы нижние края составляли ровную линию. Скрепить нахлест одним самонарезающим винтом по верху волны под первой поперечной складкой.

Если окажется, что листы не стыкуются, следует сначала приподнять лист от другого, затем, слегка наклоняя лист и двигаясь снизу вверх, укладывать складку за складкой и скреплять винтом самонарезающим по верху волны под каждой поперечной складкой.

Скрепить три, четыре листа между собой и получившийся нижний край выровнять строго по карнизу, затем закрепить листы к обрешетке окончательно.

Доски на торцевых участках и доски ребристой обшивки, выходящие на карнизы, должны быть выше обрешетки на высоту профильного листа (рис. 3.7).

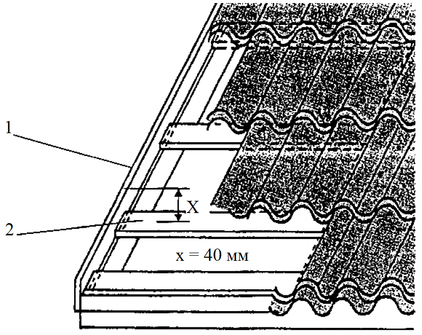

Рисунок 3.7 - Размещение торцевой планки: 1 - торцевая планка; 2 - обрешетка

В местах ендов устанавливается гладкий лист шириной 1250 мм по сплошной обрешетке. Гладкий лист крепить к сплошной обрешетке оцинкованными гвоздями.

После укладки листов металлочерепицы рекомендуется установить сверху декоративную планку. Планку устанавливать строго по шнуру, шаг винтов 200, 300 мм.

Конек крыши должен закрываться коньковыми элементами после установки всех рядовых листов металлочерепицы и закрепления уплотнительной прокладки. Коньковые элементы должны закрепляться винтами самонарезающими на каждой второй профильной волне.

Между коньком и листами металлочерепица рекомендуется устанавливать специальную профильную уплотнительную прокладку. Коньковая планка устанавливается строго по шнуру, шаг винтов 200-300 мм. Профильная уплотнительная прокладка кренится к обрешетке тонкими оцинкованными гвоздями.

Скатывание снега над входом в здание явление опасное, поэтому на расстоянии около 350 мм от карниза под вторым поперечным рисунком следует закрепить специальное снегозадерживающее устройство Крепление следует осуществить сквозь лист к обрешетке большим винтом самонарезающим или болтом.

Рисунок 3.8 - Устройство для задержания снега: 1 - обрешетка; 2 - стропила;

3 - металлочерепица; 4 - устройство для задержания снега.

При резке листов металлочерепицы следует пользоваться ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Все места среза, сколов и повреждений защитного слоя должны быть окрашены для предохранения листа металлочерепицы от коррозии.

В местах примыкания листов металлочерепицы к вертикальным поверхностям (трубы, стены и т. п.) рекомендуется устанавливать планки стыков.

Заключительные работы

После завершения основных работ очистить строительную площадку от строительного мусора, снять ограждения и предупредительные знаки опасных зон. Убрать с территории технологическое оборудование, оснастку и инструменты.

3.1.3 Требования к качеству работ

При устройстве стропильной системы из деревянных элементов осуществляется производственный контроль качества, который включает: входной контроль материалов, конструкций и полуфабрикатов; операционный контроль выполнения строительно-монтажных работ, а также приемочный контроль выполненных работ. На всех этапах работ производится инспекционный контроль представителями технического надзора заказчика.

Входной контроль

При входном контроле рабочей документации проводится проверка ее комплектности и достаточности в ней технической информации. При входном контроле материалов проверяется соответствие их стандартам, наличие сертификатов соответствия, гигиенических и пожарных документов, паспортов и других сопроводительных документов. Результаты входного контроля должны быть документированы.

Изготовитель должен сопровождать каждую партию пиломатериалов и элементов крепления документом о качестве, в котором должны быть указаны:

- наименование и адрес предприятия-изготовителя; номер и дата выдачи документа; номер партии; наименование и марки материалов и конструкций; количество; основные физико-механические показатели.

Документ о качестве изделий, поставляемых потребителю, должен быть подписан работником, ответственным за технический контроль предприятия-изготовителя.

Поступающая на строительство металлочерепица, закладные детали и анкера при приемке должны подвергаться внешнему осмотру и замерам.

Каждая партия металлочерепицы должна быть снабжена сертификатом, в котором указываются наименование завода- поставщика, дата и номер заказа, время и результаты проведенных испытаний, масса партии, номер стандарта.

При несоответствии данных сопроводительных документов и результатов проведенных контрольных испытаний этим требованиям проекта партия в производство не допускается.

Операционный контроль кровельных работ

Приемку конструкций следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций [37]. Устройство стропильной системы разрешается производить только после приемки опорных конструкций.

Схема операционного контроля качества приведена в таблице 3.2.

Таблица 3.2

Схема операционного контроля качества

Продолжение таблицы 3.2

Технические требования при приемке стропильной системы приведена в таблице 3.3.

Таблица 3.3

Технические требования при приемке стропильной системы

3.1.4 Потребность в материально-технических ресурсах

Перечень машин и оборудования приведен в таблице 3.4.

Таблица 3.4

Машины и технологическое оборудование

Перечень технологической оснастки, инструмента, инвентаря и приспособлений приведена в таблице 3.5

Таблица 3.5

Технологическая оснастка, инвентарь и оборудование

Перечень основных строительных материалов и конструкций приведена в таблице 3.6.

Таблица 3.6

Материалы и изделия

Продолжение таблицы 3.6
