1.1 Эскизное проектирование
1.1.1 Технико-экономические характеристики района строительства
Проектируемое здание бизнес центра десятиэтажное. На цокольном этаже расположена автостоянка. На первом этаже - обеденный зал на 80 человек, бар и служебные помещения. На втором и последующих этажах – офисные помещения, кабинеты и комнаты переговоров.
Офисный центр предназначен для размещения административных служб различных организаций. В здании предусмотрены комнаты переговоров со второго по десятый, а так же зал конференций на пятом этаже. Высота этажей – 3,9 м.
Состав и размер помещений типового этажа приведены в таблице 1.2.
Таблица 1.2 - Состав и размер помещений офисной части
| Наименование | Показатель | |
| по СП [6], м2 | Фактически, м2 | |
| Лестничная клетка | - | 20,04 |
| Лестничная клетка | - | 19,68 |
| Техническое помещение | 2 | 5,96 |
| Тамбур | - | 2,47 |
| Лифтовый холл | - | 21,92 |
| Кабинет | 6 на 1чел | 43,8 |
| Кабинет | 6 на 1чел | 43,62 |
| Кабинет | 6 на 1чел | 37,7 |
| Кабинет | 6 на 1чел | 51,77 |
Окончание табл. 1.2
| Наименование | Показатель | |
| по СП [6], м2 | Фактически, м2 | |
| Кабинет | 6 на 1чел | 65,40 |
| Кабинет | 6 на 1чел | 51,89 |
| Коридор | - | 25,88 |
| Сан.узел | - | 6,58 |
| Сан.узел | - | 9,87 |
| Коридор | - | 36,06 |
| Галерея | - | 45,92 |
| Рекреация | - | 24,61 |
| Комната переговоров | 2,5 на 1чел | 42,6 |
| Венткамера | - | 8,54 |
| Коридор | - | 6,12 |
| Кладовая | 2 | 5,26 |
1.1.3.2 Функциональная схема проектируемого здания
Функциональная схема первого, второго и третьего этажа представлена на рис. 1.1, 1.2, 1.3.
Рисунок 1.1 Функциональная схема 1 этажа

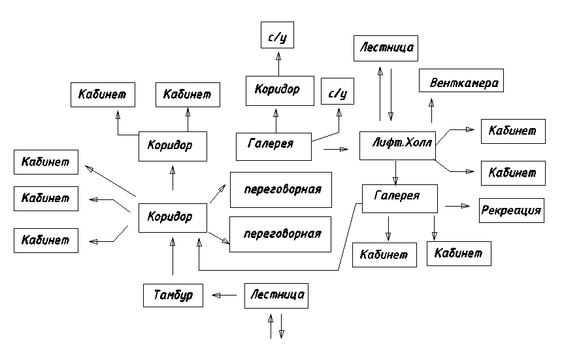

Рисунок 1.2 Функциональная схема 2 этажа
Рисунок 1.3 Функциональная схема 3-9 этажей
1.1.3.3 Санитарно-гигиенические требования
Санитарно-гигиенические требования, предъявляемые к зданию, приведены в таблице 1.3.
Таблица 1.3 – Санитарно-гигиенические требования
| Наименование требования | Принятая характеристика | Источник |
| 1. Расчетная температура внутреннего воздуха tв (°С); кратность воздухообмена | 18 °С; не менее 20 м3/час на 1 чел. | [1, п.5.6.3] |
| 2. Влажностный режим помещений | Нормальный, влажность внутреннего воздуха 50-60% | [1, п.9.3] |
| 3. Требования к естественной освещённости | eIV=0,5´0,9=0,45 | [6, п.9,13, 9.16] |
| 4. Высота помещений | Высота административных помещений принимается не менее 2,7м | [10, п.5.8] |
| 5. Вентиляция, условия проветривания помещений | Организованная система вентиляции; кратность воздухообмена 20 м3/час на 1 чел. | [1, п.9.3] |
| 6. Ориентация основных помещений по сторонам света | Разносторонняя | [4, п.5.6.1] |
| 7. Санитарно-технические устройства | Центральное отопление, приточная организованная система вентиляции и кондиционирования; хозяйственно питьевое, противопожарное, горячее водоснабжение, канализация и водостоки | [1, п.9.12] |
1.1.3.4 Противопожарные требования и долговечность здания
Степень огнестойкости зданий, сооружений, строений и пожарных отсеков должна устанавливаться в зависимости от их этажности, класса функциональной пожарной опасности, площади пожарного отсека и пожарной опасности происходящих в них технологических процессов. Соответствие степени огнестойкости зданий, сооружений, строений и пожарных отсеков и предела огнестойкости применяемых в них строительных конструкций приведена в
таблице 1.4, определяется по [7, табл.21].
Таблица 1.4 - Соответствие степени огнестойкости зданий, сооружений, строений и пожарных отсеков и предела огнестойкости применяемых в них строительных конструкций
| Степень огнестойкости зданий, сооружений и пожарных отсеков | Предел огнестойкости строительных конструкций | |||||||
| Несущие стены, колонны и другие несущи элементы | Наружные ненесущие стены | Перекрытия междуэтажные (в том числе чердачные и над подвалами) | Строительные конструкции бесчердачных покрытий | Строительные конструкции лестничных клеток | ||||
| настилы (в том числе с утеплителем) | фермы, балки, прогоны | внутренние стены | марши и площадки лестниц | |||||
| II | R 90 | E 15 | REI 45 | RE 15 | R 15 | REI 90 | R 60 | |
Класс конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков зависит от этажности, класса функциональной пожарной опасности, площади пожарного отсека и пожарной опасности происходящих в них технологических процессов. [7, ст.87, п.5].
Класс пожарной опасности строительных конструкций должен соответствовать принятому классу конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков. Соответствие класса конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков классу пожарной опасности применяемых в них строительных конструкций приведено в таблице 1.5, определяется по [7, табл.22]:
Таблица 1.5 - Соответствие класса конструктивной пожарной опасности
и класса пожарной опасности строительных конструкций
зданий и сооружений
| Класс конструктивной пожарной опасности здания | Класс пожарной безопасности строительных конструкций | ||||
| Несущие стержневые элементы (колонны, ригели, фермы) | Наружные стены с внешней стороны | Стены, перегородки,перекрытия и бесчердачные покрытия | Стены лестничных клеток и противопожарные преграды | Марши и площадки лестниц в лестничных клетках | |
| С2 | К3 | К3 | К2 | К1 | К1 |
В зданиях II степени огнестойкости, класса Ф4.3 предусматривается:
- для делений на секции следует предусматривать противопожарные стены 2-го типа или перегородки не ниже 1-го типа с пределом огнестойкости не менее EI 45 [7, ст.87, п.3];
- технические, подвальные этажи и чердаки следует разделять противопожарными перегородками 1-го типа на части площадью не более 500 м2. Предел огнестойкости дверей в противопожарных перегородках, отделяющих помещения категории В, не нормируется [7, ст.87, п.14];
- дверные проемы в ограждениях лифтовых шахт с выходами из них в коридоры и другие помещения, кроме лестничных клеток, должны защищаться противопожарными дверями с пределом огнестойкости не менее EI 30 или экранами из негорючих материалов с пределом огнестойкости не менее EI 45, автоматически закрывающими дверные проемы лифтовых шахт при пожаре, либо лифтовые шахты в зданиях, сооружениях и строениях должны отделяться от коридоров, лестничных клеток и других помещений тамбурами или холлами с противопожарными перегородками 1-го типа и перекрытиями 3-го типа. [7, ст.87, п.16].
Требования к подземной автостоянке:
- допускается встраивать в здания II степени огнестойкости класса С2, за исключением зданий классов Ф1.1, Ф4.1, а также Ф5 категорий А и Б. При этом, автостоянки, должны иметь степень огнестойкости не менее степени огнестойкости здания, в которое они встраиваются, и отделяться от помещений (этажей) этих зданий противопожарными стенами и перекрытиями 1-го типа;
- встроенную автостоянку допускается также отделять техническим этажом. При этом технический этаж должен быть отделен от автостоянки и жилой части противопожарными перекрытиями 2-го типа;
- в целях ограничения распространения пожара следует обеспечить расстояние от проемов автостоянки до низа ближайших вышележащих оконных проемов здания другого назначения не менее 4 м или в радиусе 4 м над проемом заполнение окон предусмотреть противопожарным; либо, предусмотреть над проемами автостоянки глухой козырек из материалов НГ шириною не менее 1 м;
- не допускается разделение машино-мест перегородками на отдельные боксы.
Кроме того, по условиям пожарной безопасности, устанавливаем:
- наибольшая высота здания II степени огнестойкости – 50м, наибольшая допустимая площадь этажа 2200 м2 для зданий без противопожарных стен;
- ширина лестничных маршей– не менее 1,05 м, наибольший уклон – 1:1,75, ширина коридора – не менее 1,4 м;
- предельные расстояния от дверей помещений до лестничной клетки или выхода наружу для зданий II степени огнестойкости - 35 м (при выходе в тупиковый коридор);
- требования к дверям: высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее 1,2 м; Ширина наружных дверей лестничных клеток и дверей должна быть не менее ширины марша лестницы. Любые двери на путях эвакуации должны открываться по направлению выхода из здания. В полу на путях эвакуации не допускается перепадов высот более 45 см и выступов за исключением порогов в дверных проемах.
- требования к лестницам: уклон лестниц на путях эвакуации должен быть не более 1:1, ширина проступи не менее 25 см, а высота ступени не более 22 см. Между маршами лестниц и поручнями ограждений следует предусматривать зазор шириной в плане в свету не менее 75 мм. Пути эвакуации должны быть освещены.
