Текст из файла (страница 5)

Рабочее положение клапана определяется его состоянием в режиме "пожар". Для КДУ – это состояние "клапан открыт". Рассмотрим пример клапана, у которого есть только 1 концевой выключатель рабочего положения. На рисунке 3.5 представлена электрическая схема подключения блока С2000-СП4 к клапану дымоудаления.

Рисунок 3.5 – Электрическая схема подключения блока С2000-СП4 к клапану дымоудаления

Из паспорта на клапан определяем время его открытия 60с. (для КДУ время перехода в рабочее состояние). Для удержания клапана в рабочем открытом положении в режиме "пожар" на него необходимо постоянно подавать напряжение.

Также определяем, в каком состоянии находится концевой выключатель при достижении клапаном крайнего положения. В примере концевой выключатель рабочего положения в открытом состоянии клапана "замкнут".

Кнопку "Тест" используем без фиксации и блокируем к ней доступ.

Если необходимо, можно выставить задержку управления. В примере задержка управления равна 0.

Задаём команду №11 "АСПТ" и привязками-плюсами создаём связь клапана с тремя ДИП-34А. При сработке любых двух извещателей, С2000-СП4 начнёт постоянно подавать напряжение на В1. При восстановлении извещателей в норму С2000-СП4 снимет напряжение с В1.

"Время перехода в рабочее положение" равно паспортному значению с небольшим запасом (5с.). Именно в течение этого времени С2000-СП4 ожидает перевод клапана в рабочее положение, что подтверждается срабатыванием соответствующего концевого выключателя. На рисунке 3.6 представлено окно настройки блока С2000-СП4.

Рисунок 3.6 - Окно настройки блока С2000-СП4

3.4 Прибор приемно-контрольный охранно-пожарный С2000-4

С2000-4 Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами

Прибор обеспечивает:

− контроль состояния 4-х шлейфов охранной, пожарной, тревожной сигнализации (ШС) и отображение состояния каждого из ШС на встроенных индикаторах;

− приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу), четырёхпроводных пожарных, охранных и тревожных извещателей с нормально-замкнутыми или нормально-разомкнутыми контактами;

− локальное управление взятием под охрану и снятием с охраны ШС прибора с использованием электронных идентификаторов (ключей Touch Memory, бесконтактных карт или PIN-кодов);

− дистанционное (централизованное) управление взятием под охрану и снятием с охраны ШС прибора;

− управление взятием под охрану и снятием с охраны разделов (логических групп ШС как данного прибора, так и других приборов системы) с использо нием электронных идентификаторов;

− дистанционное (по команде с пульта "С2000", "С2000М" или персонального компьютера) или локальное (на основе состояния ШС прибора) управление выходами;

− выдачу извещений "Пожар" и "Неисправность" на пульт пожарной части (ПЧ);

− выдачу тревожных извещений на пульт централизованного наблюдения (ПЦН);

− передачу на пульт "С2000", "С2000М" или персональный компьютер тревожных и других извещений, формируемых прибором по интерфейсу RS-485;

− управление звуковыми и световыми оповещателями;

− осуществление контроля и управления доступом с использованием электронных

• идентификаторов путем считывания кодов, проверки прав доступа и замыкания (размыкания) контактов реле, управляющего электромеханическим (электромагнитным) замком.

• совмещение функций приемно-контрольного прибора и контроллера управления доступом, а также наличие интерфейса RS-485 позволяет эффективно использовать прибор в интегрированной системе охранно-пожарной сигнализации и контроля доступа.

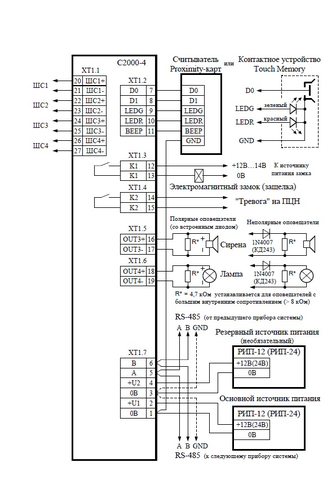

В нашем случае мы используем этот блок для приема сигнала с датчиков, через контроллер и интерфейс RS-485, для управления включением реле вентиляторов через контрольно – пусковой шкаф. На рисунке 3.7 представлена схема подключения к блоку С2000-4 с полными пояснениями.

Рисунок 3.7 – Схема подключения к блоку С2000-4 с пояснениями

3.5 Шкаф контрольно-пусковой (ШКП)

Шкаф контрольно – пусковой предназначен для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Возможность работы шкафа в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями

Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями

3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)

Выбор контрольно-пускового шкафа для наших вентиляторов основывается на мощности двигателя которым нужно управлять.

Мощности наших вентиляторов представлены в таблице 3.4

Таблица 3.4 – Сводная таблица мощностей двигателей

Исходя из продукции фирмы «Болид» выбираем контрольно-пусковые шкафы с мощностью используемых двигателей 18 кВт и 4 кВт.

Выбираем автоматические выключатели для данных нам двигателей.

Автоматический выключатель должен выдерживать 2÷3кратную перегрузку по току. Следовательно, умножаем номинальный ток на 2÷3:

Выбираем соответственно автоматические выключатели на 80А, 40А и 350А фирмы IEK.

Выбираем контакторы фирмы DEKraft серии KM-103 А-630 А, так как они соответствуют

3.6 Блок разветвительно-изолирующий БРИЗ

Блок разветвительно-изолирующий предназначен для использования в двухпроводной линии связи контроллера «С2000-КДЛ» с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания. Основные технические данные представлены в таблице 3.5

Таблица 3.5 – Основные характеристики.

Продолжение таблицы 3.5

3.7 Повторитель интерфейса С2000-ПИ

"С2000-ПИ" предназначен для гальванической изоляции и взаимного преобразования сигналов интерфейса RS-232 и сигналов двухпроводного магистрального интерфейса RS-485.

В ИСО "Орион" используется для подключения приборов к ПК с АРМ "Орион Про" или АРМ "С2000" или для увеличения длины двухпроводного магистрального интерфейса RS-485.

Описание:

• два выхода RS-485 – с гальванической развязкой и без нее

• удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания

• индикация приема/передачи данных и короткого замыкания линии интерфейса

• питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В

На чертежах прикрепленных к ВКР, представлены электрическая схема подключения одного из вентиляторов, электрическая схема подключения к клапанам, электрическая схема подключения ШКП к шкафу управления, так же представлена электрическая структурная схема всего оборудования и электрическая схема подключения оборудования к шкафу управления.

ЗАКЛЮЧЕНИЕ

Целью выпускной квалификационной работы является проектирование автоматизированной противодымной системы.

В ходе данной работы были изучены:

• техническая документация (ГОСТы и СНиПы);

• теоретический материал по заданной теме.

Были разработаны:

• структурная схема системы;

• подобраны дымовые датчики;

• выбрано оборудование автоматизации;

• рассчитано и выбрано оборудование противодымной вентиляции.

Данная система позволит избежать задымленности помещения в полной мере. В проекте предложено наиболее современное оборудование автоматизации, которое будет внедрено на строящийся объект..

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. СНиП 41-01–2003 «Отопление, вентиляция и кондиционирование». – Взамен СНиП 2.04.05–91*. – Введ. 01.01.2004. – М.: Изд-во стандартов, 2004. – 54 с. (отказано в госрегистрации).

2. СНиП 2.04.05–91* «Отопление, вентиляция и кондиционирование». – Введ. 28.11.91. – М.: Изд-во стандартов, 1991. – 119 с.

3. СНиП 21-01–97* «Пожарная безопасность зданий и сооружений». – Взамен СНиП 2.01.02–85*. – Введ. 01.01.1998, по- становлением Минстроя России от 13.02.97 г. № 18-7.

4. «Рекомендации по расчету вентиляционных систем противодымной защиты общественных зданий» / М.: – ООО «Веза», 2008.

5. Адресно-аналоговая подсистема на основе «с2000-кдл» [электронный ресурс] –http://bolid.ru/production/orion/ops-subsystems/spi2000a/

6. «Рекомендации по расчету вентиляционных систем противодымной защиты общественных данных» /Б.В. Грушевский и др. – М.: Стройиздат,1987.

7. «Рекомендации по расчету вентиляционных устройств противодымной защиты жилых зданий / Н.Н.Разумов, И.С. Шапавалов, И.Т. Светашов , - М.: ЦНИИЭП жилища, 1973.

8. Терехов, В.М. Системы управления электроприводов [Текст] / Учебник для студ. высш. учеб. заведений / В.М.Терехов, О.И. Осипов; Под ред. В.М. Терехова. – М.: Издательский центр «Академия», 2005. – 304 с.

ПРИЛОЖЕНИЕ А

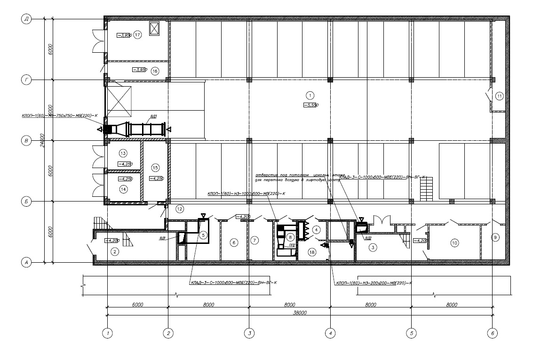

Рисунок А1 – Схема расположения оборудования на автопарковке

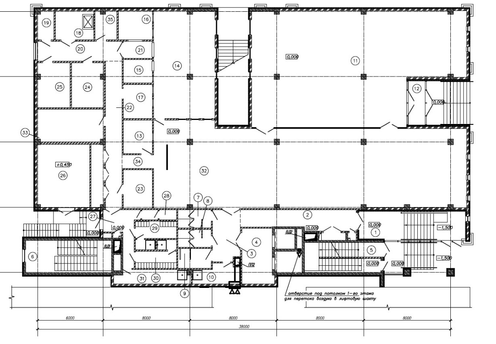

Рисунок А2 – Схема расположения оборудования на первом этаже

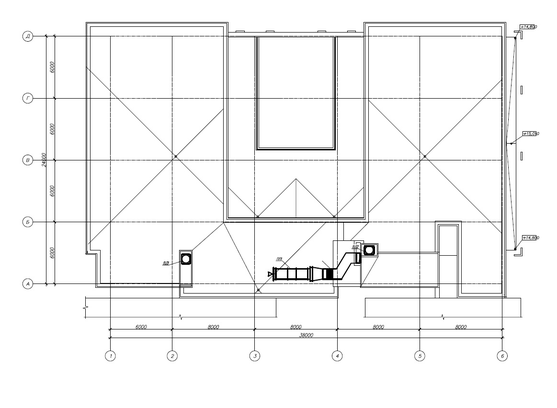

Рисунок А3 – Схема расположения оборудования на крыше

51
