Расчет систем ПДВ произведён в соответствии с требованиями СП 7.13130.2013 с использованием методических рекомендаций ВНИИПО “Расчетное определение основных параметров противодымной вентиляции зданий” от 2013 г.

Вентиляторы для противодымных систем вентиляции выбираются особого исполнения в зависимости от температуры удаляемых газов ( 400°С или 600°С). Обычно это крышные противодымные (иногда взрывозащищенные) вентиляторы. На противодымном оборудовании не стоит экономить. Дело в том, что его доля в стоимости здания ничтожна, а стоимость однажды спасенного оборудования и документов во много раз выше. Установка вентиляторов противодымных систем вентиляции допустима только в отдельных от вентиляторов другого назначения помещениях. В определенных случаях допускается размещать вентиляторы на кровле и снаружи зданий.

В системах ВД1 и ВД2 запроектированы крышные вентиляторы дымоудаления, устанавливаемые на шахты дымоудаления на кровле здания. В системе ВД3 запроектирован осевой вентилятор дымоудаления, размещаемый под потолком в помещении автопарковки (исполнение вентилятора позволяет устанавливать его непосредственно в защищаемом помещении). Выброс дыма в системе ВД3 – факельный с фасада здания во двор со скоростью выброса продуктов горения более 20 м/с.

Для системы ПП1 предусмотрен осевой вентилятор в крышном исполнении, устанавливаемый на кровле здания непосредственно на шахту системы подпора воздуха. Для системы ПП2 предусмотрен осевой вентилятор подпора воздуха, размещаемый в отдельной венткамере на цокольном этаже здания.

Воздуховоды и шахты систем противодымной вентиляции предусмотрены класса герметичности B.

2.1 Вентилятор крышный с электродвигателем

Главной задачей расчета противодымных вентиляторов, является определение расхода вентиляторов и давление которое должен создавать вентилятор.

Определяем продолжительность начальной стадии пожара (0.15 ч) и максимальную среднеобъемную температуру в помещении

Определим температуру приточного воздуха:

Плотность воздуха в смежном помещении:

Плотность газов в помещении, где возник пожар:

Расход дыма, который необходимо удалить из помещения, где возник пожар определяем по формуле:

, (2.1)

где B и H – высота и ширина дверного проема, h – высота шахты.

По формуле (2.1) рассчитываем наш расход воздуха:

Объемный расход удаляемого дыма:

На основании данных полученных в расчете выбираю вентилятор фирмы «ВЕЗА» КРОВ91-071-ДУ400-Н-01100/4-У1. Выбранные вентиляторы будут использоваться в системах ВД1 и ВД2.

Вентиляторы КРОВ-ДУ имеют высокий корпус со свободным выходом воздуха вверх и небольшую массу; предусмотрена конструктивная защита помещения от попадания атмосферных осадков. Внешний вид вентилятора представлен на рисунке 2.1.

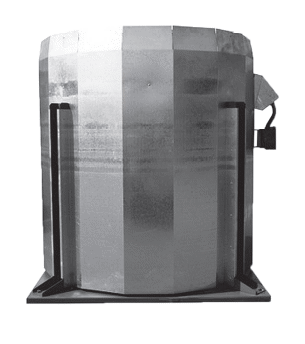

Рисунок 2.1 – Внешний вид вентилятора КРОВ-ДУ

Модификация 2013 года – новая уменьшенная опорная плита и новое колесо с повышенным КПД(до 75%).Вентиляторы создают большой расход, высокое статическое давление и небольшой шум. Предусмотрена возможность работы вентиляторов как в режиме дымоудаления (ДУ) так и в совмещенном режиме дымоудаления и вентиляции (ДУВ). Модель КРОВ-ДУ имеет ограничение по времени работы 120 минут. Рабочее колесо установлено непосредственно на валу двигателя. Вентиляторы комплектуют высококачественными 3-х фазными асинхронными односкоростными двигателями. Вентиляторы крышные радиальные с выходом потока вверх — КРОВ имеют рабочее колесо с шестью КРОВ6 или девятью КРОВ9 загнутыми назад лопатками, тороидальный входной патрубок с большим диаметром входа. Выброс газовоздушной смеси вверх предохраняет повреждение поверхности кровли от воздействия удаляемых высокотемпературных газов. Усиленное воздушное охлаждение двигателя осуществляется наружным воздухом, поступающим в специальный защитный корпус двигателя. Охлаждение двигателя и тепловая защита по валу предохраняют двигатель от воздействия перемещаемого высокотемпературного газа. Вентиляторы могут эксплуатироваться в условиях умеренного(У), умеренного и холодного (УХЛ), а также тропического(Т) климата 1-й категории размещения по ГОСТ15150. Условия эксплуатации представлены в таблице 2.2.

Таблица 2.2 – Условия эксплуатации вентиляторов КРОВ-ДУ

Условия эксплуатации вентиляторов КРОВ-ДУ	Климат
	Умеренный	Умеренный и холодный	Тропический
Температура окружающей среды	-45…+40 oС	-60….+40 oС	-10….+50 oС
Среднее значение выброскорости внешних источников вибрации в местах установки вентилятора	≤ 2 мм/c

Расшифровка маркировки вентилятора КРОВ91-071-ДУ400-Н-01100/4-У1.

Вентилятор крышный радиальный дымоудаления КРОВ91; типоразмер 071; режим работы ДУ400 (дымоудаление при допустимой температуре перемещаемой среды 400^oС); исполнение – общепромышленное; климатическое исполнение У1. Параметры двигателя используемого в вентиляторе представлены в таблице 2.3.

Таблица 2.3 – Параметры двигателя

Параметры двигателя	Значение
Номинальная мощность, кВт	11
Количество полюсов	4
Номинальная частота вращения, об/мин	1500
Масса, кг	292
Ток при 380 В, А	23

2.2 Вентилятор осевой системы вытяжной противодымной вентиляции

Расчет вентиляторов зависит от его расположение в здании. Если при расчете крышных вентиляторов нужно учитывать высоту шахты дымоудаления, то в случае расположения вентилятора в таких больших помещениях как автопарковка, торговый зал или склад, учитывается только ширина дверных проемов.

Определяем продолжительность начальной стадии пожара (0.15 ч) и максимальную среднеобъемную температуру в помещении:

.

Определим температуру приточного воздуха:

Плотность воздуха в смежном помещении:

Плотность газов в помещении, где возник пожар:

Расход дыма, который необходимо удалить из помещения, где возник пожар определяем по формуле:

Объемный расход удаляемого дыма:

На основании данных расчетов выбираем вентилятор фирмы «ВЕЗА» ОСА-100/Л-60-ДУ400-Н-01100/4-У1.

Вентиляторы осевые серии ОСА-ДУ состоят из рабочего колеса новой конструкции с поворотными лопатками из стали или алюминия, цельносварного корпуса и специального двигателя, размещенного в корпусе. Внешний вид вентилятора представлен на рисунке 2.2.

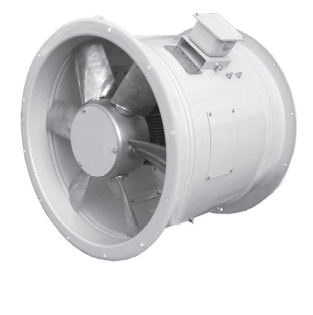

Рисунок 2.2 – Внешний вид вентилятора ОСА-ДУ

Двигатель изготовлен для работы при температурах 200-300-400°С в течение 60-120 мин(зависит от модификации вентилятора).Вентиляторы помимо работы в аварийном режиме могут использоваться для длительной постоянной работы (при температурах ниже +60С°) в совмещенном режиме дымоудаления и вентиляции (ДУВ).Рабочее колесо с регулируемым углом установки лопаток. Лопатки выполнены объемными. Живое сечение потока воздуха максимально увеличено, что дает значительно снижение скорости на выходе. Корпус вентилятора закрывает двигатель полностью. Фланцы корпуса отбортованы зацело и задают повышенную жесткость и точность геометрии. При отсутствии сети на входе необходимо использовать входной коллектор ВКО-ОСА или переходник тороидальный ПЕТ-ОСА. Направление потока всегда с колеса на двигатель независимо от ориентации.

Вентиляторы могут устанавливаться как в зоне пожара, не требуя выделенной венткамеры, так и вне обслуживаемого помещения. Они предназначены для эксплуатации в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150-69.

Условия эксплуатации:

• температура окружающей среды - от минус 40 до +60°С;

• перемещаемая среда в обычных условиях не должна содержать абразивных и липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталями алюминиевым сплавам выше агрессивности воздуха и содержать пыль и другие твердые примесив концентрации более 100мг/м3;

• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Расшифровка маркировки вентилятора ОСА-100/Л-60-ДУ400-Н-01100/4-У1.

Вентилятор дымоудаления ОСА; типоразмер 100/Л (л-модификация колеса); угол установки лопаток колеса 60; режим работы ДУ400 ( температура перемещаемой среды – 400°С); общепромышленного исполнения; климатическое исполнение У2. Параметры двигателя используемого в вентиляторе представлены в таблице 2.4.

Таблица 2.4 – Параметры двигателя

2.3 Вентиляторы осевой системы приточной противодымной

вентиляции

Массовый расход воздуха, который необходимо подавать для предотвращения выхода продуктов горения через открытый дверной проем, Gп, кг/с, определяют по формуле:

Определим температуру приточного воздуха:

Плотность газов в помещении, где возник пожар:
