Таблица 3.1-Сравнение характеристик

Параметр	Название системы
	Орион	Рубеж
Количество приборов по RS-485	До 127	Не более 60
Длина линии интерфейса RS-485 (без использования дополнительных повторителей)	До 3000 м	Не более 1000 м

Система ОПС «РУБЕЖ» обеспечивает:

• модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие объекты;

• защищенный протокол обмена по адресным линиям связи между адресными устройствами и приемно-контрольными приборами;

• анализ сигнала, получаемого из адресной линии связи;

• управление устройствами охранной сигнализации, извещения о пожаре, устройствами автоматического газового, порошкового, водяного и пенного пожаротушения, речевого оповещения, дымоудаления, огнезащиты;

• передачу тревожных извещений на пульт мониторинговой станции.

ИСО «Орион» обеспечивает:

• сбор, обработку, передачу, отображение и регистрацию извещений о состоянии шлейфов охранной, тревожной и пожарной сигнализации;

• контроль и управление доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т. п.);

• видеонаблюдение и видеоконтроль охраняемых объектов;

• управление пожарной автоматикой объекта;

• взаимодействие с инженерными системами зданий;

• модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие распределенные объекты;

• защищенный протокол обмена по каналу связи между приборами.

На основании сравнения характеристик и особенностей системы, а так же сравнении качества и ценовой карты этих систем, я выбрал ИСО «Орион», как более надежную, качественную и проверенную. В состав ИСО «Орион» входит адресно-аналоговая подсистема на основе контроллера двухпроводной линии связи и набора адресных устройств для создания охранно-пожарной сигнализации, в которую входит противодымная система.

Состав адресно-аналоговой подсистемы :

• контроллер С2000-КДЛ;

• извещатель пожарный дымовой оптико- электронный адресный ДИП-34ПА;

• пусковой блок клапанов С2000-СП4;

• прибор приемно-контрольный охранно-пожарный С2000-4;

• шкаф контрольно – пусковой ШКП;

• блок разветвительно-изолирующий БРИЗ;

• преобразователь интерфейса RS-485, повторитель интерфейса RS-485 с гальванической развязкой С2000-ПИ.

3.1 Контроллер С2000-КДЛ

Контроллер двухпроводной линии связи "С2000-КДЛ" (в дальнейшем – контроллер), входящий и являющийся в составе интегрированной системы охраны "Орион" составной частью совмещённого расширяемого адресно-аналогового прибора. Характеристики прибора представлены в таблице 3.2.

Таблица 3.2 - Характеристики прибора С2000-КДЛ

Параметр прибора	Значение
Количество подключаемых АУ	127
Напряжение питания	От 10,2 В до 28,4 В постоянного тока
Ток потребления при напряжении питания 12 В	80 мА
Ток потребления при напряжении питания	40 мА
Питание прибора	От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)
Готовность к работе после включение питания	Не более 15 с
Степень защиты корпуса	IP30
Масса прибора	Не более 0,3 кг

Предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (входов), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями (КЦ) адресных расширителей (АР), управления системами противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств) посредством выходов адресных сигнально-пусковых блоков (СП), включенных параллельно в двухпроводную линию связи (ДПЛС), выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления "С2000М" (ПКУ) или компьютер по интерфейсу RS-485, также для локального управления собственными адресными входами и централизованным управлением входами и выходами, входящими в состав разделов системы.

3.2 Извещатель пожарный дымовой оптико-электронный адресный

Существует два вида пожарных датчиков используемых в противопожарной безопасности. Первый вид – датчики реагирующие на повышение температуры. Второй вид – датчик реагирует на дым. В нашем случае в качестве датчика мы выбираем извещатель пожарный дымовой оптико-электронный адресный ДИП-34 ПА.

Извещатель пожарный дымовой оптико-электронный адресный ИП212-34ПА «ДИП-34ПА» АЦДР.425232.006 (далее – извещатель) применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического излучения. Внешний вид извещателя представлен на рисунке 3.1

Рисунок 3.1 – Внешний вид извещателя ДИП – 34ПА

Извещатель работает с прибором «С2000-СП4», когда шлейфу сигнализации присвоен тип 8 – «Дымовой адресно-аналоговый». При этом в шлейф можно включать до 4-х извещателей (с индивидуальным адресом от 1 до 4), каждый из которых способен выдавать следующие виды извещений: «Пожар», «Неисправность», «Запылённость», «Норма», «Тест». Электромагнитная совместимость извещателя соответствует требованиям по 3 группе устойчивости. Версия программного обеспечения «ДИП-34ПА» – v.1.02. Возможно проведение испытаний извещателя с помощью лазерного тестера фирмы «System Sensor» или «Астра-941» фирмы «ТЕКО». Основные технические данные извещателя представлены в таблице 3.3.

Таблица 3.3 – Основные технические данные извещателя ДИП - 34ПА

Чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью	0,05...0,2 дБ/м
Инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды	не превышает 10 с
Потребляемый извещателем ток	не более 0,5 мА
Рабочий диапазон температур	от минус 30 до +55°C
Степень защиты корпуса	IР41
Относительная влажность	до 93% при +40°C
Масса	не более 0,2 кг

3.3 Выбор пускового блока С2000-СП4 для клапанов

Блок применяется как компонент блочно-модульного прибора приемно- контрольного и управления в системах противопожарной защиты и других системах безопасности совместно с контролером «С2000-КДЛ» или «С2000-КДЛ-2И» (далее «С2000-КДЛ») и пультом контроля и управления «С2000М»(далее – «С2000М»). Блок предназначен для непосредственного управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.

Блок устанавливается в удобном месте (на стенах, за подвесными потолками или на других конструкциях помещения вблизи от исполнительных устройств, в местах, защищённых от воздействия атмосферных осадков, механических повреждений и доступа посторонних лиц) и рассчитан на круглосуточный режим работы. В нашем случае, мы используем блок С2000-СП4 с напряжением питания 24 В, от резервного источника питания (РИП 24).Процесс настройки С2000-СП4 следует осуществлять в следующем порядке:

• подключить С2000-КДЛ и пульт С2000М к компьютеру.

• запустить Uprog и считать конфигурацию С2000-КДЛ.

• подключить по одному С2000-СП4 к С2000-КДЛ.

• на вкладке "Тип устройства" задать для всех блоков уникальные адреса и тип "С2000-СП4".

• на вкладке "Клапаны" изменить конфигурационные параметры под конкретный тип привода и клапана.

• настроить локальное управление клапаном от адресных устройств, подключённых к тому же С2000-КДЛ, что и С2000-СП4.

• записать конфигурацию в С2000-КДЛ.

• запустить Pprog и считать конфигурацию пульта С2000М.

• добавить в конфигурацию С2000-КДЛ и преобразовать нужные шлейфы в СП4.

• занести шлейфы С2000-СП4 в соответствующие разделы.

Настройки в программе Uprog

• в программе uprog на вкладке "Тип устройства" добавьте С2000-СП4. Он займёт 5 последовательных адресов.

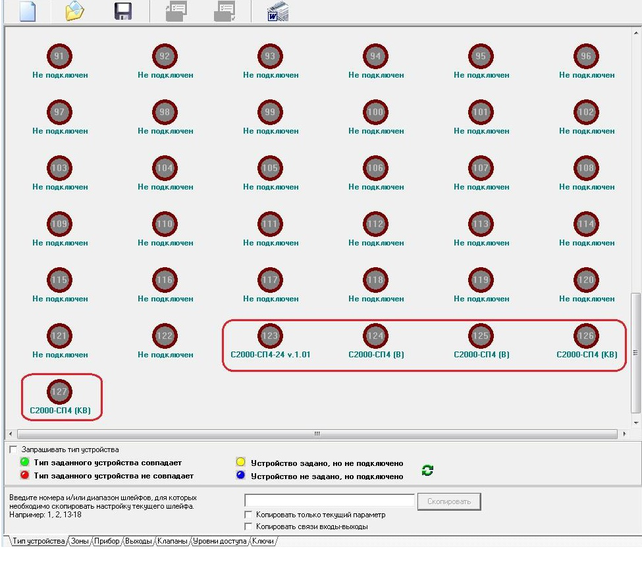

Окно программы подключения блока С2000-СП4 представлено на рисунке 3.2

Рисунок 3.2 – Окно программы подключения блока С2000-СП4

Запрограммируем огнезадерживающие клапаны и клапаны дымоудаления.

Организуем работу огнезадерживающего клапана.

Рабочее положение клапана определяется его состоянием в режиме "пожар". Для ОЗК – это состояние "клапан закрыт".

На рисунке 3.3 представлена электрическая схема подключения блока С2000-СП4 к огнезадерживающему клапану.

Рисунок 3.3 – Электрическая схема подключения блока С2000-СП4 к огнезадерживающему клапану

Из паспорта на клапан определяем время его открытия - 40с. (для ОЗК время перехода в исходное состояние), время закрытия 50с. (для ОЗК время перехода в рабочее состояние), а также, в каком состоянии находятся концевые выключатели при достижении клапаном крайних положений. В примере концевой выключатель исходного положения в открытом положении клапана будет "замкнут", а концевой выключатель рабочего положения в закрытом положении клапана будет "разомкнут".

Кнопку "Тест" используем без фиксации и блокируем к ней доступ.

Если необходимо, можно выставить задержку управления. В примере задержка управления равна 0.

Задаём команду №1 "включить" и привязками-плюсами создаём связь данного клапана с двумя ДИП-34А. При поступлении сигнала "пожар" от любого из них С2000-СП4 подаст напряжение на выход В1 на 50с. При восстановлении извещателя (ей) в норму С2000-СП4 подаст напряжение на В2 на 40 с.

На рисунке 3.4 представлено окно настройки блока С2000-СП4 для нашего клапана. Зелёным цветом на показаны извещатели ДИП-34А.

Рисунок 3.4 – Окно настройки блока С2000-СП4

Организуем работу клапана дымоудаления (КДУ).
